Nhà có 10 đèn (downlight, spotlight, đèn ống canh, LED dây) thì thay 10 driver là xong. Đó là cách tiếp cận đơn giản nhất để nâng cấp một hệ chiếu sáng đang lắp đèn thường thành hệ thông minh, mà không phải đi thêm một mét dây tín hiệu nào: dùng driver tích hợp sẵn radio Casambi, cấp nguồn AC vào là driver tự vào mạng BLE mesh, không cần bus DALI, không cần translator trung gian. Điểm khác nhau duy nhất là chọn đúng loại driver, CC cho đèn điểm hay CV cho LED dây.
Vì Sao Cần Phân Biệt Driver CC Và Driver CV Trước Khi Chọn
Downlight, spotlight, đèn ống canh hay đèn âm trần dùng module LED dạng COB hoặc array, chạy theo dòng điện không đổi (constant current, CC). LED dây thì chạy theo điện áp không đổi (constant voltage, CV), thường 24VDC. Đây là lý do khi nâng cấp cả hệ chiếu sáng, cần tách riêng 2 nhóm sản phẩm: driver CC như Sunricher SRP-CA9105N cho đèn điểm, và driver CV như Sunricher SRP-CS9105 cho LED dây. Dùng sai loại driver, đèn sẽ không sáng đúng hoặc hỏng module LED ngay lần cấp nguồn đầu. Nguyên lý khác biệt giữa 2 loại driver này đã được nói kỹ trong bài driver LED CV hay CC sẽ phù hợp cho dự án của bạn, phần dưới đây chỉ tóm lại đúng phần liên quan đến việc chọn driver tích hợp Casambi.
Về nguyên lý hoạt động, driver CC tích hợp Casambi không đóng vai trò DALI Master hay translator lên bus DALI có sẵn. Mỗi driver là một node Casambi độc lập, tự kết nối vào mạng BLE mesh khi được cấp nguồn, không cần đấu thêm dây điều khiển nào giữa các đèn.
Một điểm cần lưu ý khi tra driver CC: thông số quyết định không phải công suất tổng (W) mà là dải dòng ra (mA) phải khớp với module LED đang dùng. Hai module LED cùng ghi 25W nhưng một module chạy ở dòng thấp còn module khác chạy ở dòng cao sẽ cần hai driver khác nhau, dù công suất danh định giống nhau. Đây là lý do nên tra lại thông số module gốc trước khi chọn driver thay thế, không chỉ nhìn vào số W in trên đèn.
Driver CC Casambi SRP-CA9105N: Từ 12W Đến 65W, 1 Kênh Và 2 Kênh
Dòng 1 Kênh Cho Đèn Đơn Sắc
Dòng SRP-CA9105N 1 kênh phù hợp với đèn điểm đơn sắc (một mức nhiệt màu cố định) như downlight, spotlight hay đèn ống canh thông thường, có các mức công suất 12W, 15W, 25W, 36W, 45W và 65W để khớp với dòng ra của từng loại module LED. Tất cả đều tích hợp NFC, hỗ trợ cấu hình nhanh bằng điện thoại trước khi lắp vào đèn (theo kinh nghiệm của chúng tôi, nên cấu hình và test driver dưới đất trước, tránh phải trèo lên trần hoặc lên giá đỡ chỉnh lại khi đèn đã lắp xong).
Dòng 2 Kênh Cho Đèn Tunable White
Với đèn điểm tunable white (chỉnh được nhiệt màu từ ấm sang lạnh), dòng SRP-CA9105N 2 kênh cùng mức công suất 12W đến 65W cho phép điều khiển độc lập 2 chip LED nhiệt màu khác nhau trong cùng một đèn. Cách vận hành qua Casambi giống dòng 1 kênh, chỉ khác số kênh output.
Nếu Hệ Thống Có Cả LED Dây: Driver CV Casambi Cùng Nguyên Lý
Nhiều công trình cải tạo không chỉ có downlight hay spotlight mà còn có LED dây trang trí, viền trần hoặc hắt tường. Với các đoạn LED dây này, driver CV tích hợp Casambi như Sunricher SRP-CS9105 hoạt động theo đúng nguyên lý cắm là chạy tương tự dòng CC: cấp nguồn AC, driver tự vào mạng BLE mesh, không cần dây tín hiệu riêng. Khác biệt duy nhất là driver CV cấp điện áp không đổi 24VDC phù hợp với LED dây, còn driver CC cấp dòng không đổi phù hợp với module downlight, spotlight.

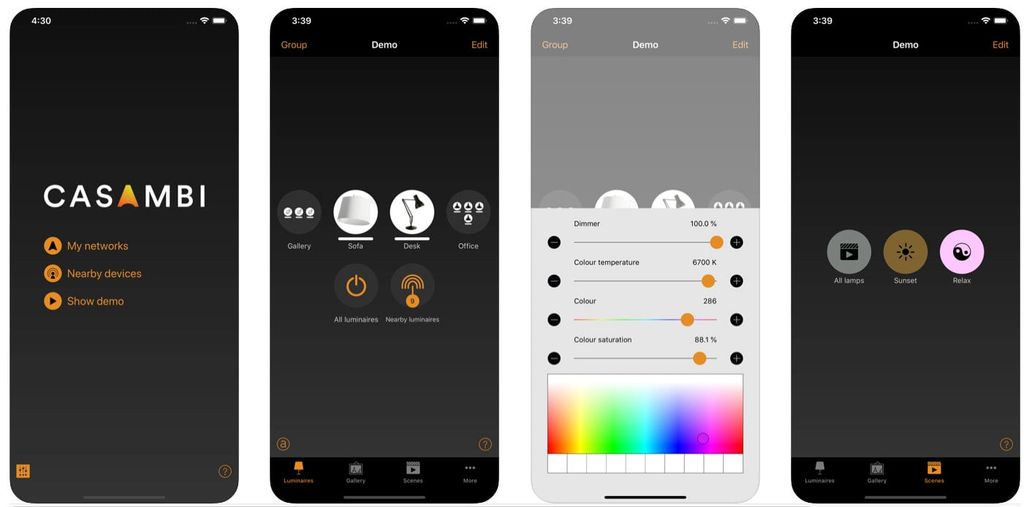

Cách chọn công suất, CCT, CRI hay chuẩn IP cho từng loại LED dây cụ thể đã được nói chi tiết trong bài cách chọn đèn LED dây phù hợp cho mọi không gian, không lặp lại ở đây. Phần này chỉ nhấn mạnh nguyên lý dùng chung với driver CC: cả hệ downlight, spotlight và LED dây đều lên cùng một mạng Casambi, quản lý trong một ứng dụng duy nhất trên điện thoại.
Trước Khi Chọn Driver, Cần Biết Đèn Hiện Có Thuộc Loại Nào
Không phải mọi đèn trong hệ chiếu sáng hiện có đều dùng module LED chạy dòng không đổi. Downlight, spotlight và đèn ống canh thường dùng, nhưng một số đèn trang trí hoặc đèn LED dây lại chạy điện áp không đổi. Nếu bạn chưa nắm các khái niệm cơ bản về đèn downlight như phân loại theo kiểu dáng, công suất hay chuẩn chống nước IP, nên xem qua bài đèn downlight là gì trước, vì lựa chọn driver phụ thuộc trực tiếp vào loại module LED và công suất của từng loại đèn trong hệ thống.
Cách Thay Driver Đèn Hiện Có Sang Driver CC Hoặc CV Tích Hợp Casambi
Bước quan trọng nhất không phải là đấu nối, mà là xác định đúng loại đèn và thông số hiện tại trước khi chọn driver thay thế. Với đèn điểm, cần tra lại dòng ra (mA) của module LED gốc để chọn đúng driver CC. Với LED dây, cần tra điện áp và tổng công suất trên mỗi đoạn để chọn đúng driver CV. Nhãn công suất in trên thân đèn hoặc bao bì LED dây đôi khi không khớp với thông số thực tế, đặc biệt với hàng giá rẻ không rõ nguồn gốc. Chọn driver có dải ra thấp hơn nhu cầu sẽ khiến đèn không đạt độ sáng thiết kế, chọn cao hơn quá nhiều lại làm LED xuống cấp nhanh hơn.
Sau khi xác định đúng loại và dải ra cần thiết, việc thay thế chỉ là tháo driver cũ, đấu driver Casambi mới vào đúng cực của module LED hoặc đoạn LED dây, cấp nguồn AC, rồi thêm đèn vào mạng qua ứng dụng Casambi. Không cần kéo thêm dây tín hiệu nào giữa các đèn, vì mỗi driver giao tiếp qua BLE mesh độc lập.
Công Tắc Điều Khiển Cũng Không Cần Kéo Dây: Xpress, Siqitech, Moorgen
Đổi driver xong, phần còn lại thường bị bỏ qua là công tắc tường. Nếu vẫn dùng công tắc cơ nối dây tín hiệu về driver hoặc bộ điều khiển trung tâm, phần lớn lợi ích không phải kéo dây khi cải tạo sẽ mất đi. Casambi có nhóm công tắc không dây gia nhập trực tiếp vào mạng BLE mesh, không cần đường dây tín hiệu nào đến driver: Xpress, Siqitech D1 series và Moorgen M58.
Xpress là công tắc nhiều phím dùng để gọi lại các ngữ cảnh chiếu sáng đã lưu trong ứng dụng Casambi, đúng loại công tắc đã dùng trong case study Bodleian ở phần dưới. Siqitech D1 có 2 dạng: D1-CB01/D1-CB02 dạng phím bấm 6 hoặc 4 phím, và dòng xoay XD1PN1L/XD1PN3L kết hợp núm xoay chỉnh độ sáng với phím bấm chuyển scene, riêng bản XD1PN3L có thêm màn hình LCD hiển thị trạng thái. Moorgen M58 (TL8061) là công tắc xoay riêng cho hệ Casambi, vận hành theo nguyên lý tương tự.
Cả 3 dòng công tắc này đều gia nhập mạng Casambi qua Bluetooth như driver, nên có thể lắp thêm hoặc đổi vị trí công tắc trong quá trình cải tạo mà không phải đấu lại dây tín hiệu, khác với công tắc cơ truyền thống nối cứng về một vị trí cố định.
Vẫn Muốn Giữ Tủ Trung Tâm DALI? Dùng CBU-DCS Làm DALI Gateway

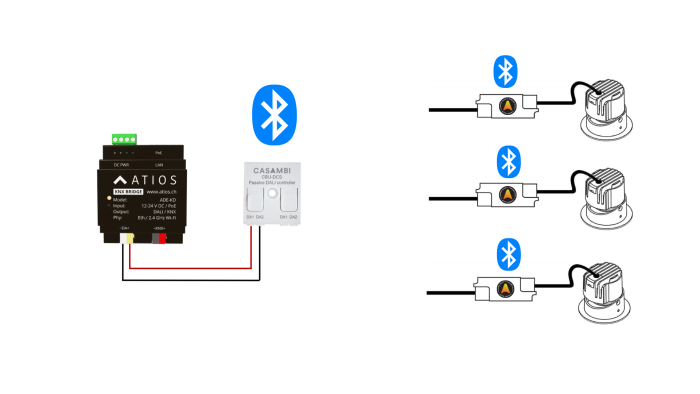

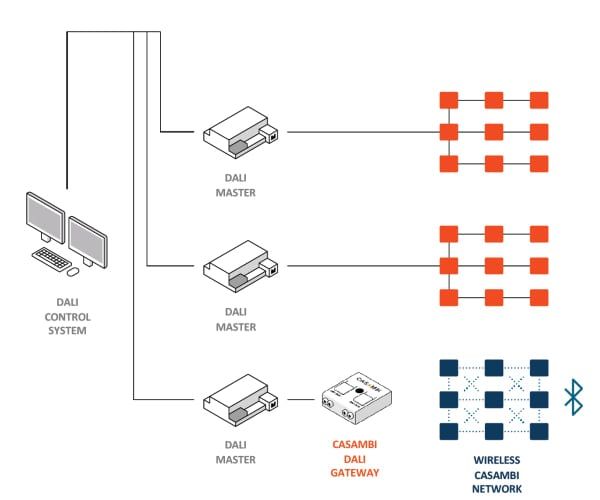

Thay driver không có nghĩa phải bỏ tủ điều khiển trung tâm DALI đang có hoặc đang dự định lắp, ví dụ Kanonbus KTS0-DALI (gateway KNX-DALI) hoặc Atios ADE-KD/Smartcore (gateway Matter, DALI 2.0). Casambi có CBU-DCS chạy ở profile DALI Gateway, dùng đúng cho tình huống này: CBU-DCS đấu vào chung bus DALI có nguồn với bộ điều khiển trung tâm, sau đó mọi driver Casambi lắp trong các đèn của toàn hệ chiếu sáng, dù là driver CC cho đèn điểm (downlight, spotlight, đèn ống canh) hay driver CV cho LED dây, sẽ tự hiện ra như từng địa chỉ DALI riêng trên phần mềm cấu hình của tủ trung tâm, dù không có bất kỳ đoạn dây DALI nào chạy từ tủ ra đến các đèn đó. Bản thân CBU-DCS ở profile Gateway không chiếm địa chỉ DALI nào, tủ trung tâm nhìn nó như trong suốt.

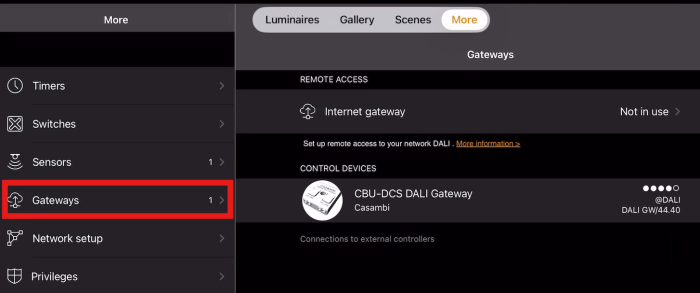

Bộ điều khiển trung tâm DALI ABB cũng vận hành theo cùng cơ chế này với CBU-DCS, nhưng dòng sản phẩm này hiện chưa có trong catalog KNXStore nên không đưa vào bảng sản phẩm ở đây. Thiết bị đứng giữa toàn bộ kiến trúc này là CBU-DCS, cấu hình ở profile DALI Gateway theo đúng hướng dẫn của Casambi.
Cần lưu 2 giới hạn khi thiết kế theo hướng này. Một, tối đa 64 driver Casambi được gán địa chỉ DALI qua một CBU-DCS, đúng giới hạn địa chỉ chuẩn DALI. Công trình nhiều hơn 64 đèn phải chia thành nhiều mạng Casambi, mỗi mạng một CBU-DCS riêng. Hai, driver Casambi nhiều kênh như dòng SRP-CA9105N 2 kênh tunable white chỉ hiện ra như một kênh đơn trên phần mềm phía tủ trung tâm, muốn chỉnh CCT riêng từng kênh vẫn phải qua ứng dụng Casambi, không làm được từ phía DALI.
So với thay toàn bộ driver mà bỏ luôn tủ trung tâm, cách gắn CBU-DCS làm Gateway hợp lý hơn khi công trình cần giữ khả năng lập lịch, giám sát tập trung từ hệ BMS hoặc phần mềm DALI đang dùng, đồng thời vẫn muốn tiết kiệm chi phí đi dây cho từng đèn lẻ. Cách CBU-DCS làm Gateway trung gian ở trên khác với hướng dùng dòng Salvador làm DALI Master độc lập, phù hợp hơn cho công trình thiết kế DALI mới hoàn toàn chứ không phải cải tạo. Sự khác biệt giữa 2 hướng này đã nói chi tiết trong bài thiết kế hệ chiếu sáng DALI mở rộng bằng Casambi sẽ như thế nào.
Nếu hệ BMS của công trình không dùng DALI mà chạy trên BACnet/IP, KNX hoặc MQTT, Lithernet là lựa chọn thay cho CBU-DCS. Đây là gateway kết nối Ethernet, tích hợp mạng Casambi trực tiếp vào BMS qua các giao thức trên mà không cần đi qua lớp DALI trung gian, phù hợp với công trình đã có sẵn hệ BMS chạy BACnet thay vì DALI controller.
Case Study Thực Tế: Cải Tạo Thư Viện Bodleian, Đại Học Oxford

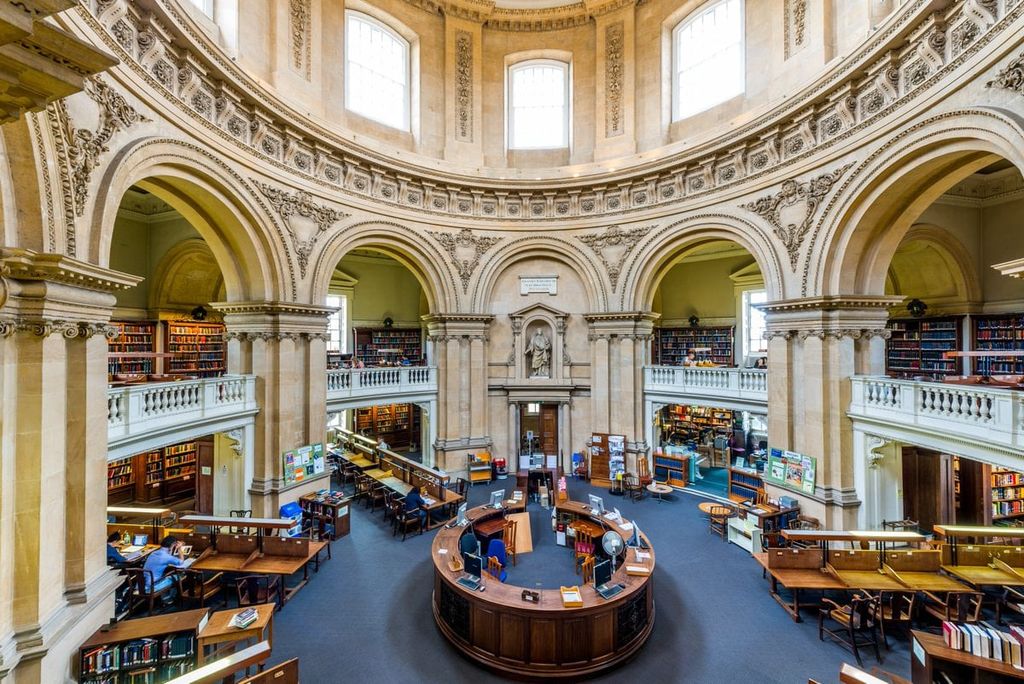

Thư viện Bodleian tại Đại học Oxford, một trong những thư viện nghiên cứu lâu đời nhất châu Âu với một số khu vực xây dựng từ năm 1487, là ví dụ thực tế cho cách retrofit chiếu sáng không dây mà không làm gián đoạn hoạt động của công trình di sản. Thư viện lưu trữ hơn 12 triệu tài liệu, trải trên 5 tòa nhà, và vẫn phải mở cửa phục vụ trong suốt quá trình cải tạo.

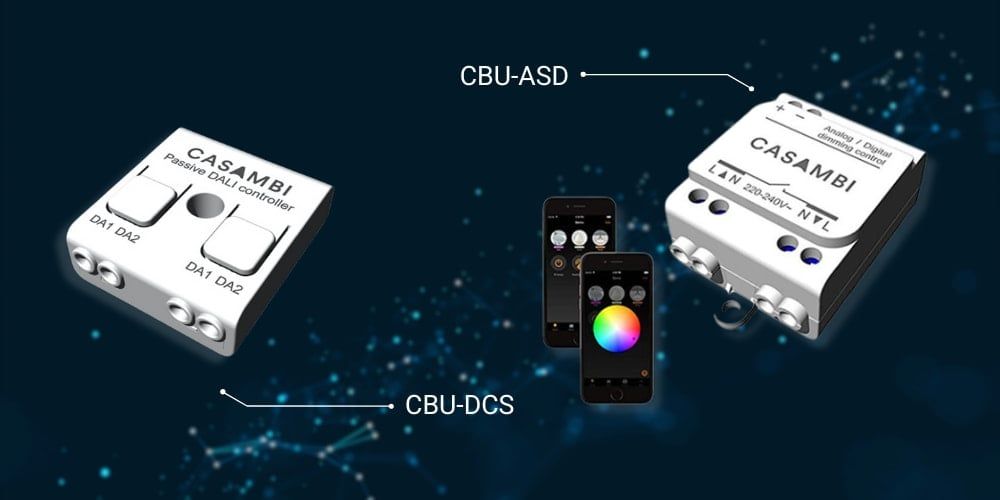

Đơn vị triển khai dùng CBU-ASD, một bộ điều khiển Bluetooth Casambi đủ nhỏ để lắp vào driver LED hiện có mà không cần chỉnh sửa kết cấu đèn. Toàn bộ 170 bộ đèn được chia thành 2 mạng Casambi riêng, nhân viên thư viện điều khiển qua công tắc Xpress để gọi lại các ngữ cảnh chiếu sáng và tắt đèn khi đóng cửa, có tính năng giảm sáng dần về 0 để nhân viên rời phòng trước khi đèn tắt hẳn. Các cảm biến hiện diện đã lắp sẵn trong thư viện cũng được gắn thêm module CBU-ASD để có kết nối không dây, phát hiện hiện diện và tự động giảm sáng theo ánh sáng ban ngày.
Một vấn đề thực tế phát sinh trong quá trình lắp: một số nguồn cấp được quảng cáo là tương thích DALI nhưng không tuân theo đường cong dimming logarithmic chuẩn DALI. Đội triển khai đã tận dụng khả năng chỉnh sửa đường cong dimming của CBU-ASD, cấu hình lại theo lệnh linear để phù hợp với các nguồn cấp này, thay vì phải thay phần cứng.
Đây chính là minh chứng cho thấy rằng giải pháp Casambi không chỉ dễ dàng lắp đặt và sử dụng, mà còn đảm bảo khả năng điều khiển chiếu sáng thông minh hiệu quả và linh hoạt, đáp ứng mọi nhu cầu từ các công trình có niên đại lâu đời cho đến hiện đại bậc nhất.
Vậy hệ thống chiếu sáng Casambi không dây có thực sự dễ lắp đặt?
Với Casambi Wireless DALI, bạn có thể tạm quên đi những cài đặt rườm rà, phức tạp và chào đón sự tiện lợi và hiệu quả mà hệ thống chiếu sáng mang lại. Hãy tưởng tượng một buổi sáng thức giấc với ánh nắng dịu nhẹ, hoặc một buổi tối thư giãn với ánh đèn vàng ấm áp. Tất cả điều này đều có thể trở thành hiện thực chỉ với một vài thao tác trên điện thoại.
Đừng bỏ lỡ cơ hội trải nghiệm cuộc sống hiện đại với Casambi. Liên hệ ngay với KNXStore để được tư vấn và thiết kế hệ thống chiếu sáng hoàn hảo cho ngôi nhà của bạn.
Kết Luận
Nâng cấp một hệ chiếu sáng cũ lên thông minh không bắt buộc phải chọn giữa đi lại toàn bộ dây tín hiệu hoặc giữ nguyên hiện trạng. Với công trình muốn đơn giản, thay driver CC cho đèn điểm và driver CV cho LED dây là đủ, mỗi driver tự vào mạng Casambi khi cấp nguồn, công tắc tường cũng đổi sang loại không dây như Xpress, Siqitech hay Moorgen mà không cần kéo lại dây tín hiệu. Với công trình cần giữ tủ điều khiển DALI đang có hoặc hệ BMS chạy BACnet/KNX/MQTT, CBU-DCS và Lithernet cho phép mạng Casambi phía sau vẫn hiển thị ra như thiết bị DALI hoặc điểm dữ liệu quen thuộc trên phần mềm trung tâm. Cả hai hướng đều xoay quanh một nguyên tắc chung: xác định đúng loại đèn và driver hiện có trước khi chọn thiết bị thay thế, phần còn lại là cấu hình qua ứng dụng Casambi.
