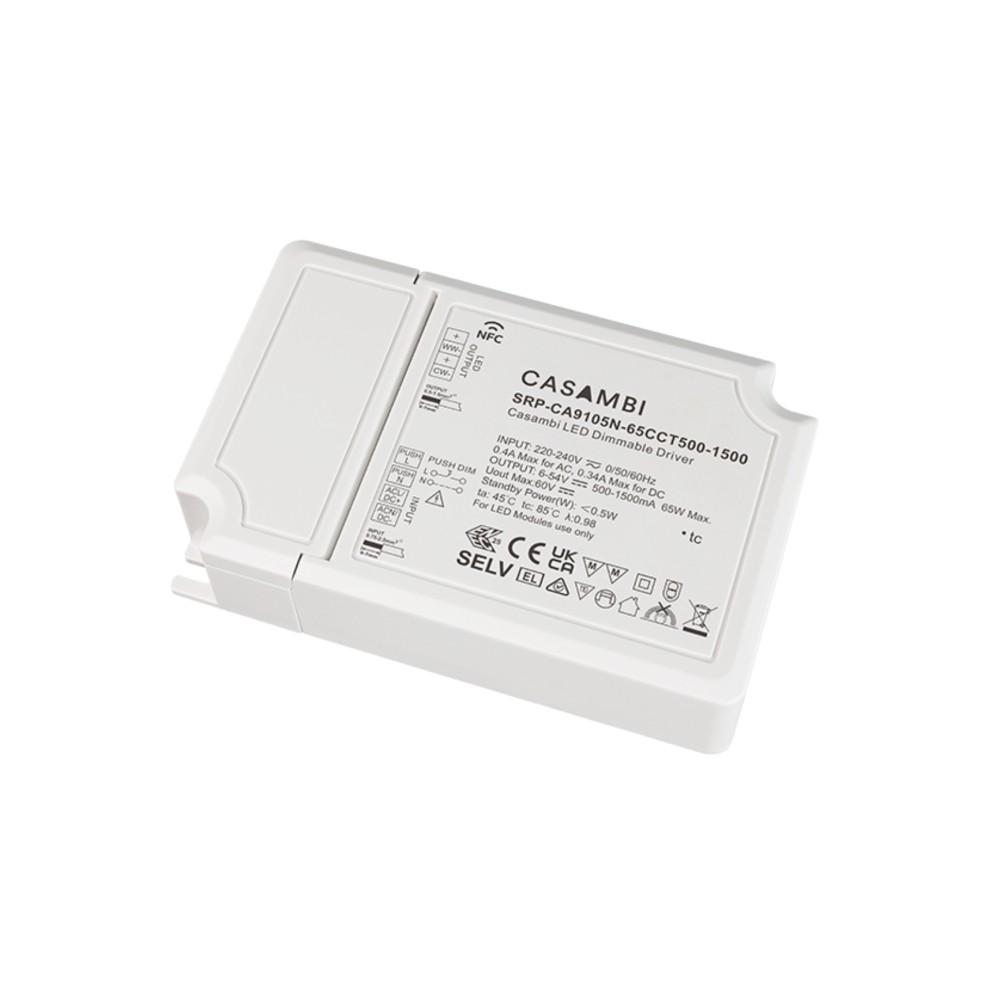

SRP-CA9105N-65CCT500-1500 Driver LED Casambi 65W Tunable White
Tunable White ở 65W đặt ra yêu cầu cao nhất trong dòng SRP-CA9105N: driver phải điều khiển 2 kênh WW/CW ở dòng tối đa 1500mA mỗi kênh, duy trì hiệu suất cao để kiểm soát nhiệt trong tổng công suất 65W, và vẫn phải linh hoạt tương thích với cả đèn 3-wire lẫn 4-wire CCT trên thị trường. SRP-CA9105N-65CCT500-1500 đáp ứng toàn bộ: 2 kênh WW/CW, dòng 500–1500mA mỗi kênh, PF >0,97, hiệu suất >88%, xác nhận hỗ trợ cả 3-wire và 4-wire CCT trong datasheet. Đây là đỉnh của dòng CCT trong SRP-CA9105N.
SRP-CA9105N-65CCT500-1500 là gì và tại sao là lựa chọn đỉnh trong dòng CCT
SRP-CA9105N-65CCT500-1500 là driver LED 2 kênh ngõ ra dòng (Constant Current) tích hợp chip Casambi BLE. Kênh WW (Warm White) và kênh CW (Cool White) hoạt động độc lập, mỗi kênh cấp dòng riêng cho dải LED tương ứng trong bộ đèn CCT. Casambi App gửi lệnh điều chỉnh tỷ lệ WW/CW để thay đổi nhiệt màu, đồng thời điều chỉnh tổng mức sáng, tất cả không dây qua BLE mesh không cần dây bus.
So với 45CCT (phiên bản CCT liền kề): 65CCT có dòng tối đa 1500mA so với 1400mA của 45CCT, công suất tổng 65W so với 45W, và mặc định xuất xưởng 1050mA được ghi rõ trong datasheet (45CCT không ghi). PF >0,97 và hiệu suất >88% của 65CCT cũng vượt trội so với >0,95 và >85% của 45CCT.
So với 15CCT (phiên bản CCT nhỏ nhất): 65CCT có công suất gấp hơn 4 lần, dòng ra tối đa cao hơn gần gấp đôi (1500mA so với 700mA), và hỗ trợ thêm đèn 3-wire CCT.
Điểm kỹ thuật quan trọng chung với 45CCT: datasheet xác nhận "Available with 3-wire CCT luminaries as well" tương thích cả đèn 3-wire CCT lẫn 4-wire CCT. Dòng ra mỗi kênh cấu hình độc lập qua NFC trong khoảng 500–1500mA, bước 0,1mA. Form factor 123,9×78,8×30mm khác hoàn toàn so với dạng thanh mỏng của 15CCT đến 45CCT.
Kiến trúc 2 kênh WW/CW: hiệu suất cao nhất trong dòng CCT
Driver có 2 kênh ngõ ra dòng độc lập với dải điện áp LED từ 6 đến 54V mỗi kênh (tối đa 60V). Tổng công suất tối đa là 65W cho cả 2 kênh. Người thi công cần tính toán phân bổ công suất WW và CW theo thông số đèn thực tế, đảm bảo tổng công suất cả 2 kênh không vượt 65W.

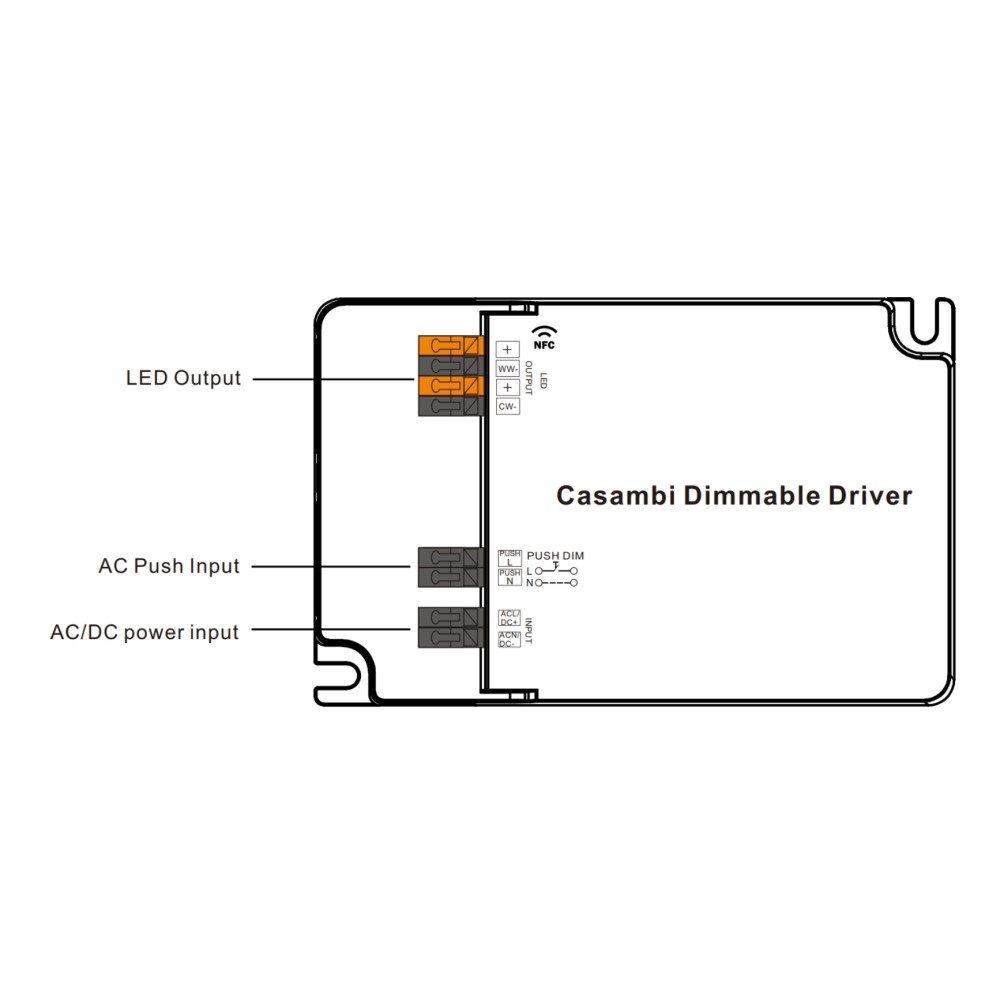

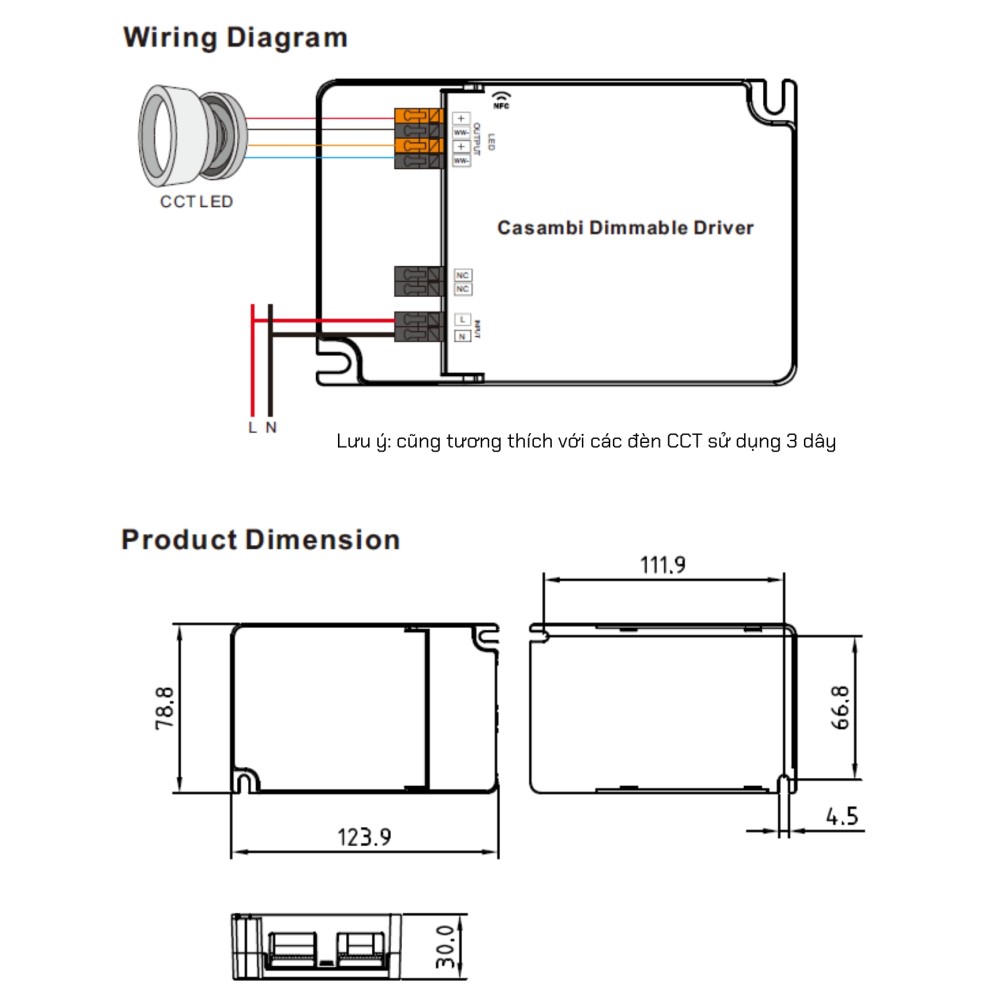

Hỗ trợ đèn 3-wire và 4-wire CCT: đèn 4-wire có 4 dây riêng biệt (WW+, WW−, CW+, CW−); đèn 3-wire có một dây chung (−) và hai dây tín hiệu riêng cho WW và CW. Người thi công cần xác định kiểu đèn trước khi đấu dây và đấu đúng theo sơ đồ trong datasheet.

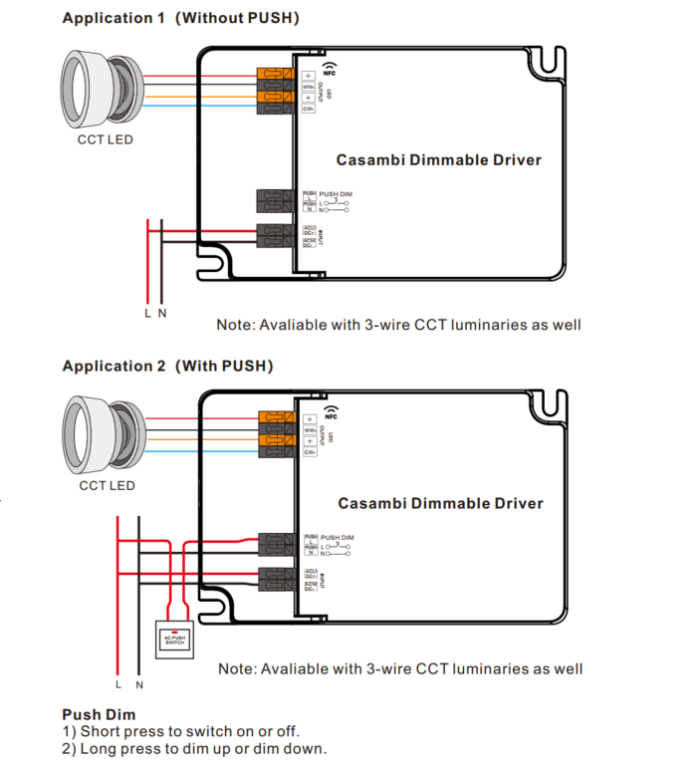

Dimming hỗ trợ Amplitude và CCR, đường cong Linear hoặc Logarithmic chọn qua NFC. Dải dimming sâu xuống 0,01% tại mức dòng tối đa. Push Dim hỗ trợ nhấn ngắn để bật/tắt và giữ để tăng/giảm độ sáng. Sơ đồ đấu dây có 2 phương án: không có PUSH và có PUSH.
Về MCB: dòng khởi động 9,68A / 70μs giống hệt phiên bản 65CC, dẫn đến cùng giới hạn MCB. Với MCB ABB S200 loại B16 tối đa 24 driver, loại C16 tối đa 32 driver. Khuyến nghị dùng MCB loại C.
Cấu hình thiết bị bằng NFC Tool
Lưu ý:
- Không cấp nguồn cho thiết bị trong suốt quá trình lập trình.
- Điện thoại phải có chức năng NFC và bật nó lên.
- Nếu không tải được ứng dụng, hãy liên hệ nhà cung cấp.
Casambi mesh: Tunable White high-power không cần controller trung tâm
SRP-CA9105N-65CCT500-1500 hoạt động trong Casambi mesh phi tập trung. Mỗi driver là một node BLE, đồng thời đóng vai trò repeater, toàn bộ cấu hình cảnh ánh sáng, lịch tự động và nhóm đèn được lưu phân tán trên từng node.
Trong Casambi App, driver CCT hiển thị giao diện điều khiển kép: thanh điều chỉnh mức sáng tổng và thanh CCT slider để điều chỉnh nhiệt màu. Lighting designer tạo cảnh với từng tổ hợp độ sáng và nhiệt màu, lập lịch tự động chuyển cảnh theo giờ trong ngày, tất cả không cần gateway nếu chỉ dùng local.
Driver thuộc Casambi Classic network, tối đa 250 node trên một network. Để truy cập từ xa qua internet hoặc tích hợp BMS, cần thêm Casambi Gateway riêng. Trong dự án kết hợp, 65CCT có thể cùng hoạt động với 15CCT, 45CCT, 65CC và bất kỳ phiên bản nào khác trong dòng SRP-CA9105N trên cùng một Casambi network.
Ứng dụng theo loại công trình
Công trình thương mại cao cấp yêu cầu Tunable White ở tải nặng nhất. Đại sảnh khách sạn 5 sao diện tích lớn, trung tâm hội nghị quốc tế, nhà hát hay rạp chiếu phim dùng đèn high-power yêu cầu dòng trên 1400mA mỗi kênh và cần thay đổi bầu không khí ánh sáng theo sự kiện. 65CCT là driver CCT duy nhất trong dòng SRP-CA9105N đáp ứng dòng ra tối đa 1500mA mỗi kênh.
Dự án có đèn 3-wire CCT công suất lớn. Khi bản vẽ chỉ định đèn 3-wire CCT high-power, 65CCT là lựa chọn có cơ sở kỹ thuật rõ ràng nhất trong dòng với xác nhận tương thích 3-wire trực tiếp từ datasheet, đồng thời đủ công suất cho đèn tải nặng.
Human Centric Lighting trong bệnh viện và cơ sở y tế quy mô lớn. Khu phẫu thuật, phòng hồi sức và khu điều trị đặc biệt yêu cầu chiếu sáng cường độ cao với khả năng điều chỉnh nhiệt màu theo quy trình y tế. Driver 65CCT với hiệu suất >88% phù hợp cho môi trường yêu cầu độ tin cậy cao và kiểm soát nhiệt tốt.
Khi muốn chuẩn hóa driver CCT cao cấp nhất cho toàn bộ khu vực tải nặng trong dự án lớn. Thay vì kết hợp nhiều chủng loại, SI có thể dùng 65CCT cho tất cả khu vực Tunable White yêu cầu tải nặng và 65CC cho khu vực đơn sắc tải nặng, giữ thống nhất về form factor và quy trình commissioning trên toàn dự án.
Câu hỏi thường gặp
SRP-CA9105N-65CCT500-1500 có hỗ trợ đèn 3-wire CCT không?
Có. Datasheet xác nhận "Available with 3-wire CCT luminaries as well" trực tiếp trong sơ đồ đấu dây, giống phiên bản 45CCT. Người thi công cần xác nhận kiểu đấu dây của đèn và đấu nối đúng theo sơ đồ 3-wire hoặc 4-wire tương ứng trong datasheet.
Khi nào nên chọn 65CCT thay vì 45CCT?
Khi đèn Tunable White yêu cầu dòng vận hành vượt 1400mA trên mỗi kênh hoặc tổng công suất vượt 45W. Nếu dòng mỗi kênh trong khoảng 500–1400mA và công suất dưới 45W, phiên bản 45CCT nhỏ gọn hơn (145×45×28mm) và phù hợp hơn về form factor.
Dòng mặc định xuất xưởng của 65CCT là bao nhiêu?
Theo datasheet, mặc định xuất xưởng là 1050mA mỗi kênh — được ghi rõ trong datasheet, khác với phiên bản 45CCT không có thông tin này.
Một MCB B16 mang được bao nhiêu driver 65CCT?
Theo datasheet với dòng khởi động 9,68A / 70μs và MCB ABB S200 loại B16: tối đa 24 driver. Với MCB loại C16: tối đa 32 driver. Đây là giới hạn thấp hơn đáng kể so với các phiên bản công suất nhỏ hơn. Cần tính toán kỹ khi thiết kế tủ điện cho dự án số lượng lớn.
Driver có dimming về 0% không?
Dải dimming đạt 0,01% tại mức dòng tối đa, thực tế coi như tắt hoàn toàn về mặt quang học. Để ngắt điện hoàn toàn (zero-power standby), cần thêm relay hoặc công tắc ngắt nguồn AC riêng.
Driver có cần gateway để điều khiển từ xa không?
Không bắt buộc nếu chỉ điều khiển local trong mesh BLE. Để truy cập từ xa qua internet hoặc tích hợp lịch đám mây Casambi, cần thêm Casambi Gateway riêng. Driver không tích hợp kết nối cloud sẵn.
Kết luận
SRP-CA9105N-65CCT500-1500 là driver CCT công suất cao nhất trong dòng SRP-CA9105N, phù hợp khi dự án cần Tunable White ở mức tải nặng nhất với dòng ra tối đa 1500mA mỗi kênh và tổng công suất 65W. PF >0,97, hiệu suất >88% và THD ≤10% là những chỉ số tốt nhất trong toàn dòng. Khả năng tương thích cả đèn 3-wire và 4-wire CCT mở rộng lựa chọn đèn cho SI trên thực tế.
Không nên chọn phiên bản này khi đèn không hỗ trợ Tunable White (cần dùng 65CC), khi dòng vận hành mỗi kênh dưới 1400mA và công suất dưới 45W (45CCT nhỏ gọn hơn), khi hộp kỹ thuật đã thiết kế cho form factor dạng thanh mỏng (không lắp vừa), hoặc khi dự án cần kết nối internet mà không có Casambi Gateway đi kèm.
Để được tư vấn lựa chọn đúng phiên bản driver theo bản vẽ chiếu sáng thực tế hoặc hỗ trợ commissioning Casambi Tunable White, liên hệ đội ngũ kỹ thuật KNXStore.
