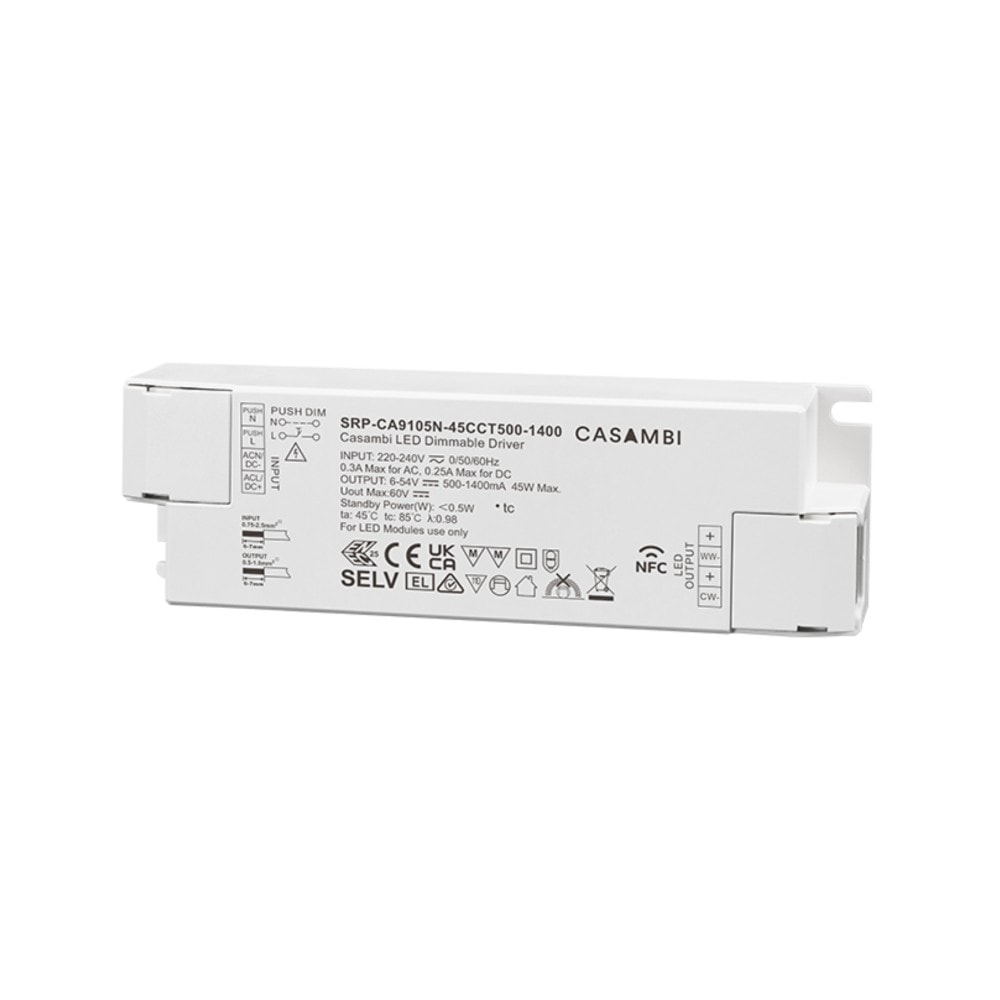

SRP-CA9105N-45CCT500-1400 Driver LED Casambi 45W Tunable White
Tunable White ở công suất lớn đặt ra hai thách thức song song: driver phải đủ mạnh để cấp dòng cho đèn high-power, đồng thời phải linh hoạt tương thích với nhiều kiểu kết nối đèn CCT khác nhau trên thị trường. SRP-CA9105N-45CCT500-1400 giải quyết cả hai: 45W là mức công suất cao trong dòng CCT của SRP-CA9105N, dòng ra 500–1400mA mỗi kênh, và datasheet xác nhận tương thích với cả đèn 3-wire CCT lẫn 4-wire CCT. Đây là điểm khác biệt kỹ thuật quan trọng so với phiên bản 15CCT và 36CCT, mở rộng số lượng bộ đèn CCT trên thị trường có thể dùng được với driver này.
SRP-CA9105N-45CCT500-1400 là gì và điểm khác biệt so với 15CCT và 36CCT

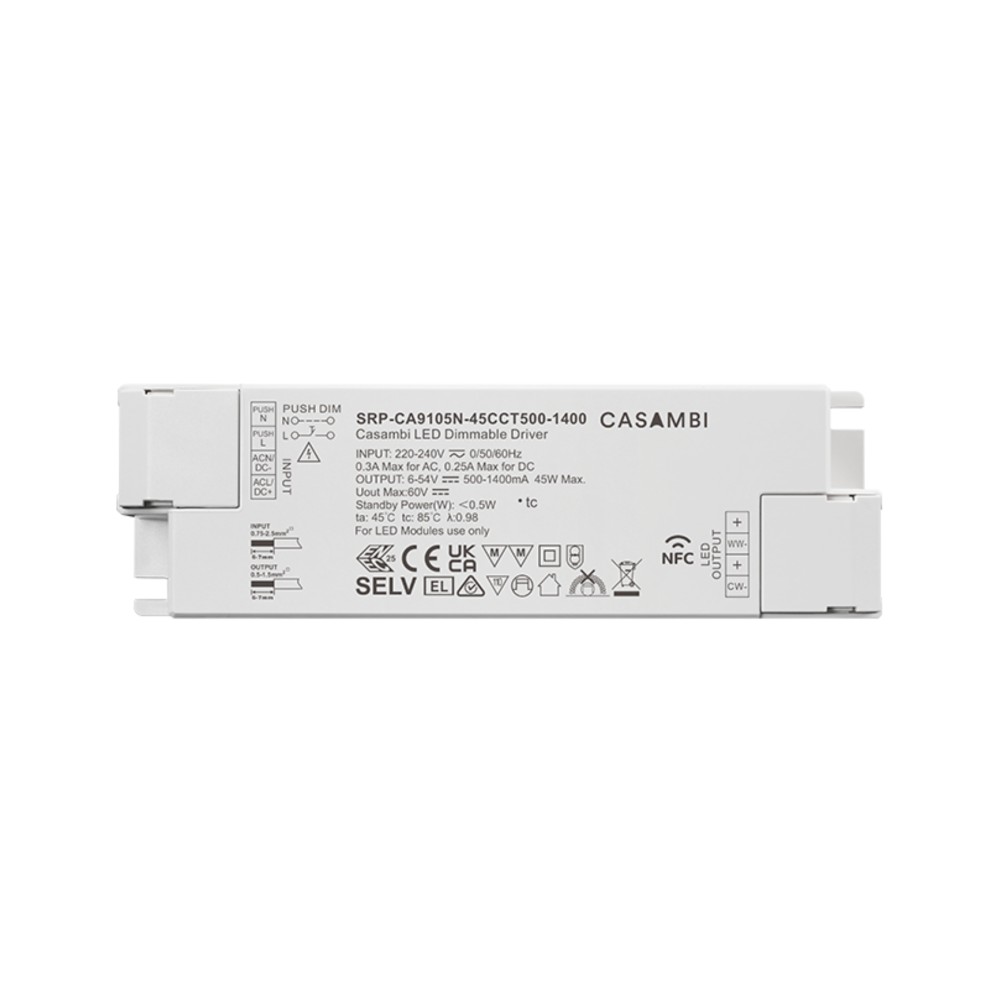

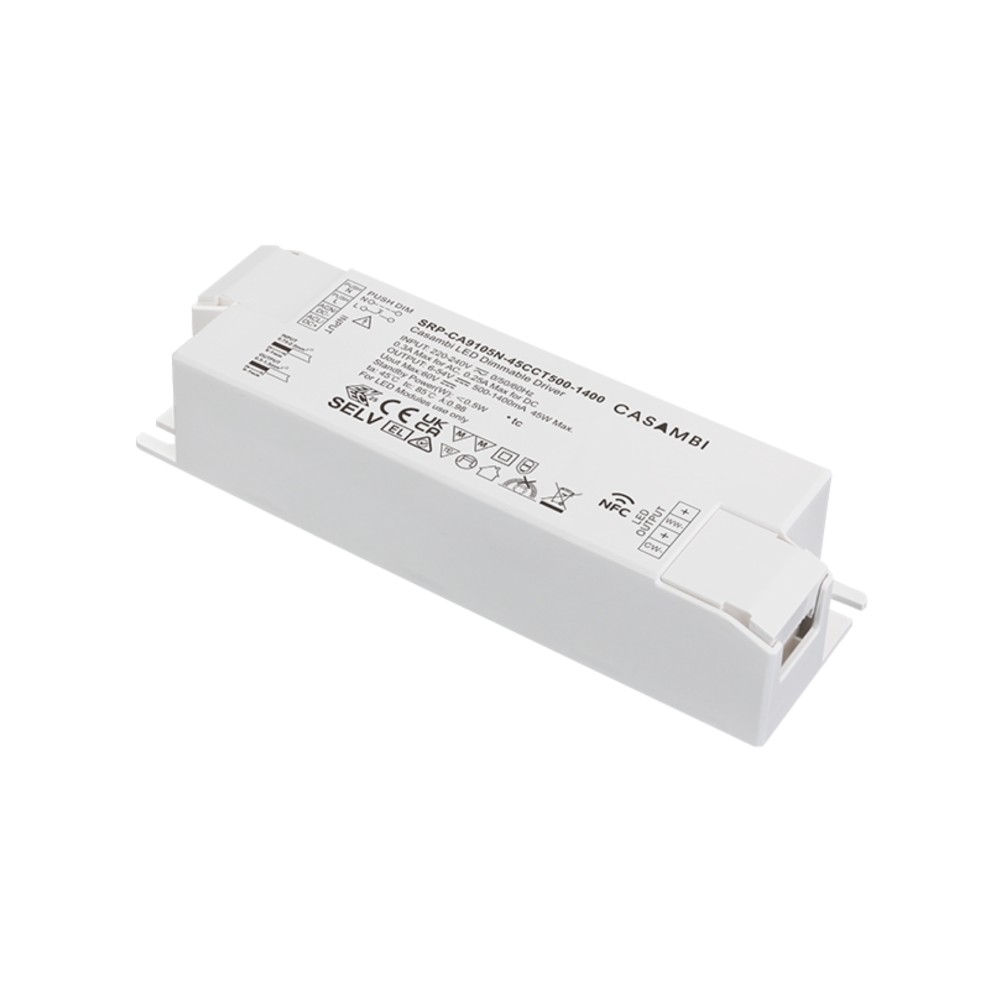

SRP-CA9105N-45CCT500-1400 là driver LED 2 kênh ngõ ra dòng (Constant Current) tích hợp chip Casambi BLE. Kênh WW (Warm White) và kênh CW (Cool White) hoạt động độc lập, mỗi kênh cấp dòng riêng cho một dải LED trong bộ đèn CCT. Casambi App gửi lệnh điều chỉnh tỷ lệ WW/CW để thay đổi nhiệt màu, đồng thời điều chỉnh tổng mức sáng, tất cả không dây qua BLE mesh.
Điểm khác biệt kỹ thuật rõ nhất so với 15CCT là hỗ trợ đèn 3-wire CCT. Phiên bản 15CCT datasheet chỉ đề cập 4-wire CCT LED; phiên bản 45CCT xác nhận "Available with 3-wire CCT luminaries as well" trực tiếp trong sơ đồ đấu dây. Đây là điểm quan trọng vì một số dòng đèn Tunable White trên thị trường dùng kết nối 3 dây (dây chung, dây WW, dây CW) thay vì 4 dây riêng biệt. Với 45CCT, SI không cần lo kiểm tra loại dây đèn trước khi chọn driver.
So với phiên bản 36CCT (thông số suy luận, chưa có datasheet chính thức tại thời điểm viết bài): 45CCT có dải dòng cao hơn (500–1400mA so với 350–1050mA), phù hợp cho đèn tải nặng hơn. So với 15CCT: công suất 45W gấp 3 lần, dải dòng bắt đầu từ 500mA thay vì 100mA.
Dòng ra mỗi kênh cấu hình độc lập qua SR NFC Tool từ 500 đến 1400mA, bước 0,1mA, khi thiết bị chưa cấp điện. Tính năng Current Compensation giúp cân bằng độ sáng giữa các driver trong cùng dự án. Datasheet không ghi rõ dòng mặc định xuất xưởng cho phiên bản CCT — cần xác nhận với nhà sản xuất trước khi commissioning hàng loạt.
Kiến trúc 2 kênh WW/CW: tương thích 3-wire và 4-wire CCT

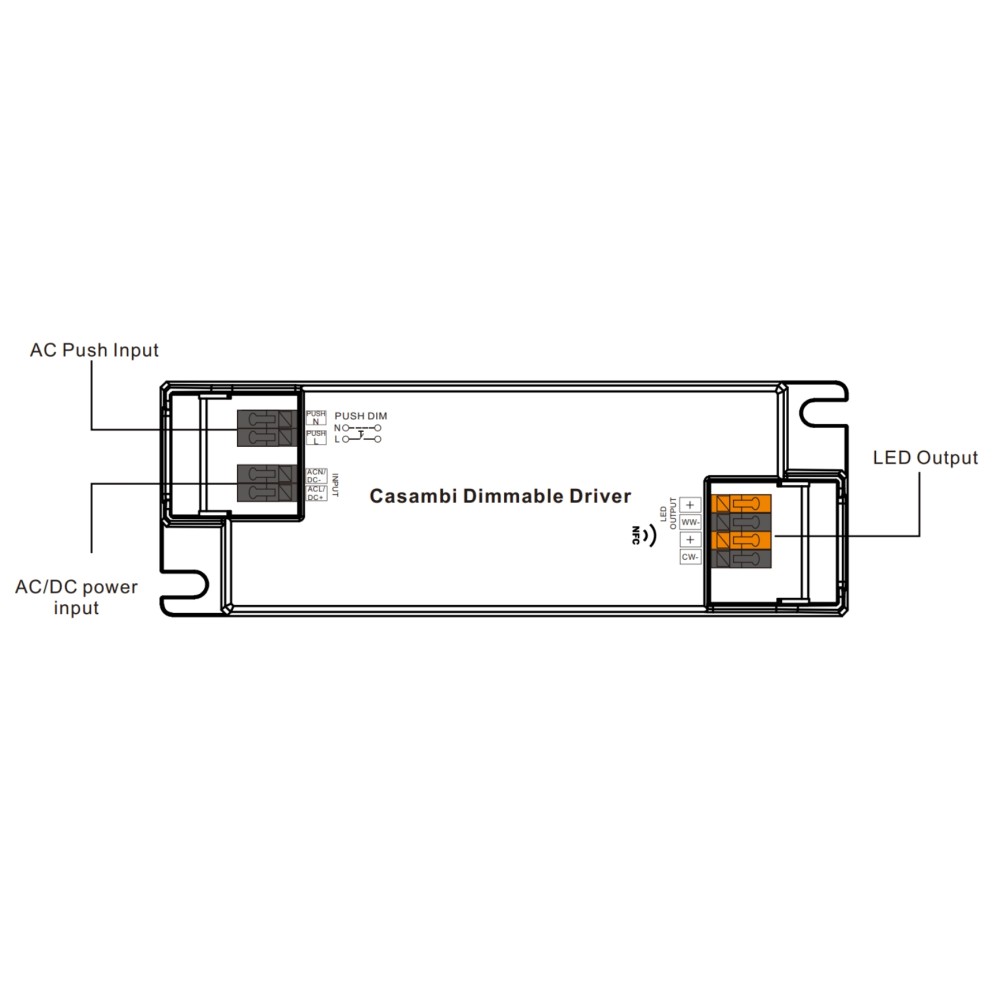

Driver có 2 kênh ngõ ra dòng độc lập với dải điện áp LED từ 6 đến 54V mỗi kênh (tối đa 60V). Tổng công suất tối đa là 45W cho cả 2 kênh. Người thi công cần tính toán phân bổ công suất WW và CW theo thông số đèn thực tế.

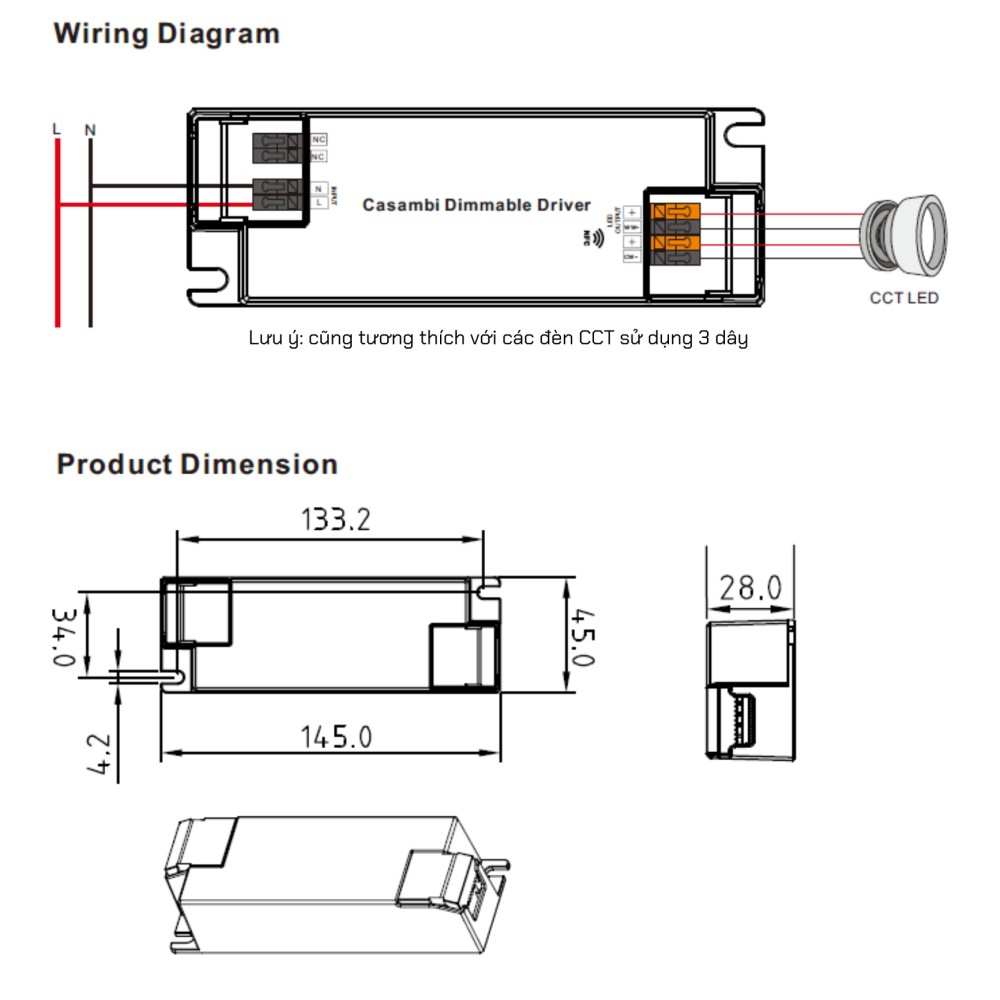

Điểm quan trọng cần lưu ý trong đấu dây: datasheet ghi nhận tương thích với cả 2 kiểu kết nối đèn CCT. Đèn 4-wire có 4 dây riêng biệt (WW+, WW−, CW+, CW−), mỗi kênh driver kết nối với một cặp dây riêng. Đèn 3-wire có một dây chung (−) và hai dây tín hiệu riêng cho WW và CW, cần đấu nối theo đúng sơ đồ 3-wire trong datasheet. Người thi công cần xác định kiểu đèn trước khi đấu dây.
Dimming hỗ trợ Amplitude và CCR, đường cong Linear hoặc Logarithmic chọn qua NFC. Dải dimming sâu xuống 0,01% tại mức dòng tối đa. Standby power dưới 0,5W theo datasheet. Push Dim hỗ trợ nhấn ngắn để bật/tắt và giữ để tăng/giảm độ sáng.
Hộp nối nhanh tùy chọn SRP-Loopbox-01 (Loop in/out) và SRP-Loopbox-02 (Wago Terminal) tương thích với driver 45W. Lưu ý từ datasheet: chiều cao vỏ driver 45W thấp hơn hộp nối, có thể cần thêm đệm tùy điều kiện lắp đặt thực tế.
Cấu hình thiết bị bằng NFC Tool
Lưu ý:
- Không cấp nguồn cho thiết bị trong suốt quá trình lập trình.
- Điện thoại phải có chức năng NFC và bật nó lên.
- Nếu không tải được ứng dụng, hãy liên hệ nhà cung cấp.
Ứng dụng theo loại công trình
Chiếu sáng thương mại cao cấp tải nặng có yêu cầu Tunable White. Đại sảnh khách sạn 5 sao, trung tâm hội nghị, nhà hàng fine dining — những không gian này dùng đèn downlight hoặc spotlight công suất lớn và yêu cầu điều chỉnh bầu không khí ánh sáng theo khung giờ. Driver 45CCT với dòng ra tối đa 1400mA mỗi kênh đáp ứng được các bộ đèn high-power mà 15CCT không đủ công suất.
Dự án có đèn 3-wire CCT. Khi bản vẽ chiếu sáng chỉ định đèn CCT loại 3-wire, các phiên bản driver CCT công suất thấp hơn trong dòng này có thể không xác nhận tương thích rõ ràng. SRP-CA9105N-45CCT500-1400 là lựa chọn an toàn vì datasheet ghi rõ hỗ trợ cả 3-wire và 4-wire, giúp SI không phải kiểm tra kỹ từng sơ đồ đấu dây trước khi đặt hàng.
Human Centric Lighting trong không gian y tế và văn phòng quy mô lớn. Bệnh viện, phòng khám chuyên khoa và văn phòng open-space diện tích lớn cần Tunable White ở công suất đủ để chiếu sáng đồng đều toàn không gian. Lịch tự động thay đổi nhiệt màu theo giờ trong ngày được thiết lập trong Casambi và chạy tự động không cần thao tác thủ công.
Khi muốn chuẩn hóa một dòng driver CCT cho toàn dự án tải nặng. Thay vì dùng nhiều chủng loại driver từ nhiều hãng, SI có thể chuẩn hóa quanh 45CCT cho toàn bộ khu vực yêu cầu Tunable White tải nặng trong dự án, giảm phức tạp khi commissioning và bảo trì.
Câu hỏi thường gặp
SRP-CA9105N-45CCT500-1400 có hỗ trợ đèn 3-wire CCT không?
Có. Datasheet xác nhận "Available with 3-wire CCT luminaries as well" trực tiếp trong sơ đồ đấu dây. Đây là điểm khác biệt so với một số phiên bản CCT công suất thấp hơn trong dòng này. Người thi công cần xác nhận kiểu đấu dây của đèn và đấu nối đúng theo sơ đồ 3-wire hoặc 4-wire tương ứng.
Khi nào nên chọn 45CCT thay vì 15CCT hoặc 36CCT?
Khi đèn Tunable White yêu cầu dòng vận hành vượt 1050mA trên mỗi kênh, hoặc khi tổng công suất đèn vượt 36W, cần dùng 45CCT. Nếu đèn dưới 15W thì dùng 15CCT tiết kiệm hơn; từ 15W đến 36W thì dùng 36CCT.
Dòng mặc định xuất xưởng của 45CCT là bao nhiêu?
Datasheet phiên bản CCT không ghi rõ dòng mặc định mỗi kênh. Cần xác nhận với nhà sản xuất hoặc kiểm tra thực tế bằng SR NFC Tool trước khi commissioning hàng loạt.
Hộp nối SRP-Loopbox có tương thích với 45CCT không?
Có. Cả SRP-Loopbox-01 và SRP-Loopbox-02 đều tương thích với driver 45W. Datasheet lưu ý chiều cao vỏ driver 45W thấp hơn hộp nối, có thể cần thêm đệm tùy điều kiện lắp đặt thực tế tại công trình.
Driver có cần gateway để điều khiển từ xa không?
Không bắt buộc nếu chỉ điều khiển local trong mesh BLE. Để truy cập từ xa qua internet hoặc tích hợp lịch đám mây Casambi, cần thêm Casambi Gateway riêng. Driver không tích hợp kết nối cloud sẵn.
Kết luận
SRP-CA9105N-45CCT500-1400 phù hợp nhất khi dự án cần Tunable White ở mức công suất cao (dòng ra tối đa 1400mA mỗi kênh, tổng 45W) và muốn triển khai không dây qua Casambi mà không kéo thêm dây bus. Khả năng hỗ trợ cả đèn 3-wire và 4-wire CCT là điểm mạnh kỹ thuật giúp driver này tương thích rộng hơn với danh mục đèn CCT trên thị trường so với các phiên bản công suất thấp hơn trong dòng.
Không nên chọn phiên bản này khi đèn không hỗ trợ Tunable White (cần dùng 45CC), khi công suất đèn dưới 15W (dùng 15CCT), khi dòng vận hành mỗi kênh dưới 500mA (cần dùng 15CCT hoặc 36CCT có dải dòng thấp hơn), hoặc khi dự án cần kết nối internet mà không có Casambi Gateway đi kèm.
Để được tư vấn lựa chọn đúng phiên bản driver theo bản vẽ chiếu sáng thực tế hoặc hỗ trợ commissioning Casambi Tunable White, liên hệ đội ngũ kỹ thuật KNXStore.
