SRP-CA9105N-65CC500-1500 Driver LED Casambi 65W Đơn Sắc Ngõ Ra Dòng
Ở đầu trên của dải công suất, yêu cầu với driver LED thay đổi: không chỉ cần đủ dòng cho đèn, mà còn cần hiệu suất cao để giảm thất thoát nhiệt trong hộp kỹ thuật, hệ số công suất tốt để đáp ứng tiêu chuẩn điện lưới thương mại, và dòng khởi động được kiểm soát để không gây sự cố MCB khi cấp điện hàng loạt. SRP-CA9105N-65CC500-1500 đáp ứng toàn bộ yêu cầu đó: 65W, dòng ra tối đa 1500mA, PF >0,97, hiệu suất >88%, tích hợp Casambi BLE, cấu hình qua NFC. Đây là driver CC mạnh nhất trong dòng SRP-CA9105N và là lựa chọn phù hợp khi các phiên bản 36W và 45W không đủ công suất hoặc không đủ dòng.
SRP-CA9105N-65CC500-1500 là gì và khi nào cần chọn phiên bản 65W

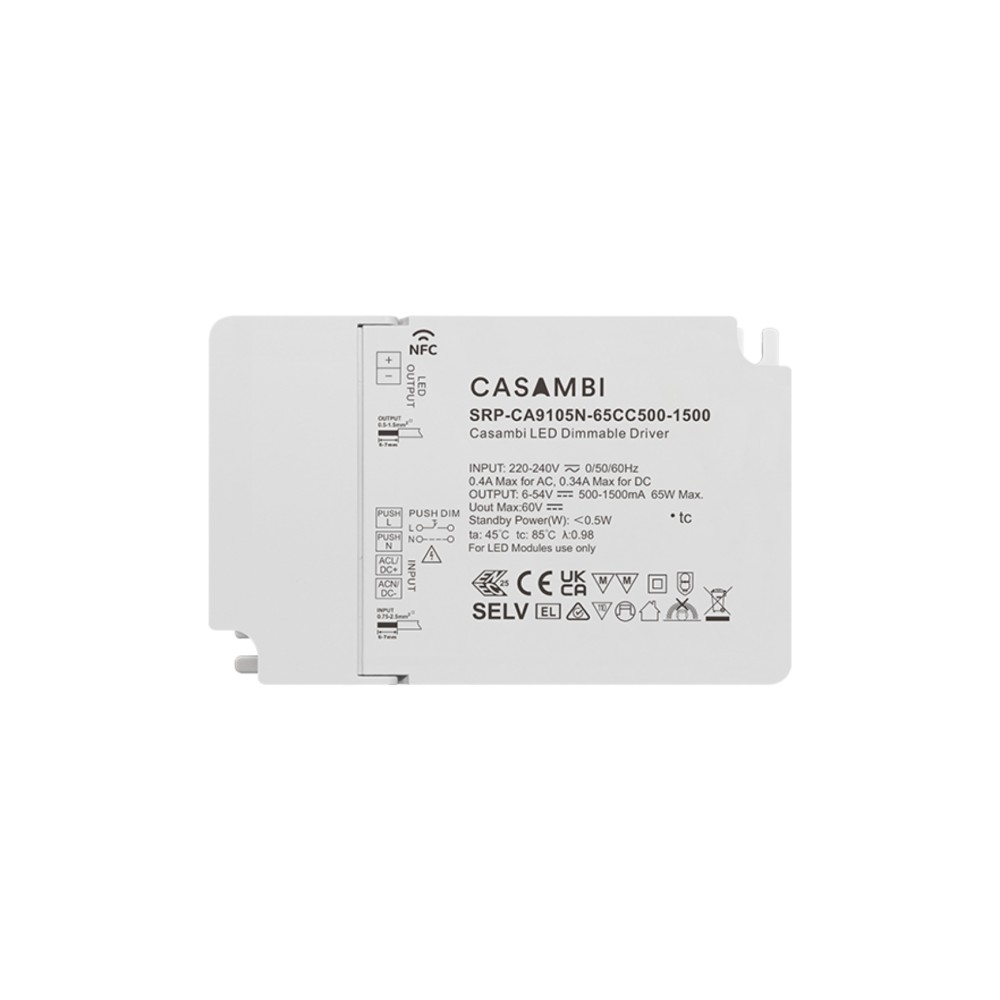

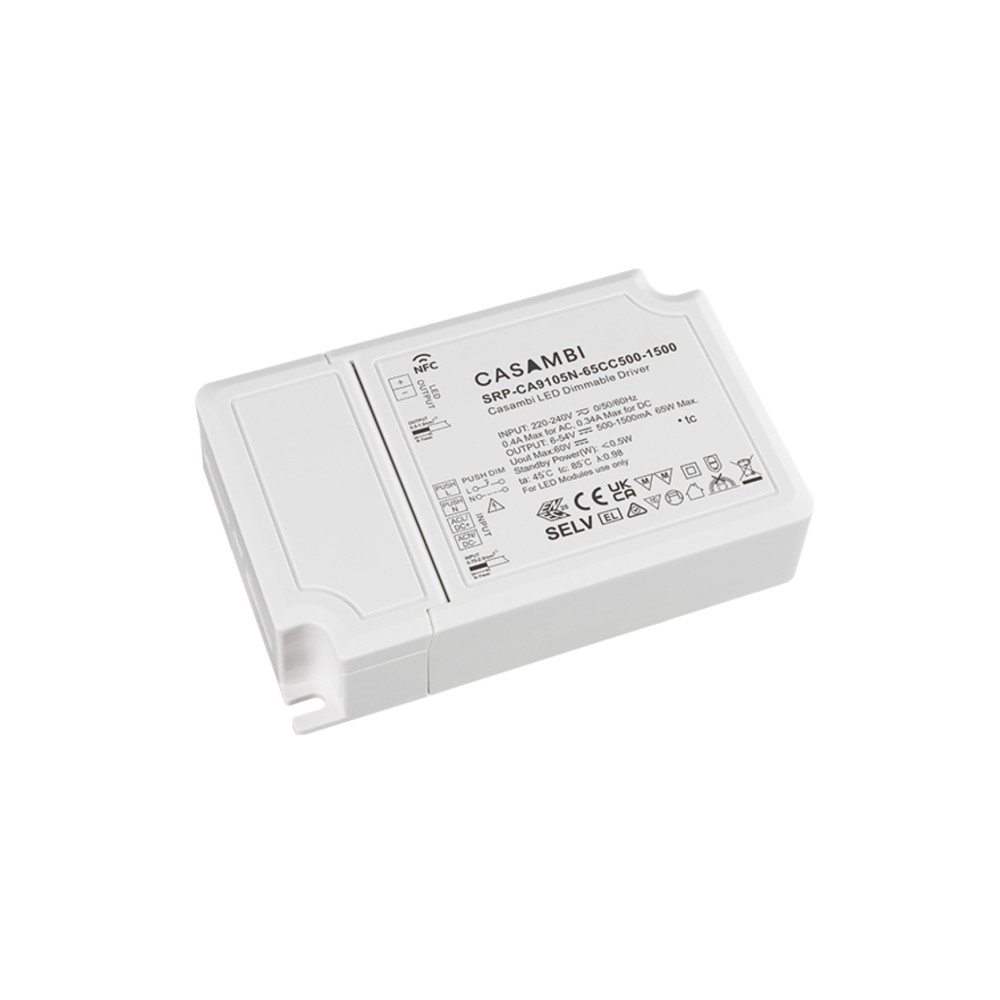

SRP-CA9105N-65CC500-1500 là driver LED ngõ ra dòng (Constant Current) tích hợp chip Casambi BLE, hoạt động như một node độc lập trong mesh BLE mà không cần bộ điều khiển trung tâm hay dây bus riêng.
Sự khác biệt so với các phiên bản công suất thấp hơn trong dòng không chỉ nằm ở con số watt. Dòng ra tối đa 1500mA cao hơn mức 1400mA của phiên bản 45W, mặc định xuất xưởng 1050mA cao hơn mức 900mA của 45CC. Form factor cũng thay đổi hoàn toàn: 123,9×78,8×30mm — thân rộng hơn, dày hơn thay vì dạng thanh mỏng của các phiên bản 15W đến 45W. Đây là điểm quan trọng trong thiết kế hộp kỹ thuật và khoang đèn; SI cần kiểm tra không gian lắp đặt trước khi chọn phiên bản này.
Về chất lượng điện, 65CC đạt PF >0,97 và THD ≤10% tại full load, là mức tốt nhất trong toàn dòng SRP-CA9105N. Hiệu suất >88% cũng là con số cao nhất, nghĩa là tổn thất nhiệt thấp hơn ở cùng mức công suất đầu vào.
Ký hiệu "CC" chỉ kiểu ngõ ra dòng điện, không có nghĩa là dòng ra cố định một giá trị. Người thi công chỉnh dòng trong khoảng 500–1500mA qua SR NFC Tool bước 0,1mA khi thiết bị chưa cấp điện. Driver chỉ có 1 kênh ngõ ra, không hỗ trợ Tunable White. Nếu đèn yêu cầu điều chỉnh nhiệt màu, cần dùng phiên bản SRP-CA9105N-65CCT500-1500.
Kiến trúc 1 kênh: hiệu suất cao cho tải nặng nhất trong dòng
Driver có một kênh ngõ ra dòng với dải điện áp LED từ 6 đến 54V (tối đa 60V). Dải dòng 500–1500mA và công suất 65W đặt driver này ở vị trí phù hợp nhất cho các loại đèn LED high-power có dòng vận hành từ 1400mA trở lên hoặc chuỗi LED dài yêu cầu công suất tổng trên 45W.
Dimming hỗ trợ Amplitude và CCR (Constant Current Reduction), đường cong Linear hoặc Logarithmic chọn qua NFC. Dải dimming sâu xuống 0,01% tại mức dòng tối đa. Driver hỗ trợ kết nối tùy chọn với công tắc nhấn Push Dim: nhấn ngắn để bật/tắt, giữ để tăng/giảm độ sáng.

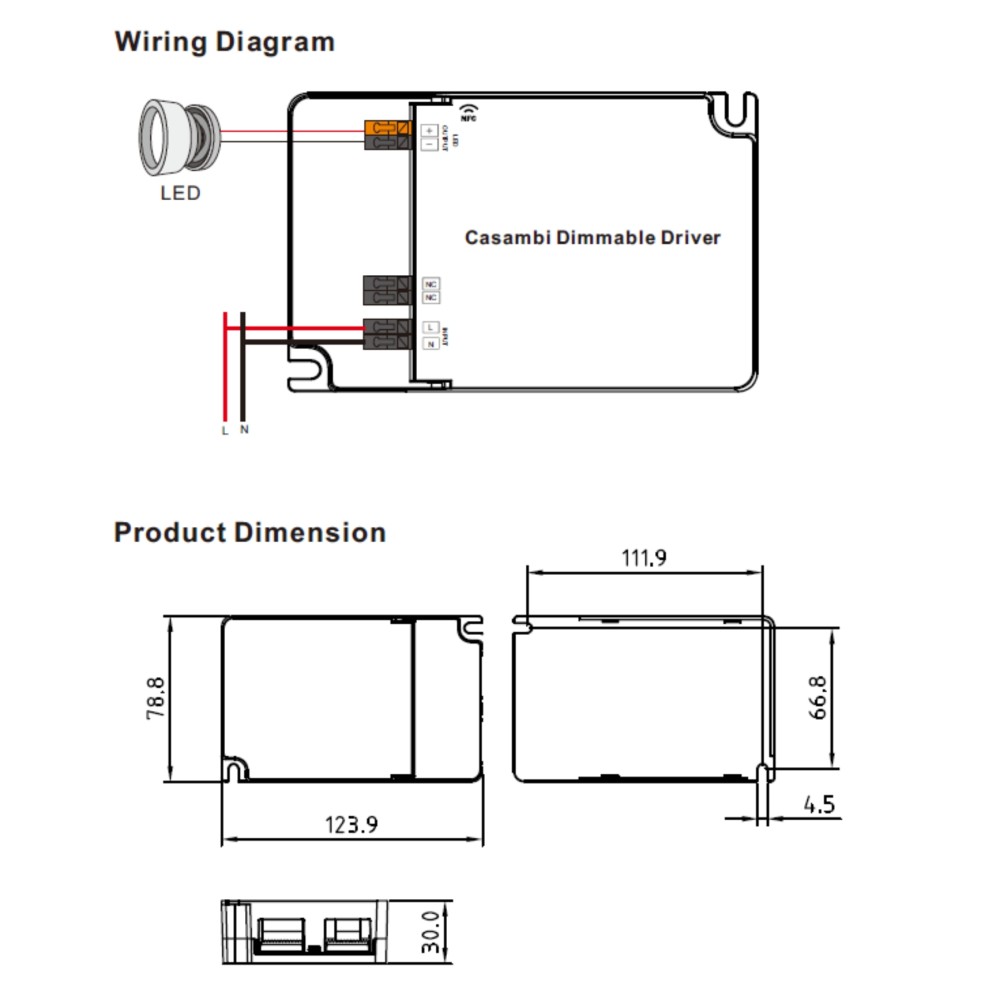

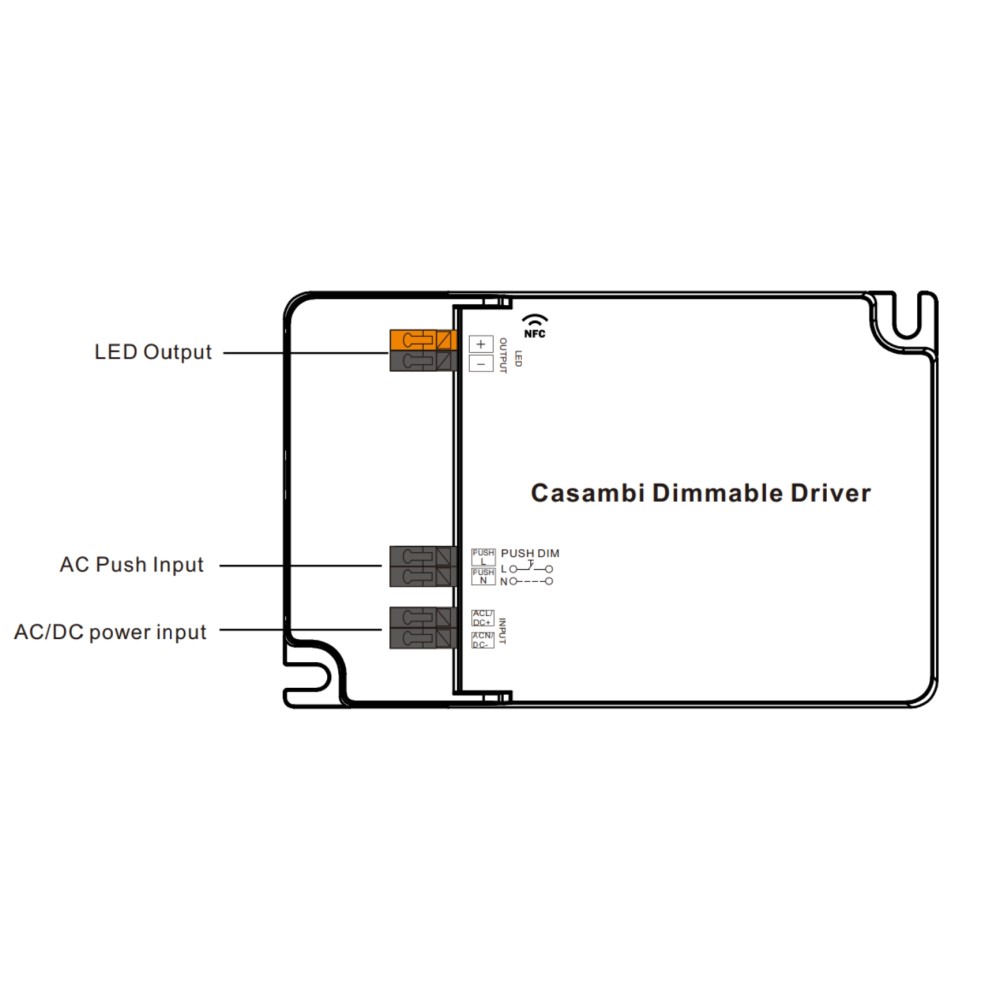

Sơ đồ đấu dây có 2 phương án: ứng dụng 1 không có PUSH (L/N vào, đầu ra kết nối thẳng đến tải LED) và ứng dụng 2 có PUSH (thêm công tắc nhấn song song với Casambi). Lưu ý từ datasheet: sơ đồ đấu dây của 65W khác về bố cục so với các phiên bản nhỏ hơn do form factor rộng hơn — cần tham khảo đúng datasheet khi thi công.
Về MCB: dòng khởi động 9,68A / 70μs cao hơn so với 45W (8,56A / 88μs), dẫn đến số lượng driver tối đa trên mỗi MCB thấp hơn đáng kể. Với MCB ABB S200 loại B16, tối đa 24 driver; loại C16 tối đa 32 driver. Đây là con số thấp hơn nhiều so với phiên bản 15W (60 driver/B16) và cần tính toán kỹ khi thiết kế tủ điện cho dự án số lượng lớn.
Cấu hình thiết bị bằng NFC Tool
Lưu ý:
- Không cấp nguồn cho thiết bị trong suốt quá trình lập trình.
- Điện thoại phải có chức năng NFC và bật nó lên.
- Nếu không tải được ứng dụng, hãy liên hệ nhà cung cấp.
Ứng dụng theo loại công trình
Chiếu sáng high-power yêu cầu dòng vận hành từ 1400mA trở lên. Đây là vùng ứng dụng mà 45CC (tối đa 1400mA) đã chạm giới hạn và 65CC (tối đa 1500mA) là lựa chọn duy nhất trong dòng SRP-CA9105N. Một số dòng spotlight high-power chuyên dụng hoặc đèn LED module công suất lớn yêu cầu dòng vận hành trong khoảng 1400–1500mA.
Dự án quy mô lớn yêu cầu hiệu suất cao để kiểm soát nhiệt. Khi lắp đặt số lượng lớn driver trong không gian hạn chế như trần thả văn phòng hoặc tủ kỹ thuật dày đặc, hiệu suất >88% của 65CC giúp giảm tổng nhiệt thất thoát so với driver có hiệu suất thấp hơn, bảo vệ tuổi thọ linh kiện và giảm yêu cầu thông thoáng.
Trung tâm thương mại, sân bay và công trình hạ tầng lớn. Những công trình này thường dùng đèn LED spotlight hoặc downlight high-power và yêu cầu hệ thống điều khiển chiếu sáng ổn định dài hạn. Casambi mesh không có điểm lỗi trung tâm phù hợp với yêu cầu vận hành liên tục của hạ tầng công cộng.
Khi muốn chuẩn hóa một dòng driver CC cho toàn dự án tải rất nặng. Thay vì phải kết hợp nhiều chủng loại driver từ nhiều hãng, SI có thể dùng 65CC cho toàn bộ khu vực yêu cầu dòng cao trong dự án, giảm phức tạp khi commissioning và bảo trì sau này.
Câu hỏi thường gặp
Khi nào nên chọn 65CC thay vì 45CC?
Khi đèn yêu cầu dòng vận hành vượt 1400mA hoặc công suất vượt 45W thì 45CC không đáp ứng đủ và cần nâng lên 65CC. Nếu dòng vận hành nằm trong dải 500–1400mA và công suất dưới 45W, phiên bản 45CC nhỏ gọn hơn và phù hợp hơn về form factor.
Form factor 65W khác với các phiên bản nhỏ hơn như thế nào?
Phiên bản 65W có kích thước 123,9×78,8×30mm, thân rộng và dày hơn thay vì dạng thanh mỏng của 15W đến 45W (145×45×28mm hoặc 135×35×20mm). Đây là điểm cần kiểm tra kỹ trước khi thiết kế hộp kỹ thuật hoặc khoang đèn vì driver 65W không lắp vừa vào không gian thiết kế cho driver nhỏ hơn.
Một MCB B16 mang được bao nhiêu driver 65CC?
Theo datasheet với dòng khởi động 9,68A / 70μs và MCB ABB S200 loại B16: tối đa 24 driver. Với MCB loại C16: tối đa 32 driver. Con số này thấp hơn đáng kể so với phiên bản 15W (60 driver/B16) do dòng khởi động cao hơn. Cần tính toán kỹ khi thiết kế tủ điện cho dự án số lượng lớn.
Driver có cần gateway để điều khiển từ xa không?
Không bắt buộc nếu chỉ điều khiển local trong mesh BLE. Để truy cập từ xa qua internet hoặc tích hợp lịch đám mây Casambi, cần thêm Casambi Gateway riêng. Driver không tích hợp kết nối cloud sẵn.
Kết luận
SRP-CA9105N-65CC500-1500 phù hợp nhất khi dự án yêu cầu driver CC trong dải dòng 500–1500mA ở công suất 65W, với chất lượng điện tốt nhất trong dòng (PF >0,97, THD ≤10%, hiệu suất >88%). Đây là lựa chọn duy nhất trong dòng SRP-CA9105N CC khi đèn yêu cầu dòng vận hành trên 1400mA.
Không nên chọn phiên bản này khi đèn yêu cầu Tunable White (cần dùng 65CCT), khi dòng vận hành dưới 1400mA và không gian lắp đặt hẹp (45CC nhỏ gọn hơn), khi hộp kỹ thuật đã thiết kế cho form factor thanh mỏng (không lắp vừa), hoặc khi dự án cần kết nối internet mà không có Casambi Gateway đi kèm.
Để được tư vấn lựa chọn đúng phiên bản driver theo bản vẽ chiếu sáng thực tế hoặc hỗ trợ commissioning Casambi, liên hệ đội ngũ kỹ thuật KNXStore.
