Atios Smartcore ADE-R12-1.6 Smart Home Controller DALI, Relay Và Matter Cho Chung Cư

Không phải dự án nào cũng cần KNX. Nhiều công trình chung cư và nhà ở cao cấp muốn điều khiển thông minh qua app, tích hợp hệ thống đèn DALI, xử lý được chuông cửa và intercom, nhưng ngân sách và thời gian không cho phép triển khai KNX đầy đủ với ETS, IP router, và toàn bộ hạ tầng đi kèm.

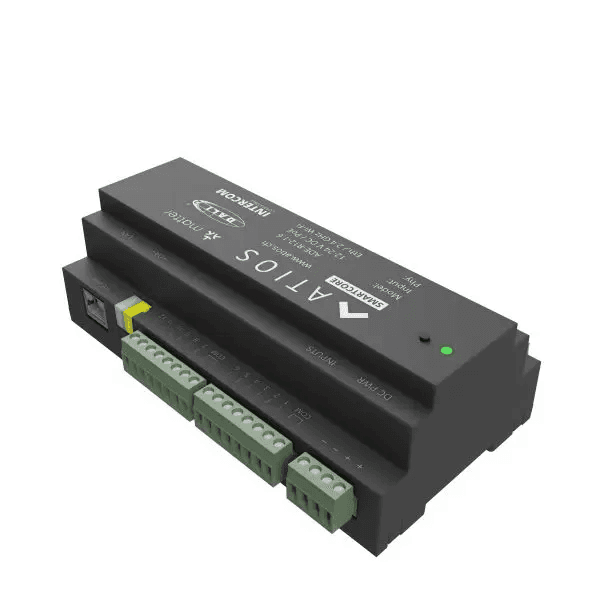

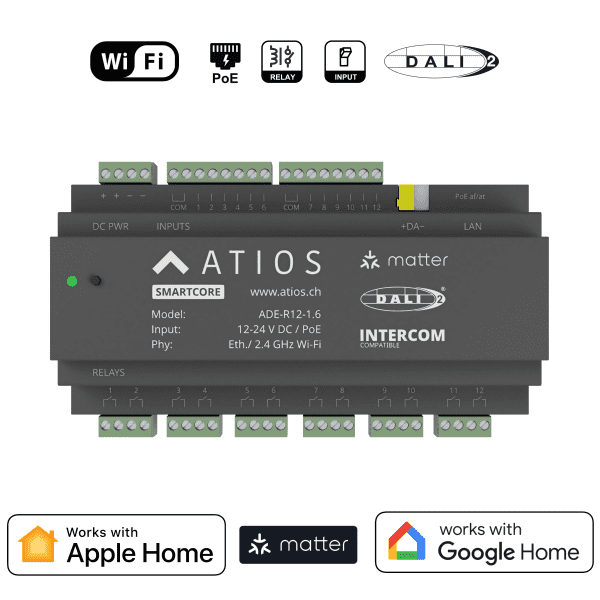

Atios Smartcore ADE-R12-1.6 từ ATIOS AG, Thụy Sĩ, nhắm trực tiếp vào phân khúc này. Một thiết bị DIN rail tích hợp 12 relay outputs và inputs, DALI/DALI-2 cho tối đa 64 thiết bị đèn, Matter để đưa toàn bộ lên Apple Home/Google Home/Alexa, cộng thêm INTERCOM. Không cần KNX. Không cần ETS. Cấu hình qua trình duyệt web.

Smartcore Và KNX Bridge ADE-KD Hai Sản Phẩm Khác Hoàn Toàn

Vì cả hai đều mang thương hiệu ATIOS và cùng xuất hiện trong brochure, điểm cần làm rõ ngay: Smartcore ADE-R12-1.6 và KNX Bridge ADE-KD là hai thiết bị khác mục đích hoàn toàn.

Tiêu chí Atios Smartcore ADE-R12-1.6 Atios KNX Bridge ADE-KD
KNX TP bus Không có Có
Relay outputs/inputs 12 Không có
DALI/DALI-2 Tới 64 thiết bị Tới 64 thiết bị
Matter Có Có
INTERCOM Có Không
KNX IP Interface Không Có
Use case Chung cư, nhà ở không KNX Công trình đã có KNX

KNX Bridge ADE-KD là bridge: nó lấy một hệ thống KNX đã có và đưa lên Matter. Smartcore ADE-R12-1.6 là controller: nó tự mình xử lý đèn, thiết bị điện, intercom và đưa tất cả lên Matter mà không cần bus KNX phía sau.

ATIOS AG Từ Zürich Đến Chung Cư Thông Minh

ATIOS AG là công ty IoT Thụy Sĩ chuyên phát triển thiết bị kết nối hạ tầng kỹ thuật (DALI, relay, KNX) với nền tảng smart home phổ thông qua Matter và HomeKit. Smartcore là sản phẩm của ATIOS hướng đến bài toán cụ thể: làm thế nào để một chung cư hoặc biệt thự có điều khiển app thông minh, tích hợp đèn DALI chuyên nghiệp, và không cần đội ngũ kỹ thuật KNX để lập trình.

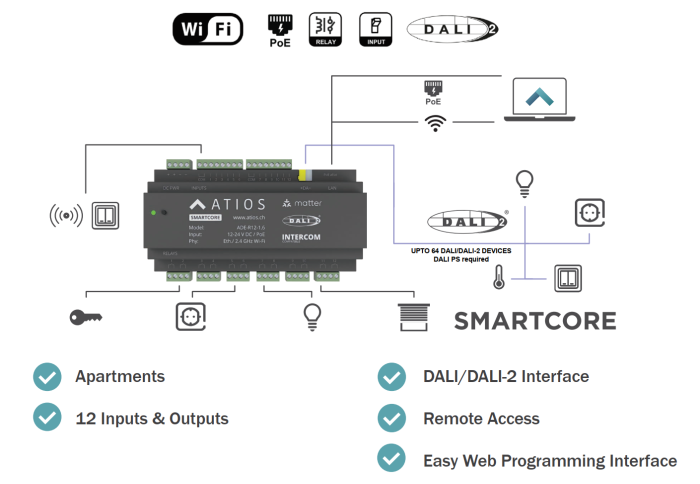

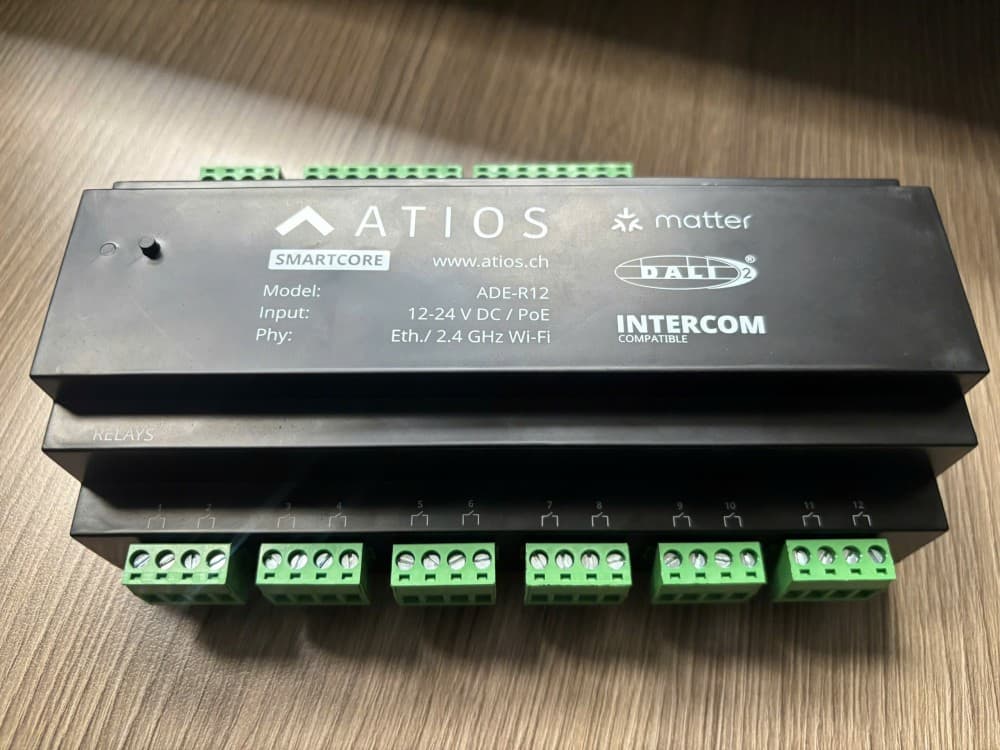

Câu trả lời của ATIOS là một hộp DIN rail lắp trong tủ điện của mỗi căn hộ hoặc nhà, xử lý mọi thứ từ relay cho đèn thường đến DALI cho đèn điều chỉnh độ sáng, đến chuông cửa intercom. Kỹ sư cấu hình bằng Web Interface trong vài giờ; gia chủ nhận điều khiển qua iPhone hoặc điện thoại Android ngay từ ngày đầu.

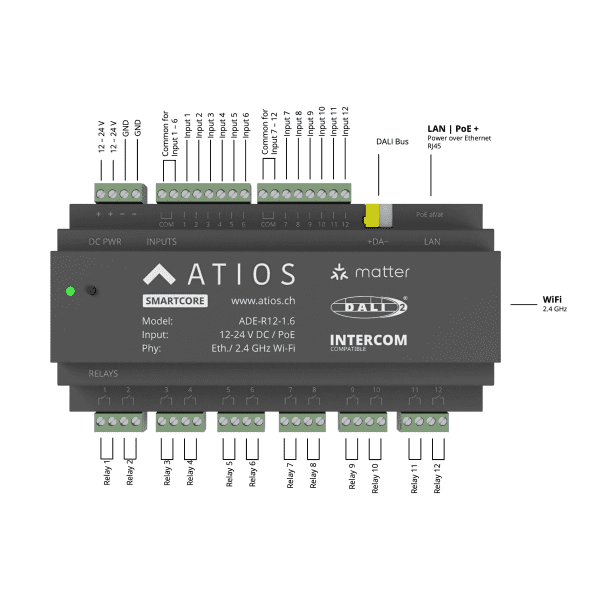

12 Relay Outputs Và Inputs Điều Khiển Thiết Bị Điện Thông Thường

Giá trị cốt lõi của Smartcore mà KNX Bridge không có: 12 relay outputs và digital inputs.

Relay outputs điều khiển trực tiếp thiết bị điện không thuộc DALI: đèn không dim, quạt, máy bơm, hệ thống sưởi điện, ổ cắm có điều khiển, thiết bị điện sinh hoạt. Trong bố cục chung cư thông thường, 12 relay đủ để xử lý hầu hết các circuit chiếu sáng và thiết bị điện của một căn hộ diện tích vừa, mà không cần KNX actuator riêng.

Digital inputs nhận tín hiệu từ công tắc thông thường, nút bấm, cảm biến cửa, cảm biến chuyển động kiểu dry contact. Điều này có nghĩa kỹ sư vẫn dùng được công tắc tường thông thường (không cần công tắc KNX bus-powered) trong khi vẫn có điều khiển app và automation.

Tất cả relay outputs và digital inputs được expose lên Matter: gia chủ thấy từng thiết bị trong Apple Home, có thể tắt bật từ app, tạo scene, đặt schedule, kích hoạt bằng giọng nói Siri hay Google Assistant.

DALI/DALI-2 Chiếu Sáng Chuyên Nghiệp Cho Chung Cư

Relay output phù hợp cho đèn thường, nhưng với đèn có dimming, Tuneable White, hay đèn LED driver kỹ thuật cao, DALI là giao thức chiếu sáng đúng lựa chọn.

Smartcore tích hợp DALI/DALI-2 IEC62386 cho tối đa 64 thiết bị trên bus. Kỹ sư kết nối đèn DALI, DALI dimmer, và DALI sensor vào bus DALI của Smartcore. Toàn bộ đèn DALI sau đó xuất hiện trong Matter: gia chủ thấy đèn dimming, có thể điều chỉnh độ sáng từ 0 đến 100%, điều chỉnh nhiệt độ màu (Tuneable White), điều khiển đèn RGB/RGBW nếu driver hỗ trợ.

Có thể mở rộng hệ thống bằng các cảm biến DALI chuyên dụng: DALI motion detector, DALI brightness sensor, cảm biến nhiệt độ DALI. Khi add vào bus, các sensor này trở thành sensor trong Matter, dùng làm trigger cho automation trực tiếp trong Apple Home hoặc Google Home.

Lưu ý lắp đặt: Smartcore không tích hợp DALI Power Supply. Cần nguồn DALI riêng trên bus để cấp điện cho driver và ballast DALI.

INTERCO Chuông Cửa Tích Hợp Trong Cùng Thiết Bị

Tính năng INTERCOM là điểm Smartcore có mà không thiết bị nào trong dòng ATIOS Bridge có. Smartcore tích hợp khả năng kết nối hệ thống chuông cửa và intercom, cho phép gia chủ nhận cuộc gọi và mở cửa qua app điện thoại.

Đây là tính năng quan trọng cho chung cư: kỹ sư không cần thêm controller intercom riêng; Smartcore xử lý cả đèn, relay, DALI và intercom trong cùng một thiết bị DIN rail. Về chi tiết kỹ thuật cụ thể của tính năng INTERCOM (loại chuẩn, số kênh, tương thích với panel chuẩn nào), cần xác nhận trực tiếp với ATIOS hoặc nhà phân phối trước khi thiết kế.

Cấu Hình Qua Web Interface Không Cần ETS, Không Cần Phần Mềm Riêng

Smartcore cấu hình hoàn toàn qua Web Interface trên local network. Kỹ sư mở IP address của thiết bị trong trình duyệt, gán từng relay output cho thiết bị điện tương ứng, cấu hình DALI group, thiết lập digital input, và mapping toàn bộ lên Matter characteristics.

Không cần ETS, không cần license phần mềm, không cần laptop chuyên dụng cho lập trình KNX. Với kỹ sư ME Contractor hoặc integrator không có chuyên môn KNX, đây là điểm quan trọng: quy trình setup gần giống cấu hình một network switch hơn là lập trình KNX.

Kết Luận

Atios Smartcore ADE-R12-1.6 lấp đầy khoảng trống giữa hệ thống điện thông thường và KNX đầy đủ: relay I/O cho thiết bị điện hiện có, DALI cho chiếu sáng chuyên nghiệp, INTERCOM cho chuông cửa, và Matter để toàn bộ xuất hiện trong Apple Home hoặc Google Home. Với dự án chung cư hoặc nhà ở không có KNX, Smartcore là con đường ngắn nhất để đến smart home thực sự mà không đòi hỏi hạ tầng KNX phức tạp.

KNXStore.vn phân phối Atios Smartcore tại Việt Nam. Liên hệ để tư vấn thiết kế phù hợp với quy mô và yêu cầu dự án.











Câu hỏi thường gặp

Không. Smartcore ADE-R12-1.6 không có KNX TP bus. Nó là smart home controller độc lập, không phải bridge cho hệ thống KNX. Nếu dự án đã có hoặc cần KNX, dùng Atios KNX Bridge ADE-KD. Nếu dự án không dùng KNX và cần relay I/O cùng DALI, Smartcore là lựa chọn phù hợp.

Phụ thuộc vào bố cục và số lượng circuit điện. Với căn hộ 2-3 phòng ngủ thông thường, 12 relay thường đủ cho chiếu sáng thông thường và một số thiết bị điện. Với căn hộ lớn hoặc biệt thự cần nhiều circuit hơn, có thể cần nhiều Smartcore hoặc kết hợp với DALI cho phần đèn.

Không nhất thiết. Smartcore tích hợp sẵn DALI Power Supply 130mA, đủ để cấp nguồn cho bus DALI với hệ thống đèn vừa và nhỏ mà không cần mua thêm DALI PS riêng. Chỉ khi tổng dòng tiêu thụ của bus DALI vượt 130mA mới cần DALI PS ngoài; lúc đó tắt nguồn DALI tích hợp trong cấu hình Web Interface để tránh xung đột.

Có, và quan trọng hơn: digital inputs của Smartcore là wide range 12-230V AC/DC, nghĩa là kết nối trực tiếp được với công tắc thường đang chạy điện lưới 230V mà không cần relay trung gian hay nguồn phụ. Không cần thay toàn bộ công tắc bằng công tắc KNX hay smart switch có bus riêng.
