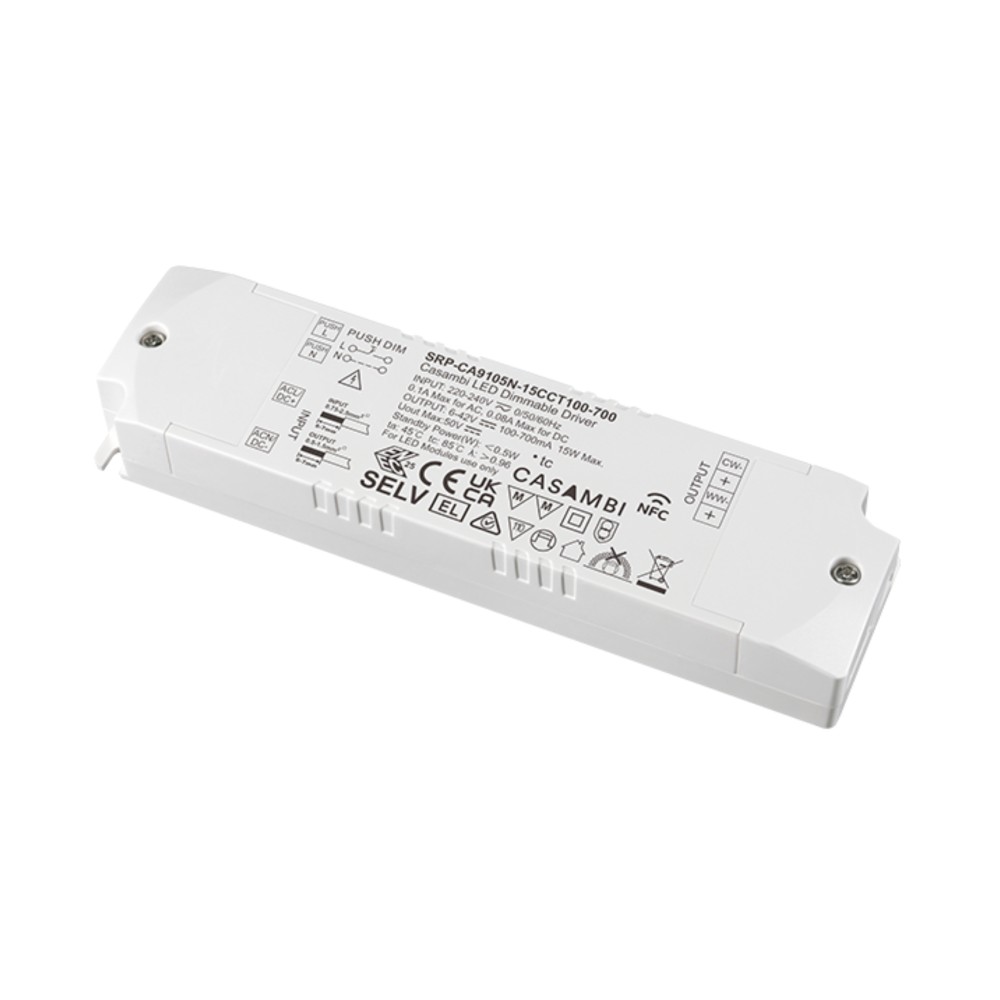

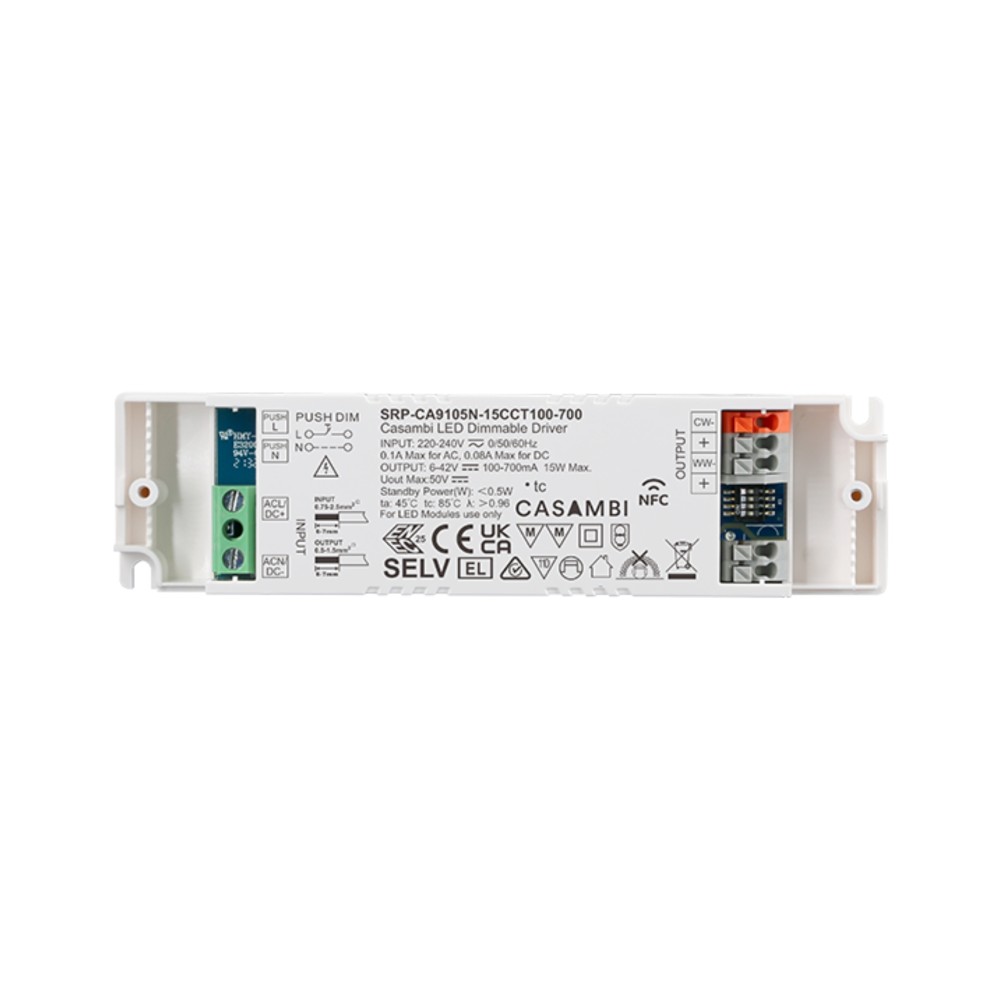

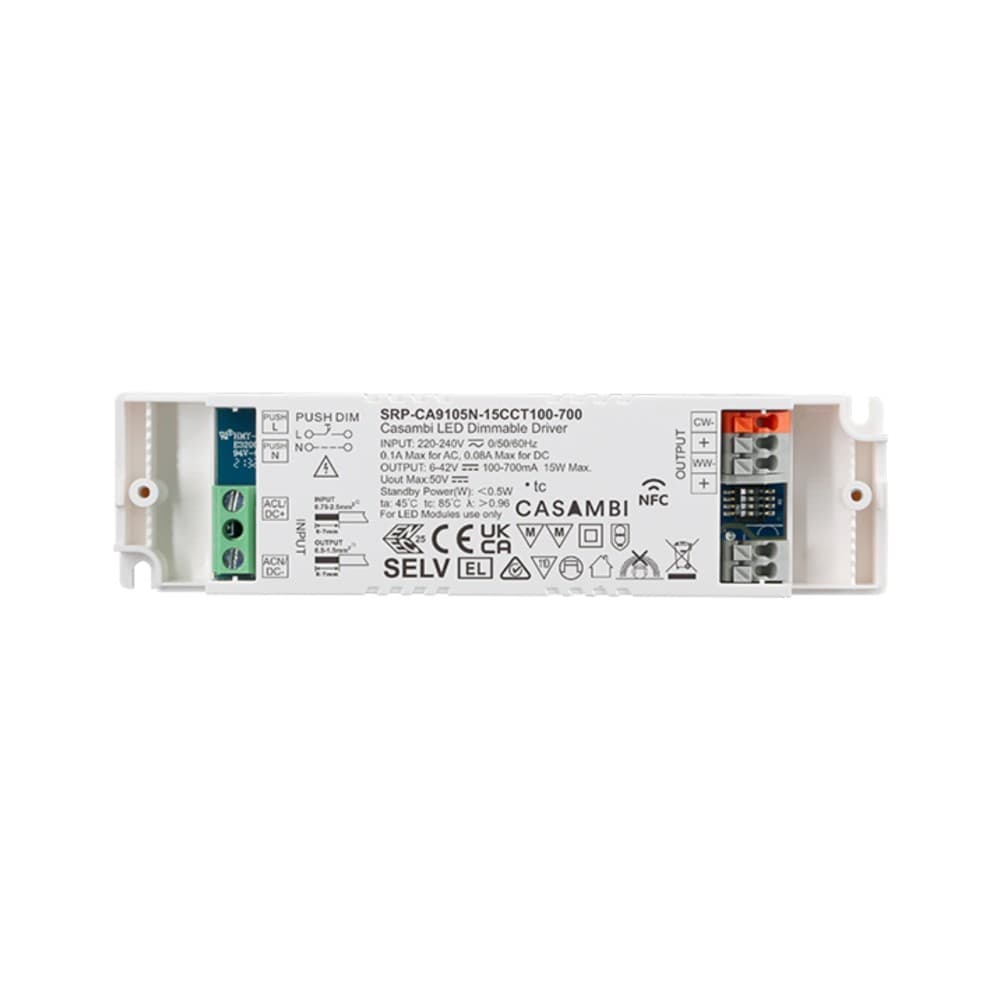

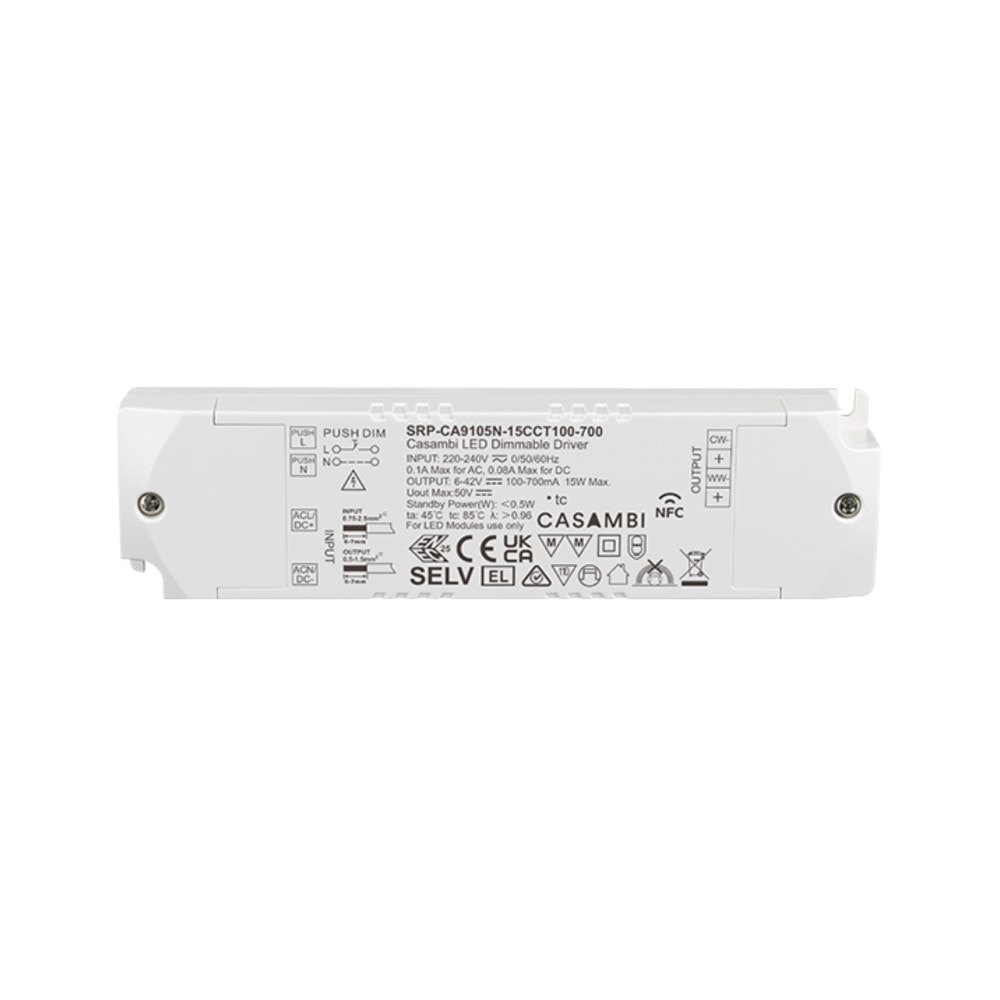

SRP-CA9105N-15CCT100-700 Driver LED Casambi 15W Tunable White

Ánh sáng ấm vào buổi tối, ánh sáng trung tính ban ngày, ánh sáng lạnh trong giờ làm việc tập trung đây không còn là yêu cầu xa xỉ mà đã trở thành tiêu chuẩn trong thiết kế chiếu sáng sinh học (Human Centric Lighting) tại văn phòng, bệnh viện và khách sạn hiện đại. Vấn đề thực tế của người thi công là làm sao triển khai Tunable White mà không kéo thêm dây bus, không cần bộ điều khiển CCT riêng, và vẫn tích hợp được vào hệ thống Casambi đang có. SRP-CA9105N-15CCT100-700 giải quyết đúng bài toán đó: driver 2 kênh WW/CW tích hợp sẵn Casambi BLE, cấu hình dòng ra qua NFC, công suất 15W phù hợp cho downlight và spotlight nhỏ.

SRP-CA9105N-15CCT100-700 là gì và Tunable White hoạt động như thế nào trong driver này

SRP-CA9105N-15CCT100-700 là driver LED 2 kênh ngõ ra dòng (Constant Current) tích hợp chip Casambi BLE. Điểm cốt lõi phân biệt phiên bản CCT với phiên bản CC (đơn sắc) nằm ở kiến trúc 2 kênh: kênh WW (Warm White) và kênh CW (Cool White) hoạt động độc lập, mỗi kênh cấp dòng riêng cho một dải LED trong bộ đèn 4-wire CCT. Casambi App gửi lệnh điều chỉnh tỷ lệ WW/CW để thay đổi nhiệt màu, đồng thời điều chỉnh tổng mức sáng qua dimming tất cả trong một lệnh không dây qua BLE mesh, không cần dây bus DALI hay 0-10V riêng.

Ký hiệu "CCT" trong tên model xác nhận driver hỗ trợ Tunable White. Dòng ra mỗi kênh từ 100 đến 700mA được cấu hình qua NFC với bước 0,1mA bằng ứng dụng SR NFC Tool không cần cấp điện trong quá trình lập trình. Mặc định xuất xưởng là 350mA mỗi kênh. Tính năng Current Compensation giúp cân bằng độ sáng thực tế giữa các driver trong cùng dự án khi đèn có sai số sản xuất nhỏ.

So với phiên bản SRP-CA9105N-15CC100-700 (đơn sắc, 1 kênh): driver CCT phức tạp hơn về cấu hình commissioning vì cần thiết lập tỷ lệ WW/CW và điểm trắng mong muốn trong Casambi App. Chi phí cũng cao hơn. Nếu dự án không có yêu cầu thay đổi nhiệt màu, phiên bản CC là lựa chọn đơn giản và tiết kiệm hơn.

Kiến trúc 2 kênh WW/CW: cấu hình theo từng loại đèn Tunable White

Driver có 2 kênh ngõ ra dòng độc lập với dải điện áp LED từ 6 đến 42V mỗi kênh (tối đa 50V). Tổng công suất tối đa là 15W cho cả 2 kênh cộng lại người thi công cần tính toán phân bổ công suất WW và CW theo thông số đèn thực tế.

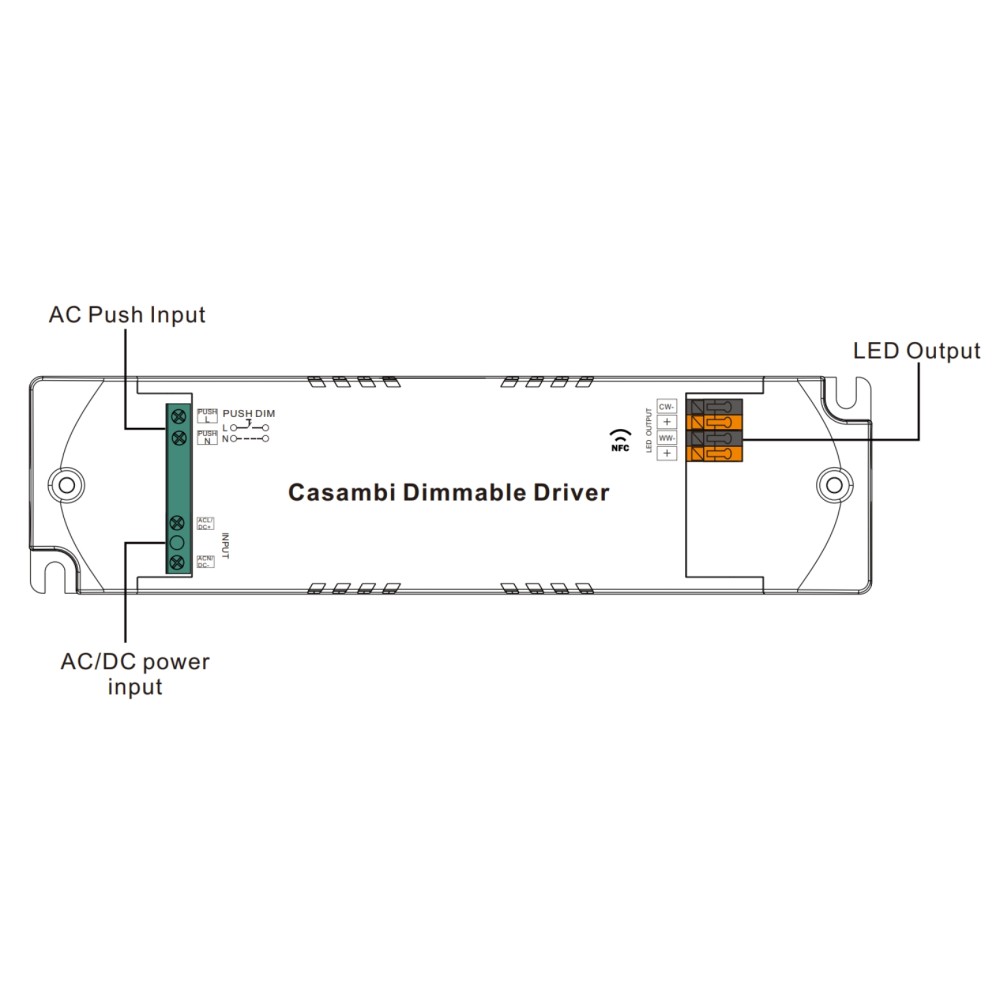

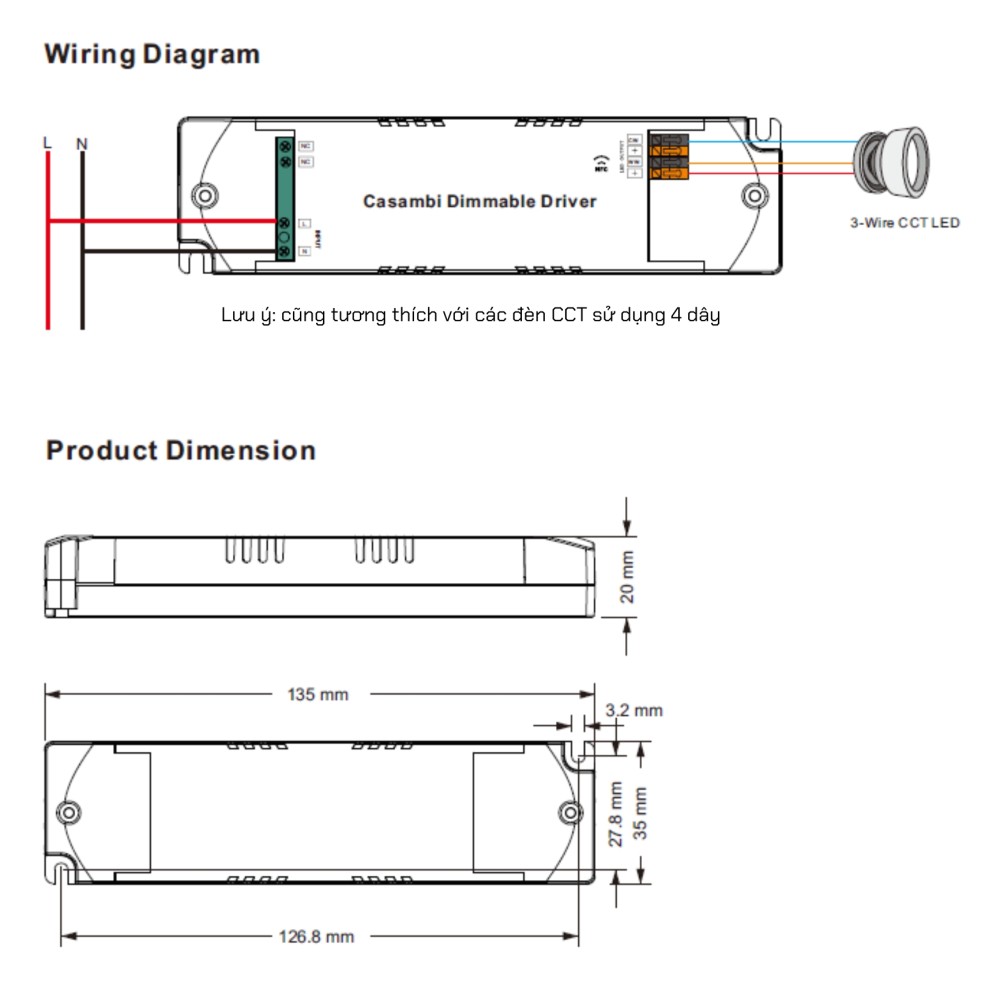

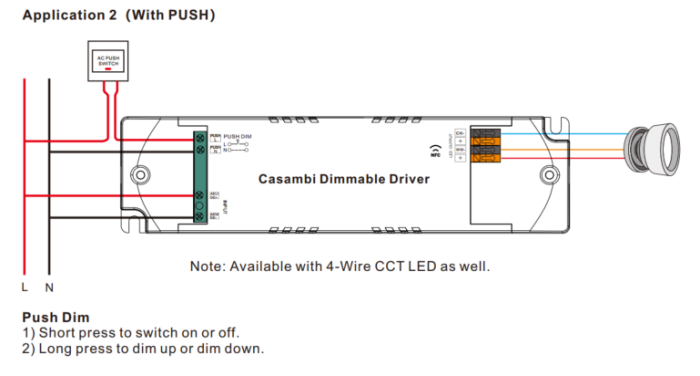

Dòng ra mỗi kênh cấu hình độc lập qua NFC trong khoảng 100–700mA, bước 0,1mA. Driver hỗ trợ đèn 4-wire CCT LED (xác nhận trong datasheet) loại đèn có 4 dây riêng biệt cho WW+, WW−, CW+, CW−. Sơ đồ đấu dây có 2 phương án từ datasheet: ứng dụng 1 không có PUSH (L/N vào, 2 kênh ra thẳng đến đèn), và ứng dụng 2 có PUSH (thêm công tắc nhấn vào AC PUSH để điều khiển thủ công song song với Casambi).

Dimming hỗ trợ cả Amplitude và CCR (Constant Current Reduction), đường cong Linear hoặc Logarithmic chọn qua NFC. Dải dimming sâu xuống 0,01% tại mức dòng tối đa, phù hợp cho không gian cần hiệu ứng tắt dần rất mượt. Push Dim hỗ trợ nhấn ngắn để bật/tắt và giữ để tăng/giảm độ sáng dự phòng khi cần điều khiển vật lý tại chỗ.

Casambi mesh: Tunable White không cần controller trung tâm

SRP-CA9105N-15CCT100-700 hoạt động trong Casambi mesh phi tập trung  mỗi driver là một node BLE, đồng thời đóng vai trò repeater. Toàn bộ cấu hình cảnh ánh sáng, lịch tự động và nhóm đèn được lưu phân tán trên từng node, hệ thống vẫn vận hành bình thường khi điện thoại hay tablet đã rời công trình.

Trong Casambi App, driver CCT hiển thị giao diện điều khiển kép: một thanh điều chỉnh mức sáng tổng và một thanh điều chỉnh nhiệt màu (CCT slider). Lighting designer hoặc SI có thể tạo cảnh (scene) với từng tổ hợp độ sáng và nhiệt màu khác nhau, lập lịch tự động chuyển cảnh theo giờ trong ngày toàn bộ không cần gateway nếu chỉ dùng local.

Driver thuộc Casambi Classic network, tối đa 250 node trên một network. Để truy cập từ xa qua internet hoặc tích hợp BMS, cần thêm Casambi Gateway riêng. Driver không tích hợp kết nối cloud sẵn và không thuộc dòng Casambi Evolution.

Cấu hình thiết bị bằng NFC Tool

Lưu ý:

  1. Không cấp nguồn cho thiết bị trong suốt quá trình lập trình.
  2. Điện thoại phải có chức năng NFC và bật nó lên.
  3. Nếu không tải được ứng dụng, hãy liên hệ nhà cung cấp.

LED Driver 2 kênh NFC Sunricher 15W 1

LED Driver 2 kênh NFC Sunricher 15W 2

Ứng dụng theo loại công trình

Văn phòng và không gian làm việc có yêu cầu Human Centric Lighting. Tunable White phù hợp nhất khi dự án có đặc tả về điều chỉnh nhiệt màu theo thời gian trong ngày ánh sáng lạnh (5000–6500K) vào buổi sáng để tăng tập trung, ánh sáng trung tính (3500–4000K) ban ngày, ánh sáng ấm (2700–3000K) cuối giờ chiều. SRP-CA9105N-15CCT100-700 với công suất 15W phù hợp cho downlight nhỏ trong phòng họp hoặc khu vực làm việc cá nhân.

Phòng khám, bệnh viện và cơ sở y tế. Chiếu sáng y tế ngày càng chú trọng tác động sinh học của nhiệt màu  ánh sáng lạnh trong phòng khám và phẫu thuật, ánh sáng ấm trong phòng hồi phục và hành lang. Driver 15W với dimming sâu và CCT linh hoạt qua Casambi đáp ứng được yêu cầu này mà không cần hạ tầng dây bus phức tạp.

Phòng ngủ khách sạn và suite cao cấp. Khách sạn 4–5 sao thường yêu cầu kịch bản ánh sáng đa cảnh: sáng ban ngày, buổi tối thư giãn, đọc sách, chào mừng. Với Casambi, từng cảnh được lưu sẵn và kích hoạt qua app hoặc công tắc nhấn. Driver 15W phù hợp cho downlight âm trần trong phòng ngủ tiêu chuẩn hoặc spotlight chiếu điểm trong phòng suite.

Không gian dân dụng cao cấp. Căn hộ penthouse hoặc biệt thự có yêu cầu chiếu sáng theo vùng với nhiệt màu khác nhau giữa phòng khách, phòng ăn và phòng ngủ. Casambi mesh cho phép quản lý toàn bộ trên một app mà không cần kéo dây hạ tầng riêng cho từng vùng.

Khi muốn tích hợp Tunable White vào dự án Casambi đã có driver CC. Trong cùng một Casambi network, có thể kết hợp driver CC (đơn sắc) ở khu vực công năng và driver CCT ở khu vực đại sảnh hoặc phòng họp. Cả hai loại cùng quản lý trên một app, một network, không cần chia tách hệ thống.

Kết luận

SRP-CA9105N-15CCT100-700 phù hợp nhất khi dự án có yêu cầu Tunable White thực sự điều chỉnh nhiệt màu theo thời gian, theo cảnh, hoặc theo nhu cầu sinh học của người dùng và muốn triển khai không dây qua Casambi mà không kéo thêm dây bus. Công suất 15W là mức thấp nhất trong dòng SRP-CA9105N, phù hợp cho downlight và spotlight nhỏ công suất dưới 15W; nếu đèn cần công suất lớn hơn, cần chuyển sang phiên bản 25W hoặc 36W trong cùng dòng.

Không nên chọn phiên bản này khi đèn không hỗ trợ 4-wire CCT (cần dùng 15CC thay thế), khi công suất đèn vượt 15W (cần nâng lên 25CCT hoặc 36CCT), hoặc khi dự án không có yêu cầu thay đổi nhiệt màu và muốn giữ cấu hình đơn giản hơn.

Để được tư vấn lựa chọn đúng phiên bản driver theo bản vẽ chiếu sáng thực tế hoặc hỗ trợ commissioning Casambi Tunable White, liên hệ đội ngũ kỹ thuật KNXStore.










Câu hỏi thường gặp

Casambi App gửi lệnh riêng đến kênh WW và kênh CW của driver, thay đổi tỷ lệ dòng ra giữa hai kênh để điều chỉnh nhiệt màu tổng. Người dùng thấy một thanh CCT slider trên app kéo sang trái để ấm hơn, sang phải để lạnh hơn. Tổng công suất không vượt 15W cho cả 2 kênh.

Có. Mỗi kênh cấu hình độc lập qua SR NFC Tool với dải 100–700mA, bước 0,1mA. Điều này cho phép cân chỉnh mức dòng tối đa của từng kênh theo thông số thực tế của dải LED WW và CW trong bộ đèn, đảm bảo điểm trắng chính xác.

Dải dimming đạt 0,01% tại mức dòng tối đa thực tế coi như tắt hoàn toàn về mặt quang học. Để ngắt điện hoàn toàn (zero-power standby), cần thêm relay hoặc công tắc ngắt nguồn AC riêng.

Phiên bản 15CCT có 2 kênh ngõ ra điều khiển WW và CW riêng biệt, hỗ trợ Tunable White. Phiên bản 15CC chỉ có 1 kênh, phù hợp cho đèn đơn sắc không có yêu cầu thay đổi nhiệt màu. Driver CCT phức tạp hơn khi commissioning và có chi phí cao hơn nên chọn đúng theo yêu cầu thực tế của dự án.

Theo datasheet với dòng khởi động 3,96A / 90μs và MCB ABB S200 loại B16: tối đa 60 driver. Với MCB loại C16: tối đa 100 driver. Khi lắp đặt ở nhiệt độ môi trường trên 30°C hoặc nhiều MCB đặt cạnh nhau, cần tính lại số lượng thực tế.

Không bắt buộc nếu chỉ điều khiển local trong mesh BLE. Để truy cập từ xa qua internet hoặc tích hợp lịch đám mây Casambi, cần thêm Casambi Gateway riêng. Driver không tích hợp kết nối cloud sẵn.
