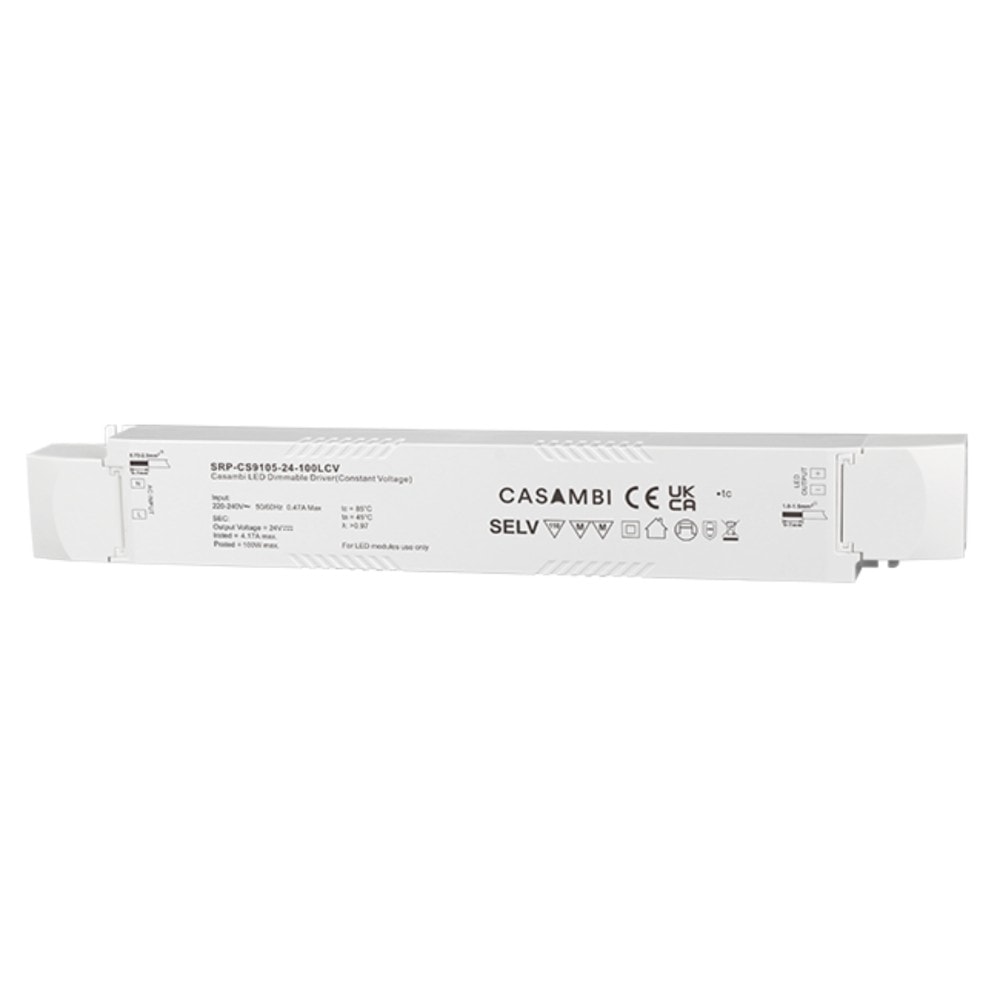

SRP-CS9105-24-100LCV LED Driver Casambi 100W 24V cho Hệ Thống LED Strip Quy Mô Lớn
Trong dự án trung tâm thương mại hay khách sạn quy mô lớn, linear light và cove lighting thường yêu cầu đoạn LED strip liên tục trên 7-8 mét hoặc dùng strip công suất cao CRI>90 để tái hiện màu sắc hàng hóa trung thực. Ở công suất này, driver 75W không còn đủ. SRP-CS9105-24-100LCV cung cấp 100W/4.17A tại 24VDC, hiệu suất 93%, THD ≤9% tốt hơn model 75W, tích hợp Casambi Bluetooth on-board cho phép vận hành trong mạng mesh mà không cần controller bổ sung.
SRP-CS9105-24-100LCV là gì và tại sao hiệu suất 93% quan trọng trong dự án lớn
SRP-CS9105-24-100LCV là LED driver Constant Voltage 24VDC, công suất 100W, tích hợp Casambi Bluetooth với on-board antenna, dimming PWM 0.1%-100%.
Điểm đáng chú ý là hiệu suất 93% và THD ≤9% tại full load, tốt hơn model 75W (89%, THD ≤14%). Trong dự án lớn dùng nhiều driver song song, hiệu suất cao hơn đồng nghĩa tổn thất nhiệt thấp hơn, tuổi thọ driver dài hơn, và tiết kiệm điện tích lũy đáng kể. THD ≤9% đáp ứng tốt hơn tiêu chuẩn EN61000-3-2 Class C cho thiết bị chiếu sáng thương mại.
Giới hạn cần nắm: Constant Voltage 24VDC, chỉ dùng với LED strip 24V. Không dùng với strip 12V hay đèn Constant Current. Inrush Cold Start 50.2A/276µs yêu cầu tính toán MCB cẩn thận.
Kiến trúc 1 kênh 100W kéo đoạn strip dài hoặc strip công suất cao
Output:
- Điện áp ra: 24VDC, dung sai ±3%
- Dòng ra tối đa: 4.17A
- Công suất tối đa: 100W
- Dimming: PWM, 0.1%-100%, Linear hoặc Logarithmic

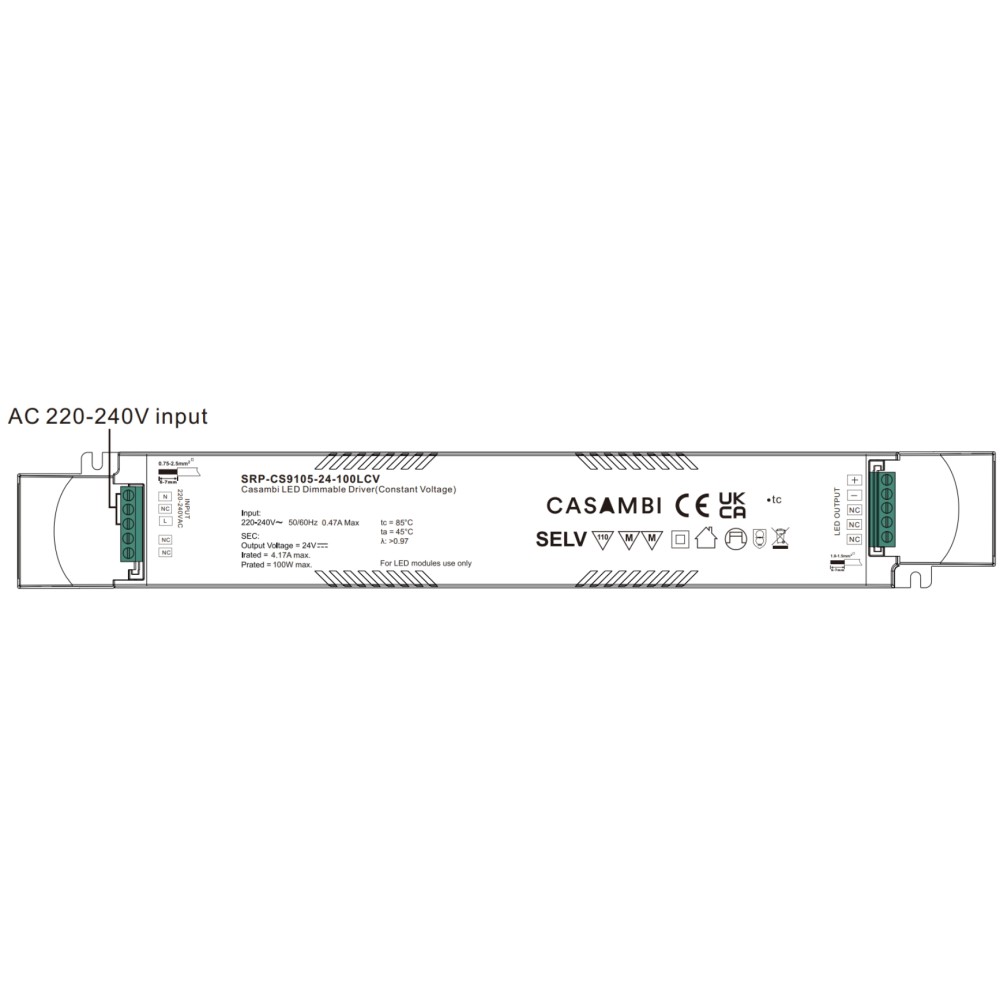

Input:
- Điện áp vào: 220-240VAC
- Tần số: 50/60Hz
- Dòng vào: 0.5A tại 230VAC
- Power Factor: >0.97
- THD: ≤9% tại full load

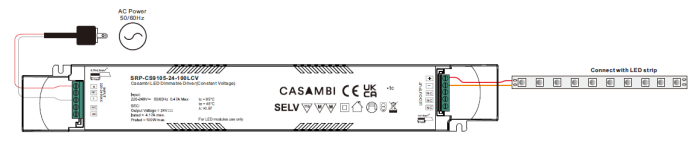

Khả năng kéo LED strip tại 24V: Strip 7.2W/m: khoảng 12.5m. Strip 14.4W/m: khoảng 6.2m. Strip 19.2W/m: khoảng 4.7m. Tính theo 90% công suất định mức (100W x 90% = 90W thực dùng).
Casambi Bluetooth Mesh vận hành mạng lớn không cần hub
On-board antenna Casambi, không cần module ngoài. Tối đa 250 node trên 1 Casambi Classic network. Điều khiển qua Casambi App và Casambi wall switch. Scene, schedule, group cài trực tiếp trong app, không phát sinh chi phí license.
Driver thuộc Casambi Classic network. Dự án yêu cầu Evolution hoặc cloud API cần xác nhận tương thích trước. Remote access cần Casambi Gateway riêng.
Ứng dụng theo loại công trình
Trung tâm thương mại, khu bán lẻ: Linear light trên kệ hàng và accent light dọc hành lang dùng strip 24V CRI>90, công suất 14-20W/m. Driver 100W kéo được 4.5-6m strip liên tục, đủ cho 1 đoạn kệ hay hành lang tiêu chuẩn. Dimming theo giờ mở cửa, tự động giảm sau giờ cao điểm.
Khách sạn 4-5 sao: Cove lighting lobby, hành lang, phòng ăn dùng strip 24V công suất cao tạo vùng sáng đều, không lộ điểm sáng. Một network Casambi điều khiển toàn bộ tầng, scene theo thời gian trong ngày.
Showroom xe hơi, đồng hồ, trang sức: Accent light strip 24V CRI>95 trên kệ trưng bày. Driver 100W cho đoạn dài phủ toàn bộ tủ kính. Dimming mượt từ 100% xuống 30% khi showroom đóng cửa.
Văn phòng open space lớn: Indirect light qua cove trần dài, mỗi driver phụ trách 1 đoạn strip từ 6-12m tùy công suất strip. Tích hợp cùng network Casambi với downlight CC trong tòa nhà.
Sân bay, ga tàu: Linear light dọc hành lang và khu check-in, strip công suất cao 19-24W/m. Driver 100W phủ khoảng 4-4.5m mỗi đoạn, lắp song song nhiều driver trên cùng MCB theo bảng load quantity.
Câu hỏi thường gặp
SRP-CS9105-24-100LCV khác gì so với SRP-CS9105-24-75LCV?

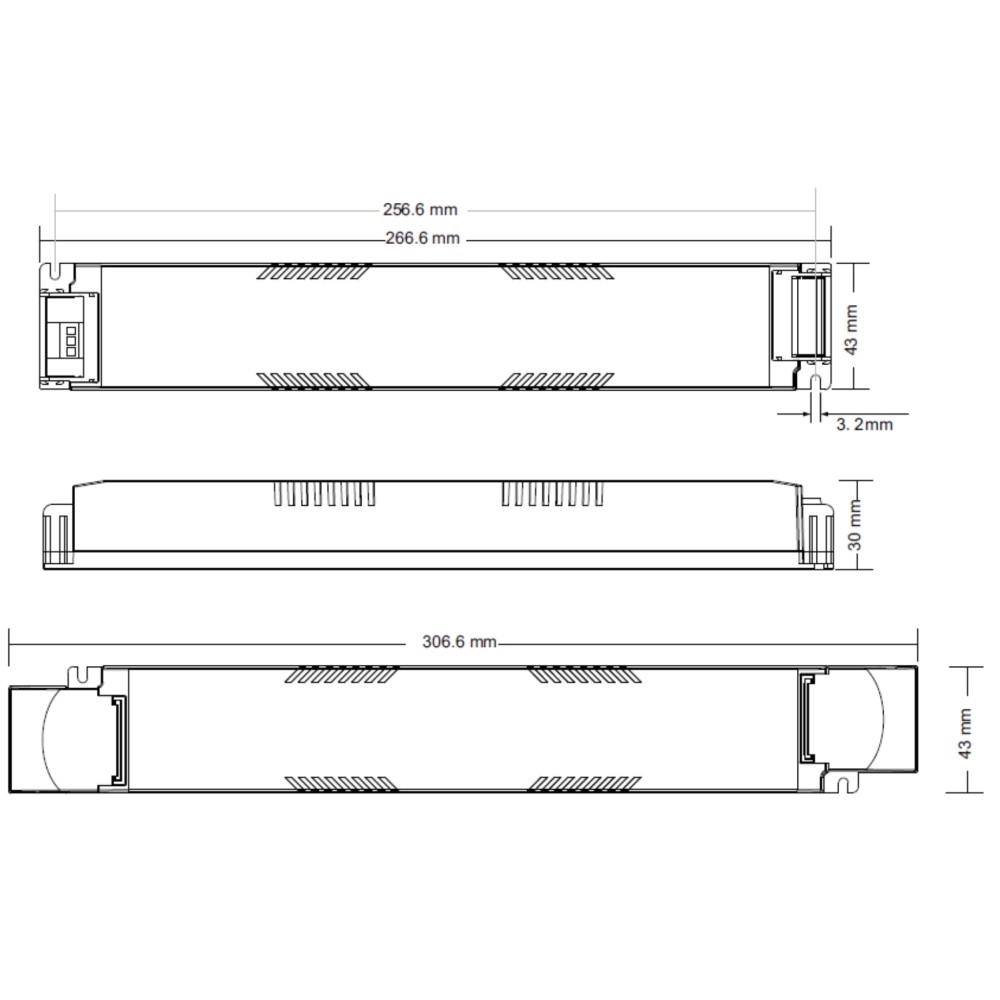

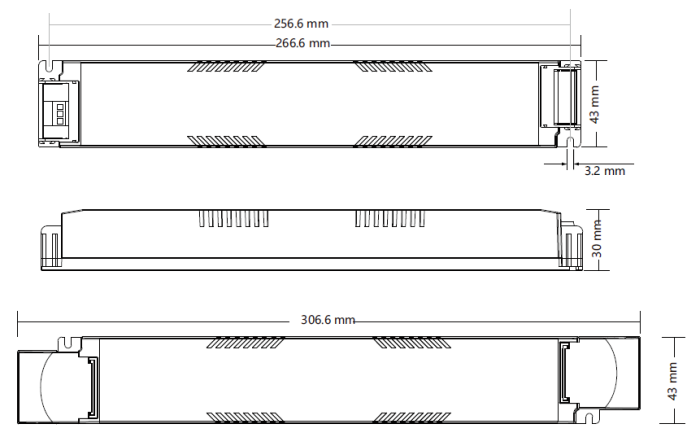

100LCV có công suất 100W/4.17A (75LCV: 75W/3.125A), kéo được đoạn strip dài hơn khoảng 25%. Hiệu suất 93% tốt hơn (75LCV: 89%), THD ≤9% thấp hơn (75LCV: ≤14%). Cùng kích thước 306.6x43x30mm. Chọn 100LCV khi strip dài hoặc công suất strip cao vượt 72W.
Một MCB C16 chịu được tối đa bao nhiêu SRP-CS9105-24-100LCV?
Theo datasheet ABB S200 series: MCB C16 chịu tối đa 12 driver. B16: 7 driver. D16: 24 driver. Số lượng giảm khi nhiệt độ môi trường MCB vượt 30°C. Luôn dùng Type C MCB cho hệ thống LED.
Driver có hỗ trợ Casambi wall switch không?
Có. SRP-CS9105-24-100LCV hỗ trợ điều khiển qua cả Casambi App lẫn Casambi wall switch trong cùng network BLE. Không cần đi dây tín hiệu từ switch đến driver.
SRP-CS9105-24-100LCV có dùng được với LED strip 12V không?
Không. Driver xuất 24VDC cố định. Chỉ dùng với strip 24V. Dùng với strip 12V sẽ hỏng strip ngay lập tức.
Kết luận
SRP-CS9105-24-100LCV phù hợp cho SI cần driver Casambi Constant Voltage 100W để kéo LED strip 24V dài hơn hoặc công suất cao hơn model 75W. Hiệu suất 93% và THD ≤9% là điểm mạnh so với model 75W, giúp tiết kiệm điện và giảm tổn thất nhiệt trong dự án nhiều driver.
Giới hạn cần nhớ: Constant Voltage 24V không dùng với strip 12V hay đèn CC, inrush 50.2A yêu cầu MCB tính toán đúng, IP20 cần hộp bảo vệ. Nếu tổng tải vượt 100W, cần dùng SRP-CS9105-24-150LCV.
Cần tư vấn chọn driver phù hợp cho hệ thống LED strip 24V? Liên hệ đội ngũ kỹ thuật KNXStore.vn.
