CBU-ASD-LR Bộ Điều Khiển DALI & 0-10V Casambi Long-Range Cho Hệ Thống Thương Mại

Trong các dự án chiếu sáng thương mại quy mô trung bình đến lớn, SI thường đối mặt với bài toán: cần controller hỗ trợ cả DALI lẫn 0-10V để phủ nhiều loại driver khác nhau trong cùng một công trình, đồng thời tín hiệu Bluetooth phải đủ mạnh để xuyên qua cấu trúc tòa nhà. CBU-ASD-LR giải quyết cả hai yêu cầu đó với công suất phát +8dBm và khả năng long-range 200m ngoài trời.

CBU-ASD-LR là gì? Đặc điểm kỹ thuật cốt lõi

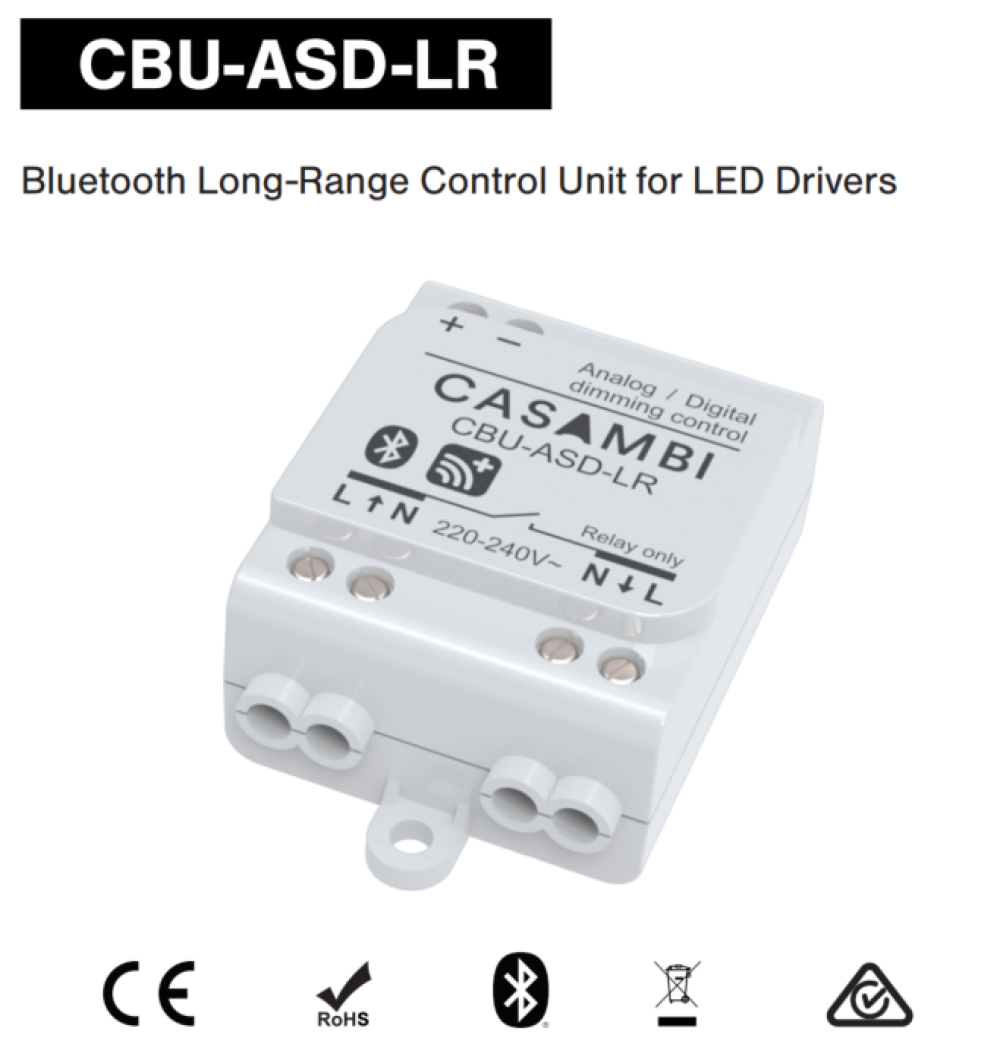

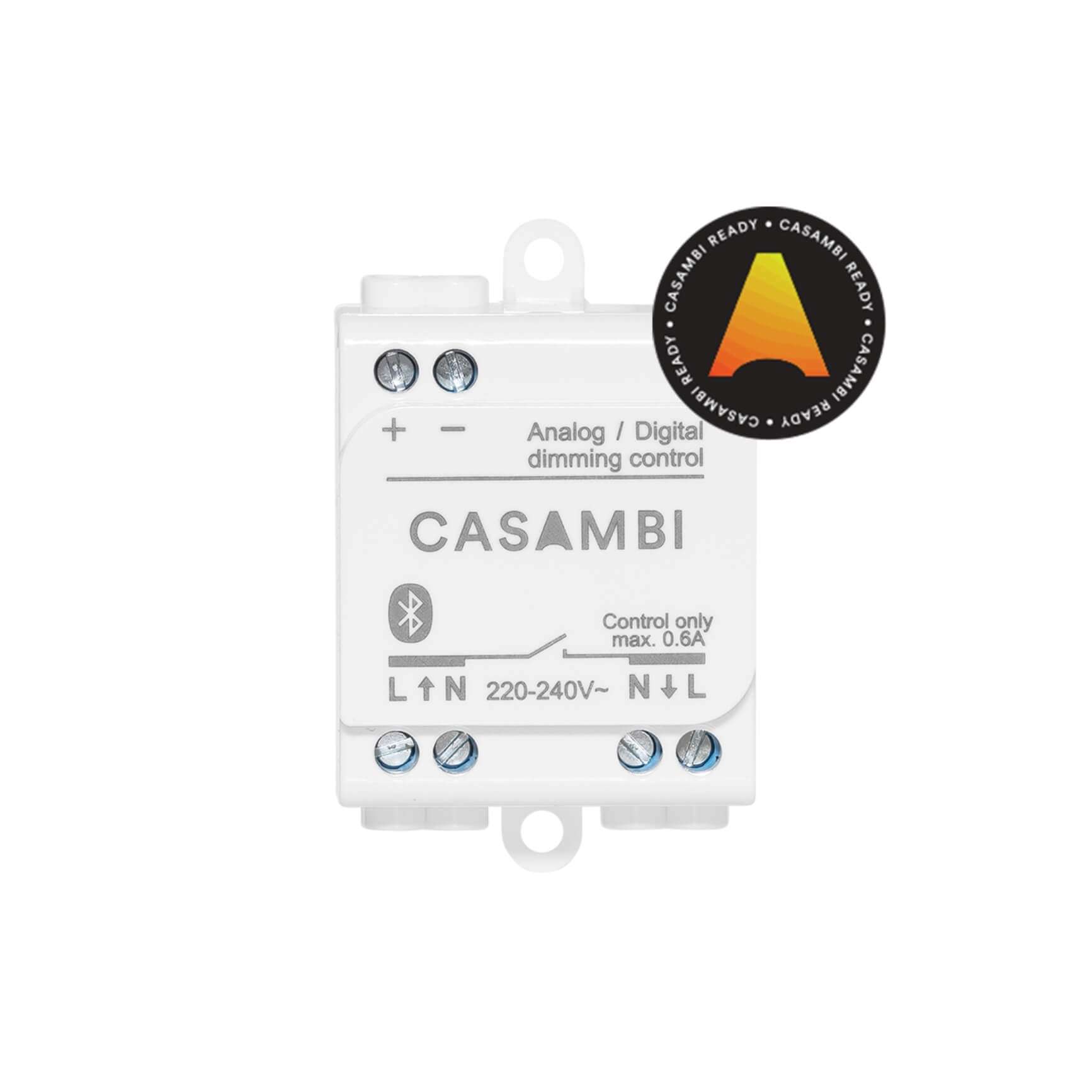

CBU-ASD-LR là bộ điều khiển LED driver của Casambi Technologies (Finland), kết hợp 3 loại output trong một unit 56,5 x 35,8 x 22,3mm:

  • DALI standalone: 9-12VDC, tối đa 6mA, cấp nguồn bus DALI trực tiếp
  • 0-10V analog: 0-10VDC, tối đa 6mA, cách ly điện khỏi line input
  • SSR relay: chuyển mạch phase 220-240VAC cho tải ngoại vi

Nguồn vào 220-240VAC 50Hz, dòng vào tối đa 0,6A. Tương thích toàn bộ Casambi network types và Casambi Pro (Evolution).

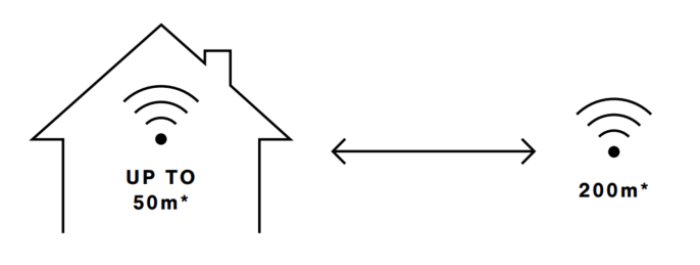

Điểm nổi bật về RF: công suất phát +8dBm, cao hơn so với CBU-A2D (+4dBm), dẫn đến tầm phủ thực tế 50m indoor và 200m open field khi dùng long-range mode. Với công trình có nhiều tầng hoặc không gian lớn, con số này có ý nghĩa rõ ràng trong giai đoạn thiết kế network.

Các chế độ output và fixture profiles

DALI Standalone

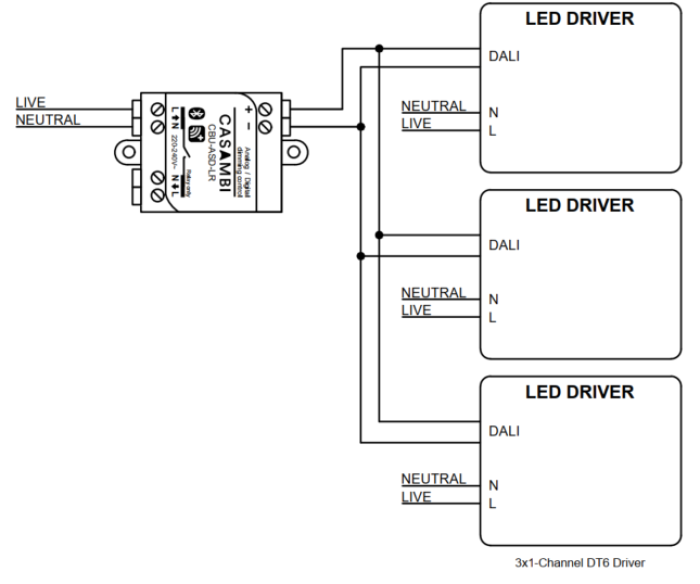

CBU-ASD-LR cấp nguồn bus DALI trực tiếp (9-12VDC/6mA), không cần PSU DALI ngoài. Hỗ trợ đầy đủ:

  • DALI Broadcast (RGB, TW, 2-4 channels)
  • DALI DT8 Tunable White (2700-6500K, 3000-5000K)
  • DALI DT8 RGB / RGB+TW / RGBW
  • DALI 2xDim (warm/cool mixer)
  • DALI Sensors (presence, daylight control)

0-10V Analog

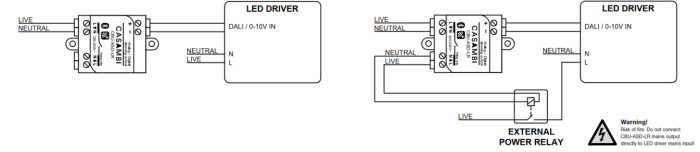

Ngõ ra 0-10V cách ly hoàn toàn khỏi line input, an toàn khi kết nối trực tiếp vào đầu vào 0-10V của driver LED hoặc ballast. Dòng tối đa 6mA đủ cho hầu hết driver thông thường.

SSR Relay

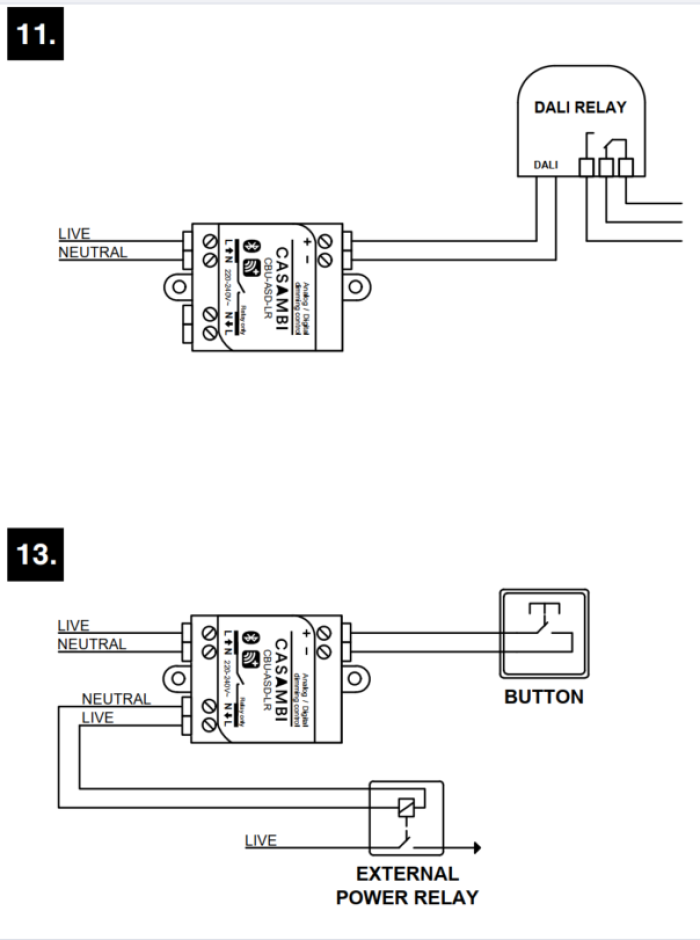

Ngõ ra SSR (Solid State Relay) chỉ dùng để kết nối external relay, không phải trực tiếp vào driver mains. Dùng cho ứng dụng on/off hoàn toàn hoặc chuyển mạch tải phụ trợ.

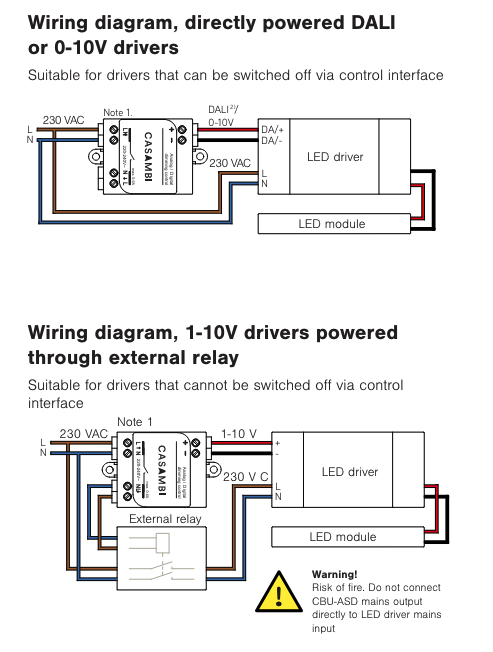

Sơ đồ kết nối

Sơ đồ kết nối

  • SSR relay output chỉ nối với external relay, không nối trực tiếp vào driver mains. Nhầm lẫn này có thể gây hỏng thiết bị.
  • Không lắp trong vỏ kim loại. Antenna BLE nằm trong thân thiết bị, kim loại sẽ suy giảm tín hiệu nghiêm trọng dù công suất phát +8dBm.
  • Khoảng cách nút nhấn tối đa nên kiểm tra thực tế tại công trình sau lắp đặt. Long-range mode cần được bật trong cấu hình network, không phải mặc định.

Casambi Long-Range: khi nào thực sự cần +8dBm

  • Phần lớn dự án chiếu sáng văn phòng thông thường hoạt động tốt với controller BLE +4dBm và tầm phủ 30-50m indoor. Long-range thực sự có giá trị trong các tình huống:
  • Kho, xưởng sản xuất, nhà kho lớn: Không gian thông thoáng nhưng diện tích lớn, đặt controller ở trung tâm cần phủ tới các góc xa 30-40m.
  • Tòa nhà có tường bê tông cốt thép dày: Mỗi tường bê tông suy giảm tín hiệu 5-10dB. +8dBm tạo ra buffer 4dB so với +4dBm, đủ để xuyên thêm 1 lớp tường.
  • Facade ngoài trời hoặc mái: Controller trong phòng kỹ thuật điều khiển thiết bị đèn ngoài trời ở khoảng cách 80-150m open field.
  • Lưu ý: long-range mode yêu cầu network được cấu hình phù hợp, không phải mặc định. Cần kiểm tra trong Casambi App khi setup.

Ứng dụng theo loại công trình

  • Showroom, retail đa tầng: DALI DT8 RGB cho điều khiển màu sắc từng khu trưng bày, 0-10V cho khu chiếu sáng general, SSR relay cho circuit chính. Một CBU-ASD-LR quản lý đa dạng tải trong cùng một tủ điện.
  • Kho lưu trữ, nhà máy: DALI Sensors kết hợp cảm biến hiện diện và thu hoạch ánh sáng ban ngày. Long-range BLE phủ không gian lớn với ít unit hơn.
  • Bảo tàng, gallery: DALI DT8 TW (2700-6500K) điều chỉnh nhiệt độ màu theo nhu cầu trưng bày. DALI DT8 RGB cho accent lighting màu sắc.
  • Văn phòng thương mại: 0-10V cho driver chiếu sáng general, SSR cho on/off circuit riêng, DALI Sensors cho daylight harvesting và presence detection.

Kết luận

CBU-ASD-LR là lựa chọn khi dự án yêu cầu đồng thời: DALI standalone, 0-10V cách ly, SSR relay, và tầm phủ BLE xa hơn chuẩn. Ba output trong một unit 56,5 x 35,8 x 22,3mm và công suất phát +8dBm là những thông số quyết định khi thiết kế hệ thống chiếu sáng thương mại quy mô vừa đến lớn.

Giới hạn cần ghi nhớ: nguồn vào 220-240VAC không phải toàn cầu, SSR relay chỉ cho external relay không phải driver trực tiếp, và long-range mode cần cấu hình riêng. Nắm rõ những điểm này trước khi đưa vào thiết kế tránh phải thay thiết bị sau khi thi công.

Cần tư vấn chọn fixture profile phù hợp với driver DALI cụ thể hoặc tính toán layout network long-range? Liên hệ KNXStore.vn để được hỗ trợ kỹ thuật.

CBU-ASD-LR là sinking output (kéo xuống 0V để điều khiển). Hầu hết driver LED 0-10V sourcing output từ nội bộ, cần sinking controller. Tuy nhiên, nếu driver yêu cầu sourcing signal, cần kiểm tra datasheet driver cụ thể trước khi kết nối.

Câu hỏi thường gặp

CBU-ASD-LR có công suất phát +8dBm (so với +4dBm của CBU-A2D), tầm phủ indoor cao hơn và hỗ trợ long-range 200m outdoor. Ngoài ra, CBU-ASD-LR tích hợp SSR relay output là tính năng CBU-A2D không có. Nguồn vào là 220-240VAC (chỉ EU/VN), trong khi CBU-A2D hỗ trợ 100-240VAC toàn cầu. Chọn CBU-ASD-LR khi cần tầm phủ xa hơn hoặc cần relay output trong cùng unit.

CBU-ASD-LR không thể điều khiển đồng thời cả DALI và 0-10V hai phiên bản này là riêng biệt, phải chọn một khi chọn profile. Mỗi module chỉ chạy một profile tại một thời điểm, không có profile nào kết hợp cả hai output song song. Nếu cần cả hai, dùng hai module riêng rồi ghép chung vào một Casambi network để điều khiển đồng bộ.

9-12VDC/6mA, tương đương CBU-A2D. Đủ cho 1 driver DALI hoặc 1 cảm biến DALI thụ động. Không đủ cho nhiều driver DALI song song. Nếu cần nhiều driver DALI, cần bổ sung nguồn DALI ngoài hoặc dùng CBU-DA-1P.

Không. Đây là Standalone DALI, không tuân thủ IEC 62386, chỉ dùng trong hệ thống đóng, không đấu chung với DALI bus ngoài.

CBU-ASD-LR là sinking output (kéo xuống 0V để điều khiển). Hầu hết driver LED 0-10V sourcing output từ nội bộ, cần sinking controller. Tuy nhiên, nếu driver yêu cầu sourcing signal, cần kiểm tra datasheet driver cụ thể trước khi kết nối.
