SRP-CS9105-24-75LCVT: LED Driver Casambi 75W Tunable White cho LED Strip CCT Thương Mại
Cove lighting và linear light ngày càng phổ biến trong thiết kế nội thất thương mại, và yêu cầu không chỉ dừng ở dimming nữa mà còn cần điều chỉnh nhiệt độ màu theo thời gian trong ngày. Để thực thi Human Centric Lighting với LED strip CCT mà không cần chạy thêm dây điều khiển hay lắp controller bổ sung, SRP-CS9105-24-75LCVT của Sunricher cung cấp 2 kênh WW/CW độc lập tích hợp Casambi Bluetooth on-board, điều khiển hoàn toàn qua app và wall switch.
SRP-CS9105-24-75LCVT là gì và 2 kênh WW/CW cho LED strip CCT hoạt động như thế nào

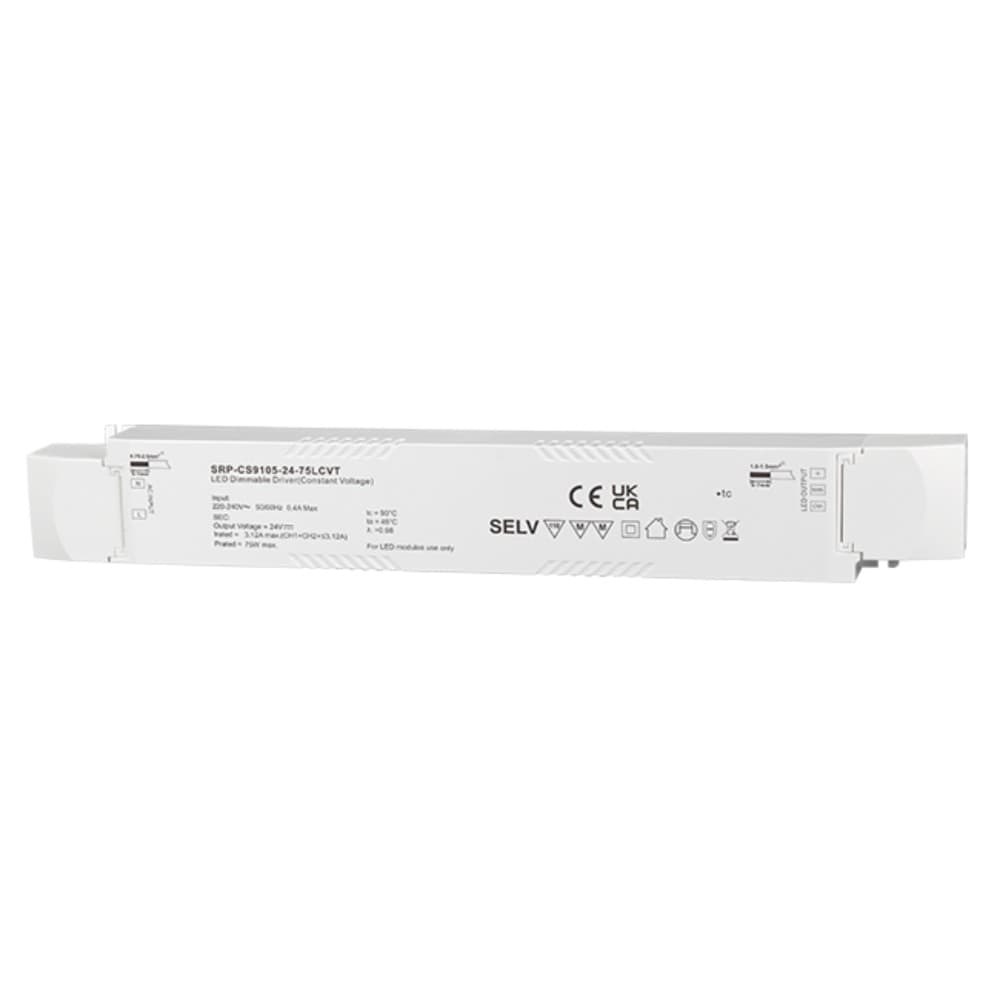

SRP-CS9105-24-75LCVT là LED driver Constant Voltage 2 kênh 24VDC, công suất tổng 75W, tích hợp Casambi Bluetooth với on-board antenna, hỗ trợ điều khiển Tunable White cho LED strip CCT.
Cơ chế hoạt động: driver có 2 output riêng biệt, kênh WW (Warm White) đấu vào dải chip LED ấm của strip CCT và kênh CW (Cool White) đấu vào dải chip LED lạnh. Casambi App gửi lệnh nhiệt độ màu target và mức sáng xuống driver, driver tự phân bổ công suất PWM cho từng kênh để đạt CCT đó. Không cần bộ xử lý CCT riêng, toàn bộ logic chạy trong Casambi.
Giới hạn quan trọng: tổng công suất 75W chia cho 2 kênh WW+CW, không phải 75W mỗi kênh. Tổng dòng ra CH1+CH2 không vượt 3.125A. LED strip phải là loại CCT có 2 dải chip WW và CW riêng biệt (strip 4 dây hoặc 3 dây CCT).
Kiến trúc 2 kênh WW/CW: điều khiển nhiệt độ màu không cần controller bổ sung
Kênh WW (Warm White output):
- Điện áp ra: 24VDC, dung sai ±3%
- Dimming PWM: 0.1%-100%
- Đấu vào dải chip Warm White của LED strip CCT
Kênh CW (Cool White output):
- Điện áp ra: 24VDC, dung sai ±3%
- Dimming PWM: 0.1%-100%
- Đấu vào dải chip Cool White của LED strip CCT
Tổng công suất: 75W, CH1+CH2 ≤ 3.125A

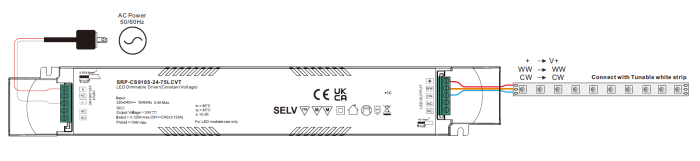

Wiring: Strip CCT 4 dây (V+, WW, CW, GND) hoặc 3 dây CCT tùy loại strip. Xem wiring diagram trong datasheet để đấu đúng cực.
Casambi tích hợp:
- On-board antenna, không cần module ngoài
- Điều khiển qua Casambi App và Casambi wall switch
- Cài scene CCT và schedule trong app
Casambi Bluetooth Mesh: Tunable White strip không cần gateway, không cần dây tín hiệu bổ sung
SRP-CS9105-24-75LCVT với on-board antenna vận hành trong mạng mesh Casambi mà không cần hub hay gateway cho điều khiển local. Casambi App gửi lệnh CCT target trực tiếp đến driver qua BLE, driver tự phân bổ PWM cho WW và CW.
Tối đa 250 node trên 1 Casambi Classic network. Scene CCT và schedule (sáng 5000K, chiều 3000K, tối 2700K) cài trực tiếp trong app, không phát sinh chi phí license.
Driver thuộc Casambi Classic network. Dự án yêu cầu Evolution hoặc cloud API cần xác nhận trước. Remote access qua internet cần Casambi Gateway riêng.
Ứng dụng theo loại công trình
Văn phòng cao cấp: Cove lighting CCT dọc trần, cài schedule tự động 5000K buổi sáng kích thích tập trung, 3500K buổi chiều giảm mỏi mắt, 2700K khi làm việc muộn. Lighting Designer không cần hạ tầng bổ sung vì toàn bộ logic CCT chạy trong Casambi mesh.
Khách sạn, resort: Linear light CCT trong lobby, hành lang, phòng họp. Scene Welcome 3500K/70%, Scene Night 2700K/20%, Scene Bright 4500K/100% cài sẵn trong app, staff chuyển bằng wall switch hoặc app.
Bệnh viện, phòng khám: Hành lang và phòng bệnh nhân dùng strip CCT, điều chỉnh từ 5000K ban ngày xuống 2700K ban đêm giúp bệnh nhân không bị ảnh hưởng nhịp sinh học. Một driver 75W đủ cho đoạn cove lighting CCT trong phòng bệnh nhân tiêu chuẩn.
Giáo dục, thư viện: Indirect light CCT qua cove trần, tự động điều chỉnh theo giờ học. Kết hợp với cảm biến ánh sáng ban ngày trong cùng network Casambi để tiết kiệm điện.
F&B, nhà hàng cao cấp: Cove lighting CCT tạo không khí khác nhau theo ca: sáng 4000K, tối 2700K ấm áp. Không cần chạy dây điều khiển 0-10V hay DALI, tiết kiệm chi phí thi công.
Câu hỏi thường gặp
SRP-CS9105-24-75LCVT khác gì so với SRP-CS9105-24-75LCV?
75LCVT có 2 kênh WW+CW hỗ trợ Tunable White cho LED strip CCT. 75LCV chỉ có 1 kênh cho strip 1 màu cố định. Cùng công suất 75W, cùng kích thước, cùng inrush. Chọn theo loại strip đang dùng trong dự án.
Loại LED strip CCT nào tương thích với SRP-CS9105-24-75LCVT?
Strip CCT 24V có 2 dải chip riêng biệt (WW + CW), thường là strip 4 dây (V+, WW, CW, GND) hoặc 3 dây CCT. Strip RGB, RGBW hay strip 1 màu không dùng được với driver này. Kiểm tra wiring diagram strip trước khi kết nối.
Tổng công suất 75W chia cho 2 kênh nghĩa là gì trong thực tế?
Nghĩa là tổng công suất WW + CW không được vượt 75W. Ví dụ: nếu kênh WW dùng 40W, kênh CW chỉ còn 35W. Driver tự quản lý phân bổ theo lệnh CCT từ Casambi App. Khi đặt 100% sáng ở bất kỳ CCT nào, tổng công suất đều không quá 75W.
Có thể cài lịch CCT tự động theo giờ không?
Có. Casambi App cho phép tạo schedule với CCT và dim level khác nhau theo giờ và ngày trong tuần, chạy hoàn toàn local trong network Casambi không cần internet hay gateway.
Một driver 75W kéo được bao nhiêu mét strip CCT?
Strip CCT 10W/m: khoảng 6.7m. Strip CCT 14.4W/m: khoảng 4.5m. Tính theo tổng công suất WW+CW không vượt 75W x 90%.
Kết luận
SRP-CS9105-24-75LCVT là lựa chọn phù hợp khi dự án yêu cầu Tunable White cho LED strip 24V tích hợp Casambi Bluetooth mà không cần controller CCT riêng. On-board antenna, 2 kênh WW/CW độc lập, PF>0.98 và bảo hành 5 năm đảm bảo vận hành ổn định trong dự án thương mại dài hạn.
Giới hạn cần nhớ: 75W tổng 2 kênh, chỉ dùng với strip CCT 24V có chip WW/CW riêng, IP20 cần hộp bảo vệ, inrush 53.6A yêu cầu tính MCB cẩn thận. Nếu tổng tải vượt 75W, cần dùng SRP-CS9105-24-100LCVT hoặc SRP-CS9105-24-150LCVT.
