SRP-CA9105N-25CC250-700 LED Driver 1 Kênh Casambi 25W NFC Cho Đèn Panel Và Downlight Thương Mại
Trong dự án chiếu sáng văn phòng hay trung tâm thương mại, Lighting Designer thường gặp tình huống này: driver lắp xong trong trần hạ, đèn sáng nhưng độ sáng chưa đồng đều giữa các vùng. Với driver truyền thống, muốn chỉnh dòng phải tháo trần, tháo driver mất cả buổi.
SRP-CA9105N-25CC250-700 giải quyết bằng NFC: đưa điện thoại lại gần, chỉnh dòng từ 250mA đến 700mA bước 0.1mA, ghi cấu hình xong trong vài phút mà không đụng đến trần.
SRP-CA9105N-25CC250-700 là gì và NFC programming có ý nghĩa gì trong thực tế thi công

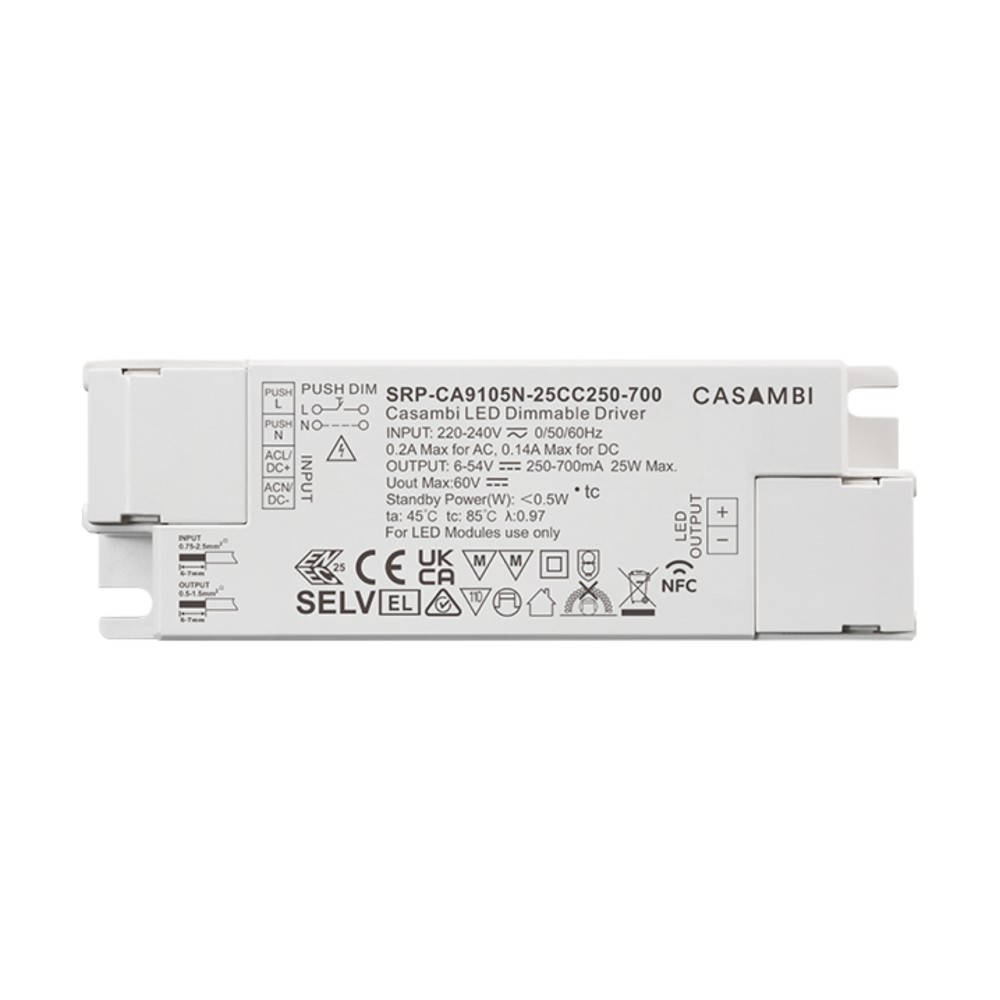

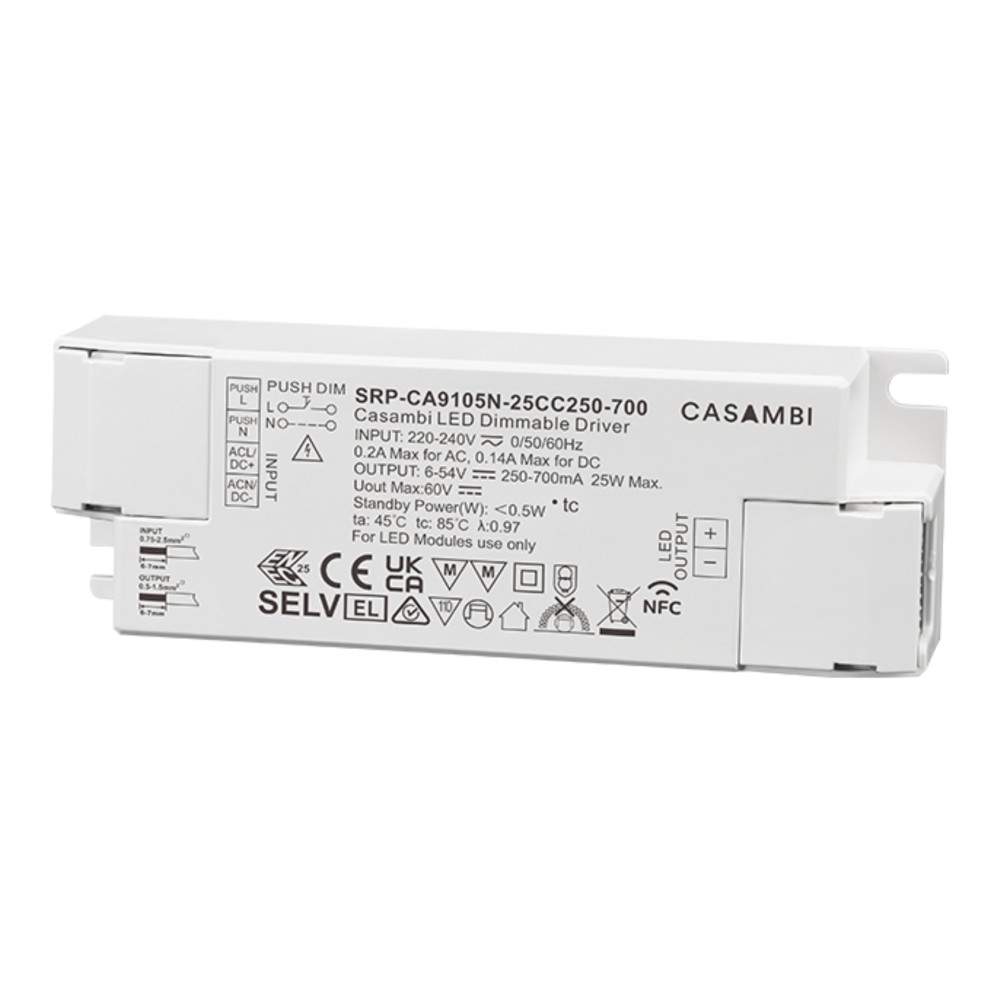

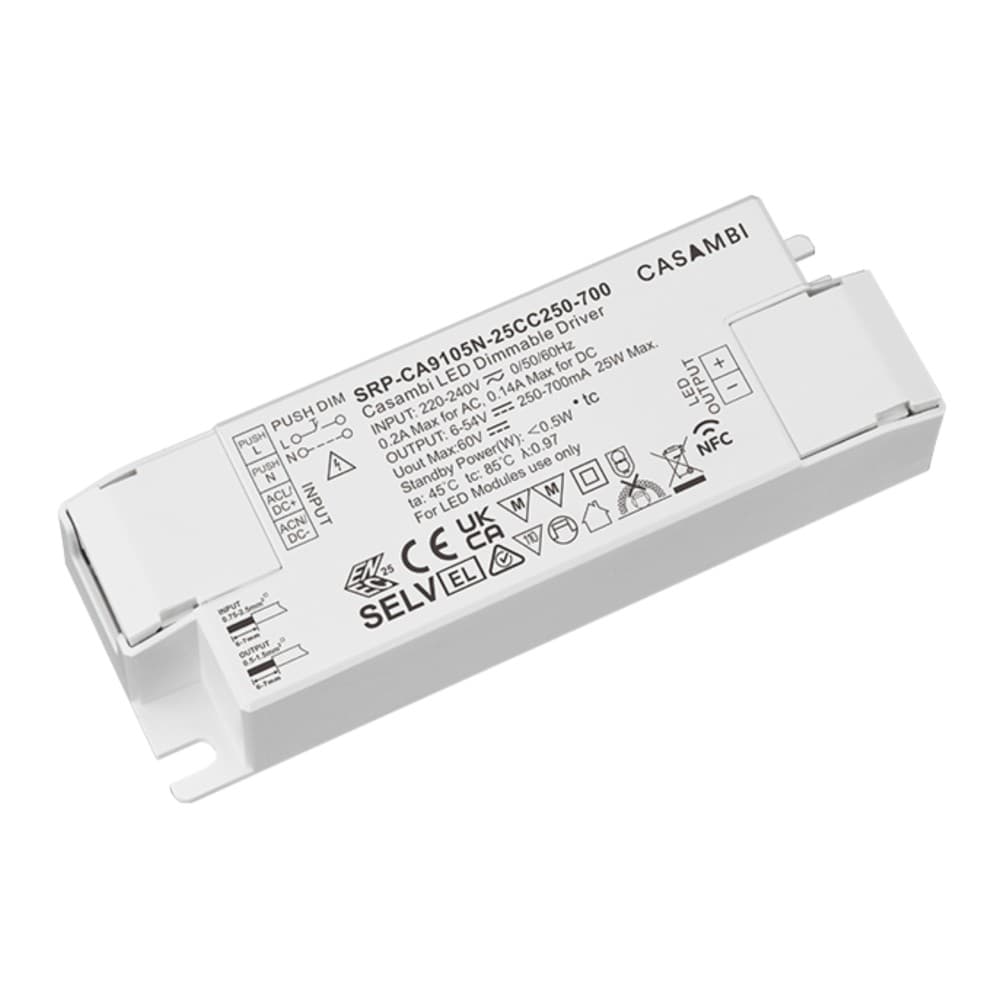

SRP-CA9105N-25CC250-700 là LED driver Constant Current 1 kênh, công suất 25W, tích hợp Casambi Bluetooth Low Energy, vận hành trong mạng mesh Casambi không cần hub hay gateway trung tâm.
Điểm kỹ thuật nổi bật nhất là NFC programming qua SR NFC Tool. Dòng ra mặc định 500mA, có thể chỉnh về bất kỳ giá trị nào từ 250mA đến 700mA bước 0.1mA hoàn toàn không cần tháo driver hay can thiệp phần cứng.
Với luminaire panel light tích hợp driver bên trong, đây là khoản tiết kiệm công đáng kể trong giai đoạn commissioning và điều chỉnh sau khi bàn giao.
Lưu ý quan trọng: dòng tối thiểu của model 25CC là 250mA (không phải 100mA như model 15CC). Nếu đèn cần chạy ở dòng thấp hơn 250mA để giảm công suất, cần xem xét model SRP-CA9105N-15CC100-700 thay thế.
Kiến trúc 1 kênh: output tự điều chỉnh điện áp theo tải
SRP-CA9105N-25CC250-700 có 1 kênh Constant Current, tự động điều chỉnh điện áp ra theo tải đèn:
Output:
- Dòng ra: 250-700mA, chỉnh qua NFC bước 0.1mA, mặc định 500mA
- Điện áp ra: 6-54VDC (tối đa 60V)
- Công suất tối đa: 25W
- Current accuracy: ±3% (±1% tại một số dải full load)
Input:
- Điện áp vào: 220-240VAC hoặc 220-240VDC
- Dải tuyệt đối: 196-264VAC/VDC
- Tần số: 0/50/60Hz
Dimming:
- Giao thức: Casambi Bluetooth
- Dải dimming: 0.01%-100% tại dòng tối đa
- Phương pháp: Amplitude hoặc CCR (chọn qua NFC)
- Curve: Linear hoặc Logarithmic (chọn qua NFC)

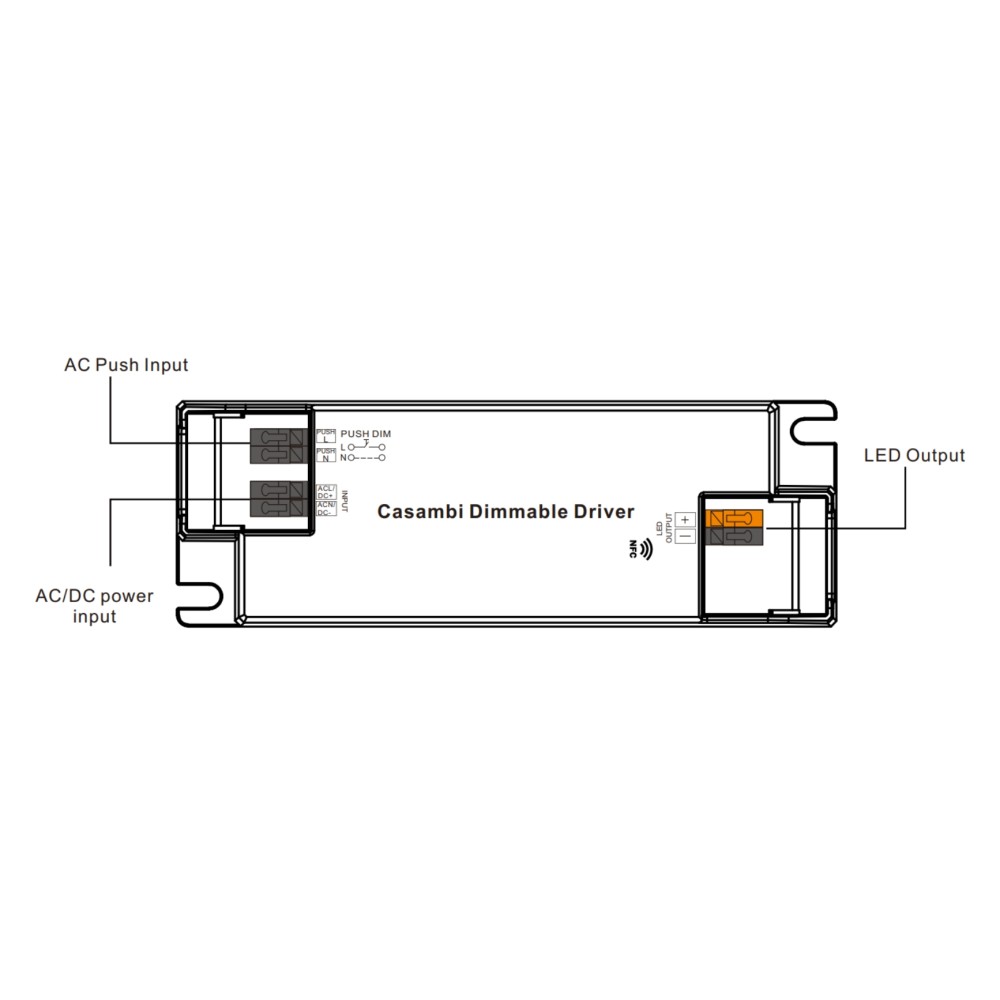

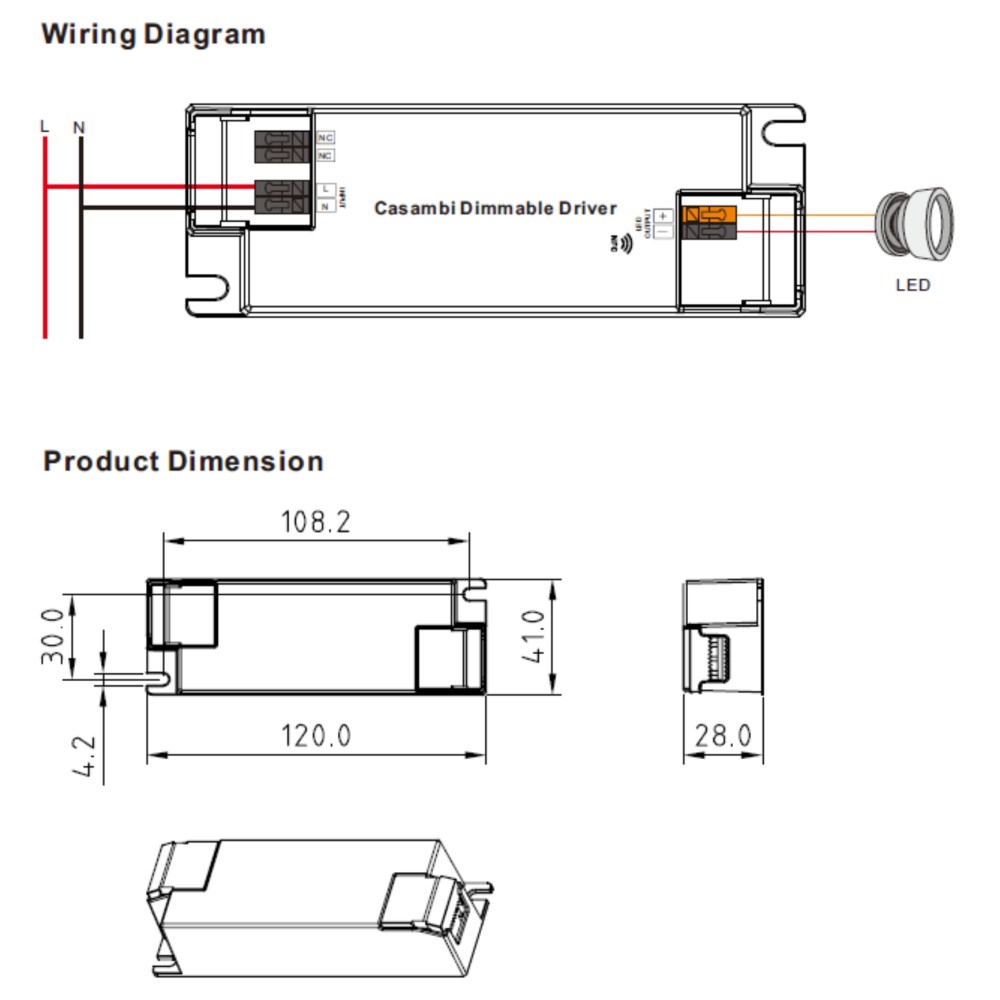

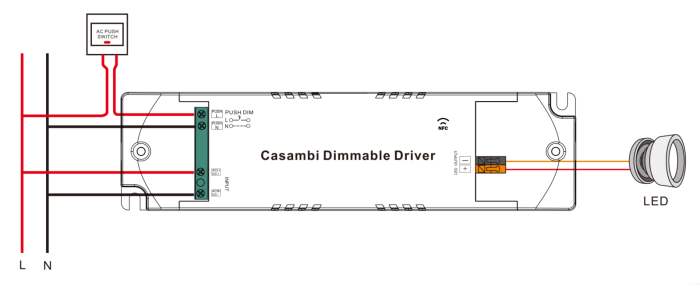

Push Dim vật lý: Cổng PUSH DIM cho phép vận hành local không cần app. Short press: bật/tắt. Long press: dim lên/xuống. Hai sơ đồ đấu nối: Application 1 (không push switch) và Application 2 (có push switch qua AC).
Quick Connector Box — phụ kiện tùy chọn: Driver 25W tương thích với SRP-Loopbox-01 (loop in/loop out) và SRP-Loopbox-02 (Plug & Play Wago terminal). Tiết diện dây 0.5-2.5mm² (AWG 14-20). Đặc biệt hữu ích khi lắp nhiều driver nối tiếp trong trần hạ — rút driver ra không cần tuốt lại dây. Lưu ý: vỏ driver 25W thấp hơn Loop Box, cần đệm gasket khi lắp kết hợp tùy điều kiện thực tế.
Cấu hình thiết bị bằng NFC Tool
Lưu ý:
- Không cấp nguồn cho thiết bị trong suốt quá trình lập trình.
- Điện thoại phải có chức năng NFC và bật nó lên.
- Nếu không tải được ứng dụng, hãy liên hệ nhà cung cấp.
Casambi Bluetooth Mesh: không hub, không dây điều khiển bổ sung
SRP-CA9105N-25CC250-700 vận hành trong mạng mesh Casambi Bluetooth Low Energy. Mỗi driver là 1 node đồng thời thực thi lệnh dimming và đóng vai repeater trong mạng — tối đa 250 node trên 1 Casambi Classic network, không cần thiết bị hạ tầng thêm cho điều khiển local.
Điều khiển qua Casambi App (iOS/Android miễn phí) hoặc push button vật lý. Không phát sinh chi phí license phần mềm.
Lưu ý: SRP-CA9105N-25CC250-700 là thiết bị Casambi Classic. Dự án yêu cầu Casambi Evolution (cloud API, quản lý quyền người dùng, tích hợp BACnet/IP) cần xác nhận tương thích trước khi chọn driver này. Truy cập từ xa qua internet cần thêm Casambi Gateway riêng.
Ứng dụng theo loại công trình
Văn phòng mặt sàn lớn, open space: Panel light 600×600mm hay linear luminaire thường dùng driver 25W. Dimming theo lịch (sáng buổi sáng, giảm buổi chiều) hoặc kết hợp cảm biến ánh sáng ban ngày. Chỉnh dòng qua NFC cho từng vùng đảm bảo độ đồng đều lux theo tiêu chuẩn EN12464 mà không cần can thiệp phần cứng.
Trung tâm thương mại, khu bán lẻ: Driver 25W phù hợp cho đèn track spotlight công suất trung bình (15-25W chip). Dimming theo giờ mở cửa, tự động giảm 20% ngoài giờ cao điểm. Quick Connector Box giúp thay driver bảo trì nhanh mà không ảnh hưởng đến dây nối.
Khách sạn khu vực công cộng: Hành lang, lobby, phòng họp dùng panel light hay downlight 25W. Kết hợp push button tại công tắc phòng cho staff vận hành local, scene phức tạp hơn cài qua Casambi App.
Giáo dục, y tế: Panel light 25W trong phòng học, phòng khám yêu cầu dimming mượt không flicker (0.01% đảm bảo tắt êm), tuổi thọ >100.000 giờ giảm chi phí thay thế trong vòng đời công trình.
Câu hỏi thường gặp
SRP-CA9105N-25CC250-700 khác gì so với SRP-CA9105N-15CC100-700?
Hai điểm khác biệt chính: công suất (25W vs 15W) và dải dòng tối thiểu (250mA vs 100mA). Driver 25W phù hợp đèn panel, linear công suất trung bình; driver 15W phù hợp downlight, spotlight nhỏ cần chỉnh dòng về thấp hơn 250mA. Inrush cũng khác: 5.64A/72µs (25W) vs 3.96A/90µs (15W) — ảnh hưởng đến số driver tối đa trên cùng MCB.
Một MCB chịu được tối đa bao nhiêu SRP-CA9105N-25CC250-700?
Theo datasheet (ABB S200 series): MCB B16 = 42 driver, C16 = 56 driver, D16 = 64 driver. Số lượng giảm khi nhiệt độ môi trường MCB vượt 30°C hoặc nhiều MCB lắp sát nhau. Khuyến nghị Type C MCB.
Dòng tối thiểu 250mA có ảnh hưởng gì đến dim xuống thấp không?
Dòng tối thiểu 250mA là giới hạn cài đặt qua NFC tức là mức dòng định mức thấp nhất bạn có thể set cho driver. Dimming range 0.01%-100% vẫn hoạt động bình thường từ mức dòng đã cài đó. Ví dụ: set dòng 350mA, driver sẽ dim từ 0.01% đến 100% của 350mA.
SRP-CA9105N-25CC250-700 có hỗ trợ Tunable White không?
Không. Đây là model CC (Constant Current) 1 kênh 1 màu cố định. Nếu cần Tunable White (điều chỉnh nhiệt độ màu warm/cool), dùng model SRP-CA9105N-25CCT250-700 cùng công suất 25W.
Kết luận
SRP-CA9105N-25CC250-700 là lựa chọn thực dụng cho SI thi công đèn panel, linear và luminaire 25W trong dự án văn phòng, thương mại, giáo dục cần Casambi Bluetooth. NFC programming linh hoạt, hiệu suất >83%, Quick Connector Box tùy chọn và tuổi thọ >100.000 giờ là những điểm mạnh rõ ràng cho ứng dụng dài hạn.
Giới hạn cần ghi nhớ: dòng tối thiểu 250mA (không xuống được 100mA như model 15W), 1 kênh CC không hỗ trợ CCT, IP20 chỉ trong nhà, inrush 5.64A cần tính lại MCB load so với model 15W. Biết rõ giới hạn này giúp tư vấn đúng ngay từ đầu thay vì phải đổi driver giữa chừng.
