Kanonbus KTS0-DALI KNX-DALI Gateway Tích Hợp Chiếu Sáng Thương Mại
Trong các dự án chiếu sáng thương mại quy mô trung đến lớn, DALI là tiêu chuẩn cho dimming và color control. Nhưng khi tòa nhà chạy nền tảng KNX, câu hỏi đặt ra là làm thế nào để bridge DALI vào KNX mà không mất hàng ngày cấu hình group address thủ công trong ETS.
Kanonbus KTS0-DALI giải quyết đúng bài toán đó. Gateway này kết nối KNX TP với bus DALI, hỗ trợ DALI 2.0 và DT8, tích hợp sẵn group address mapping, và commissioning qua web browser thông qua KTS host.
KTS0-DALI Là Gì? KNX-DALI Gateway Cho Chiếu Sáng Thương Mại

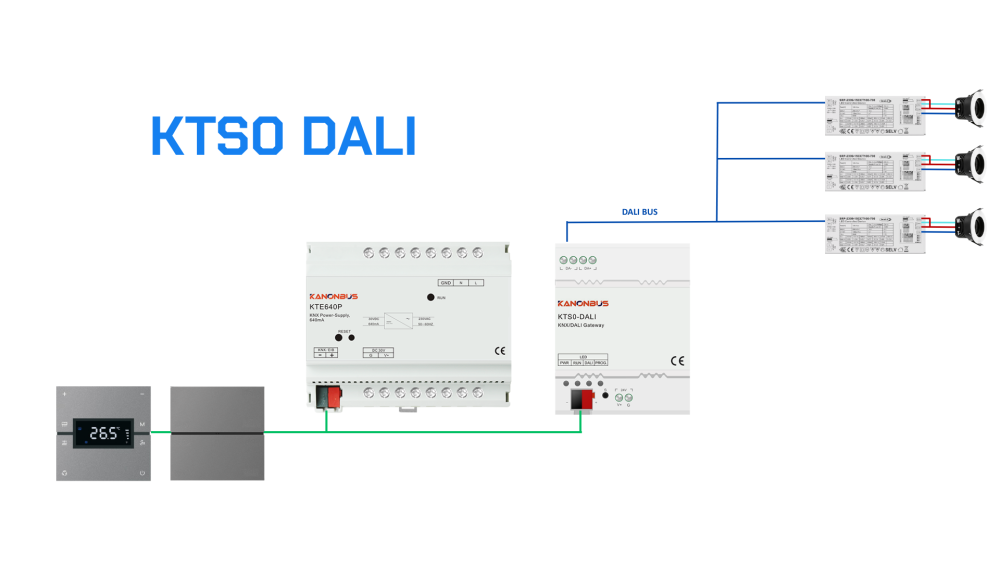

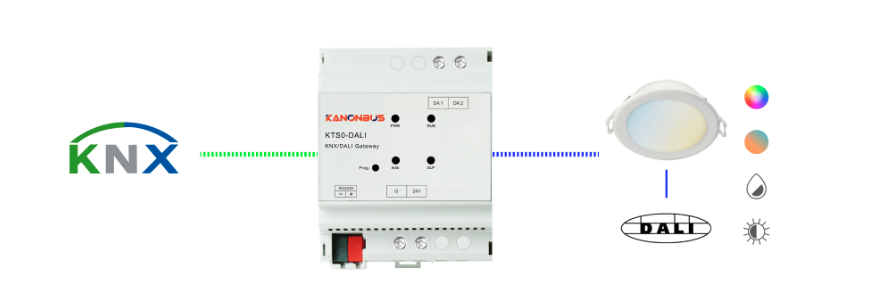

KTS0-DALI nhận lệnh từ KNX bus TP và dịch sang lệnh DALI gửi đến ballast hoặc driver trên bus DALI. Chiều ngược lại, trạng thái từng đèn (brightness, color temperature, fault) được feedback về KNX theo thời gian thực.

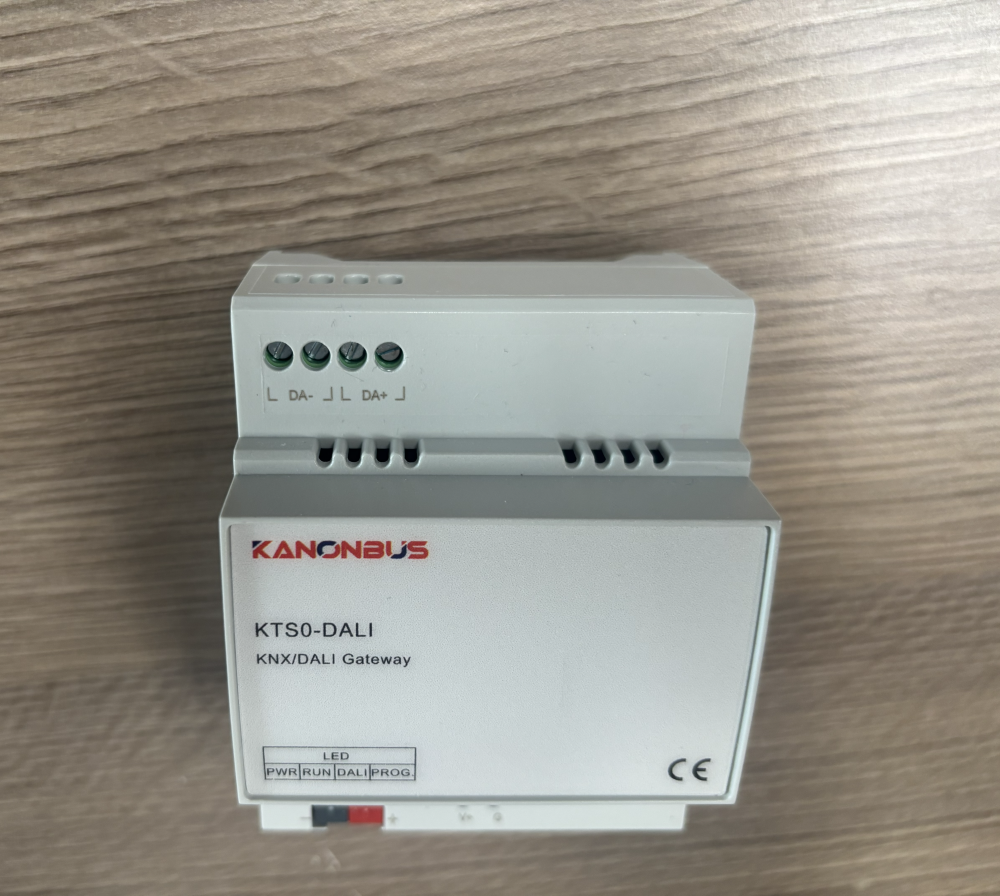

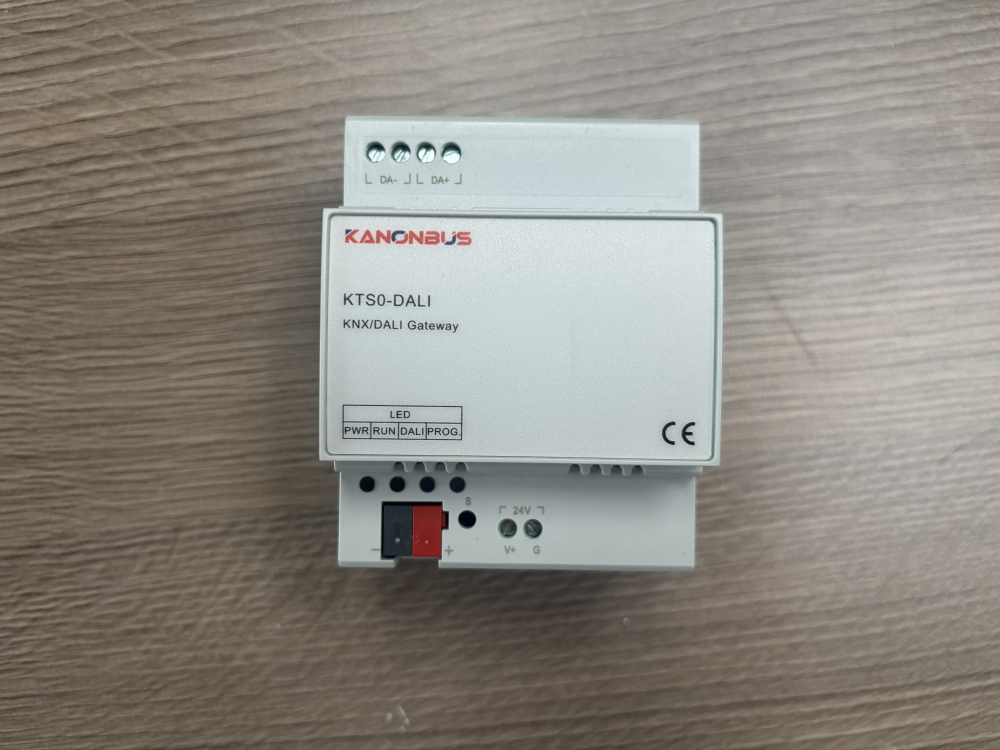

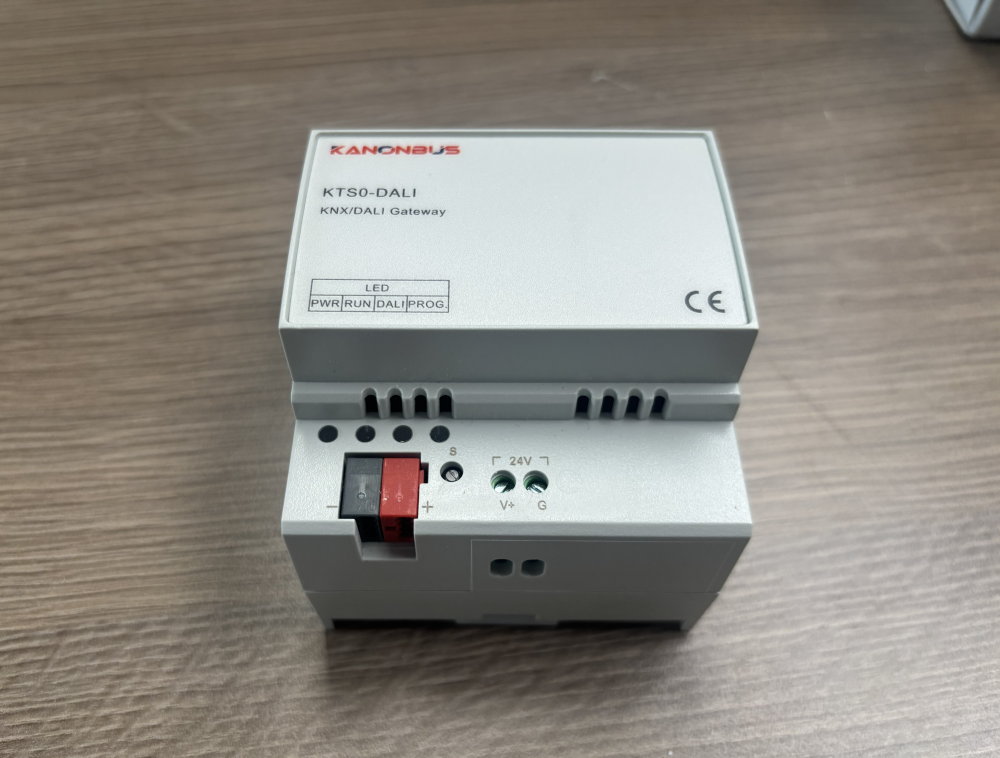

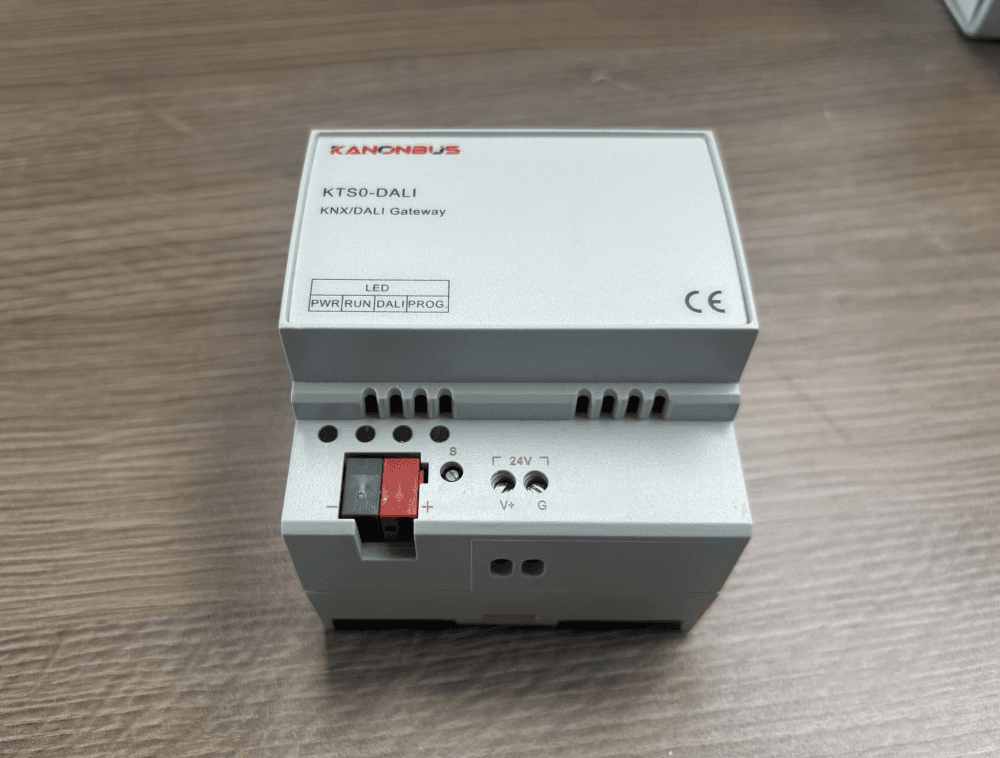

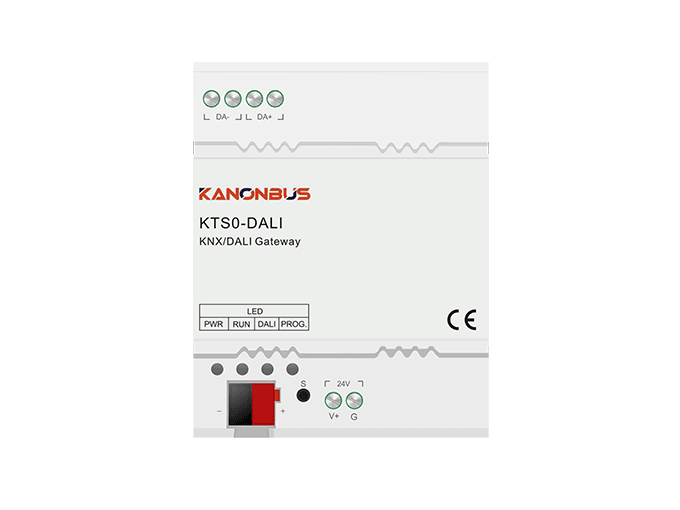

Thiết bị lắp trên DIN rail, kích thước 72mm x 90mm x 64mm, đạt IP20. Nhiệt độ hoạt động 0 đến 70 độ C, phù hợp tủ điện trong công trình thương mại tiêu chuẩn. KTS0-DALI hỗ trợ tối đa 64 DALI ballast trên một bus DALI duy nhất, lập trình theo chuẩn S mode qua ETS.
Thiết bị nhắm đến KNX integrator và lighting designer làm việc trên dự án thương mại: văn phòng, khách sạn, showroom, trung tâm thương mại, bất kỳ công trình nào cần điều khiển chiếu sáng DALI từ hệ thống KNX.
Nguồn Điện KNX Bus Cộng Nguồn Phụ 24V DC Bắt Buộc
KTS0-DALI lấy nguồn hoạt động từ KNX bus (21V đến 30V DC, tiêu thụ 10mA). Không cần nguồn DC riêng cho phần KNX, đây là ưu điểm so với nhiều gateway yêu cầu nguồn ngoài riêng cho cả hai phía.
Tuy nhiên, để DALI bus hoạt động, cổng Auxiliary Power (cổng 8) bắt buộc phải nối DC24V/0.5A. Đây là nguồn cấp cho DALI Power Supply tích hợp sẵn bên trong thiết bị. Nếu thiếu 24V aux, DALI bus không có điện dù KNX đang chạy bình thường, và LED DLP sẽ tắt hoàn toàn thay vì sáng đỏ cố định.
LED DLP là chỉ thị kép: sáng đỏ cố định nghĩa là 24V aux kết nối OK và DALI bus đang hoạt động. LED DLP tắt nghĩa là hoặc chưa nối 24V aux, hoặc DALI bus đang bị ngắn mạch. Kỹ thuật viên cần kiểm tra hai trường hợp này ngay khi thấy DLP tắt.
Tóm lại: một cặp dây từ KNX bus cộng một nguồn DC24V riêng, và KTS0-DALI sẵn sàng cấp nguồn cho toàn bộ 64 DALI device trên bus.
DALI 2.0 Và DT8 Kiểm Soát Màu Sắc Đầy Đủ
KTS0-DALI tương thích DALI 2.0 và hỗ trợ Device Type 8 (DT8), tức là điều khiển màu sắc đầy đủ cho các fixture hiện đại:
- Color temperature (CCT): điều chỉnh nhiệt độ màu tuyệt đối (ví dụ 3000K, 4000K, 5000K) hoặc tương đối (warm/cool step)
- RGB: điều khiển ba kênh màu độc lập qua KNX GA 3 bytes
- RGBW và RGB+CCT: cho các fixture tích hợp nhiều loại LED
Đối với dự án yêu cầu Human Centric Lighting hoặc tunable white, DT8 là yêu cầu bắt buộc từ phía ballast. KTS0-DALI đáp ứng điều này từ phía gateway, miễn là ballast cũng hỗ trợ DT8.
Ngoài DT8, KTS0-DALI hỗ trợ đầy đủ dimming DALI chuẩn: dimming tuyệt đối (byte 0 đến 254), dimming tương đối (step up/down/stop theo 4-bit nibble), và on/off. Mỗi đèn có thể điều khiển theo sáu chiều độc lập qua KNX, từ switch đến màu sắc chi tiết.
Group Address KNX Tích Hợp Sẵn Plug And Play Không Cần Assign Thủ Công
Điểm khác biệt lớn nhất của KTS0-DALI là group address mapping được tích hợp sẵn (pre-integrated). Người commissioning không cần ngồi assign từng group address thủ công trong ETS.
Cấu trúc group address dùng main group mặc định là 7 (cấu hình 0 đến 31):
|
|---|
Ví dụ minh họa:
| Group address | Giá trị | Mô tả |
|---|---|---|
| 7/0/1 | 1 | Bật đèn DALI address 1 |
| 7/0/0 | 0 | Tắt tất cả đèn trên DALI bus |
| 7/0/2 | 255 | Set đèn DALI address 2 lên brightness cao nhất |
| 7/1/0 | 128 | Set brightness tất cả đèn về 50% |
| 7/2/3 | 5000 | Set color temperature đèn DALI address 3 lên 5000K |
| 7/4/0 | 9 | Dim up tất cả đèn |
| 7/4/0 | 8 | Dừng dim tất cả đèn |
Ví dụ thực tế: gửi lệnh On đến GA 7/0/5 để bật đèn DALI address 5. Gửi giá trị 128 đến GA 7/1/0 để set brightness tất cả đèn về 50%. Gửi 5000 đến GA 7/2/3 để set color temperature đèn DALI address 3 lên 5000K. Đọc GA 7/7/105 để lấy fault status đèn số 5.
Quy trình: import file .knxprod vào ETS, set main group trong parameters, compile và download. Không cần vẽ lại group address từ đầu.
Điều Khiển Từng Đèn Và Theo Group: 64 Đèn, Tối Đa 16 Group
KTS0-DALI hỗ trợ hai cấp điều khiển song song:
Single light control: mỗi DALI ballast (địa chỉ 1 đến 64) có group address KNX riêng cho switch, dimming, color temperature, và RGB. Điều khiển độc lập từng đèn, đọc feedback trạng thái từng đèn theo thời gian thực.
Group control: mỗi ballast có thể gán vào tối đa 16 group (group 0 đến 15, tương ứng GA sub-group 200 đến 215). Điều khiển cả nhóm với một lệnh KNX duy nhất. Một ballast có thể thuộc nhiều group cùng lúc, phù hợp với các scenario lighting phức tạp trong khách sạn hay trung tâm thương mại.
Two-level cache bên trong thiết bị đảm bảo khi điều khiển nhiều đèn đồng thời (broadcast brightness cho cả 64 đèn), không có packet nào bị drop. Việc assign ballast vào group thực hiện qua KTS host web interface, giữ cho ETS project gọn.

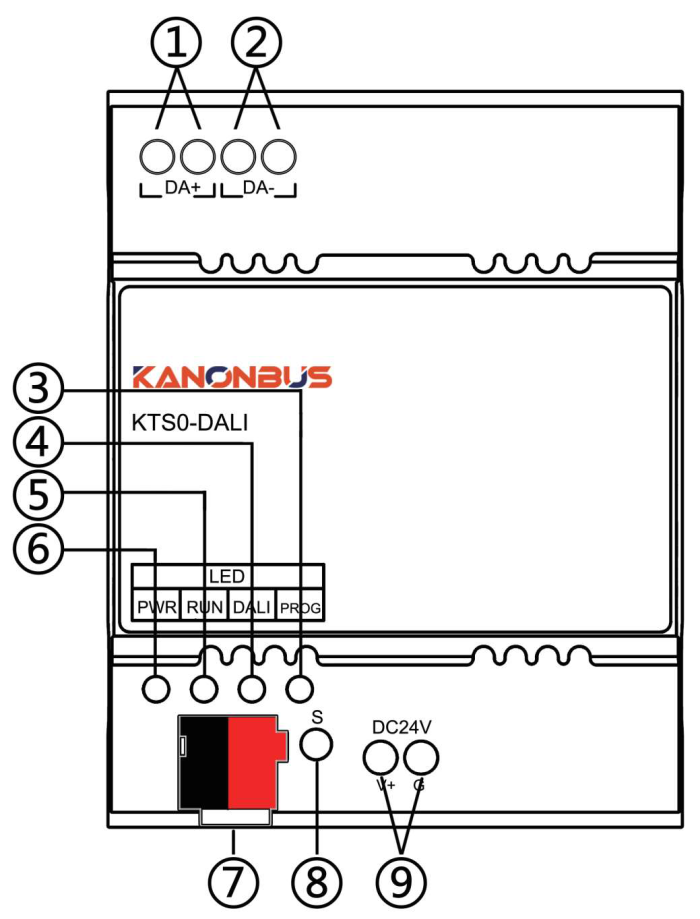

Sơ đồ chân và mô tả cổng kết nối của KTS0-DALI
| Vị trí | Ký hiệu | Mô tả |
|---|---|---|
| 1 | DA+ | Ngõ ra DALI bus: cực dương (+) |
| 2 | DA- | Ngõ ra DALI bus: cực âm (-) |
| 3 | PROG | LED chỉ thị programming: màu trắng |
| 4 | DALI | LED chỉ thị DALI bus: màu xanh lá, sáng khi DALI bus hoạt động bình thường |
| 5 | RUN | LED chỉ thị KNX: màu vàng |
| 6 | PWR | LED chỉ thị nguồn: màu cam, sáng khi có nguồn phụ 24V DC |
| 7 | KNX Connector | Kết nối KNX TP bus |
| 8 | Programming Button | Nút lập trình: nhấn để ghi physical address từ ETS |
| 9 | DALI power | Nguồn phụ 24V DC: V+ và G (GND) |
Lưu ý đấu nối:
- DALI bus là bus 2 dây không phân cực. Tuy nhiên nên đấu đúng DA+/DA- theo quy ước để dễ debug.
- Không đấu nguồn 230V AC vào terminal DALI bus, chỉ dùng cho tín hiệu DALI 16-18V DC.
- Nguồn phụ 24V DC (vị trí 9) bắt buộc, cấp nguồn cho toàn bộ mạch gateway và DALI power supply tích hợp.
Ý nghĩa LED indicator:
| LED | Màu | Trạng thái |
|---|---|---|
| PWR (6) | Cam | Sáng = có nguồn 24V DC |
| RUN (5) | Vàng | Sáng = kết nối KNX bình thường |
| DALI (4) | Xanh lá | Sáng = DALI bus hoạt động |
| PROG (3) | Trắng | Sáng đỏ khi nhấn nút programming, tắt sau khi download xong |
Phát Hiện Lỗi Ba Cấp: Ballast, Bóng Đèn, Và Ngắn Mạch Bus
KTS0-DALI có fault detection ở ba cấp độ khác nhau:
Ballast failure và lamp failure: phát hiện ballast điện tử lỗi (giá trị 1) hoặc bóng đèn hỏng bên trong ballast (giá trị 2). Feedback qua GA 7/7/101 đến 7/7/164, tương ứng DALI address 1 đến 64. Giá trị 0 nghĩa là không có lỗi.
DALI bus short circuit: khi bus DALI bị ngắn mạch, LED DLP tắt ngay lập tức. Đây là chỉ thị phần cứng tức thì, không qua KNX. Kỹ thuật viên cần kiểm tra dây DALI ngay khi thấy DLP tắt đột ngột trong lúc hệ thống đang vận hành.
Với dự án có SLA bảo trì (khách sạn, bệnh viện, công trình công cộng), fault detection trả về địa chỉ DALI cụ thể giúp khoanh vùng sự cố ngay mà không cần kiểm tra thủ công từng đèn. Hệ thống KNX có thể map các GA fault này vào logic alarm hoặc dashboard giám sát.
Nhiều KTS0-DALI Trên Cùng KNX System: Cấu Hình Main Group Trong ETS
Khi dự án có từ hai KTS0-DALI trở lên trên cùng một KNX line, mỗi gateway phải được set main group khác nhau. Giá trị mặc định là 7, range cấu hình được từ 0 đến 31 trong ETS.
Ví dụ với ba KTS0-DALI trên cùng KNX backbone:
- KTS0-DALI tầng 1: main group 7
- KTS0-DALI tầng 2: main group 8
- KTS0-DALI tầng 3: main group 9
Nếu không đổi main group, tất cả gateway nhận cùng lệnh KNX và xảy ra xung đột điều khiển giữa các tầng. Thao tác đổi main group thực hiện trong ETS parameters trước khi download, chỉ mất vài phút mỗi gateway.
Kết Luận
Kanonbus KTS0-DALI phù hợp với dự án KNX cần tích hợp chiếu sáng DALI mà không muốn dành nhiều thời gian cấu hình thủ công. Group address tích hợp sẵn giúp rút ngắn thời gian commissioning KNX side. DALI 2.0 với DT8 color control đáp ứng yêu cầu tunable white và RGBW cho các công trình thương mại hiện đại. Fault detection ba cấp giúp vận hành và bảo trì chủ động. Commissioning DALI qua KTS host web hoặc trực tiếp qua KNX GA cho integrator linh hoạt trong từng dự án.
