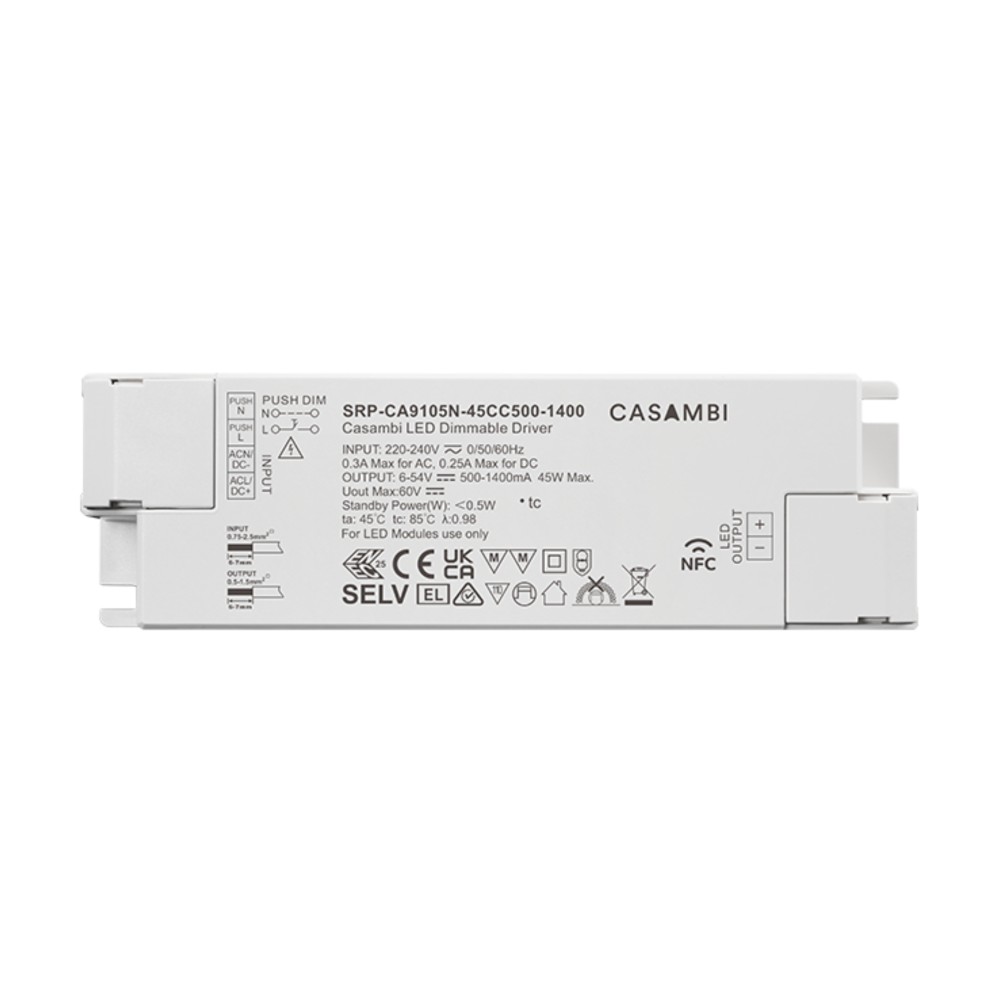

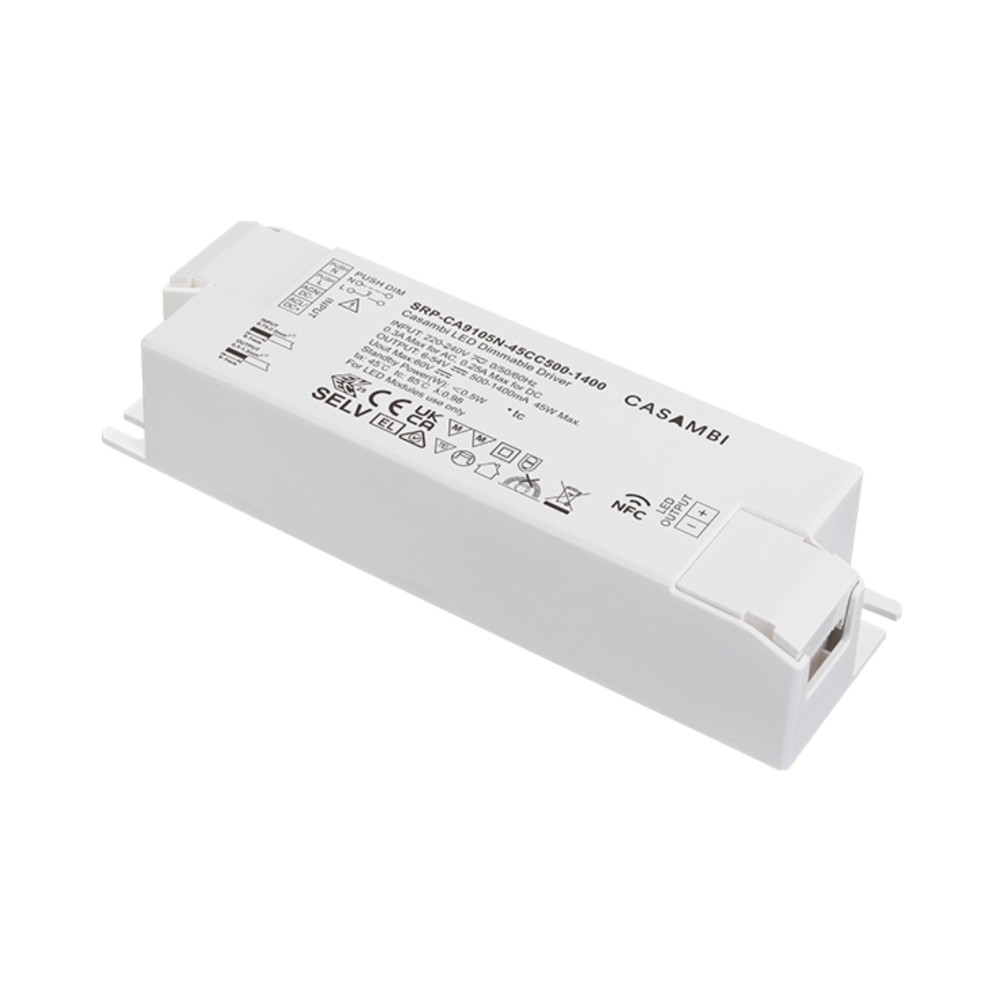

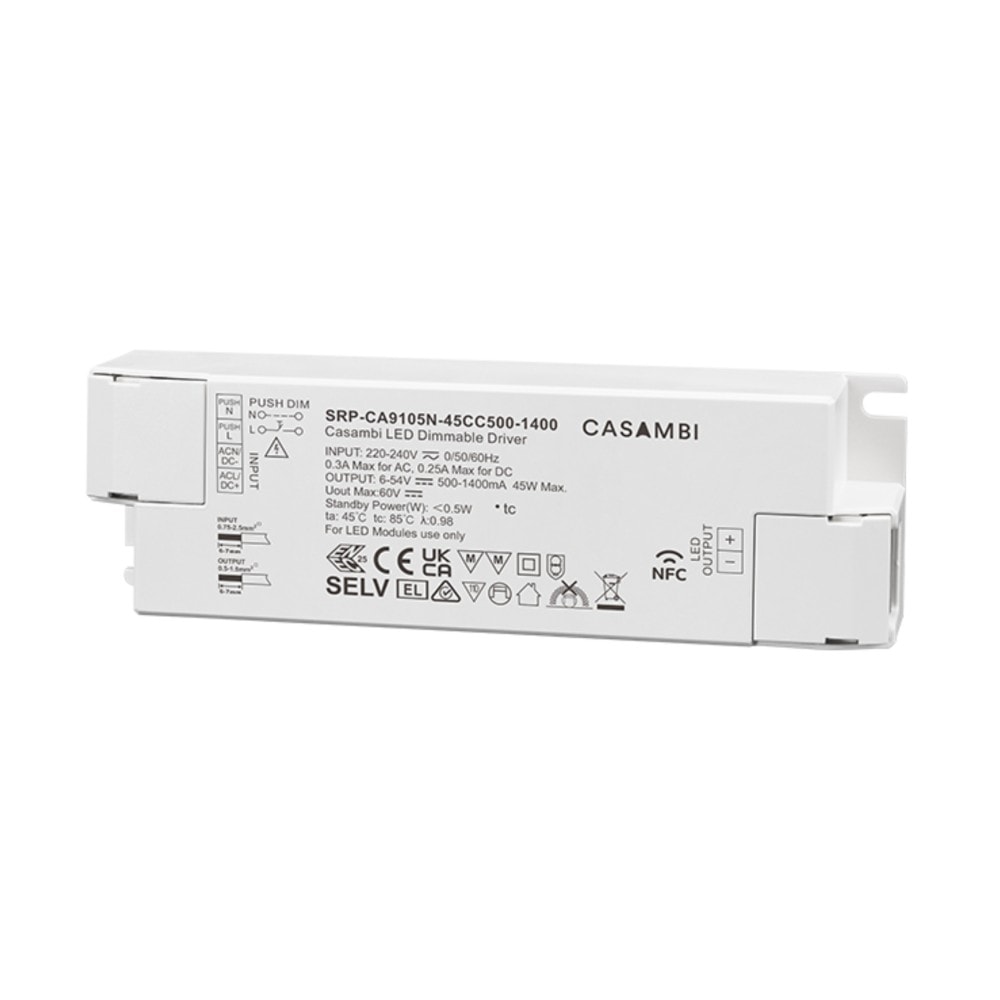

SRP-CA9105N-45CC500-1400 Driver LED Casambi 45W Đơn Sắc Ngõ Ra Dòng
Khi đèn LED yêu cầu dòng vận hành từ 1000mA trở lên và người thi công vẫn muốn giữ kiến trúc Casambi mesh không dây, lựa chọn driver phù hợp trở nên hẹp lại. SRP-CA9105N-45CC500-1400 lấp đúng khoảng trống đó: driver 1 kênh ngõ ra dòng, 45W, dải dòng 500–1400mA cấu hình qua NFC, tích hợp sẵn Casambi BLE. Đây là mức công suất và dải dòng cao trong dòng CC của SRP-CA9105N, phù hợp cho các ứng dụng chiếu sáng đơn sắc tải nặng mà các phiên bản 15W, 36W không đáp ứng được.
SRP-CA9105N-45CC500-1400 là gì và khi nào cần chọn phiên bản 45W thay vì 36W
SRP-CA9105N-45CC500-1400 là driver LED ngõ ra dòng (Constant Current) tích hợp chip Casambi BLE, hoạt động như một node độc lập trong mesh BLE mà không cần bộ điều khiển trung tâm hay dây bus riêng.
Sự khác biệt rõ nhất so với phiên bản 36CC nằm ở dải dòng ra: 45CC bắt đầu từ 500mA và đạt tối đa 1400mA, trong khi 36CC có dải 350–1050mA với mặc định 800mA. Phiên bản 45CC mặc định xuất xưởng là 900mA. Điều này có nghĩa là 45CC phù hợp cho các loại đèn yêu cầu dòng vận hành cao hơn 1050mA, ví dụ một số dòng spotlight high-power hoặc linear LED dòng cao mà nhà sản xuất đèn chỉ định.
Ký hiệu "CC" trong tên model là Constant Current, chỉ kiểu ngõ ra dòng điện, không có nghĩa là dòng ra cố định một giá trị. Người thi công chỉnh dòng ra trong khoảng 500–1400mA qua ứng dụng SR NFC Tool với bước 0,1mA khi thiết bị chưa cấp điện. Tính năng Current Compensation giúp cân bằng độ sáng thực tế giữa nhiều driver trong cùng một dự án.
Driver này chỉ có 1 kênh ngõ ra, không hỗ trợ Tunable White hay RGB. Nếu đèn yêu cầu điều chỉnh nhiệt màu, cần dùng phiên bản SRP-CA9105N-45CCT500-1400.
Kiến trúc 1 kênh: dải dòng cao cho đèn tải nặng
Driver có một kênh ngõ ra dòng với dải điện áp LED từ 6 đến 54V (tối đa 60V). Dải dòng 500–1400mA phù hợp cho các loại đèn LED high-power có LED chip đơn công suất lớn hoặc chuỗi LED dài yêu cầu dòng cao hơn mức trung bình.
Dimming hỗ trợ cả Amplitude và CCR (Constant Current Reduction), đường cong Linear hoặc Logarithmic chọn qua NFC. Dải dimming sâu xuống 0,01% tại mức dòng tối đa. Driver có thêm thông số Standby Power Consumption nhỏ hơn 0,5W được ghi rõ trong datasheet, phù hợp cho dự án yêu cầu tiết kiệm điện chờ.

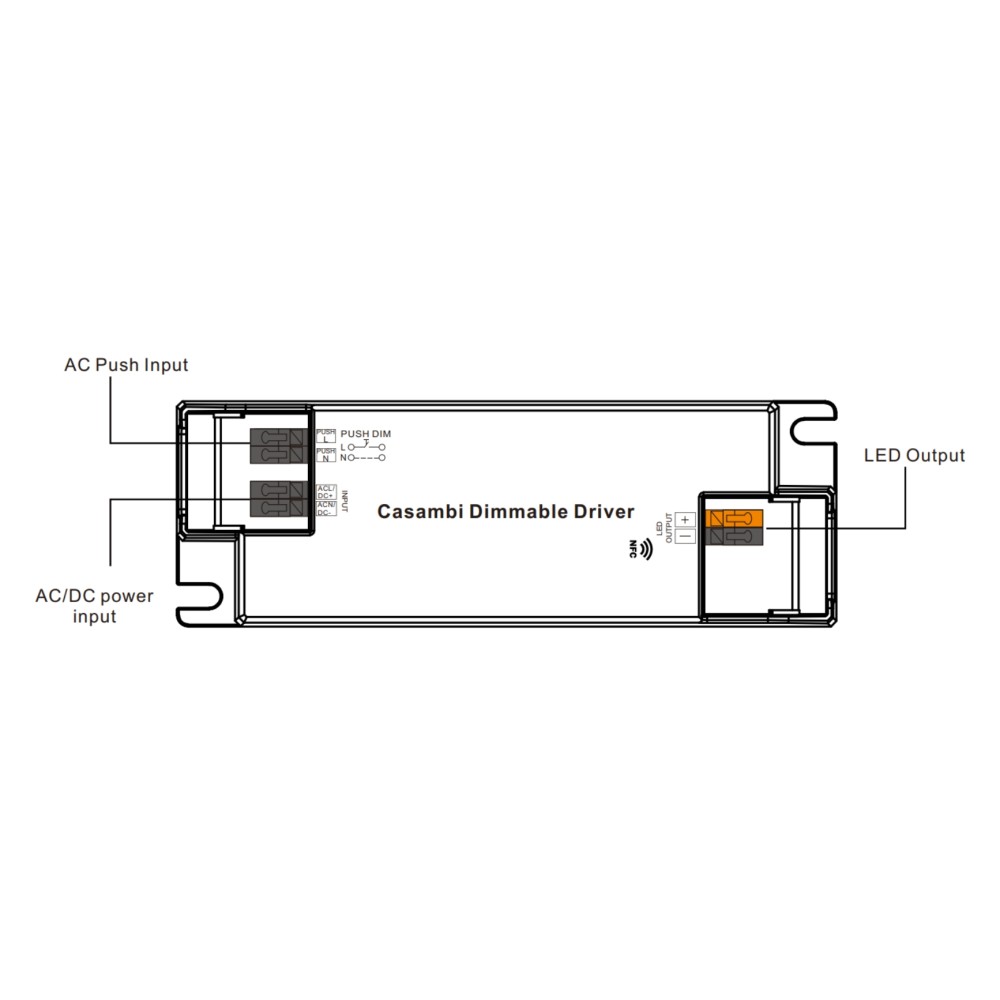

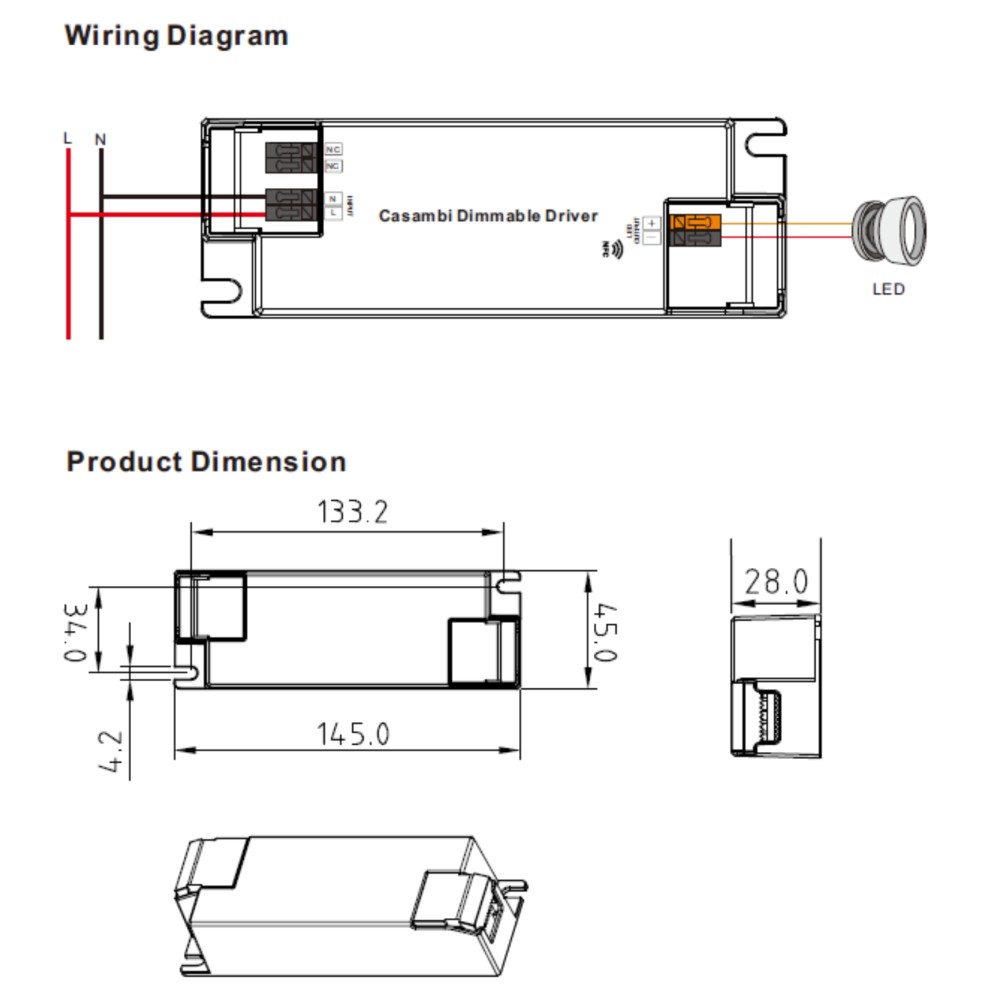

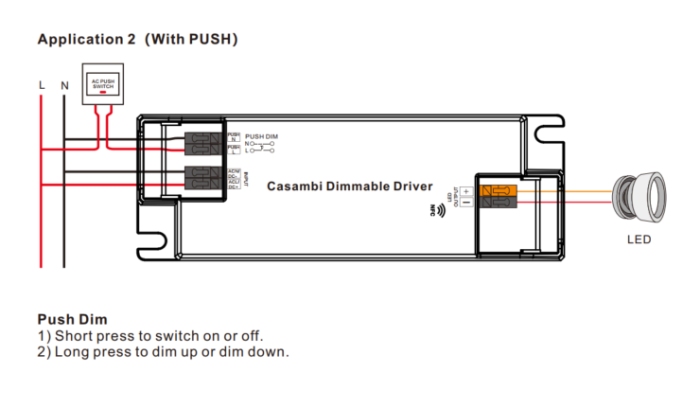

Bên cạnh điều khiển Casambi, driver hỗ trợ kết nối tùy chọn với công tắc nhấn (Push Dim): nhấn ngắn để bật/tắt, giữ để tăng/giảm độ sáng. Sơ đồ đấu dây có 2 phương án: ứng dụng 1 không có PUSH (L/N vào, đầu ra kết nối thẳng đến tải LED) và ứng dụng 2 có PUSH (thêm công tắc nhấn để điều khiển thủ công song song với Casambi).
Hộp nối nhanh tùy chọn SRP-Loopbox-01 (Loop in/out) và SRP-Loopbox-02 (Wago Terminal, Plug and Play) tương thích với driver 45W. Lưu ý từ datasheet: chiều cao vỏ driver 45W thấp hơn hộp nối một chút, có thể cần thêm đệm tùy điều kiện lắp đặt thực tế.
Cấu hình thiết bị bằng NFC Tool
Lưu ý:
- Không cấp nguồn cho thiết bị trong suốt quá trình lập trình.
- Điện thoại phải có chức năng NFC và bật nó lên.
- Nếu không tải được ứng dụng, hãy liên hệ nhà cung cấp.
Casambi mesh: không cần controller trung tâm
SRP-CA9105N-45CC500-1400 hoạt động trong Casambi mesh phi tập trung. Mỗi driver là một node BLE, đồng thời đóng vai trò repeater, toàn bộ cấu hình chiếu sáng bao gồm nhóm, cảnh và lịch được lưu phân tán trên từng node. Hệ thống vẫn hoạt động bình thường khi điện thoại hay tablet đã rời công trình.
Driver thuộc Casambi Classic network, tối đa 250 node trên một network. Để truy cập từ xa qua internet hoặc tích hợp BMS, cần thêm Casambi Gateway riêng. Driver không tích hợp kết nối cloud sẵn và không thuộc dòng Casambi Evolution.
Trong dự án kết hợp nhiều mức công suất, driver 45CC có thể cùng hoạt động trong một Casambi network với các driver 15CC, 36CC hoặc phiên bản CCT, quản lý chung trên một app mà không cần chia tách hệ thống.
Ứng dụng theo loại công trình
Chiếu sáng thương mại tải nặng yêu cầu dòng cao. Một số dòng đèn downlight high-power hoặc spotlight chuyên dụng trong trung tâm thương mại, sân khấu nhỏ hoặc phòng trưng bày lớn yêu cầu dòng vận hành từ 1000mA trở lên. Đây là vùng mà 36CC (tối đa 1050mA) bắt đầu chạm giới hạn và 45CC (tối đa 1400mA) đáp ứng thoải mái hơn.
Dự án chiếu sáng đơn sắc công suất lớn không cần Tunable White. Kho thương mại, không gian logistics có trần cao, hoặc nhà xưởng văn phòng yêu cầu đèn LED công suất lớn điều khiển được qua Casambi mà không cần CCT. Phiên bản 45CC với standby power dưới 0,5W phù hợp cho môi trường yêu cầu tiết kiệm điện liên tục.
Khi cần thống nhất hạ tầng Casambi trên toàn dự án với nhiều mức công suất. Dự án có cả khu vực đèn nhỏ (15W, 36W) và khu vực đèn lớn (45W) có thể dùng toàn bộ dòng SRP-CA9105N trong cùng một Casambi network, giảm số lượng chủng loại driver cần quản lý và bảo trì.
Khi muốn tách biệt vùng đơn sắc khỏi vùng Tunable White trong dự án lớn. Kết hợp 45CC (khu vực tải nặng đơn sắc) với 45CCT (khu vực tải nặng cần Tunable White) trong cùng một Casambi network giúp tối ưu chi phí mà vẫn giữ toàn bộ hệ thống trên một app.
Lưu ý lắp đặt và an toàn điện
Driver có vỏ nhựa Class II, không cần đấu dây đất bảo vệ. Kích thước 145×45×28mm giống phiên bản 36CC, phù hợp cho các hộp kỹ thuật và khoang đèn đã thiết kế sẵn cho dòng này. Cần đảm bảo thông thoáng quanh driver để Tc không vượt 85°C. Ở Tc = 68°C (Ta = 45°C), tuổi thọ đạt trên 100.000 giờ; nếu Tc lên đến 85°C thì tuổi thọ giảm còn trên 40.000 giờ.
Tín hiệu BLE 2,4GHz suy giảm khi có vỏ kim loại bao quanh. Không lắp trong tủ điện kim loại kín. Sau thi công, kiểm tra network map trong Casambi App để xác nhận mỗi node nhìn thấy ít nhất một node lân cận.
Cấu hình NFC phải thực hiện khi chưa cấp điện thiết bị. Nếu dùng hộp nối SRP-Loopbox-01 hoặc SRP-Loopbox-02, lưu ý chiều cao vỏ driver 45W thấp hơn hộp nối, có thể cần thêm đệm tùy điều kiện lắp đặt thực tế.
Câu hỏi thường gặp
Khi nào nên chọn 45CC thay vì 36CC?
Khi đèn yêu cầu dòng vận hành vượt 1050mA, phiên bản 36CC không đáp ứng đủ và cần nâng lên 45CC (tối đa 1400mA). Nếu dòng vận hành của đèn nằm trong khoảng 500–1050mA, cả hai đều có thể dùng được nhưng 36CC có dải thấp hơn (từ 350mA) linh hoạt hơn cho đèn tải nhẹ.
Dòng mặc định xuất xưởng của 45CC là bao nhiêu?
Theo datasheet, mặc định xuất xưởng là 900mA, cao hơn mức mặc định 800mA của phiên bản 36CC. Người thi công có thể chỉnh lại về bất kỳ mức nào trong dải 500–1400mA qua SR NFC Tool.
Driver có dimming về 0% không?
Dải dimming đạt 0,01% tại mức dòng tối đa, thực tế coi như tắt hoàn toàn về mặt quang học. Để ngắt điện hoàn toàn (zero-power standby), cần thêm relay hoặc công tắc ngắt nguồn AC riêng.
Hộp nối SRP-Loopbox có tương thích với 45CC không?
Có. Cả SRP-Loopbox-01 (Loop in/out) và SRP-Loopbox-02 (Wago Terminal) đều tương thích. Tuy nhiên datasheet lưu ý chiều cao vỏ driver 45W thấp hơn hộp nối một chút do thiết kế compact, có thể cần thêm đệm tùy điều kiện thực tế tại công trình.
Driver có thể lắp trong tủ điện kim loại không?
Không nên. Tín hiệu Casambi BLE 2,4GHz suy giảm đáng kể khi bị vỏ kim loại bao quanh. Nên dùng hộp điện nhựa hoặc không gian lắp đặt mở. Sau lắp đặt kiểm tra network map trong Casambi App để xác nhận kết nối mesh ổn định.
Driver có cần gateway để điều khiển từ xa không?
Không bắt buộc nếu chỉ điều khiển local trong mesh BLE. Để truy cập từ xa qua internet hoặc tích hợp lịch đám mây Casambi, cần thêm Casambi Gateway riêng. Driver không tích hợp kết nối cloud sẵn.
Kết luận
SRP-CA9105N-45CC500-1400 phù hợp nhất khi dự án cần tích hợp Casambi vào đèn đơn sắc tải nặng yêu cầu dòng vận hành cao, đặc biệt trong khoảng 1050–1400mA mà các phiên bản công suất thấp hơn không đáp ứng được. Standby power dưới 0,5W và dải dimming sâu 0,01%–100% là những điểm mạnh bổ sung cho ứng dụng thương mại và công năng.
Không nên chọn phiên bản này khi đèn yêu cầu điều chỉnh nhiệt màu (cần dùng SRP-CA9105N-45CCT500-1400), khi dòng vận hành của đèn dưới 500mA (cần dùng phiên bản 15CC hoặc 36CC có dải dòng thấp hơn), hoặc khi dự án cần kết nối internet mà không có Casambi Gateway đi kèm.
Để được tư vấn lựa chọn đúng phiên bản driver theo bản vẽ chiếu sáng thực tế hoặc hỗ trợ commissioning Casambi, liên hệ đội ngũ kỹ thuật KNXStore.
