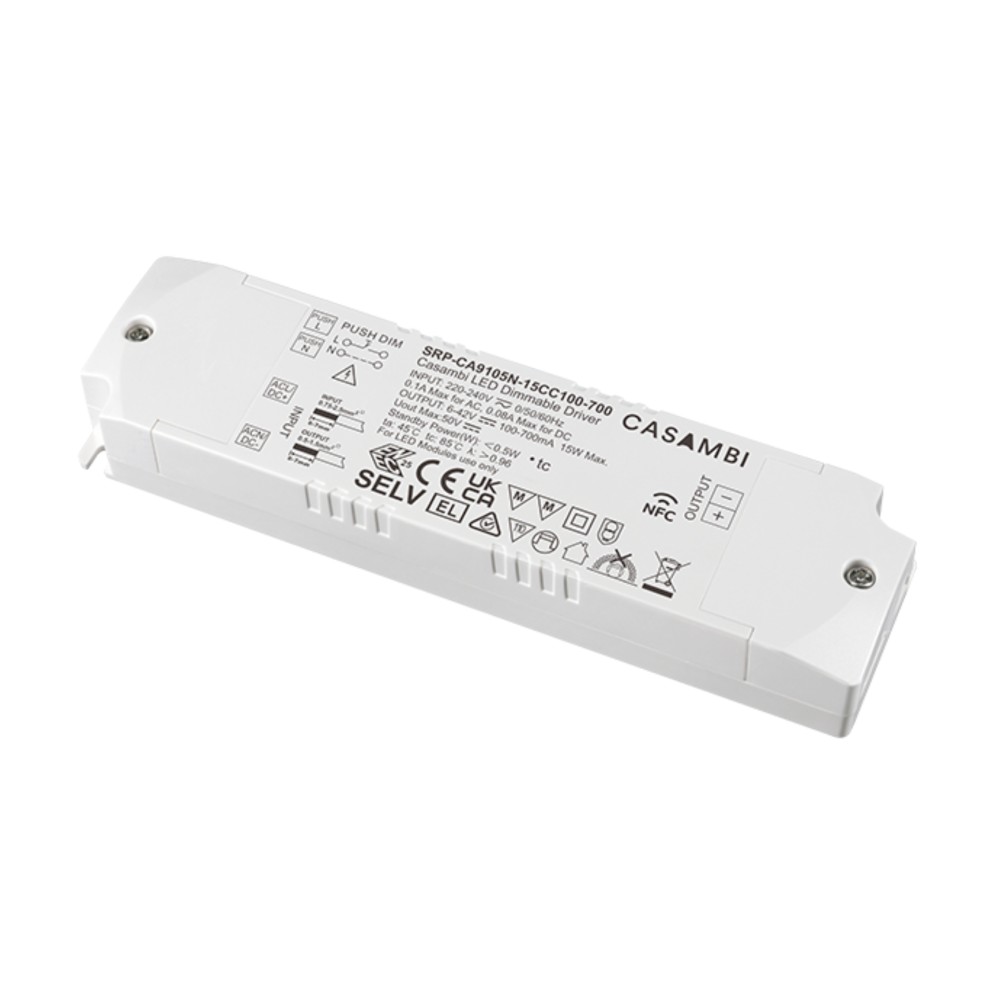

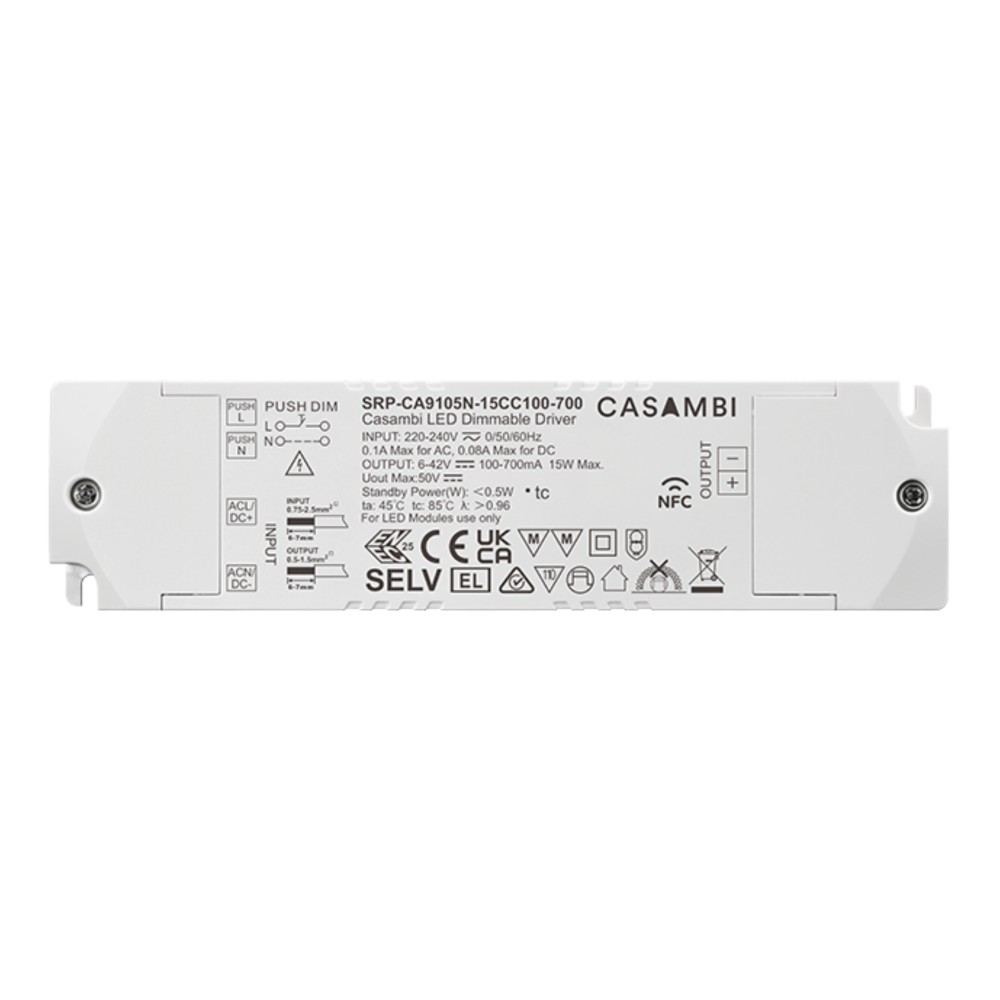

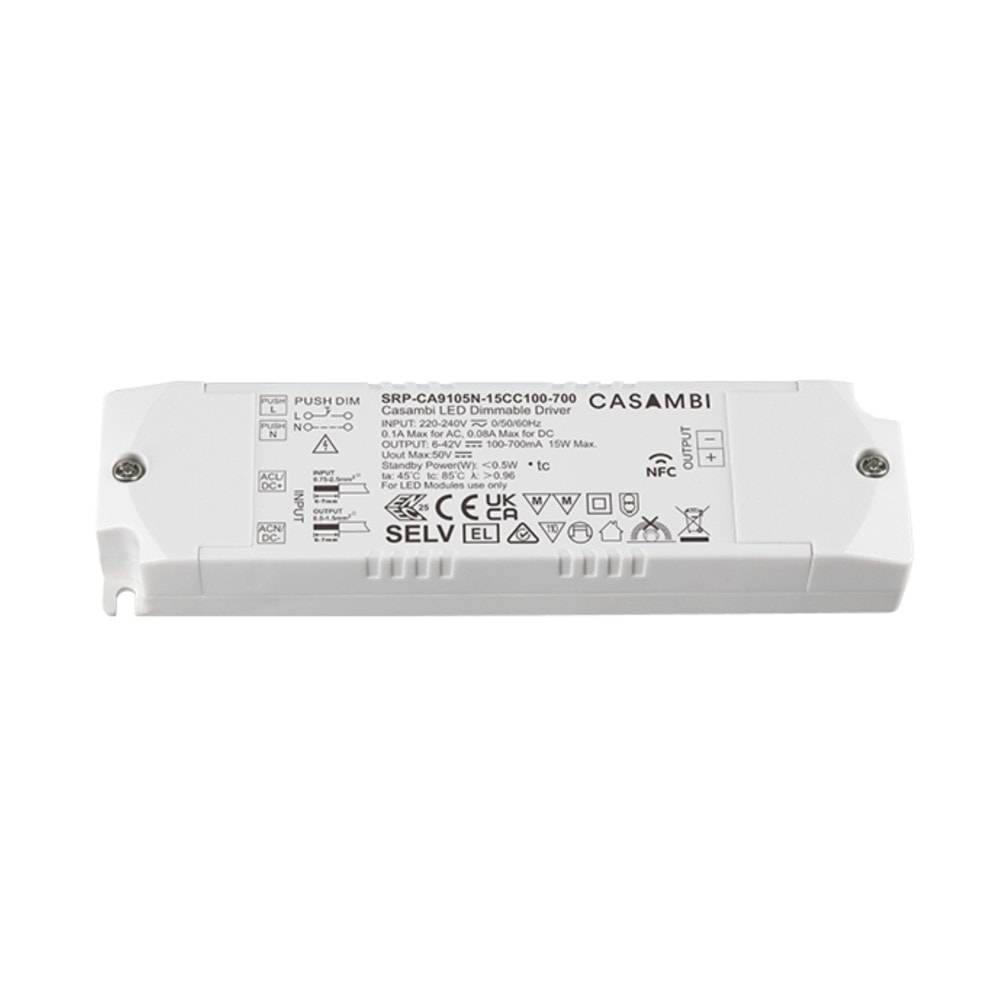

SRP-CA9105N-15CC100-700 Driver LED Casambi 15W Đơn Sắc Ngõ Ra Dòng

Không phải dự án chiếu sáng nào cũng cần điều chỉnh nhiệt màu. Hành lang khách sạn, khu vực bán lẻ, văn phòng mở, hay hạ tầng chiếu sáng công năng — những không gian này cần dimming mượt, thi công nhanh, không muốn trả thêm chi phí cho tính năng CCT mà thực tế không dùng đến. SRP-CA9105N-15CC100-700 được thiết kế cho đúng trường hợp đó: driver LED Casambi 1 kênh ngõ ra dòng (CC), 15W, cấu hình dòng ra qua NFC trực tiếp trên điện thoại, tích hợp sẵn Bluetooth Low Energy theo chuẩn Casambi, không cần dây bus. Đây là mức công suất thấp nhất trong dòng SRP-CA9105N, phù hợp cho downlight và spotlight nhỏ công suất dưới 15W.

SRP-CA9105N-15CC100-700 là gì và khi nào nên chọn phiên bản CC thay vì CCT

SRP-CA9105N-15CC100-700 là driver LED ngõ ra dòng (Constant Current) tích hợp chip Casambi BLE, cho phép điều khiển không dây mà không cần thêm module nhận tín hiệu bên ngoài. Không giống driver DALI hay 0-10V cần dây bus riêng dẫn về bộ điều khiển trung tâm, mỗi chiếc SRP-CA9105N-15CC100-700 là một node Casambi độc lập, nhận lệnh và phản hồi trạng thái trực tiếp qua mesh BLE.

Ký hiệu "CC" trong tên model là Constant Current, chỉ kiểu ngõ ra dòng điện, phân biệt với Constant Voltage (CV). Không có nghĩa là dòng ra bị cố định một giá trị: người thi công hoàn toàn có thể chỉnh dòng ra trong khoảng 100–700mA qua ứng dụng SR NFC Tool với bước 0,1mA, kết hợp tính năng Current Compensation để cân bằng độ sáng thực tế giữa nhiều driver trong cùng một dự án. Cấu hình này được ghi thẳng vào driver qua NFC khi thiết bị chưa cấp điện. Mặc định xuất xưởng là 350mA.

Điểm khác biệt quan trọng so với phiên bản CCT: driver này chỉ có 1 kênh ngõ ra, điều khiển duy nhất một dải LED đơn sắc. Không có kênh WW và CW riêng, không hỗ trợ điều chỉnh nhiệt màu. Đây là ưu điểm khi dự án không cần Tunable White, mạch đơn giản hơn, chi phí thấp hơn, thi công ít lỗi hơn. Ngược lại, nếu đèn yêu cầu điều chỉnh nhiệt màu, cần dùng phiên bản SRP-CA9105N-15CCT100-700 thay thế.

Kiến trúc 1 kênh: cấu hình dòng ra theo từng đèn cụ thể

Driver có duy nhất một kênh ngõ ra dòng với dải điện áp LED từ 6 đến 42V (tối đa 50V). Tùy từng bộ đèn downlight hoặc spotlight, người thi công chọn mức dòng phù hợp trong khoảng 100–700mA. Dải dòng bắt đầu từ 100mA thấp hơn so với phiên bản 36CC (350mA), phù hợp cho các đèn nhỏ công suất thấp hơn.

Tính năng Current Compensation giúp cân bằng độ sáng thực tế giữa các driver trong cùng một dự án, đặc biệt hữu ích khi thi công số lượng lớn đèn cùng loại nhưng có sai số sản xuất nhỏ giữa các bóng.

Driver hỗ trợ cả dimming dạng Amplitude và CCR (Constant Current Reduction), với đường cong dimming Linear hoặc Logarithmic có thể chọn qua ứng dụng. Dải dimming sâu xuống 0,01% ở mức dòng tối đa, giúp tạo hiệu ứng ánh sáng tắt dần rất mượt mà không bị nhấp nháy.

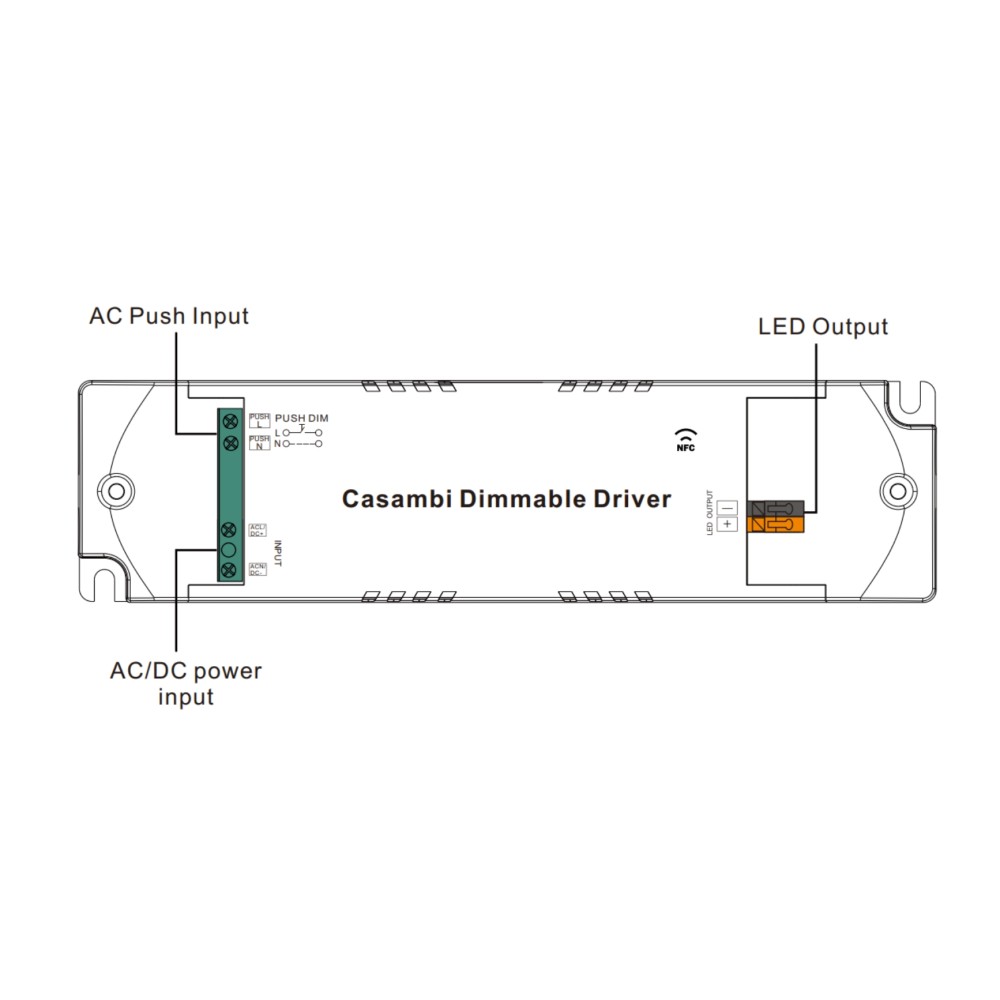

Bên cạnh điều khiển Casambi, driver hỗ trợ kết nối tùy chọn với công tắc nhấn (Push Dim): nhấn ngắn để bật/tắt, giữ để tăng/giảm độ sáng, phù hợp cho không gian cần có điểm điều khiển vật lý dự phòng. Sơ đồ đấu dây có 2 phương án từ datasheet: ứng dụng 1 không có PUSH (L/N vào, đầu ra kết nối thẳng đến tải LED) và ứng dụng 2 có PUSH (thêm công tắc nhấn vào AC PUSH để điều khiển thủ công song song với Casambi).

Casambi mesh: không cần controller trung tâm

SRP-CA9105N-15CC100-700 hoạt động trong hệ sinh thái Casambi theo kiến trúc mesh phi tập trung. Mỗi driver là một node BLE, đồng thời đóng vai trò repeater, tín hiệu truyền từ node này sang node khác mà không cần hub hay gateway bắt buộc. Toàn bộ cấu hình chiếu sáng bao gồm nhóm, cảnh, lịch được lưu phân tán trên từng node, hệ thống vẫn hoạt động ngay cả khi điện thoại hay tablet đã rời khỏi công trình.

Trong mạng Casambi Classic, số node tối đa là 250 thiết bị trên một network. Driver này thuộc Classic network. Để truy cập điều khiển từ xa qua internet hoặc tích hợp với hệ thống BMS, cần thêm Casambi Gateway (thiết bị riêng biệt). Driver không tích hợp sẵn kết nối cloud và không thuộc dòng Casambi Evolution.

Trong một dự án kết hợp, driver CC này có thể cùng hoạt động trong một Casambi network với driver CCT (phiên bản SRP-CA9105N-15CCT100-700 hoặc các driver CCT khác), quản lý chung trên một app mà không cần chia tách hệ thống.

Cấu hình thiết bị bằng NFC Tool

Dòng mặc định từ nhà máy là 300mA (giống SRP-CA9105N-12CC100-700). Thay đổi qua app SR NFC Tool (iOS/Android):

  1. Bật NFC trên điện thoại
  2. Tắt điện driver trước khi lập trình
  3. Đưa điện thoại cách driver 1-3cm
  4. Chọn dòng 100-700mA (bước 0.1mA), chọn phương pháp dimming
  5. Nhấn "Write All"

Lập trình NFC có thể thực hiện trước khi đấu dây — tiết kiệm thời gian thi công khi đồng loạt lập trình nhiều driver cùng lúc trên bàn.

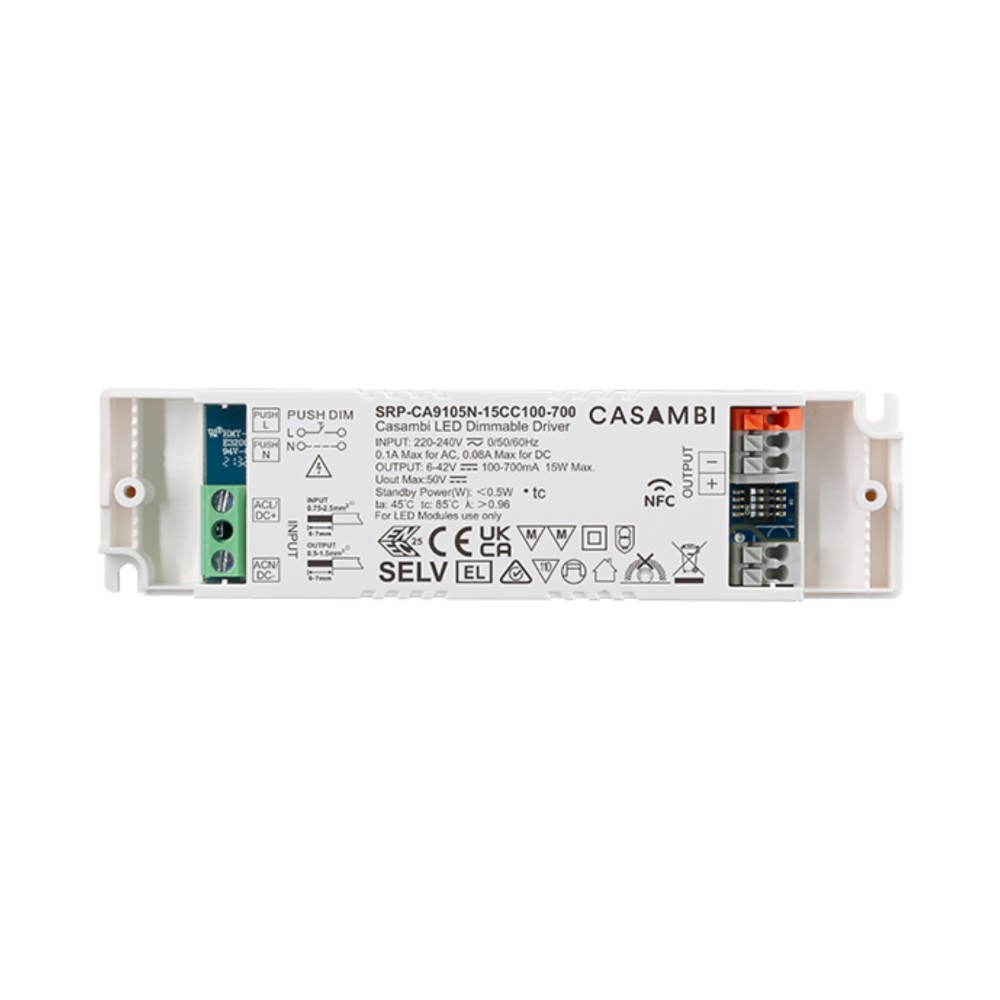

LED Driver 1 kênh NFC Sunricher 15W 1

LED Driver 1 kênh NFC Sunricher 15W 2

Casambi BLE Mesh Không Cần Controller Trung Tâm

SRP-CA9105N-15CC100-700 hoạt động trong hệ sinh thái Casambi theo kiến trúc mesh phi tập trung. Mỗi driver là một node BLE, đồng thời đóng vai trò repeater, tín hiệu truyền từ node này sang node khác mà không cần hub hay gateway bắt buộc. Toàn bộ cấu hình chiếu sáng bao gồm nhóm, cảnh, lịch được lưu phân tán trên từng node, hệ thống vẫn hoạt động ngay cả khi điện thoại hay tablet đã rời khỏi công trình.

Trong mạng Casambi Classic, số node tối đa là 250 thiết bị trên một network. Driver này thuộc Classic network. Để truy cập điều khiển từ xa qua internet hoặc tích hợp với hệ thống BMS, cần thêm Casambi Gateway (thiết bị riêng biệt). Driver không tích hợp sẵn kết nối cloud và không thuộc dòng Casambi Evolution.

Trong một dự án kết hợp, driver CC này có thể cùng hoạt động trong một Casambi network với driver CCT (phiên bản SRP-CA9105N-15CCT100-700 hoặc các driver CCT khác), quản lý chung trên một app mà không cần chia tách hệ thống.

Ứng dụng theo loại công trình

Hành lang, lối đi và không gian công năng. Đây là nhóm ứng dụng cốt lõi của phiên bản CC. Hành lang khách sạn, lối đi chung cư, khu vực kỹ thuật hay không gian phụ trợ cần chiếu sáng đồng đều và dimming theo cảnh có sẵn, không có yêu cầu thay đổi nhiệt màu. Driver CC đơn giản hóa toàn bộ cấu hình Casambi so với phiên bản CCT: không cần thiết lập tỷ lệ WW/CW, không cần calibrate CCT, commissioning nhanh hơn đáng kể.

Bán lẻ và chuỗi cửa hàng dùng ánh sáng trung tính cố định. Nhiều thương hiệu bán lẻ chọn một nhiệt màu cố định cho toàn hệ thống và không thay đổi. Trong trường hợp này phiên bản CC là đủ và tiết kiệm hơn CCT. Công suất 15W phù hợp cho spotlight accent lighting nhỏ hoặc downlight compact trong khu vực trưng bày. Cấu hình Casambi có thể nhân bản nhanh sang nhiều địa điểm trong cùng chuỗi.

Dự án chiếu sáng công năng cần dimming nhưng không cần tuning màu. Kho văn phòng, phòng server nhỏ, khu vực kỹ thuật có yêu cầu dimming để tiết kiệm điện hoặc tích hợp cảm biến hiện diện qua Casambi, nhưng không cần điều chỉnh nhiệt màu. Phiên bản CC với công suất 15W phù hợp cho downlight compact hoặc spotlight nhỏ trong môi trường này.

Khi muốn tách biệt vùng đơn sắc khỏi vùng Tunable White trong cùng một dự án. Một công trình lớn có thể kết hợp cả hai phiên bản: dùng CCT cho khu vực đại sảnh hoặc phòng họp cần thay đổi nhiệt màu, và dùng CC cho hành lang hoặc khu vực phụ trợ. Cả hai cùng hoạt động trong một Casambi network, quản lý qua cùng một app, không cần chia tách hệ thống.

Câu Hỏi Thường Gặp

SRP-CA9105N-15CC100-700 khác SRP-CA9105N-12CC100-700 ở điểm nào?

Công suất tối đa 15W thay vì 12W, dòng mặc định 350mA thay vì 300mA, power factor cao hơn đạt 0.96 thay vì 0.95. Kích thước, cách lắp, MCB và tuổi thọ hoàn toàn giống nhau.

SRP-CA9105N-15CC100-700 dùng cho loại đèn nào?

Downlight, spotlight, panel light công suất cao hơn cần dòng CC ổn định. Không dùng cho LED strip CV hoặc đèn Tunable White 3-4 dây và dùng SRP-CA9105N-15CCT100-700 thay thế.

Driver có thể lắp trong tủ điện kim loại không?

Không nên. Tín hiệu Casambi BLE 2,4GHz suy giảm đáng kể khi bị vỏ kim loại bao quanh. Nên dùng hộp điện nhựa hoặc không gian lắp đặt mở. Sau lắp đặt kiểm tra network map trong Casambi App để xác nhận kết nối mesh ổn định.

SRP-CA9105N-15CC100-700 dòng ra mặc định là bao nhiêu và chỉnh được không?

Mặc định 350mA, chỉnh từ 100-700mA qua app SR NFC Tool bước nhảy 0.1mA. Tắt điện driver trước khi lập trình, không lập trình khi đang có điện.

SRP-CA9105N-15CC100-700 chọn MCB loại nào?

Khuyến nghị MCB loại C. Dòng đỉnh 3.96A trong 90μs MCB C16 tối đa 100 driver, C10 tối đa 63 driver. Nhiệt độ môi trường trên 30°C hoặc MCB lắp sát nhau phải tính lại.

Kết Luận

SRP-CA9105N-15CC100-700 phù hợp nhất khi dự án cần tích hợp Casambi vào đèn downlight hoặc spotlight đơn sắc nhỏ (dưới 15W), không có yêu cầu Tunable White, và muốn giữ cấu hình đơn giản, chi phí tối ưu. Công suất 15W là mức thấp nhất trong dòng SRP-CA9105N, phù hợp cho đèn tải nhẹ hơn so với phiên bản 25W và 36W. Dimming sâu 0,01%–100% và phương thức CCR đảm bảo trải nghiệm chiếu sáng mượt mà mà không cần thêm phần cứng.

Không nên chọn phiên bản này khi đèn yêu cầu điều chỉnh nhiệt màu (cần dùng SRP-CA9105N-15CCT100-700), khi công suất đèn vượt 15W (cần nâng lên phiên bản 25CC hoặc 36CC), hoặc khi dự án yêu cầu kết nối internet hay tích hợp BMS mà không có Casambi Gateway đi kèm.

Để được tư vấn lựa chọn đúng phiên bản driver theo bản vẽ chiếu sáng thực tế hoặc hỗ trợ commissioning Casambi, liên hệ đội ngũ kỹ thuật KNXStore.
