SRP-CS9105-24-75LCV: LED Driver Casambi 75W 24V cho Hệ Thống LED Strip Thương Mại
Khi thiết kế hệ thống cove lighting hay linear light cho dự án khách sạn hoặc bán lẻ, SI thường gặp bài toán: làm sao dimming LED strip 24V mượt mà và tích hợp vào hệ thống điều khiển BLE mà không cần chạy thêm dây điều khiển hay lắp thêm controller ngoài? SRP-CS9105-24-75LCV của Sunricher giải quyết đúng bài toán đó với Casambi Bluetooth tích hợp sẵn trong driver, dimming PWM từ 0.1% đến 100%, công suất 75W đủ cho các đoạn LED strip trung bình trong không gian thương mại.
SRP-CS9105-24-75LCV là gì và PWM dimming có ý nghĩa gì trong thực tế thi công

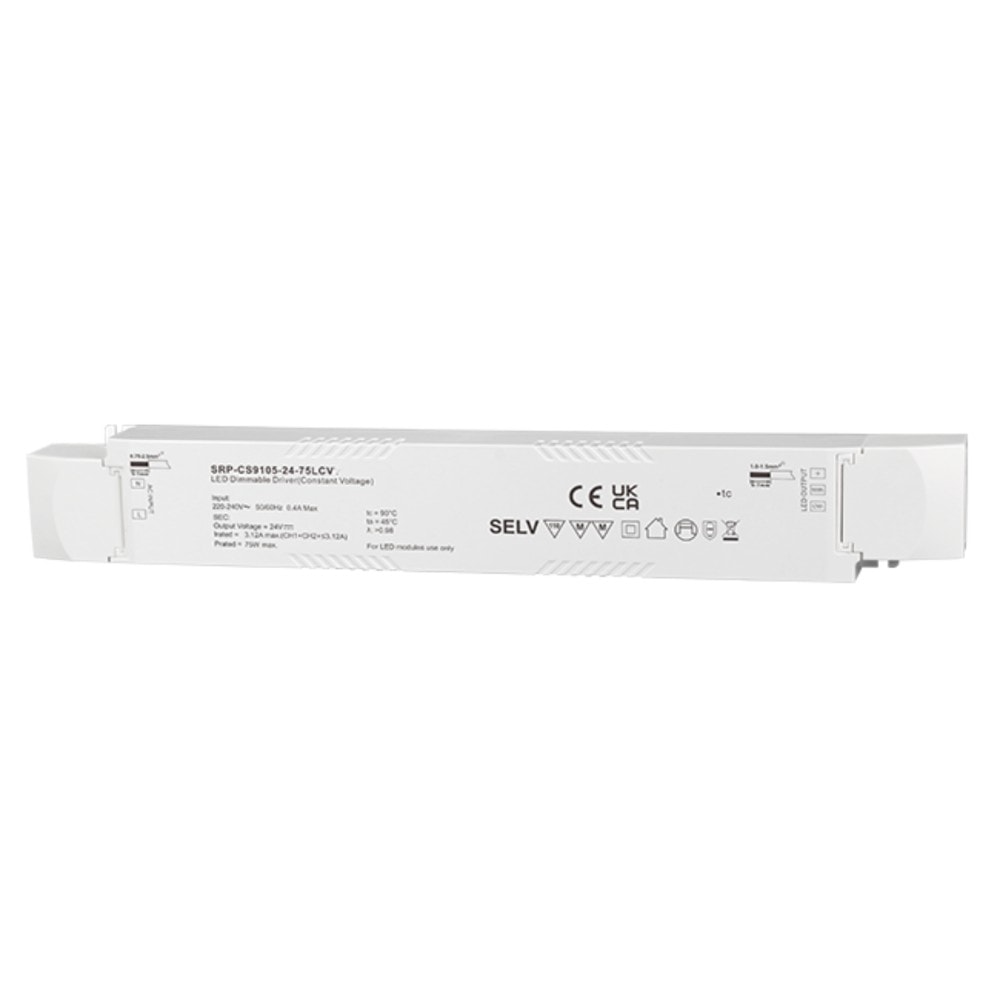

SRP-CS9105-24-75LCV là LED driver Constant Voltage 24VDC, công suất 75W, tích hợp Casambi Bluetooth Low Energy với on-board antenna. Driver xuất điện áp cố định 24V và dimming bằng phương pháp Pulse Width Modulation (PWM).
PWM dimming hoạt động bằng cách bật tắt dòng điện rất nhanh thay vì giảm điện áp, giữ nguyên màu sắc LED strip ở mọi mức dim. Đây là phương pháp chuẩn cho LED strip 24V vì hầu hết strip đều tương thích tốt với PWM. Dải dimming 0.1%-100% đảm bảo strip tắt gần hoàn toàn về mặt thị giác mà không cần relay phụ.
Giới hạn cần nắm: driver chỉ xuất 24VDC Constant Voltage, không phải Constant Current. Chỉ dùng với LED strip 24V hoặc module LED 24V. Không dùng với đèn Constant Current (downlight, spotlight dùng driver CC riêng). Công suất tối đa 75W, dòng ra 3.125A.
Kiến trúc 1 kênh 24V: đơn giản, dễ mở rộng theo chiều dài strip

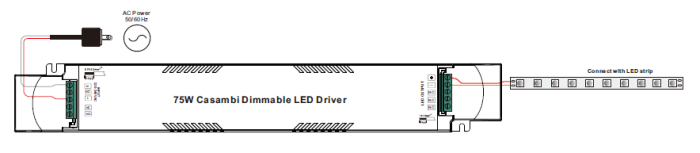

SRP-CS9105-24-75LCV có 1 kênh Constant Voltage output 24VDC:
Output:
- Điện áp ra: 24VDC, dung sai ±3%
- Dòng ra tối đa: 3.125A
- Công suất tối đa: 75W
- Dimming: PWM, 0.1%-100%, curve Linear hoặc Logarithmic
Input:
- Điện áp vào: 220-240VAC
- Tần số: 50/60Hz
- Dòng vào: 0.4A tại 230VAC
- Power Factor: >0.98
- THD: ≤14% tại full load
Casambi tích hợp:
- On-board antenna, không cần module ngoài
- Điều khiển qua Casambi App và Casambi wall switch
- Vận hành trong mạng mesh Casambi Bluetooth
Với 75W/3.125A tại 24V, driver này phù hợp cho đoạn LED strip có tổng công suất đến 72W (khuyến nghị dùng tối đa 90% công suất định mức). Ví dụ: strip 14.4W/m thì driver đủ cho khoảng 5m liên tục.
Casambi Bluetooth Mesh: điều khiển LED strip không cần hub, không cần dây tín hiệu
SRP-CS9105-24-75LCV tích hợp on-board antenna Casambi, vận hành trong mạng mesh Bluetooth mà không cần gateway hay hub trung tâm cho điều khiển local. Tối đa 250 node trên 1 Casambi Classic network. Mỗi driver đồng thời là repeater trong mạng.
Điều khiển qua Casambi App (iOS/Android) hoặc Casambi wall switch vật lý. Cài scene và schedule trực tiếp trong app, không phát sinh chi phí license phần mềm.
Driver thuộc Casambi Classic network. Dự án yêu cầu Casambi Evolution hoặc cloud API cần xác nhận tương thích trước. Truy cập remote qua internet cần thêm Casambi Gateway.
Ứng dụng theo loại công trình
Khách sạn, resort: Cove lighting hành lang, lobby, phòng ngủ dùng LED strip 24V. Scene dim từ 100% giờ cao điểm xuống 20% ban đêm. Driver lắp trong hộp điện kỹ thuật, điều khiển qua Casambi App hoặc wall switch tại reception.
Bán lẻ cao cấp, showroom: Linear light trưng bày sản phẩm trên kệ dùng LED strip 24V CRI>90. Dimming theo giờ mở cửa, tự động giảm 30% ngoài giờ. On-board antenna giúp lắp driver trong tủ kim loại có khoét lỗ thoáng để BLE không bị chặn.
Văn phòng, không gian làm việc: Indirect lighting qua cove trần, linear light dọc vách. Tích hợp vào cùng network Casambi với downlight CC, điều khiển chung trong 1 app. Cài scene theo giờ làm việc.
F&B, nhà hàng: Accent light quầy bar, shelf lighting tủ rượu, backlight panel. Dimming mượt từ 100% giờ phục vụ xuống 10% giờ đóng cửa. Một network Casambi điều khiển toàn bộ không gian.
Kiến trúc ngoại thất trong hộp bảo vệ: Driver IP20 cần lắp trong hộp kỹ thuật có bảo vệ đủ cấp IP cho môi trường lắp đặt. Không lắp trực tiếp ngoài trời.
Câu hỏi thường gặp
SRP-CS9105-24-75LCV có dùng được với LED strip 12V không?
Không. Driver xuất điện áp cố định 24VDC. Chỉ dùng với LED strip hoặc module LED 24V. Dùng với strip 12V sẽ làm hỏng strip ngay lập tức.
Một driver 75W kéo được bao nhiêu mét LED strip?
Phụ thuộc vào công suất strip. Strip 7.2W/m: khoảng 10m. Strip 14.4W/m: khoảng 5m. Strip 19.2W/m: khoảng 3.5m. Tính theo công thức: chiều dài tối đa = 75W x 90% / công suất W/m. Không vượt quá 75W tổng tải.
Inrush 53.6A có nghĩa là gì và ảnh hưởng gì đến thiết kế MCB?
Inrush là dòng điện đỉnh khi mới cấp điện (Cold Start), xuất hiện trong 292µs rồi trở về bình thường. Dòng này cao có thể làm nhảy MCB nếu tính toán không đúng. Với ABB S200 C16: tối đa 11 driver song song trên 1 MCB. Luôn dùng Type C MCB và không vượt số lượng trong bảng MCB của datasheet.
Driver có thể điều khiển bằng Casambi wall switch vật lý không?
Có. SRP-CS9105-24-75LCV hỗ trợ điều khiển qua cả Casambi App lẫn Casambi wall switch. Wall switch kết nối vào cùng network Casambi, không cần đi dây tín hiệu riêng từ switch đến driver.
SRP-CS9105-24-75LCV khác gì so với SRP-CS9105-24-75LCVT?
75LCV là driver 1 kênh cho LED strip 1 màu cố định. 75LCVT là driver 2 kênh WW/CW cho LED strip Tunable White, cho phép điều chỉnh nhiệt độ màu. Nếu dự án dùng strip màu trắng cố định, chọn 75LCV. Nếu cần điều chỉnh warm/cool, chọn 75LCVT.
Kết luận
SRP-CS9105-24-75LCV là lựa chọn gọn nhẹ cho SI cần tích hợp Casambi vào hệ thống LED strip 24V mà không muốn thêm controller ngoài. On-board antenna, PF>0.98, bảo hành 5 năm và khả năng mở rộng lên đến 250 node trong 1 network là những điểm mạnh rõ ràng cho dự án thương mại dài hạn.
Giới hạn cần ghi nhớ: chỉ dùng với LED strip 24V (không phải 12V), công suất tối đa 75W, IP20 cần hộp bảo vệ, và inrush 53.6A yêu cầu tính toán MCB cẩn thận. Nếu tổng tải LED strip vượt 75W, cần dùng model SRP-CS9105-24-100LCV hoặc SRP-CS9105-24-150LCV.
