SRP-CA9105N-25CCT250-700 LED Driver Casambi Tunable White 25W Cho Human Centric Lighting
Nghiên cứu về Human Centric Lighting cho thấy nhiệt độ màu ánh sáng ảnh hưởng trực tiếp đến sự tỉnh táo và năng suất làm việc 5000K buổi sáng kích thích tập trung, 3000K buổi chiều giúp thư giãn chuyển đổi. Để thực thi được điều đó trong thực tế thi công, bạn cần driver có thể nhận lệnh CCT từ hệ thống điều khiển và tự điều phối 2 kênh warm/cool mà không cần thêm bộ xử lý trung gian. SRP-CA9105N-25CCT250-700 của Sunricher làm đúng điều đó 2 kênh WW/CW độc lập, điều khiển Tunable White hoàn toàn qua Casambi Bluetooth, cấu hình dòng qua NFC ngay tại công trường.
SRP-CA9105N-25CCT250-700 là gì và 2 kênh WW/CW có ý nghĩa gì trong thực tế thi công

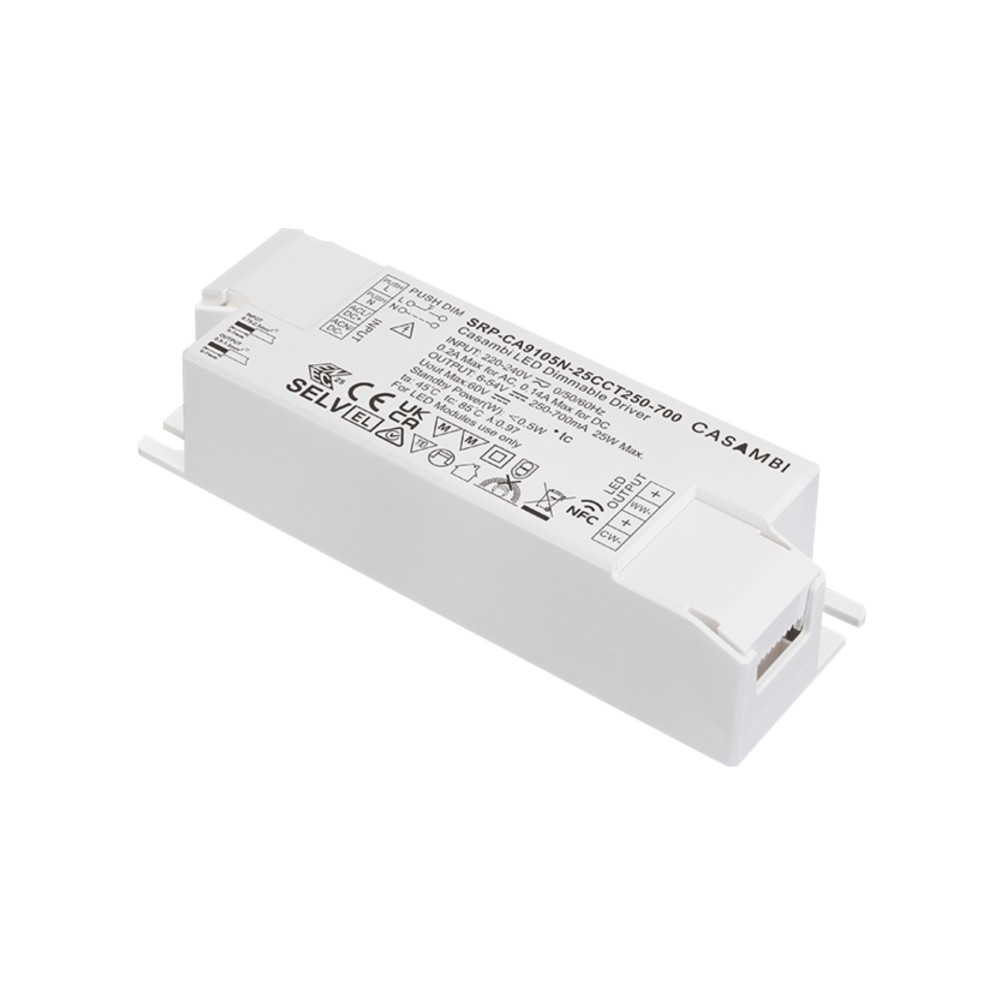

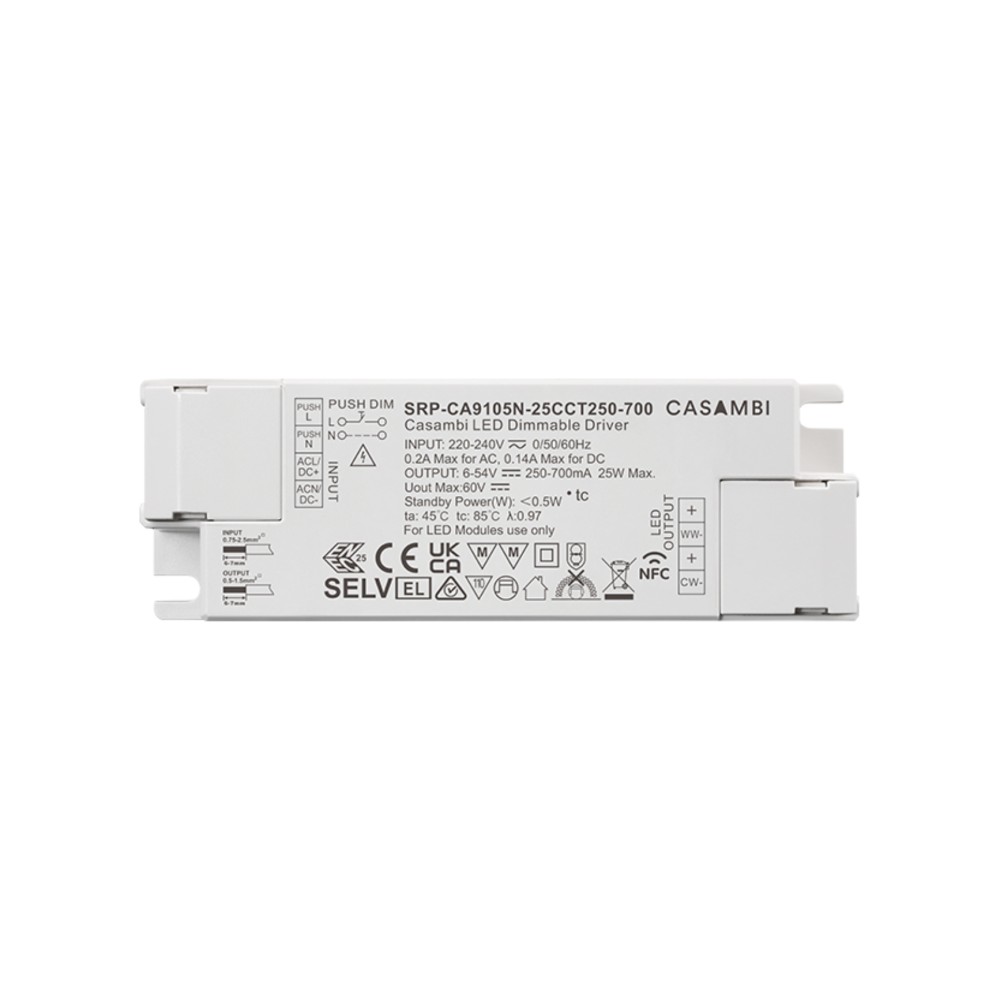

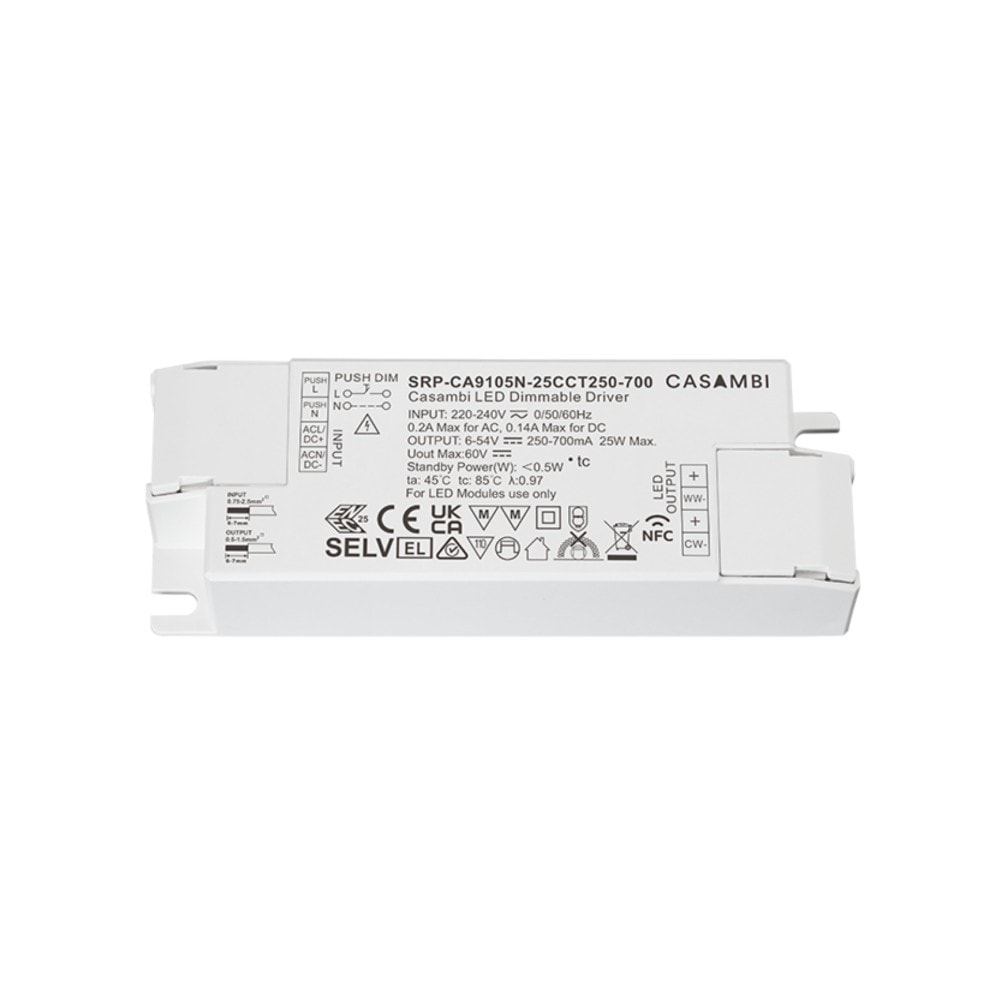

SRP-CA9105N-25CCT250-700 là LED driver Constant Current 2 kênh (Warm White + Cool White), công suất tổng 25W, tích hợp Casambi Bluetooth Low Energy, hỗ trợ điều khiển Tunable White ON/OFF, dimming và CCT trong mạng mesh Casambi.
Điểm kỹ thuật cốt lõi là kiến trúc 2 kênh WW/CW độc lập. Thay vì 1 kênh duy nhất như model 25CC, driver CCT có 2 output riêng biệt kênh WW (Warm White) và kênh CW (Cool White) mỗi kênh có dây output riêng đấu vào chip LED tương ứng của đèn. Casambi App gửi lệnh nhiệt độ màu (ví dụ 4000K) và mức sáng xuống driver, driver tự tính toán tỷ lệ công suất phân bổ cho WW và CW để đạt CCT target đó. Toàn bộ logic mix màu nằm trong driver và Casambi không cần bộ điều khiển CCT riêng.
Giới hạn cần nắm: tổng công suất 25W chia cho 2 kênh, không phải 25W mỗi kênh. Đèn CCT cần có chip WW và CW riêng biệt (đèn 3 dây hoặc 4 dây CCT). Không dùng được với đèn 1 màu thông thường nếu chỉ cần dimming 1 màu, dùng model SRP-CA9105N-25CC250-700.
Kiến trúc 2 kênh WW/CW: điều khiển nhiệt độ màu không cần controller bổ sung
SRP-CA9105N-25CCT250-700 có 2 kênh Constant Current output hoàn toàn độc lập:
Kênh WW (Warm White output):
- Dòng ra: 250-700mA, chỉnh qua NFC bước 0.1mA
- Điện áp ra: 6-54VDC (tối đa 60V)
- Đấu vào chip LED Warm White của đèn CCT
Kênh CW (Cool White output):
- Dòng ra: 250-700mA, chỉnh qua NFC bước 0.1mA
- Điện áp ra: 6-54VDC (tối đa 60V)
- Đấu vào chip LED Cool White của đèn CCT
Tổng công suất: tối đa 25W (WW + CW cộng lại)
Dimming và CCT:
- Giao thức: Casambi Bluetooth
- Dải dimming: 0.01%-100% tại dòng tối đa
- Điều khiển: dim level + CCT target gửi từ Casambi App
- Dimming method: Amplitude hoặc CCR (chọn qua NFC)
- Curve: Linear hoặc Logarithmic (chọn qua NFC)

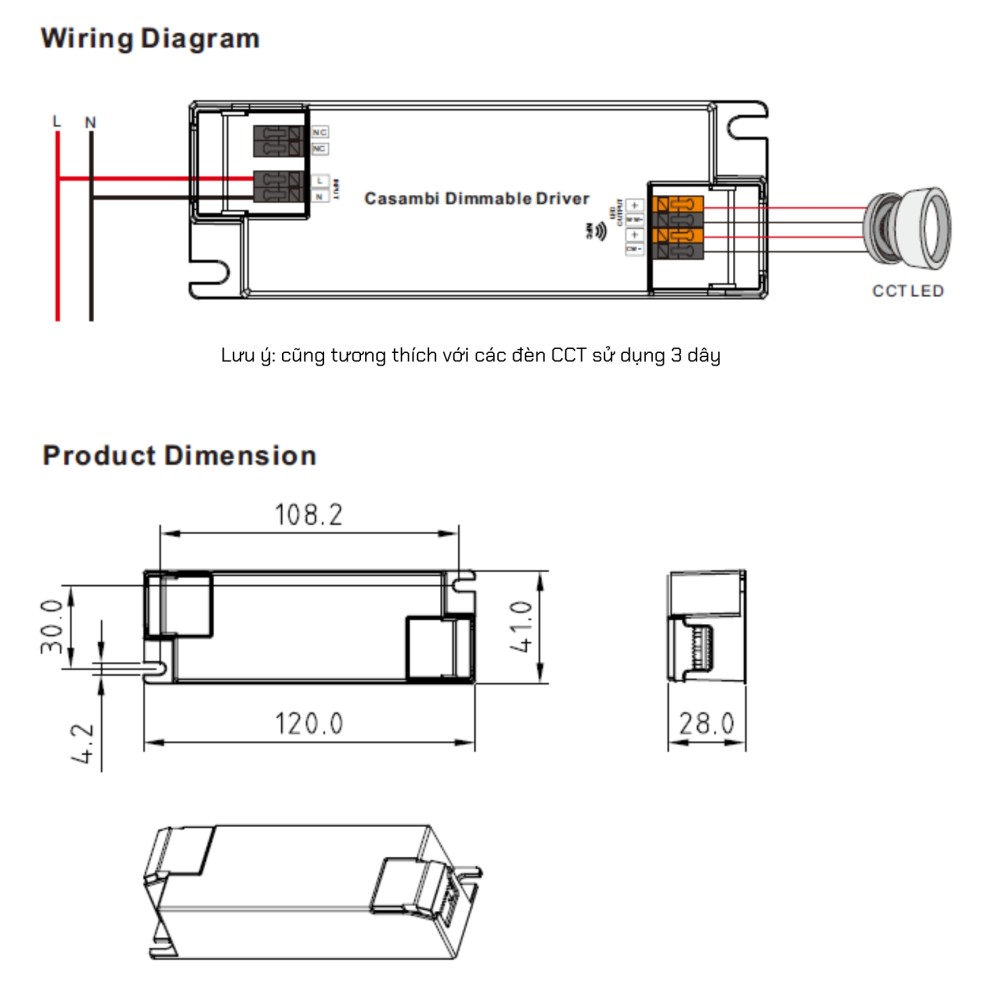

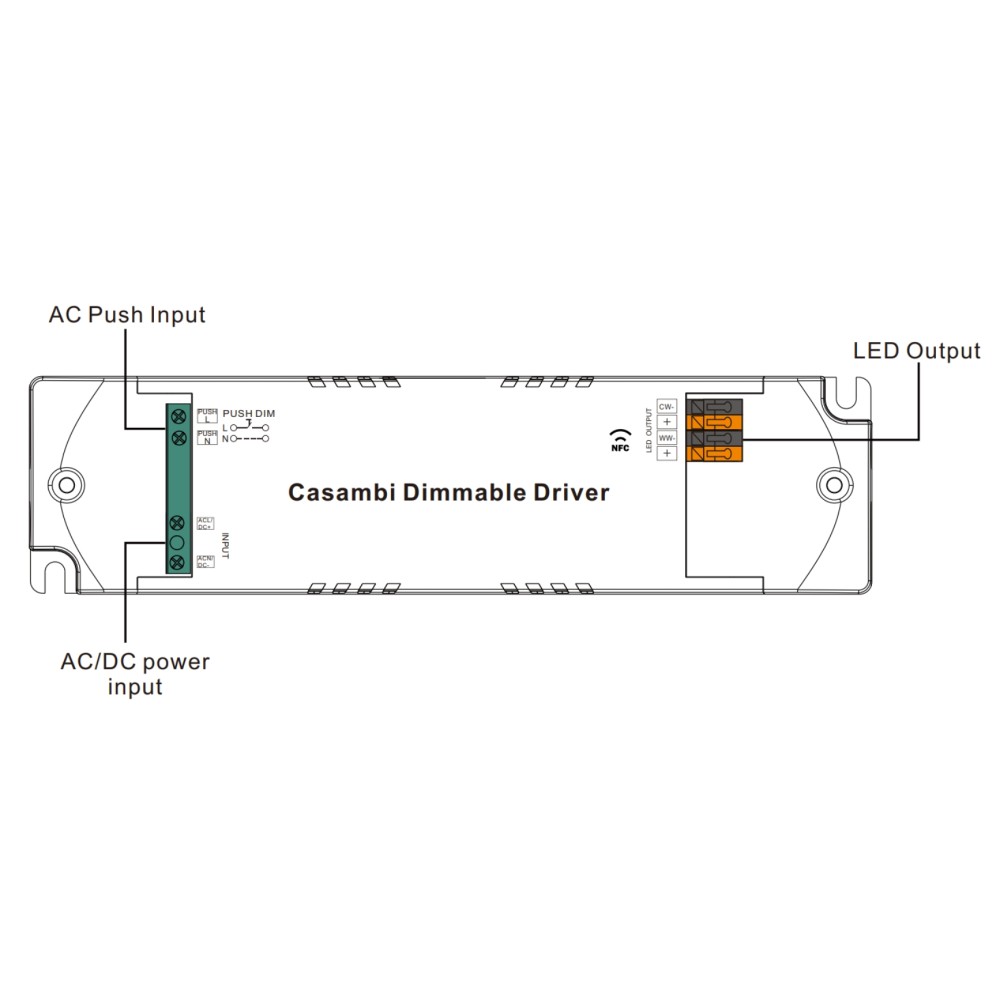

Wiring 3 dây output: Driver có 3 dây output: WW+, CW+, và chung (-). Tương thích đèn CCT 3 dây (3-wire CCT luminaire) và đèn CCT 4 dây. Xem wiring diagram trong datasheet trang 2 Application 1 (không push) và Application 2 (có push switch).
Push Dim vật lý: Short press: bật/tắt. Long press: dim lên/xuống. Vận hành local không cần app hữu ích trong giai đoạn commissioning.
Casambi Bluetooth Mesh: Tunable White không cần gateway, không cần controller CCT riêng
SRP-CA9105N-25CCT250-700 vận hành trong mạng mesh Casambi Bluetooth Low Energy. Điểm khác biệt so với hệ thống Tunable White truyền thống: không cần DALI controller, không cần bộ xử lý CCT riêng Casambi App gửi lệnh CCT target trực tiếp đến driver qua BLE, driver tự phân bổ công suất WW/CW.
Tối đa 250 node trên 1 Casambi Classic network. Mỗi driver là 1 node đồng thời là repeater. Cài scene và schedule CCT (sáng buổi sáng 5000K, chiều 3500K, tối 2700K) trực tiếp trong Casambi App không phát sinh chi phí license phần mềm.
Cấu hình thiết bị bằng NFC Tool
Lưu ý:
- Không cấp nguồn cho thiết bị trong suốt quá trình lập trình.
- Điện thoại phải có chức năng NFC và bật nó lên.
- Nếu không tải được ứng dụng, hãy liên hệ nhà cung cấp.
Ứng dụng theo loại công trình
Văn phòng Human Centric Lighting: Cài schedule CCT tự động theo giờ làm việc: 6500K lúc 8 giờ sáng kích thích tập trung, 4000K buổi trưa, 3000K chiều tối giảm stress mắt. Kết hợp cảm biến hiện diện Casambi đèn tự tắt hoặc dim khi không có người. Lighting Designer không cần hạ tầng bổ sung, toàn bộ logic CCT chạy trong Casambi mesh.
Bệnh viện, phòng khám: Phòng bệnh nhân cần ánh sáng 3000K dịu nhẹ ban ngày, chuyển 2700K ban đêm không gây mất ngủ. Phòng phẫu thuật, phòng khám cần 5000-6500K rõ nét. SRP-CA9105N-25CCT250-700 cho phép cài preset CCT cho từng khu vực, staff chuyển scene bằng push button hoặc app.
Trường học, thư viện: Nghiên cứu cho thấy 5000K cải thiện khả năng tập trung học sinh. Dim xuống 3000K trong giờ nghỉ và cuối buổi. Một driver 25W đủ cho đèn panel 600×600mm CCT tiêu chuẩn, không cần dây điều khiển 0-10V hay DALI bổ sung.
Khách sạn cao cấp phòng ngủ, sảnh: Scene Welcome (3500K, 70%), Scene Sleep (2700K, 20%), Scene Bright (4000K, 100%) cài sẵn trong Casambi App. Guest điều khiển qua Casambi App hoặc push button tại đầu giường. Driver CCT cho phép 1 đèn panel thực hiện toàn bộ dải scene mà không cần đèn màu RGB.
Retail cao cấp, showroom: Chỉnh CCT theo loại hàng trưng bày trang sức cần 4000-5000K để màu rõ nét, thời trang cần 3000K tạo ấm áp. NFC cho phép Lighting Designer điều chỉnh từng đèn ngay tại chỗ mà không tháo trần.
Câu hỏi thường gặp
SRP-CA9105N-25CCT250-700 khác gì so với SRP-CA9105N-25CC250-700?
Khác biệt cốt lõi: 25CCT có 2 kênh output (WW + CW) hỗ trợ Tunable White, 25CC chỉ có 1 kênh dimming 1 màu cố định. Chọn 25CCT khi đèn có chip WW và CW riêng biệt và cần điều chỉnh nhiệt độ màu. Chọn 25CC khi đèn 1 màu cố định và chỉ cần dimming. Thông số điện (điện áp vào, inrush, kích thước, MCB load) giống hệt nhau.
Driver tự mix WW/CW hay Casambi App tính toán?
Driver tự mix. Casambi App gửi 2 giá trị: mức sáng (%) và nhiệt độ màu target (K). Driver SRP-CA9105N-25CCT250-700 tự tính toán tỷ lệ công suất phân bổ cho kênh WW và CW để đạt CCT target đó. Không cần bộ xử lý trung gian hay controller CCT riêng.
Driver có tương thích với đèn CCT 4 dây không?
Có. Datasheet ghi rõ tương thích với đèn CCT 3 dây (3-wire CCT luminaire) và hoạt động được với đèn 4 dây (WW+, WW-, CW+, CW-) nếu đấu đúng sơ đồ. Xem wiring diagram trang 2 của datasheet để xác nhận cách đấu nối phù hợp với đèn cụ thể.
Có thể cài nhiều scene CCT khác nhau theo lịch không?
Có. Casambi App cho phép tạo scene (tổ hợp CCT + dim level) và schedule (lịch chạy scene theo giờ/ngày trong tuần) trực tiếp trong network. Không cần phần mềm bên ngoài hay gateway để chạy schedule local trong tòa nhà.
Kết luận
SRP-CA9105N-25CCT250-700 là lựa chọn đúng khi dự án yêu cầu Tunable White với Casambi Bluetooth 2 kênh WW/CW tích hợp sẵn, logic mix màu trong driver, không cần controller CCT bổ sung. Hiệu suất >83%, NFC programming linh hoạt và Quick Connector Box tùy chọn đảm bảo thi công và bảo trì hiệu quả trong dự án dài hạn.
Giới hạn cần ghi nhớ: 25W tổng chia cho 2 kênh (không phải 25W mỗi kênh), đèn phải có chip WW và CW riêng biệt, IP20 chỉ trong nhà. Nếu đèn chỉ có 1 màu cố định và không cần Tunable White, dùng SRP-CA9105N-25CC250-700 thay thế cùng công suất, đơn giản hơn, dòng tối thiểu cũng 250mA.
