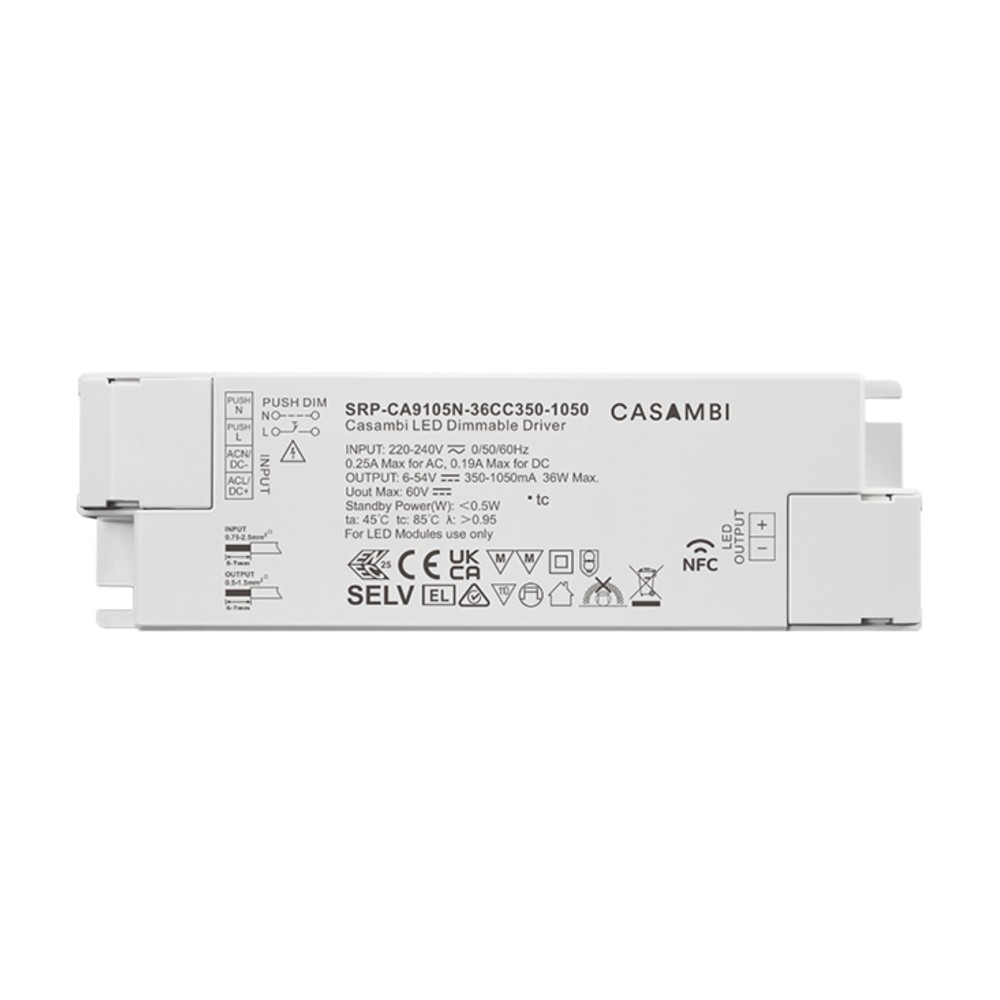

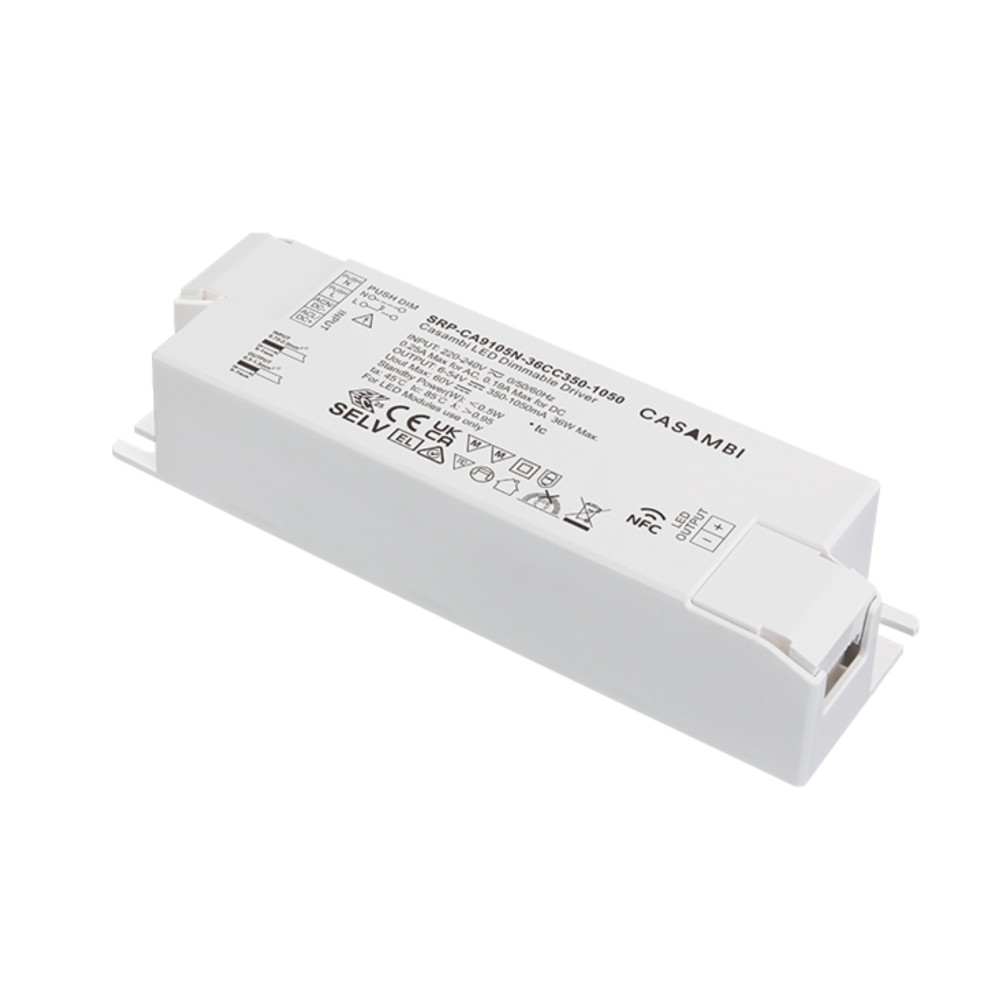

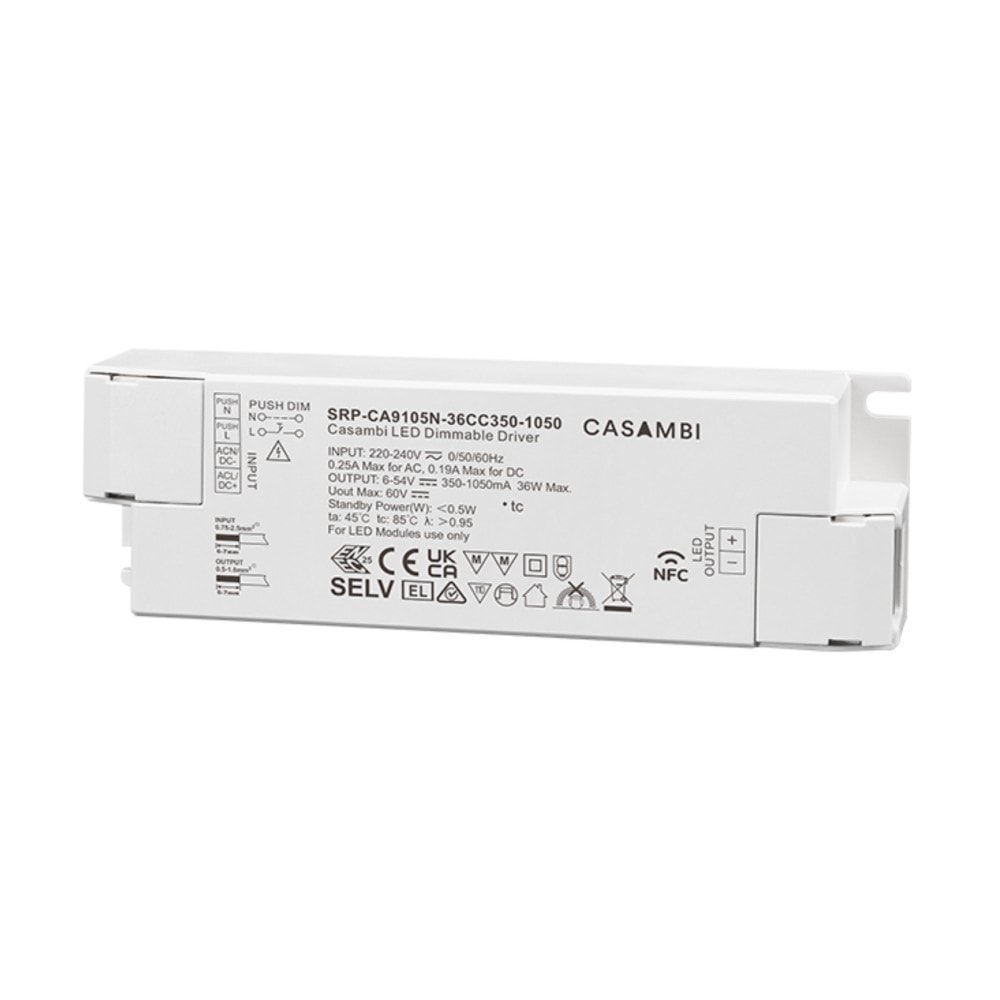

SRP-CA9105N-36CC350-1050 Driver LED Casambi 36W Đơn Sắc Ngõ Ra Dòng
Không phải dự án chiếu sáng nào cũng cần điều chỉnh nhiệt màu. Hành lang khách sạn, khu vực bán lẻ, văn phòng mở, hay hạ tầng chiếu sáng công năng những không gian này cần dimming mượt, thi công nhanh, không muốn trả thêm chi phí cho tính năng CCT mà thực tế không dùng đến. SRP-CA9105N-36CC350-1050 được thiết kế cho đúng trường hợp đó: driver LED Casambi 1 kênh ngõ ra dòng (CC), 36W, cấu hình dòng ra qua NFC trực tiếp trên điện thoại, tích hợp sẵn Bluetooth Low Energy theo chuẩn Casambi, không cần dây bus.
SRP-CA9105N-36CC350-1050 là gì và khi nào nên chọn phiên bản CC thay vì CCT
SRP-CA9105N-36CC350-1050 là driver LED ngõ ra dòng (Constant Current) tích hợp chip Casambi BLE, cho phép điều khiển không dây mà không cần thêm module nhận tín hiệu bên ngoài. Không giống driver DALI hay 0-10V cần dây bus riêng dẫn về bộ điều khiển trung tâm, mỗi chiếc SRP-CA9105N-36CC350-1050 là một node Casambi độc lập nhận lệnh và phản hồi trạng thái trực tiếp qua mesh BLE.
Ký hiệu "CC" trong tên model là Constant Current chỉ kiểu ngõ ra dòng điện, phân biệt với Constant Voltage (CV). Không có nghĩa là dòng ra bị cố định một giá trị: người thi công hoàn toàn có thể chỉnh dòng ra trong khoảng 350–1050mA qua ứng dụng SR NFC Tool với bước 0,1mA, kết hợp tính năng Current Compensation để cân bằng độ sáng thực tế giữa nhiều driver trong cùng một dự án. Cấu hình này được ghi thẳng vào driver qua NFC khi thiết bị chưa cấp điện.
Điểm khác biệt quan trọng so với phiên bản CCT: driver này chỉ có 1 kênh ngõ ra, điều khiển duy nhất một dải LED đơn sắc. Không có kênh warm và cool riêng, không có lệnh CCT, không hỗ trợ điều chỉnh nhiệt màu. Đây là ưu điểm khi dự án không cần Tunable White mạch đơn giản hơn, chi phí thấp hơn, thi công ít lỗi hơn. Ngược lại, nếu đèn yêu cầu điều chỉnh nhiệt màu (2700K–6500K hoặc tương tự), cần dùng phiên bản SRP-CA9105N-36CCT350-1050 thay thế.
Kiến trúc 1 kênh: cấu hình dòng ra theo từng đèn cụ thể
Driver có duy nhất một kênh đầu ra dòng cố định với dải điện áp LED từ 6 đến 54V (tối đa 60V). Tùy từng bộ đèn downlight hoặc spotlight, người thi công chọn mức dòng phù hợp trong khoảng 350–1050mA. Mặc định xuất xưởng là 800mA.
Ngoài dòng ra, datasheet cung cấp thêm tính năng Current Compensation cơ chế bù dòng để cân bằng độ sáng thực tế giữa các driver trong cùng một dự án, đặc biệt hữu ích khi thi công số lượng lớn đèn cùng loại nhưng có sai số sản xuất nhỏ giữa các bóng.
Driver hỗ trợ cả dimming dạng Amplitude và CCR (Constant Current Reduction), với đường cong dimming Linear hoặc Logarithmic có thể chọn qua ứng dụng. Dải dimming sâu xuống 0,01% ở mức dòng tối đa, giúp tạo hiệu ứng ánh sáng tắt dần rất mượt mà mà không bị nhấp nháy.
Bên cạnh điều khiển Casambi, driver còn hỗ trợ kết nối tùy chọn với công tắc nhấn (Push Dim): nhấn ngắn để bật/tắt, giữ để tăng/giảm độ sáng phù hợp cho không gian cần có điểm điều khiển vật lý dự phòng.

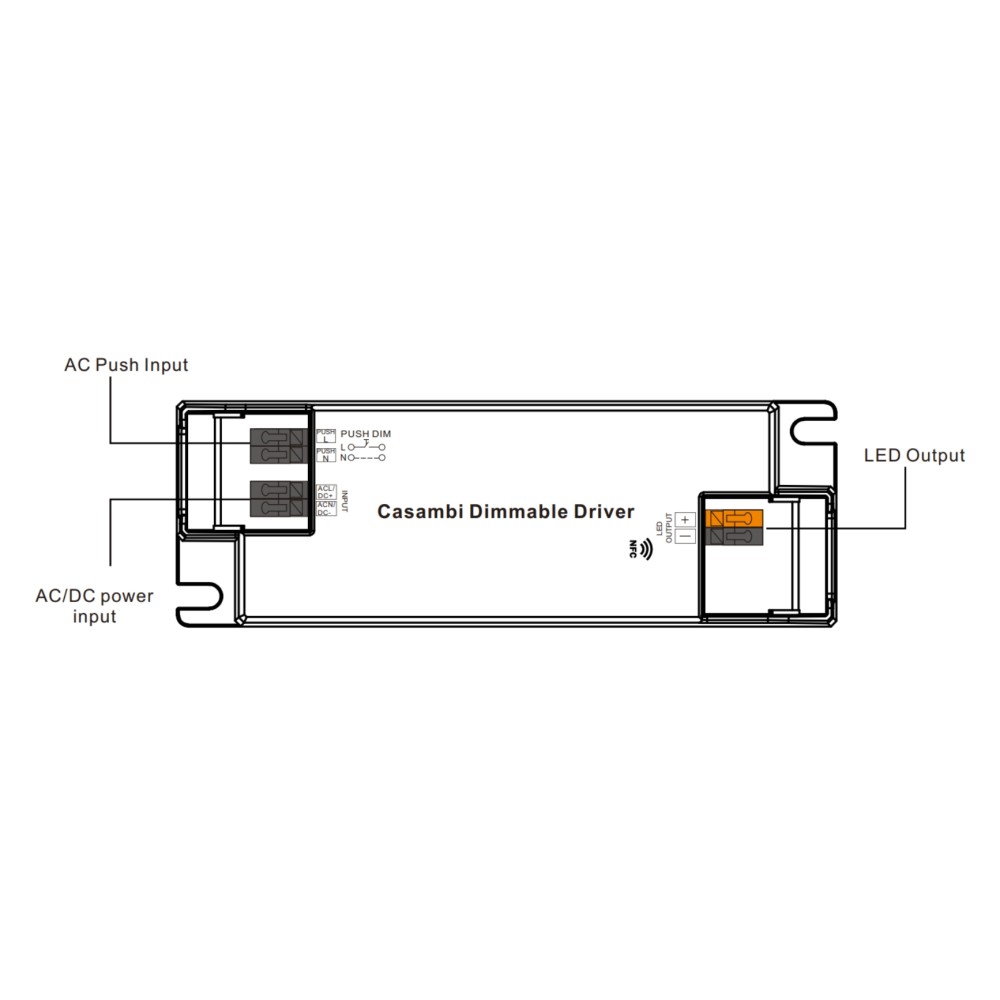

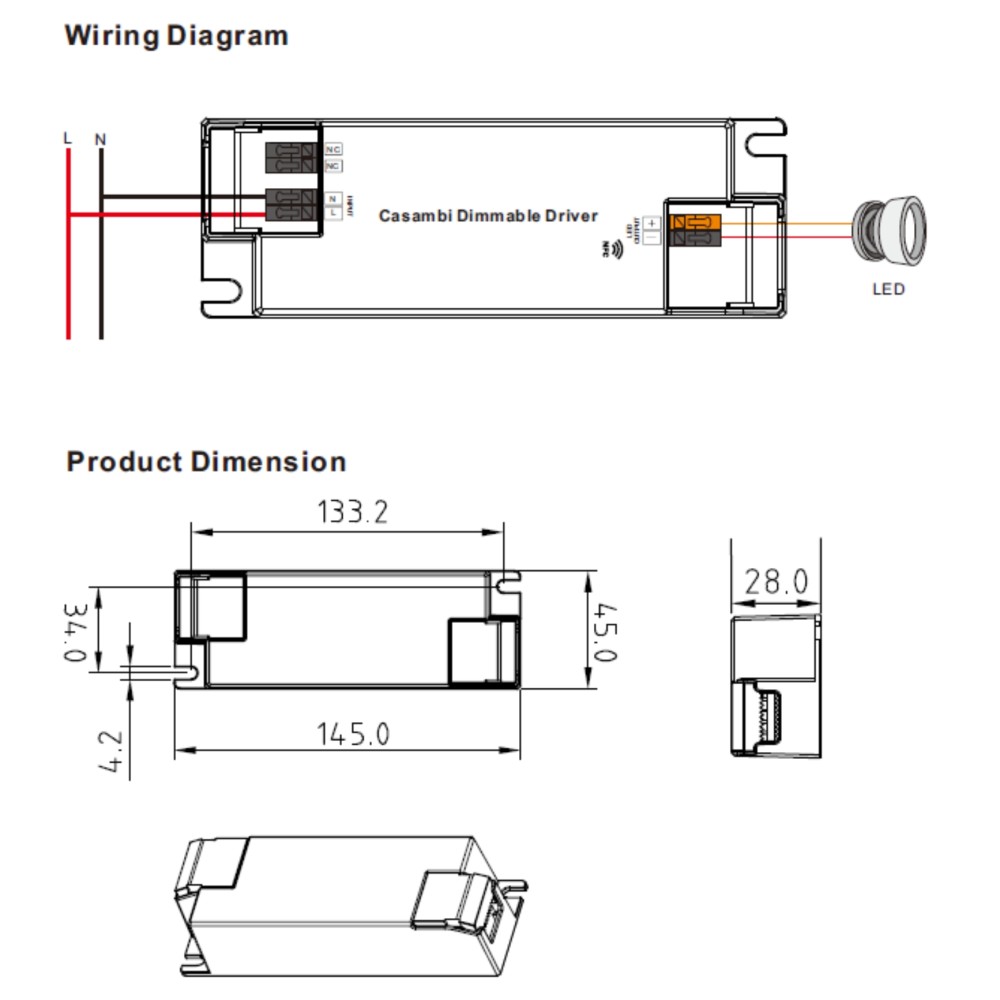

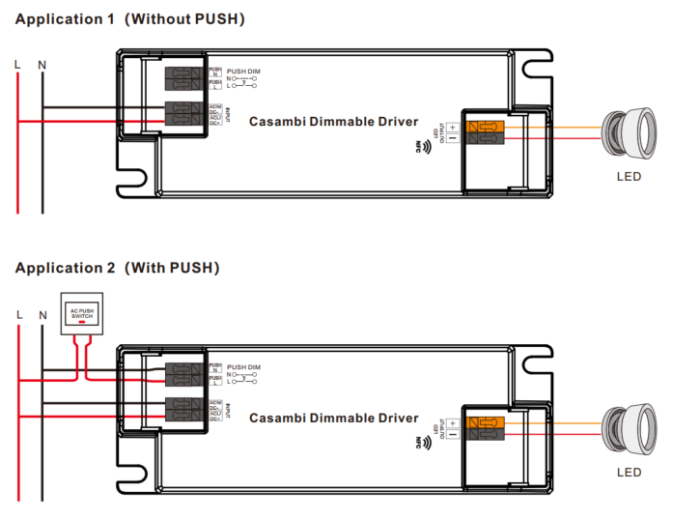

Sơ đồ đấu dây có 2 phương án từ datasheet
Ứng dụng 1 (không có PUSH): L/N vào, đầu ra kết nối thẳng đến tải LED.
Ứng dụng 2 (có PUSH): thêm công tắc nhấn vào đầu vào AC PUSH để điều khiển thủ công song song với Casambi.
Lưu ý lắp đặt và an toàn điện
Driver có vỏ nhựa Class II, hoàn toàn cách ly — không cần đấu dây đất bảo vệ. Tuy nhiên cần đặt trong hộp kỹ thuật hoặc khoang đèn đảm bảo thông thoáng để nhiệt độ vỏ (Tc) không vượt 85°C trong điều kiện vận hành liên tục. Ở Tc = 85°C, tuổi thọ giảm xuống còn trên 40.000 giờ thay vì trên 100.000 giờ ở Tc = 50°C.
Tín hiệu BLE 2,4GHz suy giảm khi bị bao bọc bởi vỏ kim loại. Không nên lắp driver trong tủ điện kim loại kín. Sau thi công, kiểm tra network map trong Casambi App để đảm bảo mỗi node nhìn thấy ít nhất một node lân cận.
Toàn bộ quá trình lập trình NFC phải thực hiện khi thiết bị chưa cấp điện. Điện thoại cần bật NFC. Nếu dùng hộp nối nhanh tùy chọn SRP-Loopbox-01 hoặc SRP-Loopbox-02, lưu ý chiều cao thân driver 36W thấp hơn hộp nối có thể cần thêm đệm tùy điều kiện thực tế lắp đặt.
Cấu hình thiết bị bằng NFC Tool
Lưu ý:
- Không cấp nguồn cho thiết bị trong suốt quá trình lập trình.
- Điện thoại phải có chức năng NFC và bật nó lên.
- Nếu không tải được ứng dụng, hãy liên hệ nhà cung cấp.
Ứng dụng theo loại công trình
Văn phòng, hành lang và không gian công năng. Đây là nhóm ứng dụng cốt lõi của phiên bản CC. Hành lang khách sạn, lối đi chung cư, khu vực làm việc mở những không gian này cần chiếu sáng đồng đều, dimming mượt theo cảnh có sẵn, và không có yêu cầu thay đổi nhiệt màu theo giờ. Driver CC đơn giản hóa toàn bộ cấu hình Casambi: không cần thiết lập kênh warm/cool, không cần calibrate CCT, commissioning nhanh hơn so với phiên bản CCT.
Bán lẻ và chuỗi cửa hàng dùng ánh sáng trung tính cố định. Nhiều thương hiệu bán lẻ chọn một nhiệt màu cố định (thường 3000K hoặc 4000K) cho toàn hệ thống và không thay đổi. Trong trường hợp này, phiên bản CC là đủ và tiết kiệm hơn CCT. Công suất 36W phù hợp cho spotlight accent lighting hoặc downlight lớn chiếu sáng khu vực trưng bày chính. Cấu hình Casambi có thể nhân bản nhanh sang nhiều địa điểm trong cùng chuỗi.
Dự án chiếu sáng công năng cần dimming không cần tuning màu. Kho, nhà xưởng văn phòng, khu vực kỹ thuật có yêu cầu dimming để tiết kiệm điện hoặc tích hợp cảm biến hiện diện qua Casambi, nhưng không cần điều chỉnh nhiệt màu. Phiên bản CC với công suất 36W phù hợp cho downlight hoặc linear tải nặng trong môi trường này.
Khi muốn tách biệt vùng đơn sắc khỏi vùng Tunable White trong cùng một dự án. Một công trình lớn có thể kết hợp cả hai phiên bản: dùng CCT cho khu vực đại sảnh hoặc phòng họp cần thay đổi nhiệt màu, và dùng CC cho hành lang hoặc khu vực phụ trợ. Cả hai cùng hoạt động trong một Casambi network, quản lý qua cùng một app.
Câu hỏi thường gặp
SRP-CA9105N-36CC350-1050 có dimming về 0% không?
Dải dimming của driver đạt 0,01% tại mức dòng tối đa thực tế coi như tắt hoàn toàn về mặt quang học. Để ngắt điện hoàn toàn, vẫn cần relay hoặc công tắc ngắt nguồn AC riêng nếu yêu cầu zero-power standby.
Cấu hình dòng ra qua NFC như thế nào?
Cài ứng dụng SR NFC Tool từ App Store hoặc Google Play. Thiết bị phải ở trạng thái chưa cấp điện. Chạm điện thoại vào vị trí NFC trên driver, mở khóa cấu hình trong app, chỉnh dòng ra từ 350 đến 1050mA với bước 0,1mA, thiết lập Current Compensation nếu cần, sau đó ghi lại cấu hình. Toàn bộ quá trình diễn ra không dây và không cần công cụ phần cứng chuyên dụng.
Driver có thể lắp trong tủ điện kim loại không?
Không nên. Tín hiệu Casambi BLE 2,4GHz suy giảm đáng kể khi bị vỏ kim loại bao quanh. Nên dùng hộp điện nhựa hoặc không gian lắp đặt mở. Sau khi hoàn tất lắp đặt, kiểm tra network map trong Casambi App để xác nhận kết nối mesh ổn định.
Nhiệt độ ảnh hưởng đến tuổi thọ driver như thế nào?
Ở nhiệt độ vỏ Tc = 50°C (tương đương nhiệt độ môi trường Ta khoảng 40°C), driver đạt tuổi thọ trên 100.000 giờ. Khi Tc tăng lên 85°C, tuổi thọ giảm còn trên 40.000 giờ. Thiết kế hộp đèn cần đảm bảo thông thoáng đủ để duy trì Tc trong mức khuyến nghị.
SRP-CA9105N-36CC350-1050 có cần gateway để điều khiển từ xa không?
Không bắt buộc nếu chỉ cần điều khiển local trong phạm vi mesh BLE. Để truy cập từ xa qua internet hoặc tích hợp lịch đám mây Casambi, cần thêm Casambi Gateway riêng. Driver này không tích hợp kết nối cloud sẵn.
Sự khác biệt giữa SRP-CA9105N-36CC350-1050 và SRP-CA9105N-36CCT350-1050 là gì?
Phiên bản 36CC (model đang xem) có 1 kênh đầu ra dòng cố định, phù hợp cho đèn LED đơn sắc. Phiên bản 36CCT hỗ trợ Tunable White — điều chỉnh nhiệt màu giữa warm white và cool white. Nếu dự án yêu cầu thay đổi CCT theo thời gian trong ngày hoặc theo không gian, cần chọn phiên bản CCT.
Kết luận
SRP-CA9105N-36CC350-1050 là lựa chọn phù hợp khi dự án chiếu sáng cần tích hợp Casambi vào đèn LED dòng cố định mà không muốn kéo thêm dây bus. Công suất 36W, dòng ra cấu hình linh hoạt qua NFC, dimming sâu 0,01%–100% và kiến trúc mesh tự tổ chức là những điểm mạnh kỹ thuật rõ ràng. Bảo hành 5 năm và tuổi thọ trên 100.000 giờ ở điều kiện nhiệt tiêu chuẩn phản ánh chất lượng phù hợp dự án dài hạn.
SRP-CA9105N-36CC350-1050 phù hợp nhất khi dự án cần tích hợp Casambi vào đèn downlight hoặc spotlight đơn sắc, không có yêu cầu Tunable White, và muốn giữ cấu hình đơn giản, chi phí tối ưu. Công suất 36W là mức cao nhất trong dòng SRP-CA9105N phù hợp cho đèn tải nặng hơn hoặc chuỗi LED dài hơn so với phiên bản 15W và 25W. Dimming sâu 0,01%–100% và phương thức CCR đảm bảo trải nghiệm chiếu sáng mượt mà mà không cần thêm phần cứng.
Không nên chọn phiên bản này khi đèn yêu cầu điều chỉnh nhiệt màu (cần dùng SRP-CA9105N-36CCT350-1050), khi công suất đèn thực tế dưới 15W (overkill về chi phí), hoặc khi dự án yêu cầu kết nối internet hay tích hợp BMS mà không có Casambi Gateway đi kèm.
Để được tư vấn lựa chọn đúng phiên bản driver theo bản vẽ chiếu sáng thực tế hoặc hỗ trợ commissioning Casambi, liên hệ đội ngũ kỹ thuật KNXStore.
