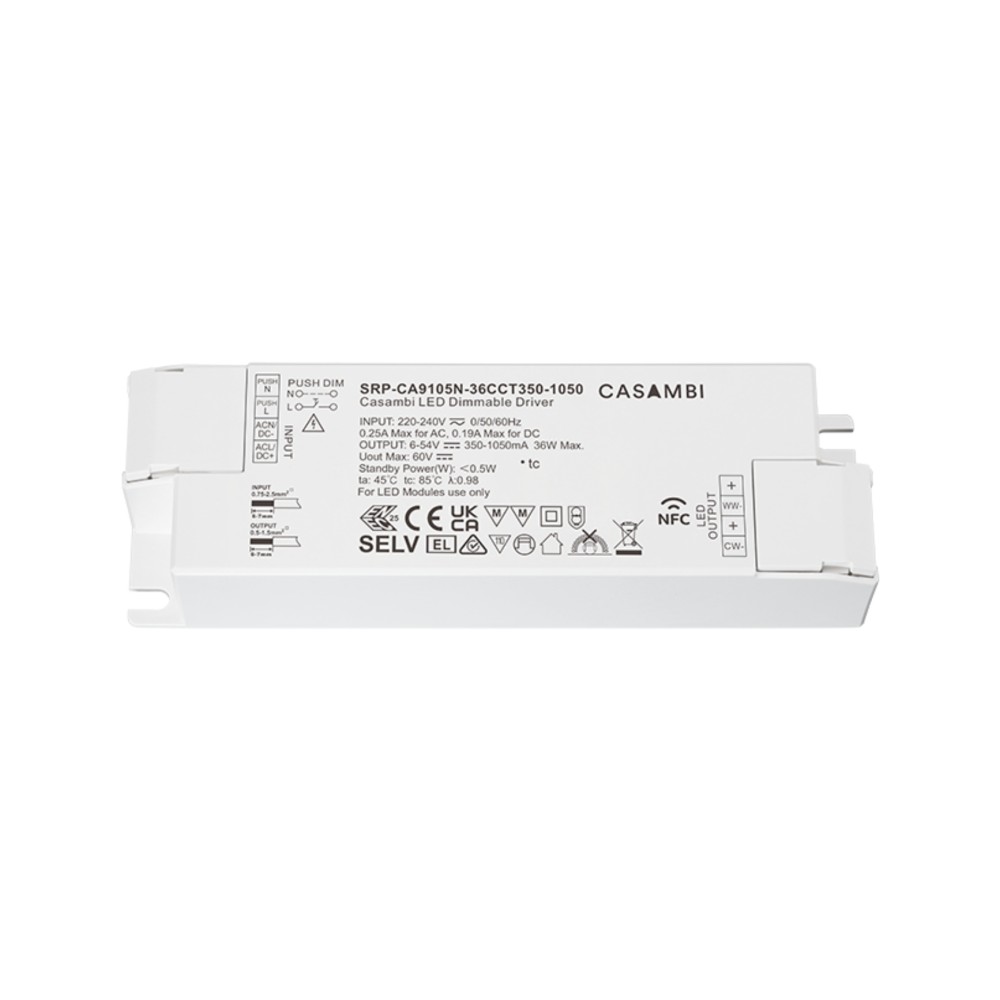

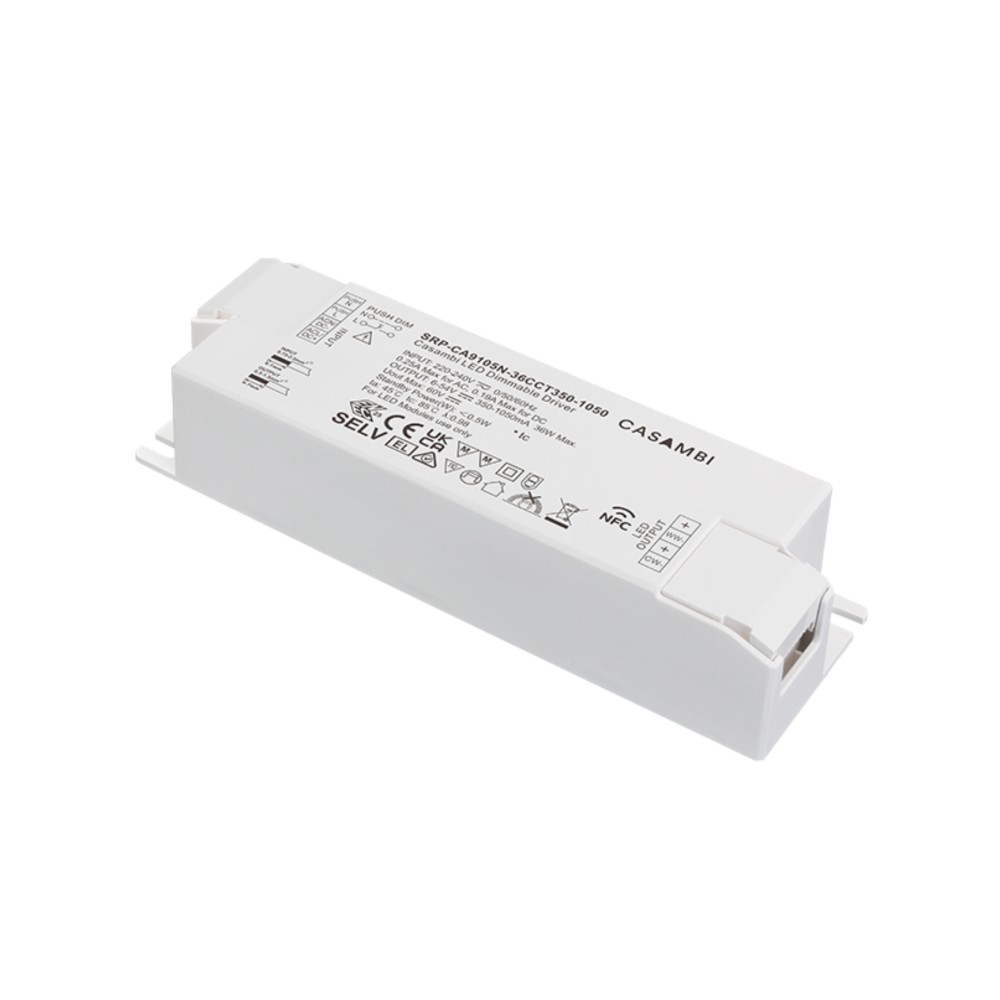

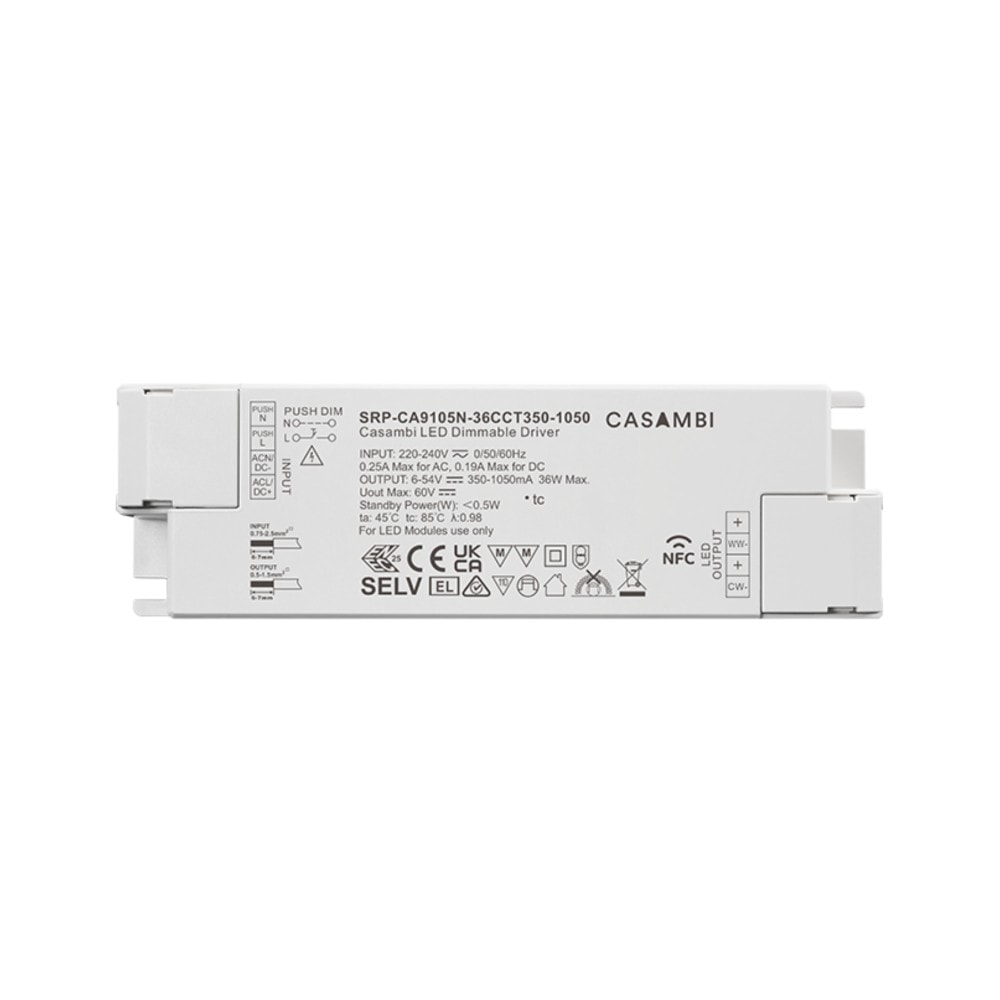

SRP-CA9105N-36CCT350-1050 Driver LED Casambi 36W Tunable White
Khi dự án yêu cầu cả Tunable White lẫn công suất đủ lớn cho downlight thương mại, đèn spotlight accent hoặc linear lighting trong không gian rộng, người thi công thường phải chọn giữa driver DALI DT8 cần dây bus và driver Zigbee/Bluetooth thiếu tính ổn định mesh. SRP-CA9105N-36CCT350-1050 giải quyết bài toán đó: driver 2 kênh WW/CW tích hợp sẵn Casambi BLE, công suất 36W là mức cao nhất trong dòng SRP-CA9105N, cấu hình dòng ra qua NFC, không cần dây bus riêng. Phù hợp cho SI và lighting designer cần Tunable White ở tải nặng mà vẫn muốn triển khai nhanh trong hệ sinh thái Casambi.
SRP-CA9105N-36CCT350-1050 là gì và Tunable White hoạt động như thế nào trong driver này
SRP-CA9105N-36CCT350-1050 là driver LED 2 kênh ngõ ra dòng (Constant Current) tích hợp chip Casambi BLE. Kiến trúc 2 kênh là điểm cốt lõi phân biệt phiên bản CCT với phiên bản CC (đơn sắc): kênh WW (Warm White) và kênh CW (Cool White) hoạt động độc lập, mỗi kênh cấp dòng riêng cho một dải LED trong bộ đèn 4-wire CCT. Casambi App gửi lệnh điều chỉnh tỷ lệ WW/CW để thay đổi nhiệt màu, đồng thời điều chỉnh tổng mức sáng qua dimming, tất cả trong một lệnh không dây qua BLE mesh.
Ký hiệu "CCT" trong tên model xác nhận driver hỗ trợ Tunable White. Dòng ra mỗi kênh từ 350 đến 1050mA được cấu hình qua NFC với bước 0,1mA bằng ứng dụng SR NFC Tool, không cần cấp điện trong quá trình lập trình. Mặc định xuất xưởng là 800mA mỗi kênh (*cần xác nhận). Tính năng Current Compensation giúp cân bằng độ sáng thực tế giữa các driver trong cùng dự án khi đèn có sai số sản xuất nhỏ.
So với phiên bản SRP-CA9105N-36CC350-1050 (đơn sắc, 1 kênh): driver CCT phức tạp hơn về cấu hình commissioning vì cần thiết lập tỷ lệ WW/CW và điểm trắng mong muốn trong Casambi App, và chi phí cao hơn. So với phiên bản 15CCT (cùng loại CCT nhưng 15W): driver 36CCT phù hợp cho đèn tải nặng hơn mà 15W không đủ công suất đáp ứng.
Kiến trúc 2 kênh WW/CW: cấu hình theo từng loại đèn Tunable White công suất lớn
Driver có 2 kênh ngõ ra dòng độc lập với dải điện áp LED từ 6 đến 54V mỗi kênh (tối đa 60V, *suy luận từ datasheet 36CC, cần xác nhận). Tổng công suất tối đa là 36W cho cả 2 kênh cộng lại người thi công cần tính toán phân bổ công suất WW và CW theo thông số đèn thực tế.

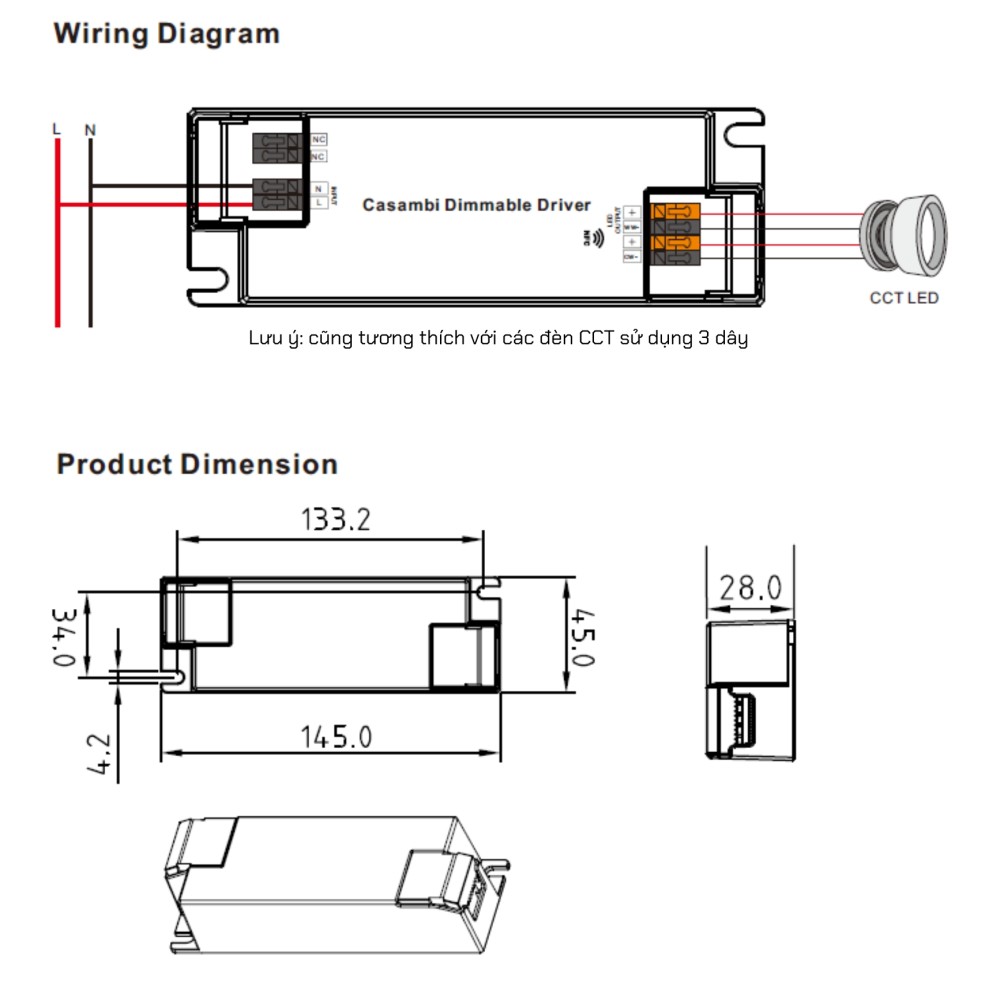

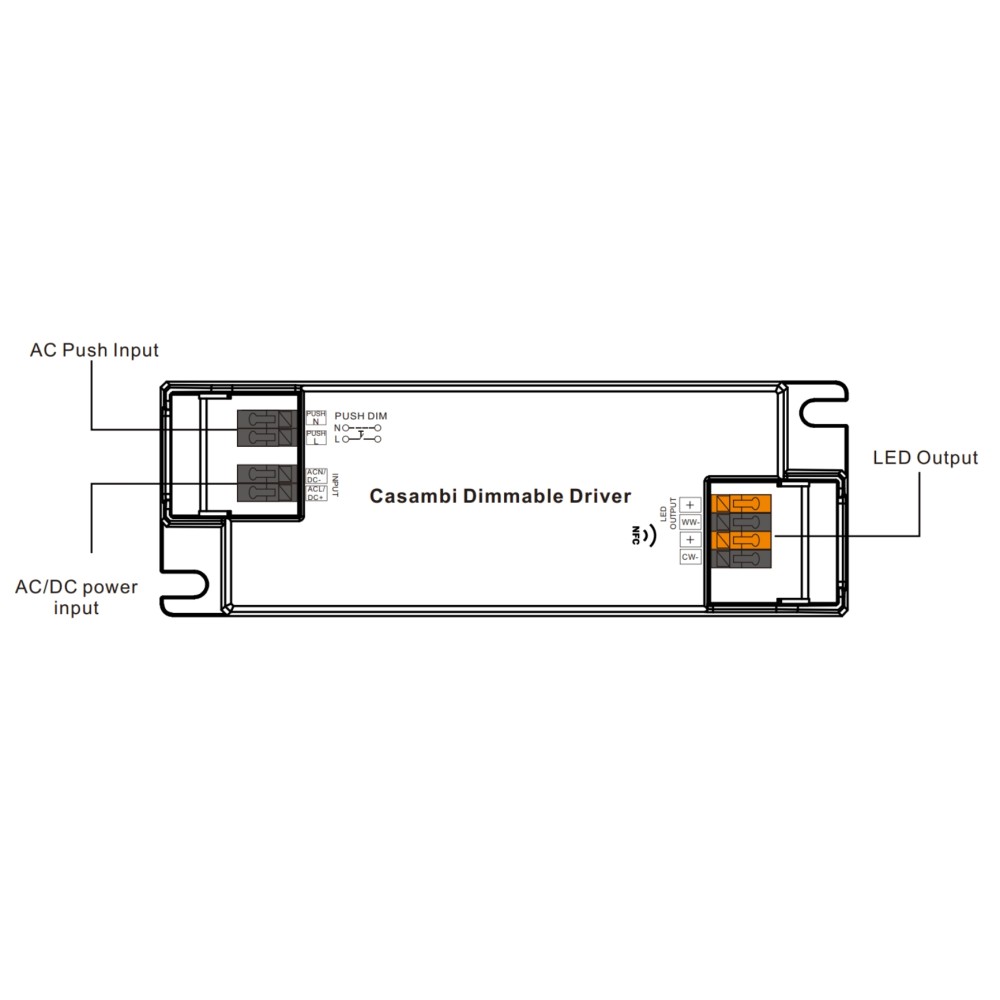

Dòng ra mỗi kênh cấu hình độc lập qua NFC trong khoảng 350–1050mA, bước 0,1mA. Driver hỗ trợ đèn 4-wire CCT LED với 4 dây riêng biệt cho WW+ WW− CW+ CW−. Sơ đồ đấu dây có 2 phương án: ứng dụng 1 không có PUSH (L/N vào, 2 kênh ra thẳng đến đèn) và ứng dụng 2 có PUSH (thêm công tắc nhấn để điều khiển thủ công song song với Casambi).
Dimming hỗ trợ cả Amplitude và CCR (Constant Current Reduction), đường cong Linear hoặc Logarithmic chọn qua NFC. Dải dimming sâu xuống 0,01% tại mức dòng tối đa, phù hợp cho không gian cần hiệu ứng tắt dần rất mượt. Push Dim hỗ trợ nhấn ngắn để bật/tắt và giữ để tăng/giảm độ sáng.
Cấu hình thiết bị bằng NFC Tool
Lưu ý:
- Không cấp nguồn cho thiết bị trong suốt quá trình lập trình.
- Điện thoại phải có chức năng NFC và bật nó lên.
- Nếu không tải được ứng dụng, hãy liên hệ nhà cung cấp.
Casambi mesh: Tunable White công suất lớn không cần controller trung tâm
SRP-CA9105N-36CCT350-1050 hoạt động trong Casambi mesh phi tập trung. Mỗi driver là một node BLE, đồng thời đóng vai trò repeater, toàn bộ cấu hình cảnh ánh sáng, lịch tự động và nhóm đèn được lưu phân tán trên từng node, hệ thống vẫn vận hành bình thường khi điện thoại hay tablet đã rời công trình.
Trong Casambi App, driver CCT hiển thị giao diện điều khiển kép: một thanh điều chỉnh mức sáng tổng và một thanh điều chỉnh nhiệt màu (CCT slider). Lighting designer hoặc SI có thể tạo cảnh với từng tổ hợp độ sáng và nhiệt màu khác nhau, lập lịch tự động chuyển cảnh theo giờ trong ngày, tất cả không cần gateway nếu chỉ dùng local.
Driver thuộc Casambi Classic network, tối đa 250 node trên một network. Để truy cập từ xa qua internet hoặc tích hợp BMS, cần thêm Casambi Gateway riêng. Driver không tích hợp kết nối cloud sẵn và không thuộc dòng Casambi Evolution.
Ứng dụng theo loại công trình
Văn phòng và không gian làm việc lớn có yêu cầu Human Centric Lighting. Khi dự án có đặc tả về điều chỉnh nhiệt màu theo thời gian trong ngày và đèn có công suất từ 20W trở lên, phiên bản 36CCT là lựa chọn phù hợp. Ánh sáng lạnh (5000–6500K) buổi sáng để tăng tập trung, ánh sáng trung tính (3500–4000K) ban ngày, ánh sáng ấm (2700–3000K) cuối chiều. Công suất 36W đủ cho downlight lớn âm trần hoặc linear lighting trong văn phòng diện tích rộng.
Khách sạn và hospitality cao cấp. Đại sảnh, phòng họp và nhà hàng trong khách sạn 4–5 sao thường dùng đèn downlight hoặc spotlight công suất trung đến lớn với yêu cầu Tunable White để tạo bầu không khí theo khung giờ. Driver 36CCT với dimming sâu và CCT linh hoạt qua Casambi đáp ứng yêu cầu này mà không cần hạ tầng DALI DT8 phức tạp.
Showroom, gallery và bảo tàng. Spotlight chiếu sáng hiện vật hoặc sản phẩm trưng bày thường yêu cầu nhiệt màu linh hoạt theo loại hiện vật và giờ tham quan. Khả năng cấu hình dòng ra từng driver qua NFC với bước 0,1mA và điều chỉnh CCT qua Casambi App cho phép lighting designer kiểm soát chính xác từng điểm chiếu.
Khi cần nâng công suất từ 15CCT trong cùng một dự án. Một số khu vực trong dự án dùng đèn lớn hơn 15W và vẫn cần Tunable White. Thay vì chia đôi dòng sản phẩm, SI có thể kết hợp 15CCT (cho khu vực đèn nhỏ) và 36CCT (cho khu vực đèn lớn hơn) trong cùng một Casambi network, quản lý chung trên một app.
Khi muốn tách biệt vùng Tunable White khỏi vùng đơn sắc trong cùng dự án lớn. Kết hợp 36CCT (đại sảnh, phòng họp) với 36CC (hành lang, khu phụ trợ) trong cùng một Casambi network giúp tối ưu chi phí mà vẫn giữ toàn bộ hệ thống trên một app.
Câu hỏi thường gặp
SRP-CA9105N-36CCT350-1050 điều chỉnh nhiệt màu như thế nào qua Casambi?
Casambi App gửi lệnh riêng đến kênh WW và kênh CW của driver, thay đổi tỷ lệ dòng ra giữa hai kênh để điều chỉnh nhiệt màu tổng. Người dùng thấy một thanh CCT slider trên app, kéo sang trái để ấm hơn, sang phải để lạnh hơn. Tổng công suất không vượt 36W cho cả 2 kênh.
SRP-CA9105N-36CCT350-1050 khác gì so với SRP-CA9105N-36CC350-1050?
Phiên bản 36CCT có 2 kênh ngõ ra điều khiển WW và CW riêng biệt, hỗ trợ Tunable White. Phiên bản 36CC chỉ có 1 kênh, phù hợp cho đèn đơn sắc không có yêu cầu thay đổi nhiệt màu. Driver CCT phức tạp hơn khi commissioning và chi phí cao hơn nên chọn đúng theo yêu cầu thực tế của dự án thay vì mua CCT dự phòng.
Driver có dimming về 0% không?
Dải dimming đạt 0,01% tại mức dòng tối đa, thực tế coi như tắt hoàn toàn về mặt quang học. Để ngắt điện hoàn toàn (zero-power standby), cần thêm relay hoặc công tắc ngắt nguồn AC riêng.
Driver có cần gateway để điều khiển từ xa không?
Không bắt buộc nếu chỉ điều khiển local trong mesh BLE. Để truy cập từ xa qua internet hoặc tích hợp lịch đám mây Casambi, cần thêm Casambi Gateway riêng. Driver không tích hợp kết nối cloud sẵn.
Kết luận
SRP-CA9105N-36CCT350-1050 phù hợp nhất khi dự án cần Tunable White ở mức công suất cao, dòng ra từ 350 đến 1050mA mỗi kênh, và muốn triển khai không dây qua Casambi mà không kéo thêm dây bus. Đây là driver CCT công suất cao nhất trong dòng SRP-CA9105N, phù hợp cho đèn tải nặng mà 15CCT không đủ đáp ứng.
Không nên chọn phiên bản này khi đèn không hỗ trợ 4-wire CCT (cần dùng 36CC thay thế), khi công suất đèn dưới 15W (dùng 15CCT tiết kiệm hơn), khi dự án không có yêu cầu thay đổi nhiệt màu (dùng 36CC đơn giản hơn), hoặc khi cần kết nối internet mà không có Casambi Gateway đi kèm.
Để được tư vấn lựa chọn đúng phiên bản driver theo bản vẽ chiếu sáng thực tế hoặc hỗ trợ commissioning Casambi Tunable White, liên hệ đội ngũ kỹ thuật KNXStore.
