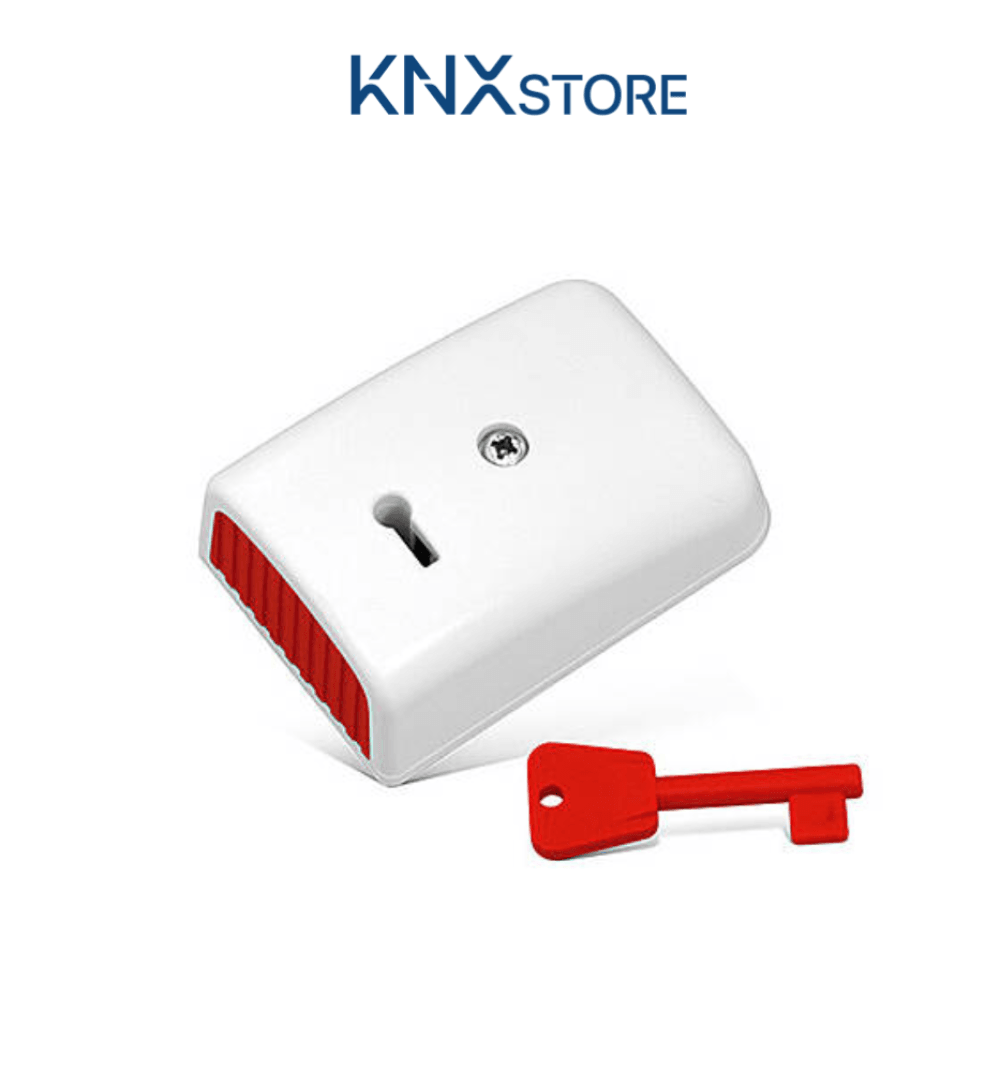

Satel PNK-1 - Nút Nhấn Báo Động Khẩn Cấp
PNK-1 là panic button thiết kế cho các cơ sở có nguy cơ bị tấn công trực tiếp: ngân hàng, kho bán sỉ, cửa hàng vàng bạc, quầy thu ngân. Nhấn nút kích hoạt ngay lập tức alarm và/hoặc gửi tín hiệu báo cáo về trạm giám sát.
Tương thích với mọi trung tâm báo động hỗ trợ detector kiểu NC - không giới hạn thương hiệu. Kết nối trực tiếp vào bất kỳ zone NC của INTEGRA 64, PERFECTA 16-WRL, VERSA 10 hoặc trung tâm bất kỳ.
Cơ chế nhớ cơ học (Mechanical Memory)
Đây là tính năng phân biệt PNK-1 với panic button thông thường.
Lò xo hồi mặc định (có lò xo): Sau khi nhấn và thả tay, nút tự trở về vị trí ban đầu. Zone trở về trạng thái NC bình thường khi thả nút.

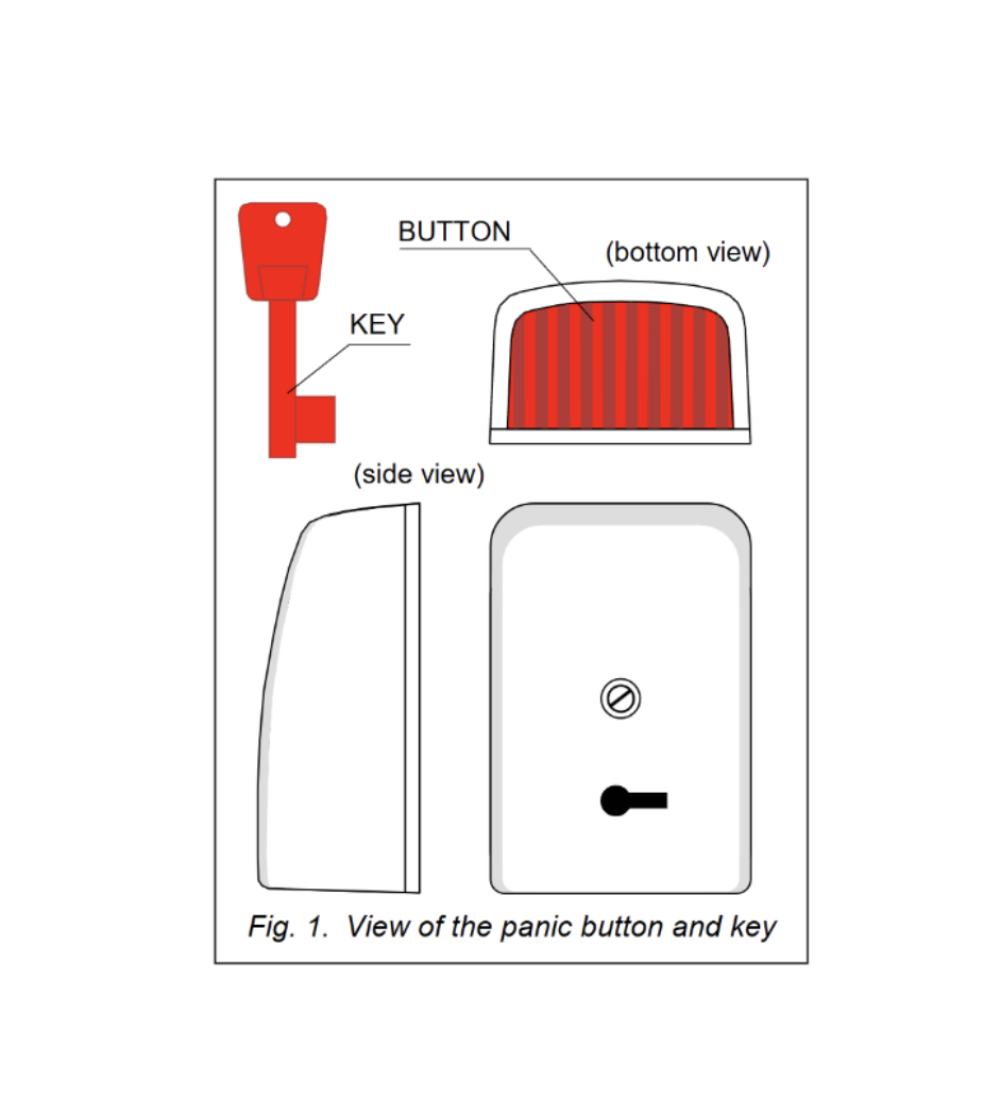

Tháo lò xo (kích hoạt Mechanical Memory): Khi tháo lò xo hồi ra, sau khi nhấn nút sẽ giữ nguyên vị trí bên trong vỏ (bị khóa cơ học). Zone duy trì trạng thái open (alarm) cho đến khi dùng chìa khóa đi kèm để nhả nút về vị trí cũ.
Lợi ích thực tế khi nhiều nút nối chung zone: Trong cài đặt ngân hàng điển hình có 3-5 nút PNK-1 tại các quầy khác nhau nối nối tiếp vào một zone, khi alarm xảy ra sẽ không biết nút nào đã được nhấn. Với cơ chế Mechanical Memory, nhân viên hoặc cảnh sát có thể xác định ngay quầy nào đã kích hoạt alarm (nút đó còn đang ở vị trí bị khóa).

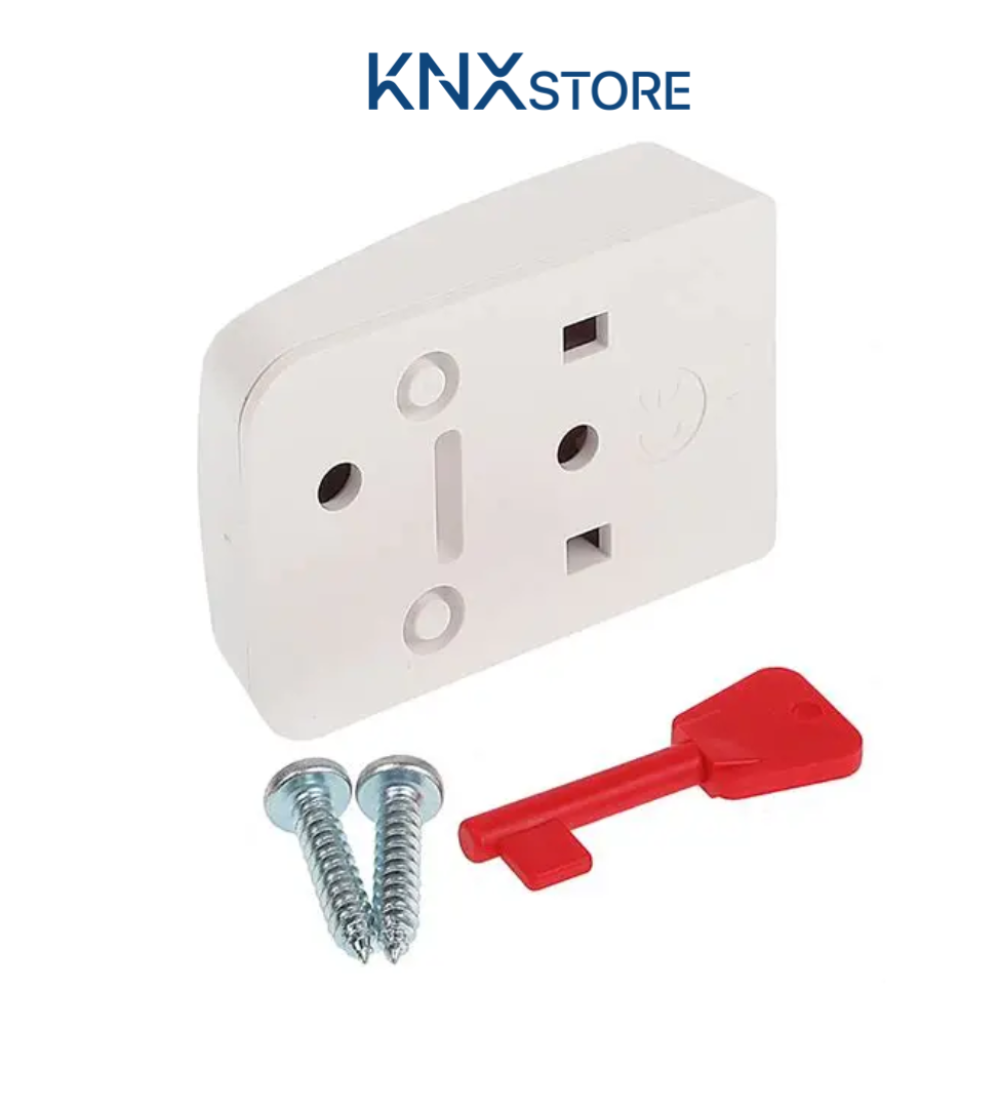

Kèm theo: Chìa khóa để nhả nút về vị trí ban đầu sau khi Mechanical Memory kích hoạt.
Đấu nối và lắp đặt
Lắp đặt cơ bản:
- Lắp bằng 2 vít lên bề mặt phẳng - thường vị trí kín đáo: dưới mặt bàn, sau quầy thu ngân, dưới mặt bàn phục vụ.
- Có thể lắp ngang hoặc dọc.
- Tháo nút di động khỏi đế bằng cách uốn nhẹ các chốt để dễ đấu cáp.
Đấu nối vào zone NC của trung tâm:
Khi nối nhiều nút vào một zone: nối nối tiếp (series). Mạch: COM trung tâm -> TMP nút 1 -> TMP nút 2 -> ... -> Zone trung tâm. Khi bất kỳ nút nào nhấn = mạch hở = alarm.
Ba field terminal bên trong vỏ: Cho phép đấu điện trở EOL (End-of-Line) trực tiếp bên trong vỏ nút mà không cần hàn. Tiện lợi khi trung tâm yêu cầu EOL resistor trên zone.
Cảnh báo lắp đặt: Cẩn thận không làm vỡ vỏ thủy tinh của reed relay hoặc nam châm gắn trên nút khi lắp đặt.
Vị trí lắp đặt điển hình
| Ứng dụng | Vị trí gợi ý |
|---|---|
| Ngân hàng / phòng giao dịch | Dưới mặt bàn giao dịch viên |
| Quầy thu ngân cửa hàng | Dưới mặt bàn phục vụ, tầm tay không nhìn thấy |
| Kho bán sỉ có quầy thu tiền | Gần vị trí thu ngân |
| Phòng bảo vệ | Dưới bàn bảo vệ |
| Khu vực có khách vào | Dưới quầy lễ tân |
Lắp ở vị trí có thể nhấn bằng đầu gối hoặc bằng tay mà không cần thay đổi tư thế rõ ràng.
Lập trình trên trung tâm
PNK-1 lập trình là 24-hour panic zone hoặc tương đương:
- Active 24/7, kể cả khi hệ thống disarmed.
- Không cho phép bypass bởi người dùng thông thường.
- Phản ứng alarm ngay lập tức không có delay.
- Nếu có kết nối với trạm giám sát, truyền mã alarm ngay lập tức.
Kết luận
PNK-1 là panic button đơn giản, tin cậy, tương thích toàn hệ NC. Cơ chế Mechanical Memory là tính năng thực tế quan trọng khi triển khai nhiều nút trên một zone. Ba terminal EOL bên trong vỏ tiết kiệm thời gian thi công. KNXStore cung cấp PNK-1 kèm tư vấn lập trình zone khẩn cấp cho INTEGRA 64, PERFECTA 32-WRL và toàn bộ dòng trung tâm Satel.
