Satel SPW-220 R - Còi Báo Động Quang-Âm Trong Nhà

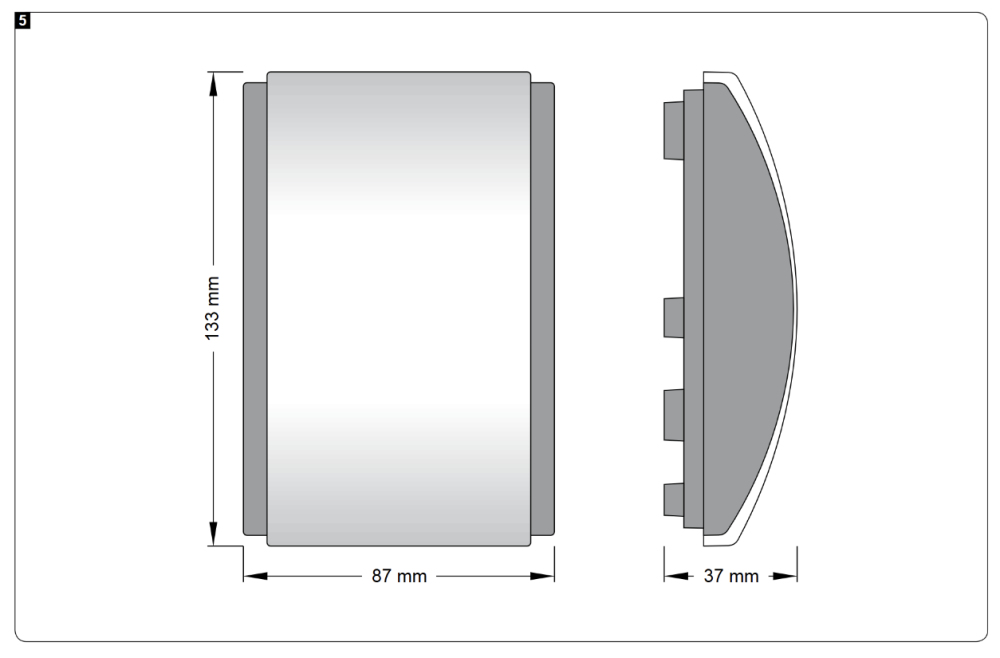

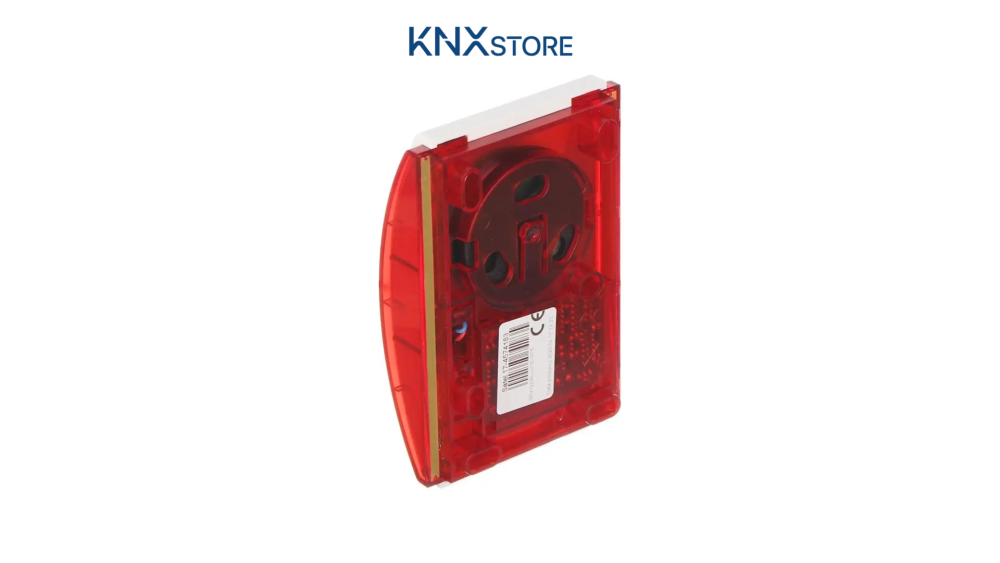

SPW-220 R là phiên bản nâng cấp của SPW-210 R với bổ sung hai nhóm LED tín hiệu quang. Cùng kích thước 87x133x37mm nhưng nặng hơn 40g (199g vs 159g).
Điểm khác biệt quan trọng: terminal +SO- cho tín hiệu quang (optical signaling) và +SA- cho âm thanh (acoustic signaling) độc lập hoàn toàn. Tính năng đặc biệt: có thể đấu song song +SA với +SO và -SA với -SO để điều khiển cả hai từ một output duy nhất của trung tâm - tiết kiệm output khi trung tâm ít output còn trống.
Tương thích với PERFECTA 16-WRL, PERFECTA 32-WRL, VERSA 15 và hầu hết trung tâm báo động 12V DC.

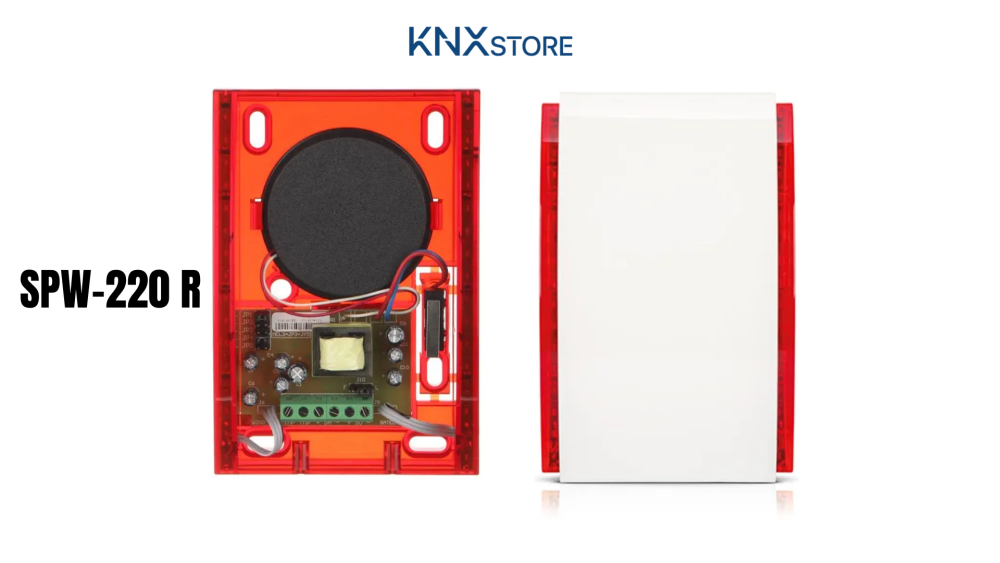

Terminal đấu nối
| Terminal | Chức năng |
|---|---|
| TMP | Tiếp điểm tamper (NC) |
| +SA- | Điều khiển tín hiệu âm thanh |
| +SO- | Điều khiển tín hiệu quang |
Hai cách điều khiển

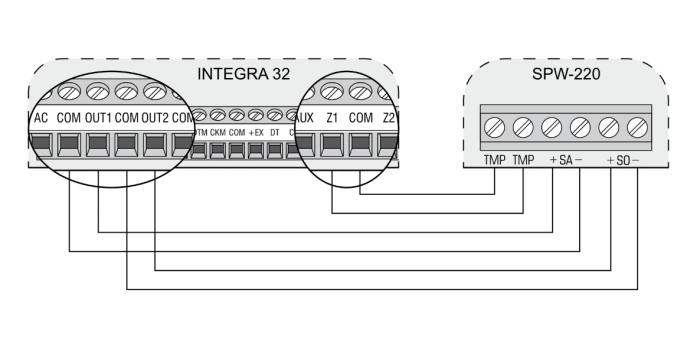

Cách 1 - Hai output riêng (khuyến nghị):
- OUT1 (high-current) -> +SA- : điều khiển âm thanh
- OUT2 (high-current) -> +SO- : điều khiển quang
- Zone Z1 = 24h tamper (TMP)
Cách 2 - Một output duy nhất:
- Đấu song song: "+SA" nối với "+SO", "-SA" nối với "-SO"
- Một output high-current điều khiển cả quang và âm thanh đồng thời
Cách 2 tiết kiệm output trung tâm nhưng mất khả năng điều khiển độc lập hai loại tín hiệu.
Lưu ý về OUT1/OUT2: Theo tài liệu gốc (tiếng Ba Lan và Nga): OUT1 = âm thanh, OUT2 = quang. Bản tiếng Anh có ghi đảo ngược - áp dụng theo PL/RU để đúng với thiết kế gốc.
Chọn tone âm thanh
| Cài đặt pin | Tone |
|---|---|
| A | Tone 1 |
| B | Tone 2 |
| C | Tone 3 |

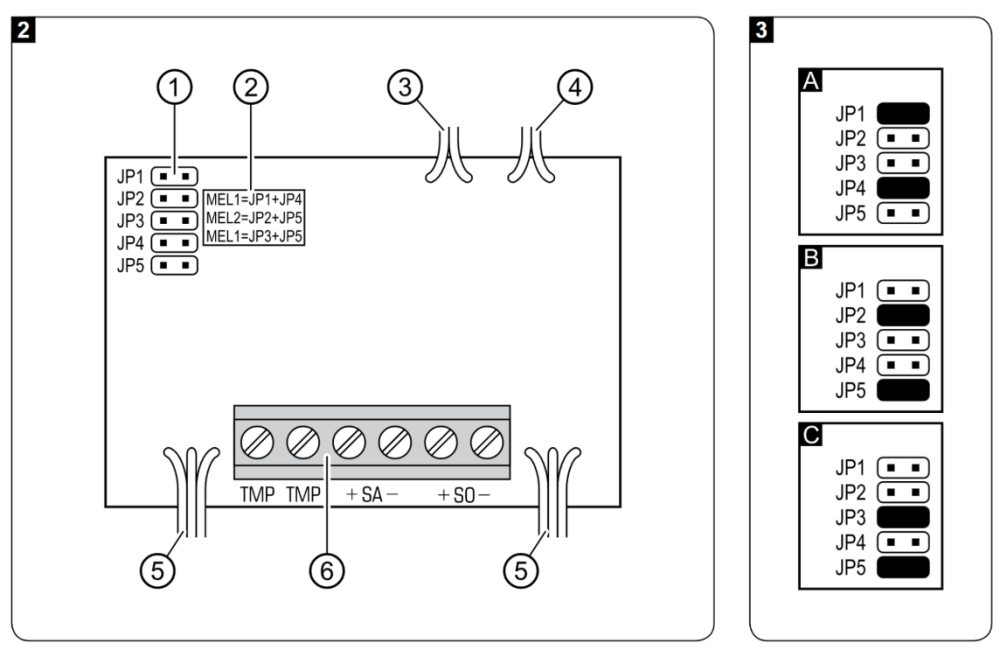

Xem hình 2/3 trong datasheet để biết vị trí và cách cài đặt pin jumper trên bo mạch.
Lắp đặt và đấu nối
Chỉ dùng trong nhà. Bề mặt phẳng, dùng vít và rawl plug. Tắt nguồn trước khi đấu nối.
- Mở nắp thiết bị.
- Đặt lên tường, đánh dấu lỗ khoan.
- Khoan, lắp rawl plug, bắt vít.
- Đấu dây: TMP vào zone tamper, +SA-/+SO- vào output trung tâm.
- Chọn tone bằng jumper.
- Lắp lại nắp.
So sánh SPW-220 R và SPW-100
| Tiêu chí | SPW-220 R | SPW-100 |
|---|---|---|
| Tín hiệu | Quang + âm thanh | Âm thanh chỉ |
| Dòng tối đa | 300mA (cả hai) | 320mA |
| Kích thước | 87x133x37mm | 130x130x40mm |
| Nguồn | 12V +-20% | 12V +-15% |
| Trọng lượng | 199g | 170g |
Kết luận
SPW-220 R là lựa chọn trong nhà khi cần cả âm thanh và tín hiệu quang từ một thiết bị nhỏ gọn. Khả năng đấu song song hai terminal giúp tiết kiệm output trong dự án nhỏ. Nếu chỉ cần âm thanh, SPW-210 R đơn giản và tiết kiệm hơn. Liên hệ KNXStore để được tư vấn chọn còi trong nhà phù hợp với PERFECTA 32-WRL hoặc VERSA 15 của dự án.
