KNX Gateway LG VRF Tích Hợp Điều Hòa LG Vào KNX Với Core CR-CG-LG-KNX-01

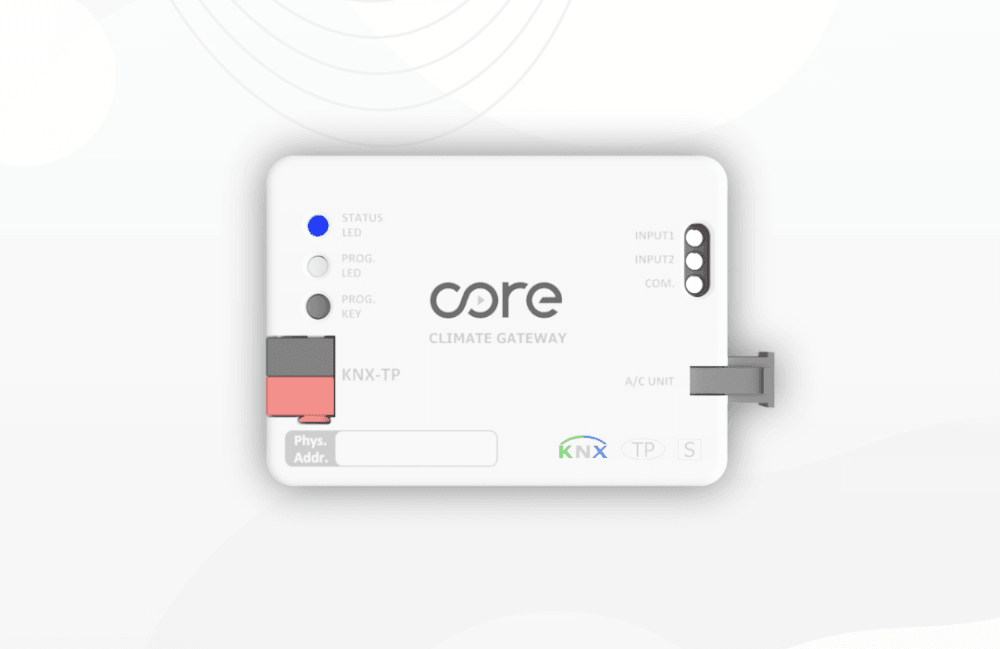

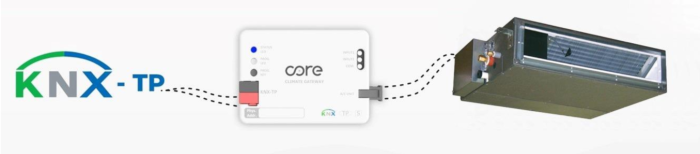

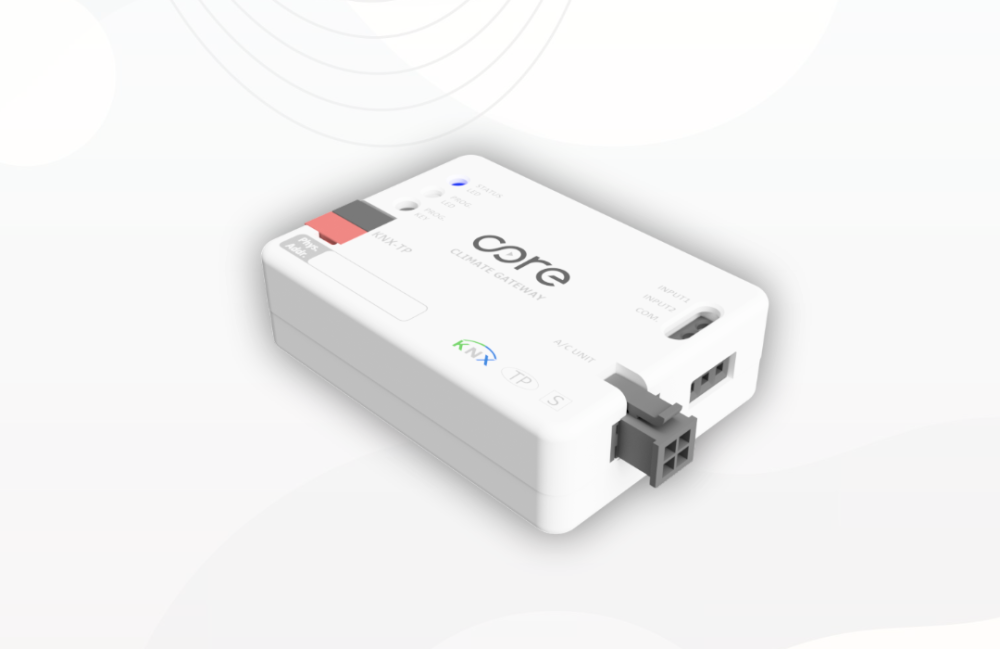

Dòng LG VRF Multi và ARTCOOL có mặt trong nhiều dự án văn phòng và thương mại tại Việt Nam. CR-CG-LG-KNX-01 là gateway Core dành riêng cho nhóm này, kết nối LG VRF indoor unit vào KNX bus theo chuẩn hai chiều đầy đủ.

Trước khi commissioning, có một điểm cần lưu ý ngay: CR-CG-LG-KNX-01 có tham số Com. Protocol Type trong ETS mà các gateway Daikin, Gree hay Mitsubishi Electric không có. Chọn sai tham số này, gateway sẽ không giao tiếp được với indoor unit dù mọi kết nối vật lý đều đúng.

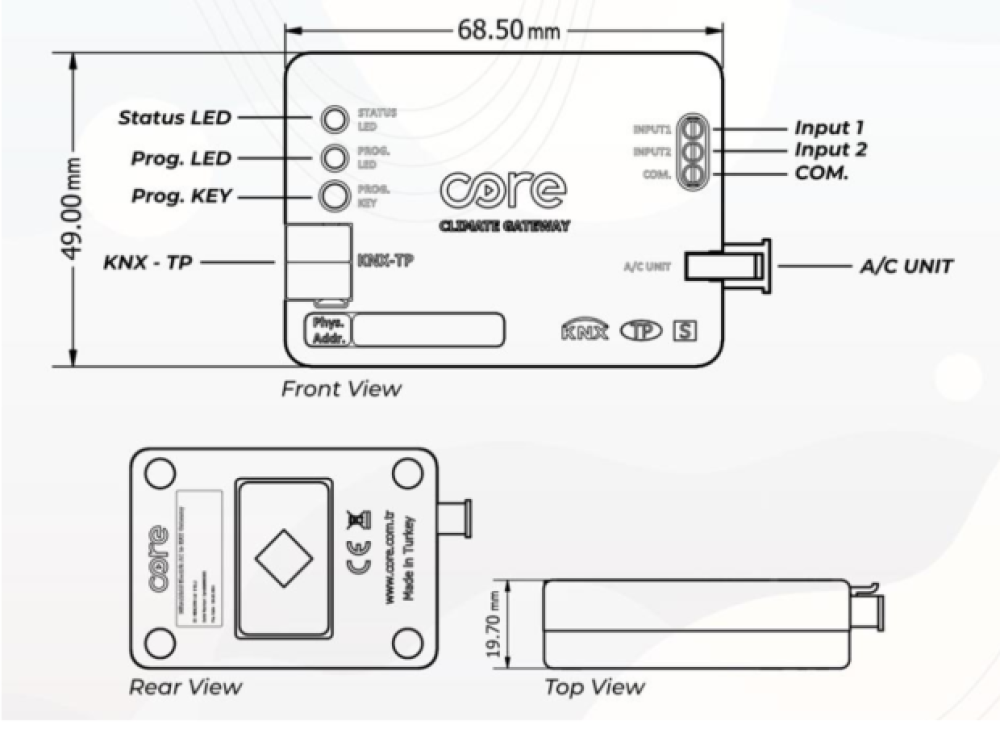

CN-REMO Connector Có Màu Chân Phân Biệt

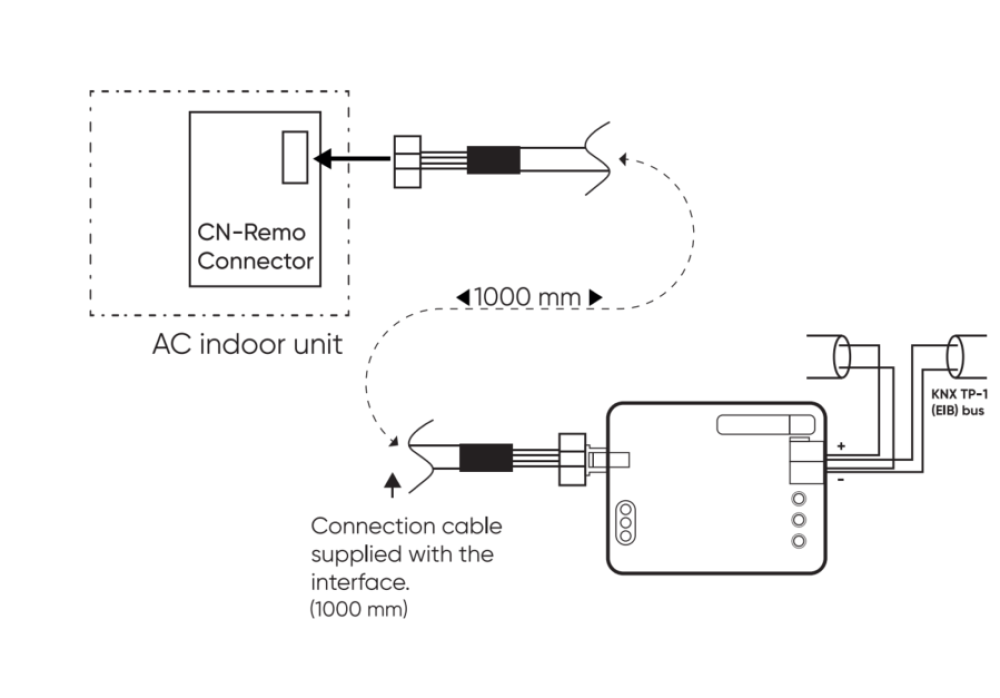

CR-CG-LG-KNX-01 kết nối vào indoor unit LG qua cổng CN-REMO. Cáp đi kèm dài 1m, tiết diện 3x0.34mm (29AWG) có màn chắn, với connector 3 chân (3x1), White Housing, bước 2.5mm.

CN-REMO là polarized connector và mỗi chân có màu riêng biệt trên cáp: V+ màu Brown, Data màu Yellow, V- màu White. Đây là cách nhận biết chiều cắm trực quan hơn so với CN105 của Mitsubishi Electric (dùng lẫy định hướng) hay H1/H2 của Gree GMV (chỉ cần chú ý thứ tự dây).

Không cắt ngắn, không nối dài, không thay bằng cáp khác. Tín hiệu bus nhạy với đặc tính điện của cáp đi kèm.

Com. Protocol Type Tham Số Bắt Buộc Phải Chọn Đúng

Trong ETS, tab General của CR-CG-LG-KNX-01, tham số đầu tiên là Com. Protocol Type với hai lựa chọn:

  • New: chọn khi indoor unit LG sản xuất từ năm 2019 trở đi
  • Old: chọn khi indoor unit LG sản xuất từ năm 2018 trở về trước

Đây là tham số đặc trưng chỉ xuất hiện ở LG gateway, không có ở Core Daikin, Gree hay Mitsubishi Electric. Lý do: LG thay đổi giao thức giao tiếp bus nội bộ giữa hai thế hệ sản phẩm, và gateway cần biết thế hệ nào đang kết nối.

Hậu quả nếu chọn sai: gateway không giao tiếp được với indoor unit, không có lệnh On/Off nào phản hồi dù kết nối vật lý hoàn toàn đúng. Cách kiểm tra năm sản xuất: xem tem trên bo mạch indoor unit hoặc tra serial number theo quy tắc mã hóa của LG.

Master/Slave Với Wired Remote Controller LG

Với CR-CG-LG-KNX-01, wired remote controller LG và gateway cùng kết nối vào cổng CN-REMO của indoor unit theo cơ chế Master/Slave, tương tự cách Daikin và Gree GMV hoạt động.

Quy tắc:

  • Chỉ một thiết bị là Master trên bus CN-REMO
  • Mặc định trong ETS: gateway là Master, remote là Slave
  • Có thể đổi: set gateway là Slave nếu muốn wired remote controller giữ quyền Master
  • Khi không có wired remote controller: gateway bắt buộc phải là Master

Tham số trong ETS: "Core_LG_AC_Int is Configured as Master?" trong tab General.

Điều này khác với CR-CG-ME-KNX-01 (Mitsubishi Electric) vốn không cần Master/Slave vì dùng hai cổng vật lý riêng biệt (CN105 cho gateway, TB15 cho remote). Với LG, cả hai dùng chung CN-REMO nên cần thiết lập quyền điều khiển.

Vanes Up-Down 8 Giá Trị Bao Gồm Swirl

Vanes Up-Down của CR-CG-LG-KNX-01 có tổng cộng 8 giá trị qua DPT 5.010:

Value Chế độ
1-6 Pos1, Pos2, Pos3, Pos4, Pos5, Pos6 (6 vị trí cố định)
7 Swing (quét liên tục)
8 Swirl (hai cánh chéo mở rộng luân phiên mỗi phút)

Giá trị Swirl (8) là đặc trưng của LG, không có trên gateway Mitsubishi Electric (tối đa Swing) hay Gree GMV. Swirl mở hai cánh chéo đối diện rộng hơn, sau 1 phút lại đổi cặp cánh tạo phân phối luồng khí theo đường chéo thay vì thẳng đứng.

Vanes Up-Down mặc định disabled trong ETS. Phải enable trước khi gán group address

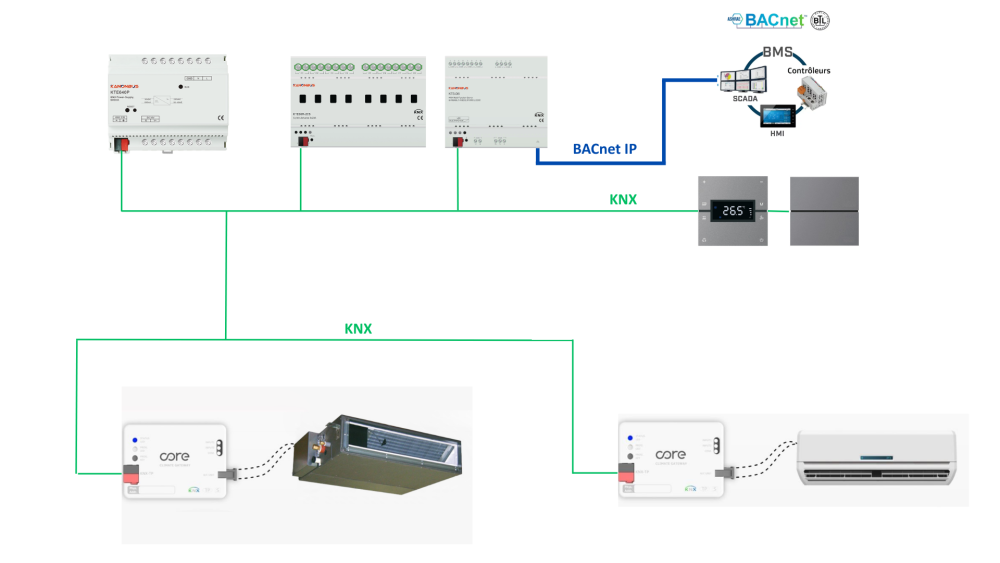

Điều Khiển Được Gì Qua KNX

Sau khi load product database và cấu hình trong ETS:

Mặc định bật:

  • On/Off: DPT 1.001
  • Mode: DPT 20.105 (0-Auto, 1-Heat, 3-Cool, 9-Fan, 14-Dry)
  • Setpoint Temperature: DPT 9.001 (bước 0.5°C hoặc 1°C)
  • Fan Speed: DPT 5.010 hoặc 5.001 (tối đa 5 cấp; xem lưu ý Power Cooling bên dưới)
  • Status AC Return Temperature: DPT 9.001

Cần enable trong ETS:

  • Vanes Up-Down: 8 giá trị (Pos1-6, Swing, Swirl), DPT 5.010
  • Control AC Return Temp: nhận nhiệt độ từ KNX thermostat
  • Error Code 2-byte hoặc 1-bit alarm
  • Fan Speed Auto, +/- objects, Bit-type per speed (tùy nhu cầu)
  • Mode Bit-type per mode, Cool/Heat 1-bit object (tùy nhu cầu)
  • Alive Beacon: LED nhấp nháy xác nhận thiết bị hoạt động

Lưu ý digital inputs: mặc định enabled (khác với gateway Gree và ME là disabled by default). Nếu không dùng input, disable trong ETS Input Configuration để tránh object thừa trong project.

Power Cooling Qua Fan Speed

Một số indoor unit LG hỗ trợ tính năng Power Cooling: làm lạnh tối đa ngay lập tức, tương tự Turbo của Gree. Với những model này, nếu indoor unit được khai báo có 4 cấp quạt và Power Cooling, thì speed 5 trong ETS sẽ kích hoạt Power Cooling thay vì cấp quạt thứ 5 thông thường.

Power Cooling chỉ hoạt động trong chế độ Cooling, không hoạt động trong Heat hay Fan mode. Cần kiểm tra datasheet model indoor unit cụ thể để xác nhận có hỗ trợ tính năng này không trước khi set Available Fan Speeds = 5 trong ETS.

Tương Thích LG VRF Thương Mại và Residential

Theo Compatibility List v4.0 (19.01.2026):

Wall Mounted Standard: ARNU(xx)GS(xxx) — MULTI/SINGLE (AMNW, ASNW, ESNW, S3NM, ZMNW, ZJNW series), MULTI F-MAX (LMN, LSN series), Residential (H09-24S1, DC09-24RK/RT, PC09-24SK, S09-24ET series)

ARTCOOL Wall Mounted: ARNU(xx)GS(xxx) — MULTI/SINGLE (AMNW, USNW, S3NM, ZMNW series), MULTI F-MAX (LAN series), Residential (AC09-24BK/BQ, A09-12GA1/GA2 series)

Ceiling Mounted Cassette 4-way: ARNU(xx)GT(xxx) — ZMNW, ZTNW series; LMCN, LCN series

Ceiling Mounted Cassette 1-way: ARNU(xx)GT(xxx)

Duct Type: ARNU(xx)GM/GB/GL(xxx) — ZBNW series; LMDN, LHN series

Ceiling Suspended: ARNU(xx)GV(xxx) — ZVNW series

Console: ARNU(xx)GQ(xxx) — ZQNW, LQN, LMQN series

Floor Standing: ARNU(xx)GV/GC/GP(xxx)

Câu Hỏi Thường Gặp

Com. Protocol Type chọn "New" hay "Old"?

Chọn "New" nếu indoor unit LG sản xuất từ 2019 trở đi. Chọn "Old" nếu sản xuất từ 2018 trở về trước. Chọn sai, gateway không giao tiếp được với indoor unit dù kết nối vật lý đúng. Kiểm tra tem trên bo mạch hoặc serial number để xác định năm sản xuất.

Wired remote controller LG có dùng được cùng gateway không?

Có, nhưng cần thiết lập Master/Slave. Cả hai cùng kết nối vào CN-REMO. Mặc định gateway là Master, remote là Slave. Có thể đổi ngược trong ETS nếu cần. Khác với Mitsubishi Electric (dùng cổng vật lý riêng, không cần Master/Slave).

Swirl là gì và có cần enable thêm không?

Swirl (value 8 trong Vanes Up-Down) là chế độ hai cánh chéo mở rộng luân phiên mỗi 1 phút, đặc trưng của LG. Để dùng, phải enable Vanes Up-Down trong ETS trước. Sau đó gửi value 8 vào group object Control_Vanes_Up-Down là đủ.

Digital inputs trên CR-CG-LG-KNX-01 mặc định bật hay tắt?

Mặc định enabled (bật sẵn). Khác với gateway Gree và Mitsubishi Electric là disabled by default. Nếu không dùng, disable trong ETS Input Configuration để tránh object thừa trong project.

Kết Luận

CR-CG-LG-KNX-01 phủ toàn bộ dải LG VRF thương mại từ wall-mount Standard đến ARTCOOL, Cassette, Duct, Ceiling Suspended và Console. Compatibility List v4.0 có phạm vi rộng, bao gồm cả dòng Residential LG.

Điểm cần nhớ nhất khi commissioning: xác nhận năm sản xuất indoor unit để chọn đúng Com. Protocol Type trong ETS, và thiết lập Master/Slave nếu dự án giữ lại wired remote controller LG.
