Kaiterra Sensedge SE-100 Máy Đo Chất Lượng Không Khí Thương Mại Tích Hợp BMS
Chủ đầu tư yêu cầu chứng nhận WELL hoặc RESET, và điều khoản hợp đồng ghi rõ phải có dữ liệu chất lượng không khí liên tục, xuất được ra BMS để chạy logic điều khiển AHU/FCU theo CO2. Vấn đề của SI không phải là chọn cảm biến nào đo được PM2.5, mà là chọn thiết bị vừa đạt chuẩn chứng nhận, vừa nói chuyện được với hệ BMS đang có, vừa không biến thành gánh nặng bảo trì khi cảm biến trôi chuẩn sau 12-18 tháng. Sensedge SE-100 được thiết kế để giải cả ba bài toán đó cùng lúc.
Sensedge SE-100 là gì và "module cảm biến thay thế được" có ý nghĩa gì trong thực tế thi công

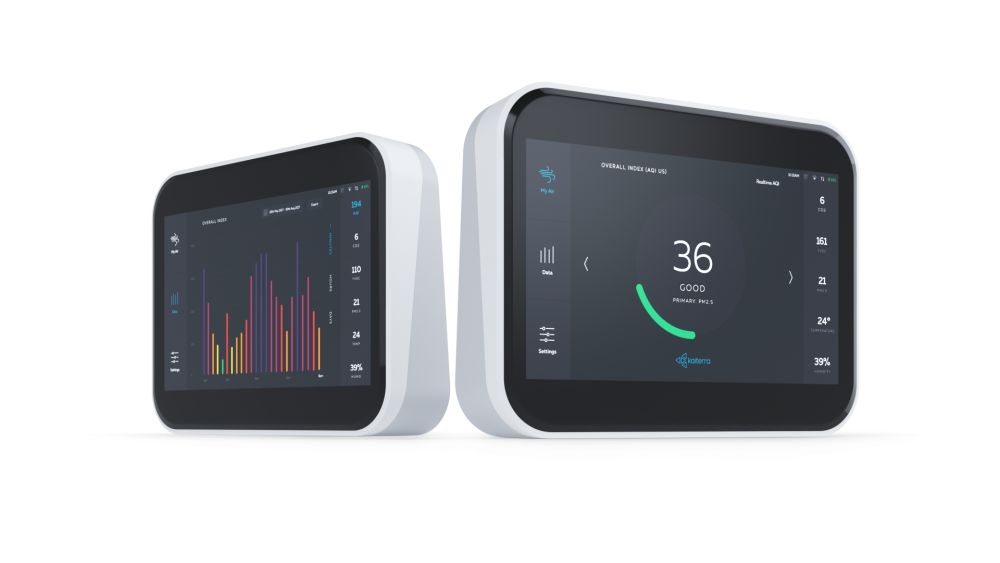

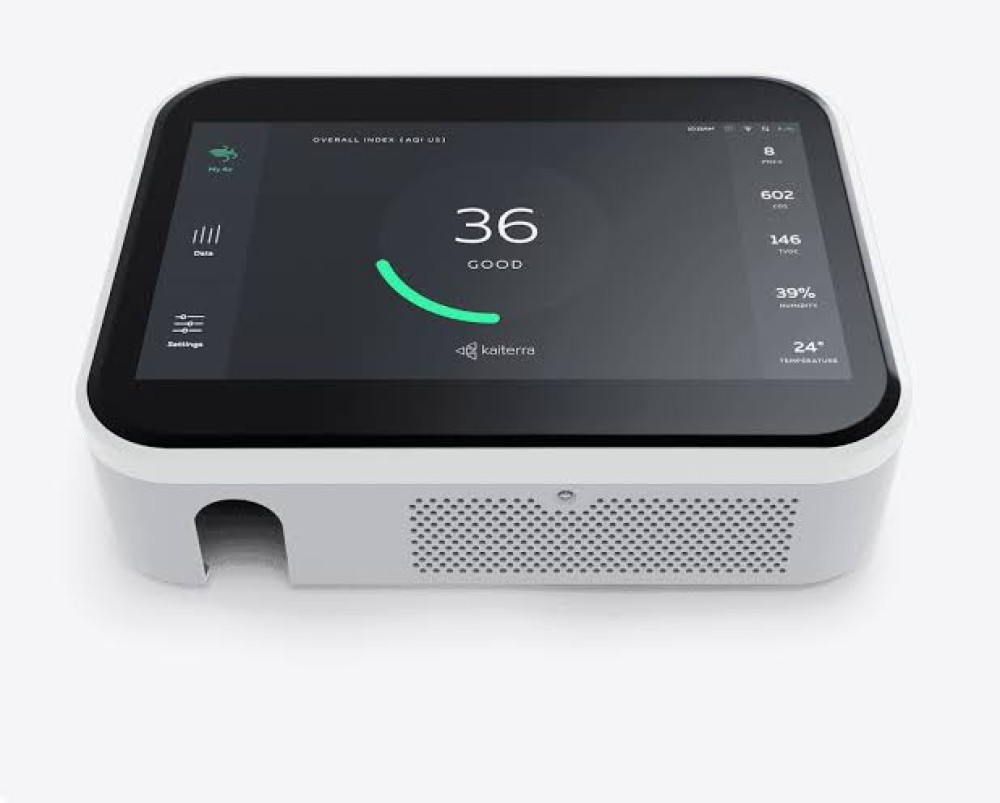

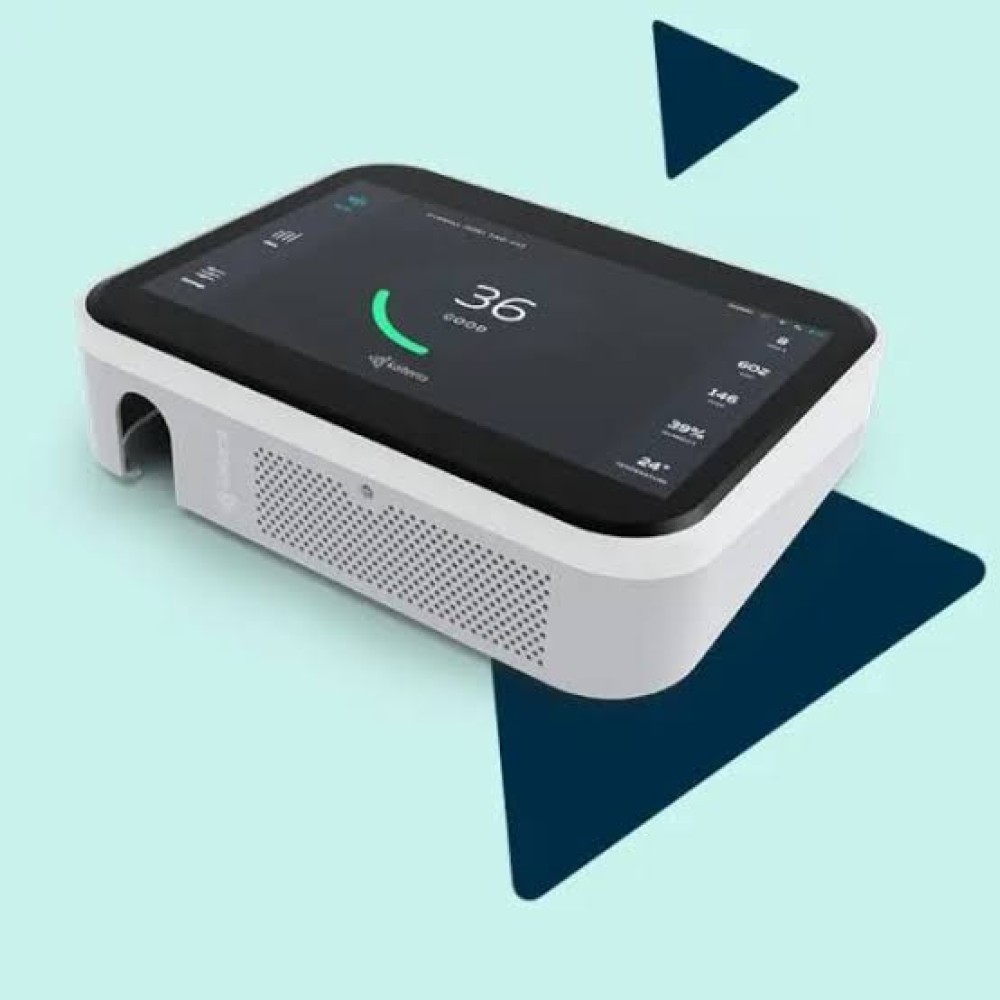

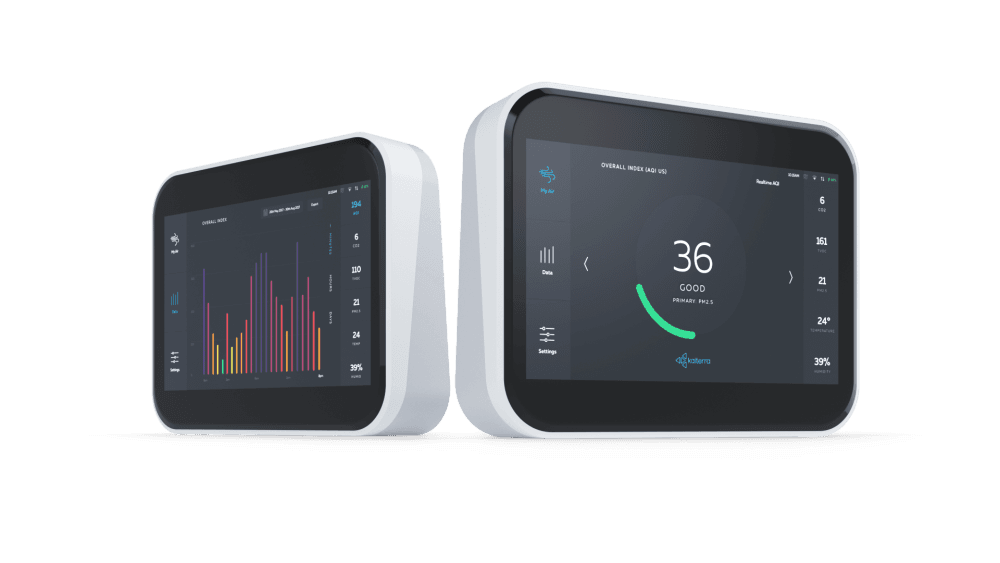

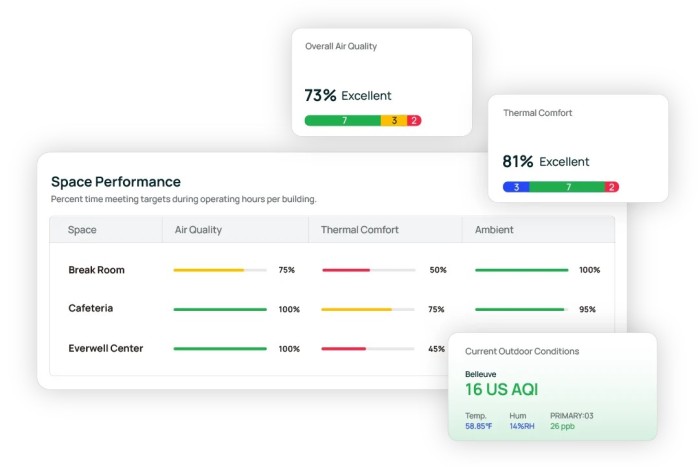

Sensedge SE-100 là máy đo chất lượng không khí (IAQ monitor) cấp thương mại của Kaiterra, có màn hình cảm ứng màu 7", đo đồng thời sáu thông số: PM2.5, PM10, CO2, TVOC, nhiệt độ và độ ẩm tương đối. Thiết bị hiển thị số liệu thời gian thực ngay trên màn hình, đồng thời đẩy dữ liệu lên cloud và/hoặc BMS để phân tích và điều khiển tự động.

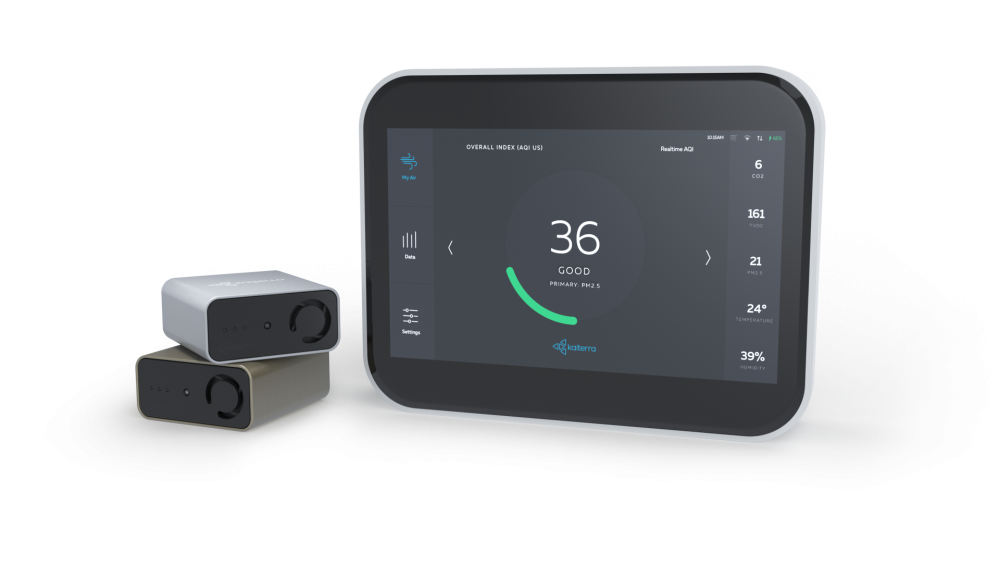

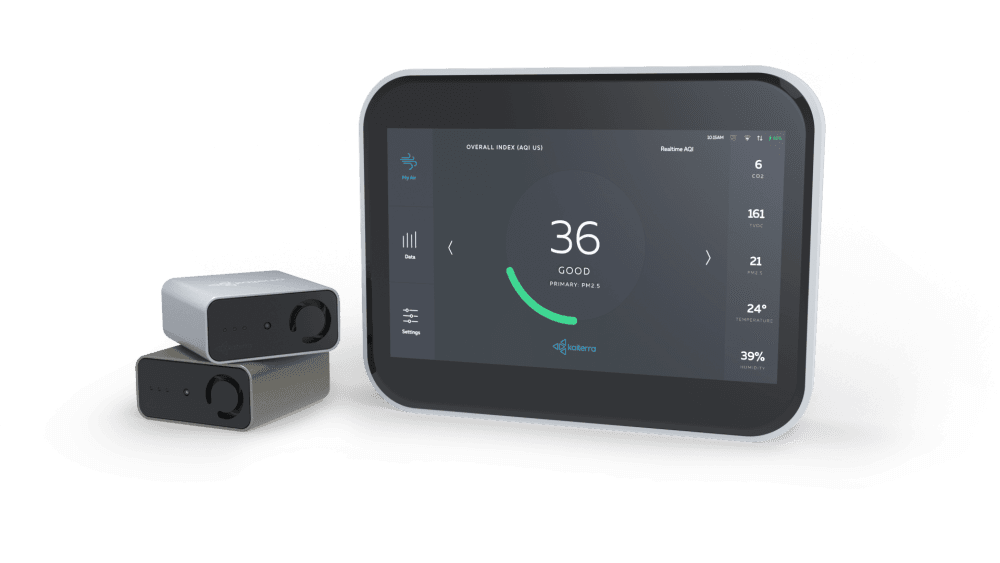

Điểm kỹ thuật quan trọng nhất khi tư vấn là kiến trúc module cảm biến rời. Toàn bộ cảm biến được đóng gói trong hai module cắm rút được: KM-100 chứa cảm biến bụi (PM2.5 & PM10), và KM-103 chứa TVOC, nhiệt độ và độ ẩm. Cảm biến IAQ luôn trôi chuẩn theo thời gian: cảm biến bụi bám bẩn, cảm biến MOx già đi. Với thiết bị truyền thống, việc này nghĩa là tháo máy khỏi tường, gửi về hãng hiệu chuẩn, chấp nhận downtime. Với SE-100, kỹ thuật viên rút module cũ, cắm module đã hiệu chuẩn sẵn trong vài giây, công trình không mất dữ liệu quá vài phút. Đây là lợi thế vận hành thật, không phải marketing, đặc biệt với công trình cần duy trì audit trail liên tục cho RESET.
Cần nói rõ giới hạn: SE-100 không có cảm biến formaldehyde (HCHO) riêng. HCHO được gộp trong phép đo TVOC qua cảm biến MOx (metal oxide) đọc profile 22 VOC theo Molhave. Nếu dự án bắt buộc đo HCHO độc lập (một số tiêu chuẩn nội thất Trung Quốc/châu Á yêu cầu), thiết bị này không đáp ứng, cần dòng có sensor HCHO chuyên dụng.
6 thông số đo cấu hình cảm biến theo từng chuẩn dự án
Mỗi thông số dùng công nghệ cảm biến khác nhau, và độ chính xác quyết định thiết bị có "chấm điểm" được cho chứng nhận hay không.
PM2.5 / PM10 (module KM-100): cảm biến laser tán xạ ánh sáng (light scattering). Dải đo 0-1.000 µg/m³. Độ chính xác PM2.5: ±3 µg/m³ trong khoảng 0-30 µg/m³, và ±10% giá trị đo trong khoảng 30-1.000 µg/m³. PM10 tương tự nhưng ±15% ở dải cao. Điểm đáng giá cho WELL: hỗ trợ điều chỉnh K-factor (mật độ hạt) để hiệu chỉnh theo đặc tính bụi từng khu vực/dự án, thông số bắt buộc trong WELL Performance Verification Guidebook.
CO2 (NDIR): công nghệ hồng ngoại không phân tán, dải chính 400-5.000 ppm (mở rộng tới 10.000 ppm). Độ chính xác ±40 ppm ± 3%, tuân thủ ANSI/ASHRAE Standard 62.1-2022, đây là con số cho phép dùng SE-100 làm đầu vào cho logic demand-controlled ventilation (DCV). Lưu ý kỹ thuật: phơi nhiễm kéo dài dưới 400 ppm có thể làm sai thuật toán tự hiệu chuẩn ABC, nên tránh; và ở dải mở rộng trên 5.000 ppm độ chính xác thấp hơn thông số bảng.
TVOC (module KM-103, MOx): cảm biến metal oxide đa điểm, đo profile 22 VOC (Molhave et al.), dải 0-1.382 ppb (0-5.482 µg/m³), độ chính xác ±15% ± 4 ppb, hiệu chuẩn theo ethanol, lấy mẫu thụ động (passive).
Nhiệt độ & độ ẩm (module KM-103, digital): nhiệt độ -20 đến 100°C, ±1°C; độ ẩm 0-100% RH, ±5% RH. Cả hai tự động đạt yêu cầu WELL nhờ chứng nhận RESET Grade B.
Tích hợp BMS: BACnet/IP, Modbus/TCP và MQTT trong hệ điều khiển tòa nhà

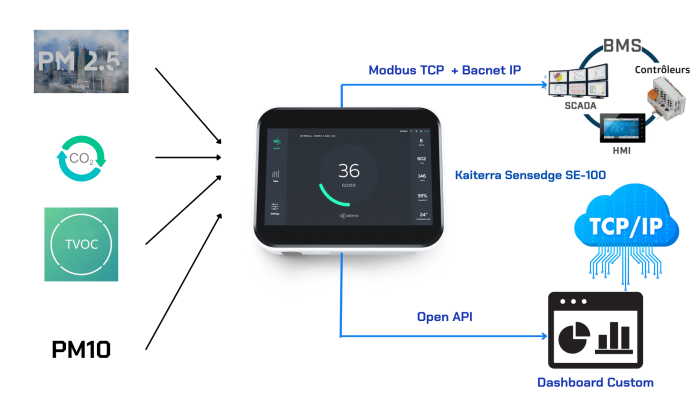

Đây là phần quyết định SE-100 có phù hợp dự án hay không. Thiết bị hỗ trợ đồng thời BACnet/IP, Modbus/TCP, Cloud MQTT, On-premise MQTT và Open API, bao phủ gần như mọi kiến trúc BMS phổ biến tại Việt Nam.
Điểm mạnh cho SI làm BMS: SE-100 được BTL certify theo device profile BACnet Smart Sensor (B-SS). Nghĩa là thiết bị đã qua kiểm định của BACnet Testing Laboratories, các object point (PM2.5, CO2, TVOC...) map chuẩn và đọc được ổn định từ head-end như Niagara, Desigo, hay bất kỳ BMS BACnet nào, giảm rủi ro "cắm vào không thấy point" khi commissioning.
Với hệ dùng Modbus, SE-100 chạy Modbus/TCP qua Ethernet (không phải RTU/RS-485), cần lưu ý khi thiết kế: thiết bị nối vào mạng IP, không nối vào bus RS-485 nối tiếp. Nếu trong cùng hệ có thiết bị KNX hoặc RS-485 khác cần đưa lên BACnet, dùng thêm bộ chuyển đổi giao thức sang BACnet/IP và Modbus/TCP. Trường hợp không có BMS local mà muốn dashboard đám mây, dùng Cloud MQTT + nền tảng Kaiterra; muốn dữ liệu ở lại trong tòa nhà thì dùng On-premise MQTT.
Cảnh báo cấu hình mạng quan trọng: Wi-Fi của SE-100 chỉ băng 2.4 GHz và bảo mật tối đa WPA2 Personal, không hỗ trợ WPA2-Enterprise/WPA3. Hầu hết mạng doanh nghiệp/tòa nhà dùng 802.1X Enterprise, nên trong thực tế triển khai gần như luôn đi Ethernet cho SE-100. Nên chốt điểm chờ LAN cho từng vị trí thiết bị ngay từ khâu thiết kế M&E.
Ứng dụng theo loại công trình
Văn phòng hạng A theo chuẩn WELL/RESET: bố trí SE-100 tại các zone văn phòng mở, dùng CO2 (chuẩn ASHRAE 62.1) làm đầu vào DCV để BMS điều tiết lượng khí tươi theo mật độ người thật, tiết kiệm năng lượng AHU. Màn hình 7" đặt ở sảnh/khu chung làm điểm hiển thị minh bạch cho nhân viên.
Trường học và cơ sở giáo dục: CO2 và PM2.5 là hai chỉ số quan tâm hàng đầu trong phòng học kín đông người. Log interval 1 phút + 8GB bộ nhớ (>50 triệu điểm) cho phép lưu trữ nhiều năm dữ liệu phục vụ báo cáo và audit mà không phụ thuộc kết nối liên tục.
Khách sạn và không gian hospitality: tích hợp BACnet vào BMS để liên động IAQ với hệ HVAC theo khu vực; pin dự phòng 8 giờ giữ dữ liệu liên tục khi có sự cố nguồn cục bộ.
Bệnh viện, phòng lab, không gian nhạy cảm: nơi cần audit trail IAQ tin cậy và khả năng thay module hiệu chuẩn nhanh để giảm downtime; Open API cho phép đẩy dữ liệu vào hệ giám sát chuyên biệt của bệnh viện.
Lưu ý lắp đặt và vận hành
Thiết bị lắp gắn nổi hoặc gắn tường thạch cao. Điều kiện vận hành 0-50°C, độ ẩm 5-95% không ngưng tụ, tránh lắp gần cửa gió cấp lạnh trực tiếp hoặc khu ẩm cao gây ngưng tụ làm sai số cảm biến. Vị trí đo nên ở vùng thở (breathing zone, cao ~1,1-1,5m) và tránh luồng gió thổi thẳng để số liệu phản ánh đúng không khí người dùng hít thở. Cấp nguồn qua USB-C (adapter 100-240V AC); nên bố trí ổ cắm hoặc điểm chờ nguồn tại từng vị trí. Với dự án có SD card: hỗ trợ tối đa 32GB, thẻ không đi kèm.
Kinh nghiệm triển khai thực tế từ đội kỹ thuật KNXStore
Ba bài học rút ra khi chúng tôi tư vấn và commissioning SE-100 cho các dự án văn phòng và khách sạn tại Việt Nam.
Thứ nhất, luôn chốt điểm chờ Ethernet cho từng vị trí thiết bị ngay từ khâu thiết kế M&E. Lý do đã nói ở trên: Wi-Fi của SE-100 không chạy được WPA2-Enterprise, mà gần như mọi mạng tòa nhà hạng A đều dùng 802.1X. Có dự án chúng tôi gặp tình huống thiết bị đã lắp lên tường nhưng không lên mạng được vì IT chỉ cấp Wi-Fi Enterprise, phải kéo lại dây LAN, phát sinh chi phí và chậm nghiệm thu. Rút dây RJ45 tới từng điểm ngay từ đầu rẻ hơn nhiều so với đi lại sau.
Thứ hai, khi map point vào BMS, hãy tận dụng chứng nhận BTL B-SS thay vì dò point thủ công. Vì SE-100 tuân thủ profile BACnet Smart Sensor, các object như CO2, PM2.5 xuất hiện đúng chuẩn trên head-end Niagara hoặc Desigo, giảm hẳn thời gian dò địa chỉ. Bẫy hay gặp là nhầm Modbus của SE-100 là RTU/RS-485; thực tế nó chạy Modbus/TCP, nối vào mạng IP chứ không nối bus nối tiếp.
Thứ ba, đừng bỏ qua field lifetime_pct của module cảm biến khi bàn giao. Đây là % tuổi thọ còn lại của KM-100 và KM-103, đọc được qua Open API. Chúng tôi thường dựng cảnh báo tự động để nhắc khách thay module trước khi hết tuổi thọ, giữ dữ liệu luôn trong ngưỡng chứng nhận RESET mà không bị gián đoạn.
Kết luận
Kaiterra Sensedge SE-100 là lựa chọn mạnh cho các dự án cần vừa đạt chứng nhận (RESET Grade B, Works with WELL, ASHRAE 62.1) vừa tích hợp sâu vào BMS (BACnet B-SS, Modbus/TCP, MQTT). Kiến trúc module thay thế được giải quyết đúng nỗi đau vận hành lớn nhất của cảm biến IAQ: hiệu chuẩn dài hạn mà không downtime. Màn hình 7" và pin dự phòng 8 giờ là điểm cộng cho tính minh bạch và độ tin cậy dữ liệu.
Khi nào KHÔNG dùng: dự án bắt buộc đo HCHO độc lập, hoặc chỉ cần cảm biến CO2/PM đơn giản gắn tường theo ngân sách thấp (trường hợp này cân nhắc Kaiterra Laser Egg CO2 giá mềm hơn). SE-100 là thiết bị cấp thương mại premium, không tối ưu chi phí cho ứng dụng cơ bản. Với mạng WPA2-Enterprise, phải quy hoạch điểm chờ Ethernet ngay từ thiết kế M&E.
Cần tư vấn cấu hình point BACnet/Modbus, chọn số lượng thiết bị theo diện tích, hoặc báo giá dự án theo chuẩn WELL/RESET, hãy liên hệ đội kỹ thuật KNXStore.vn Hotline: 0918.918.755 Email: sales@knxstore.vn để được hỗ trợ chi tiết theo bản vẽ công trình.
