Chất lượng không khí trong nhà đang chuyển từ hạng mục tùy chọn thành tiêu chí nghiệm thu, nhất là ở văn phòng hạng A, trường học và trung tâm thương mại. Khi một dự án cần số liệu IAQ thật để điều khiển thông gió và đưa vào báo cáo công trình xanh, câu hỏi đầu tiên của người làm hệ thống không phải "cảm biến nào đẹp" mà "cảm biến nào nói đúng giao thức BMS đang chạy". Cảm biến chất lượng không khí trong nhà Tongdy MSD được thiết kế đúng cho bài toán đó: một module đa cảm biến cấp thương mại (là máy đo chất lượng không khí dạng gắn cố định, IAQ monitor), nhiều lựa chọn cổng giao tiếp, map thẳng vào BAS qua Modbus hoặc BACnet. Bài này phân tích thiết bị ở góc nhìn kỹ sư tích hợp và cách spec đúng biến thể.

Tongdy MSD đo những chỉ số nào

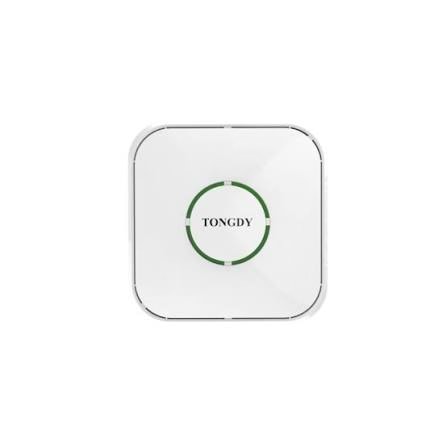

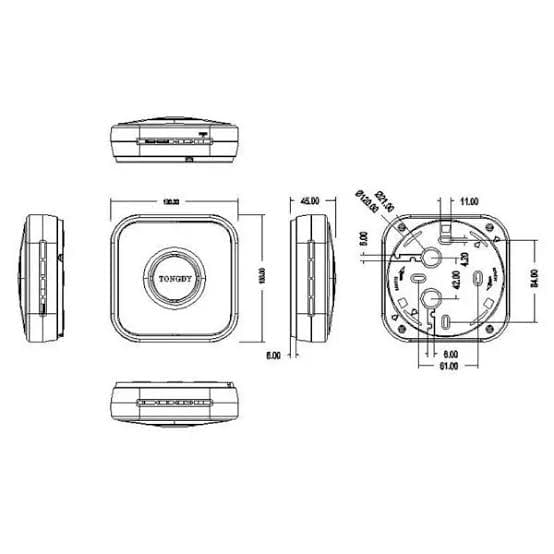

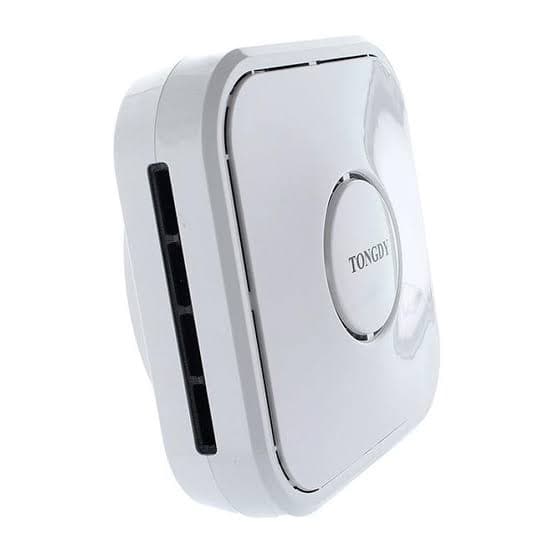

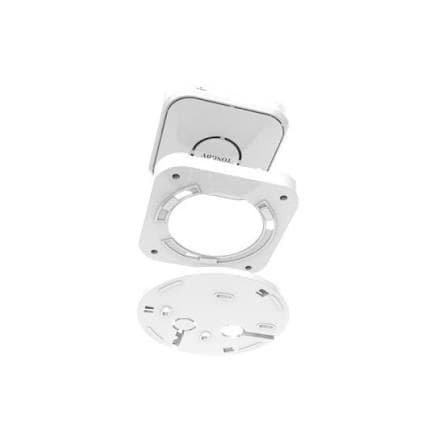

Tongdy MSD là cảm biến chất lượng không khí trong nhà cấp thương mại (IAQ monitor, cũng là một máy đo chất lượng không khí dạng gắn cố định), đo online liên tục và đẩy dữ liệu lên hệ điều khiển. Khác với cảm biến dân dụng một chỉ số, MSD gom nhiều cảm biến vào một vỏ nhôm đúc kín, lắp trần hoặc tường, vỏ 130 x 130 x 45 mm.

Bộ cảm biến đa chỉ số

Tùy biến thể, MSD đo tới sáu nhóm đại lượng, mỗi nhóm dùng công nghệ cảm biến riêng phù hợp với chỉ số đó.

• PM2.5 và PM10: cảm biến laser tán xạ, dải 0 đến 1000 µg/m³, phân giải 0.1 µg/m³. Module bụi dùng quạt lưu lượng lớn giữ dòng không đổi, cho độ ổn định dài hạn tốt hơn cảm biến bụi khuếch tán thông thường.
• CO2: đầu dò hồng ngoại NDIR, dải 0 đến 5000 ppm, sai số ±50 ppm +3% số đọc hoặc ±75 ppm (lấy giá trị lớn hơn). CO2 là chỉ số phản ánh trực tiếp mức thông thoáng theo mật độ người, trục chính cho thông gió theo nhu cầu.
• TVOC: cảm biến metal oxide, dải 0.001 đến 4 mg/m³.
• HCHO (formaldehyde): cảm biến điện hóa, dải 0.001 đến 0.6 mg/m³, hữu ích cho công trình mới hoàn thiện nội thất.
• Nhiệt độ và độ ẩm: cảm biến số tích hợp, nhiệt độ -20 đến 60°C (sai số ±0.5°C tại 10 đến 40°C), độ ẩm 0 đến 99% RH.

Lưu ý khi spec: không phải biến thể nào cũng có đủ sáu chỉ số. Bản cơ bản chỉ có PM, nhiệt độ, độ ẩm và CO2, còn TVOC và HCHO là tùy chọn theo mã (xem phần giải mã biến thể bên dưới).

Vòng LED ba màu và chỉ thị tại chỗ

MSD có vòng LED ba màu báo nhanh mức chất lượng không khí ngay tại vị trí lắp, xanh vàng đỏ theo ngưỡng cấu hình. Với khu vực có người qua lại như sảnh hay lớp học, đây là tín hiệu trực quan không cần mở app hay màn hình trung tâm. Vòng LED tắt được khi dự án không muốn gây chú ý ở không gian sang trọng.

Chọn cổng giao tiếp theo hạ tầng công trình

Đây là quyết định quan trọng nhất khi spec MSD, vì nó phải khớp với hạ tầng mạng và BMS sẵn có, không chọn theo thói quen. MSD có ba họ cổng giao tiếp, phản ánh ngay trong mã sản phẩm.

RS485 Modbus RTU hoặc BACnet MS/TP

Bản RS485 là lựa chọn mặc định cho đa số dự án BAS có dây. Thiết bị nói Modbus RTU hoặc BACnet MS/TP tùy phiên bản, hậu tố -BN trong mã là bản BACnet. Với công trình đã chạy một hệ BMS trên RS485, MSD đấu nối tiếp vào trunk sẵn có, không cần thêm hạ tầng mạng IP. Đây cũng là cách đưa IAQ vào chuỗi điều khiển HVAC gọn nhất.

Một điểm cần chốt sớm với nhà thầu cơ điện: Modbus và BACnet là hai bản firmware khác nhau, không đổi qua lại bằng cấu hình. Chọn sai giao thức là phải đổi hàng, nên xác nhận BMS của dự án đang nói chuẩn nào trước khi đặt.

Ethernet RJ45 (PoE) và WiFi

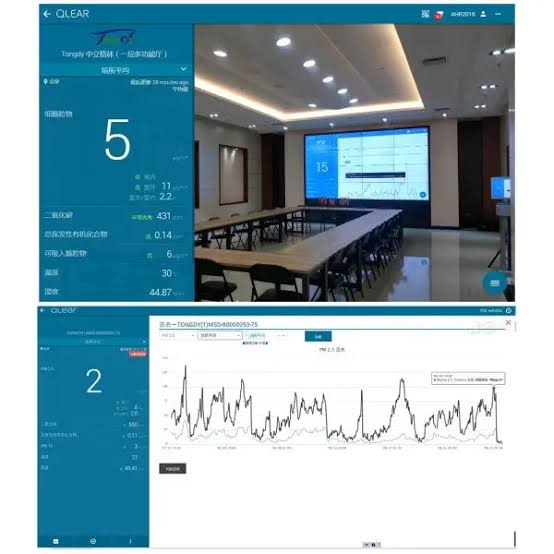

Bản Ethernet RJ45 hỗ trợ PoE, hợp với tòa nhà đã chuẩn hóa hạ tầng IP và muốn cấp nguồn qua switch, giảm dây nguồn riêng. Bản WiFi 2.4GHz phù hợp khu vực khó kéo dây hoặc cải tạo. Cả hai bản mạng này nói MQTT để đẩy dữ liệu lên server hoặc cloud, và đều có thêm một cổng RS485 phụ để cấu hình hoặc đọc giá trị tại chỗ.

Theo kinh nghiệm triển khai, bản WiFi tiện khi khảo sát nhanh hoặc pilot, nhưng cho hệ vận hành lâu dài trong tòa nhà thương mại, RS485 hoặc Ethernet có dây vẫn ổn định hơn về đường truyền và dễ đưa vào quy trình commissioning BMS.

Giải mã 9 biến thể MSD để spec đúng

MSD không phải một SKU đơn mà là một dòng chín biến thể gốc, khác nhau ở bộ cảm biến và cổng giao tiếp. Mã đọc theo quy luật MSD-18 X Y, cộng hậu tố nguồn và giao thức.

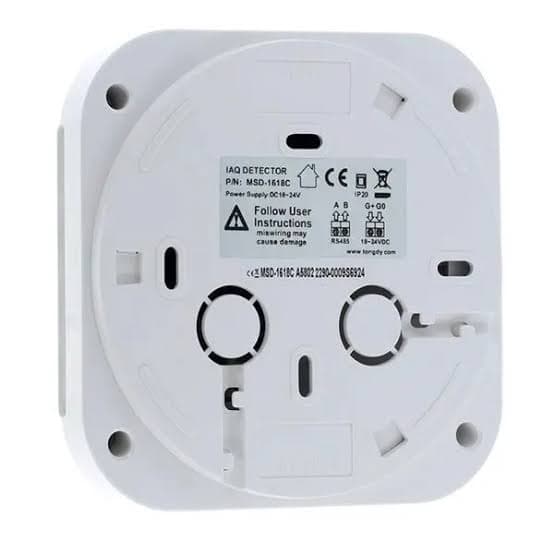

Chữ số thứ ba là cổng giao tiếp: 1 là RS485, 3 là Ethernet RJ45, 2 là WiFi. Chữ số thứ tư là bộ cảm biến: 3 là bản cơ bản (PM2.5, PM10, nhiệt độ, độ ẩm, CO2), 8 là thêm TVOC, 9 là thêm cả TVOC và HCHO. Hậu tố C là nguồn 12 đến 28VDC hoặc 18 đến 27VAC, D là nguồn 100 đến 240VAC. Hậu tố -BN là bản BACnet MS/TP, không có -BN là Modbus RTU.

Cách đọc nhanh khi lên BOM: chọn cổng theo hạ tầng BMS trước, rồi chọn bộ cảm biến theo yêu cầu đo. Một văn phòng chỉ cần CO2 để điều khiển gió tươi thì bản x3 là đủ, trong khi công trình vừa hoàn thiện nội thất cần theo dõi HCHO thì phải lên bản x9. Bản RS485 còn tách thêm Modbus và BACnet, nên mỗi cấu hình có thể có vài SKU con theo nguồn và giao thức.

Ứng dụng trong BAS, HVAC và cấp gió tươi

MSD hợp với các không gian thương mại có mật độ người thay đổi và cần điều khiển thông gió theo số liệu thật, không chạy theo giờ cố định.

Trong hệ HVAC, giá trị CO2 và bụi từ MSD làm đầu vào cho logic tăng giảm gió tươi, đóng mở damper hoặc điều tiết AHU. Đây là phần lõi của một hệ thống cấp gió tươi vận hành theo nhu cầu, giúp giữ CO2 dưới ngưỡng khuyến nghị mà không chạy quạt hết công suất cả ngày. Khi đã có số liệu IAQ trên bus, việc đưa vào giải pháp tích hợp HVAC và BMS chỉ là ánh xạ thanh ghi Modbus hoặc object BACnet vào controller.

MSD cũng phục vụ đánh giá và chứng nhận công trình xanh. Thiết bị đạt chứng nhận RESET grade B cùng CE, RoHS, FCC, REACH, ICES, nên số liệu ghi nhận dùng được cho hồ sơ Green Building thay vì chỉ để tham khảo.

Nếu dự án chạy trên bus KNX thay vì Modbus hay BACnet, bài toán IAQ nên giải bằng dòng cảm biến chất lượng không khí KNX gốc để thiết bị nói thẳng ngôn ngữ ETS, thay vì thêm một lớp gateway chuyển đổi. MSD mạnh nhất khi hệ nền là Modbus, BACnet hoặc IP.

Lưu ý khi triển khai

Có vài điểm thực tế quyết định số đo có dùng được hay không, không nằm ở datasheet.

Vị trí lắp cần đặt MSD ở vùng không khí đại diện cho người sử dụng, tránh ngay miệng gió cấp hoặc góc chết. CO2 nên đo ở độ cao vùng thở để phản ánh đúng mức thông thoáng. Cảm biến bụi và khí cần thời gian ổn định sau khi cấp nguồn, nên đừng vội nghiệm thu số đo trong vài phút đầu.

Về nguồn, MSD tiêu thụ trung bình 1.9W ở 24V và 4.5W ở 230V, cấp bảo vệ IP20 nên chỉ dùng trong nhà khô ráo. Bản C và bản D khác nhau ở dải nguồn, chọn theo nguồn sẵn có tại tủ, 24V cho hệ BMS hay 220V cho ổ cắm thường.

Kết luận

Tongdy MSD là lựa chọn hợp lý khi dự án cần một máy quan trắc chất lượng không khí trong nhà đo nhiều chỉ số và nói đúng giao thức BMS, thay vì cảm biến dân dụng khó tích hợp. Chốt ba điều khi spec: cổng giao tiếp theo hạ tầng (RS485 Modbus/BACnet, Ethernet hay WiFi), bộ cảm biến theo yêu cầu đo (cơ bản, thêm TVOC, hay đủ cả HCHO), và dải nguồn theo tủ. Đúng ba yếu tố đó thì MSD vào hệ HVAC và cấp gió tươi gọn gàng.
