Bộ Cấp Nguồn Hệ Thống KNX 640mA Kanonbus KTE640P
Hệ thống KNX không thể hoạt động với nguồn DC thông thường. Bus KNX yêu cầu điện áp DC ổn định ở mức 29V với dạng sóng sạch để truyền telegram giữa các thiết bị, trong khi nguồn thường không có choke coil lọc nhiễu cao tần và không đáp ứng tiêu chuẩn kỹ thuật của KNX Association. Đây là lý do mọi dự án KNX, từ căn hộ 30 điểm đến tòa nhà thương mại hàng trăm thiết bị, đều cần ít nhất một nguồn hệ thống chuyên dụng.

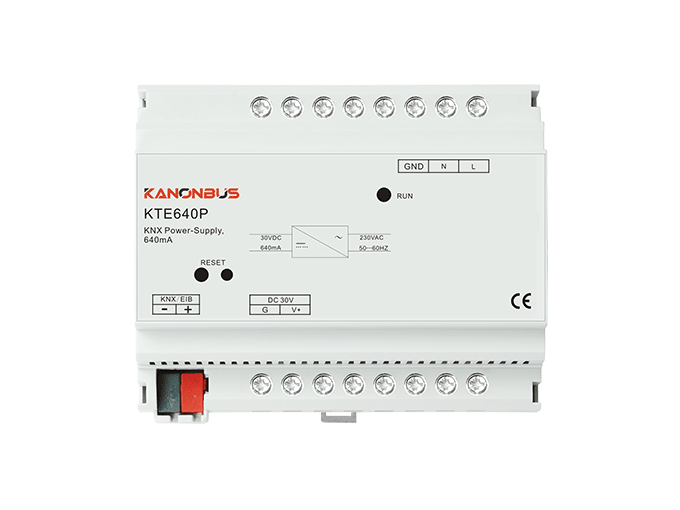

Kanonbus KTE640P là nguồn cấp hệ thống KNX TP tiêu chuẩn, thiết kế cho DIN rail tủ điện, cấp điện cho bus line với dòng 640mA và điện áp 30V DC ổn định. Thiết bị không cần lập trình và tương thích với toàn bộ thiết bị KNX trên thị trường.
Vai Trò Của Nguồn Cấp Trong Hệ Thống KNX
Bus KNX TP hoạt động theo nguyên lý power-and-data-on-same-cable: dây bus KNX vừa truyền điện (29V DC) vừa truyền dữ liệu telegram (tín hiệu AC superimpose lên nền DC). Để hai tín hiệu này không can nhiễu nhau và đạt tốc độ truyền thông ổn định, điện áp DC trên bus phải sạch và giữ trong dải hẹp.
Nguồn cấp trong hệ KNX không chỉ là bộ biến đổi điện áp thông thường. Nó phải:
- Lọc nhiễu cao tần từ lưới điện AC để không truyền ngược vào bus (chức năng của choke coil)
- Giữ điện áp DC ổn định khi nhiều telegram được truyền đồng thời
- Giới hạn dòng khi xảy ra ngắn mạch để bảo vệ cả bus và các thiết bị đang kết nối
Mỗi bus line segment cần đúng một nguồn cấp. Khi dự án có nhiều line hoặc tổng tải vượt quá khả năng của một nguồn, phân tách bằng line coupler và cấp nguồn riêng cho từng segment.
Choke Coil Tích Hợp Và Điện Sạch Cho KNX Bus
KTE640P tích hợp choke coil (cuộn cảm lọc) trực tiếp bên trong module. Đây là thành phần kỹ thuật cốt lõi của một nguồn KNX đúng chuẩn.
Tín hiệu telegram KNX là sóng AC được superimpose lên nền DC 29V với biên độ nhỏ. Để tín hiệu này truyền đi mà không bị hấp thụ bởi điện dung đầu ra của nguồn, choke coil tạo ra trở kháng cao tần, cách ly hiệu quả tần số telegram (9600 bps) khỏi bộ lọc điện nguồn. Không có choke coil, nguồn sẽ hấp thụ tín hiệu telegram và bus sẽ không hoạt động đúng.
KTE640P xử lý toàn bộ điều này bên trong. SI không cần lắp thêm choke coil ngoài hay bất kỳ phần tử lọc nào khác. Hiệu suất 85% giúp giảm tổn thất nhiệt và duy trì điện áp ổn định trong suốt vòng đời thiết bị.
Ba Lớp Bảo Vệ Và Chẩn Đoán Trạng Thái
KTE640P trang bị ba lớp bảo vệ phần cứng hoạt động độc lập:
- Short-circuit protection (bảo vệ ngắn mạch): Khi bus bị ngắn mạch, nguồn tự động giới hạn dòng và indicator LED chuyển từ xanh liên tục sang xanh nhấp nháy. SI nhận biết ngay trạng thái bất thường trên bus mà không cần đồng hồ đo.
- Overload protection (bảo vệ quá tải): Khi tổng dòng tiêu thụ của các thiết bị vượt quá 640mA, nguồn kích hoạt bảo vệ trước khi hỏng linh kiện. Lớp bảo vệ này đặc biệt quan trọng trong giai đoạn commissioning khi thiết bị được thêm dần vào bus.
- Over-heat protection (bảo vệ quá nhiệt): Khi nhiệt độ bên trong module vượt ngưỡng an toàn do thông gió tủ kém hoặc tải liên tục cao, nguồn tự ngắt để bảo vệ linh kiện bên trong trước khi hỏng vĩnh viễn.
Reset button và indicator: Nút RESET trên mặt thiết bị cho phép khởi động lại nguồn sau khi xử lý xong sự cố mà không cần tắt điện tủ. Đèn LED kế bên nút reset chuyển đỏ khi đang trong quá trình reset và tắt sau khi hoàn tất. Indicator vận hành chính (xanh liên tục) hiển thị trạng thái bus liên tục để kỹ thuật viên theo dõi tại chỗ.
Ngõ Ra Phụ 30V DC Cho Thiết Bị Ngoại Vi
Bên cạnh cổng KNX bus, KTE640P có cổng ngõ ra phụ V+ và V- cung cấp điện áp 30V DC. Lưu ý quan trọng: tổng dòng tiêu thụ cộng gộp từ KNX bus và ngõ ra phụ không được vượt quá 640mA định mức của thiết bị.
Ngõ ra phụ dùng được cho thiết bị DC nhỏ trong tủ điện không có nguồn DC riêng, chẳng hạn relay phụ trợ hoặc module cần nguồn DC 24-30V. Khi sử dụng ngõ ra phụ, cần tính toán cẩn thận để tổng tải không vượt ngưỡng và còn đủ biên độ an toàn cho bus.

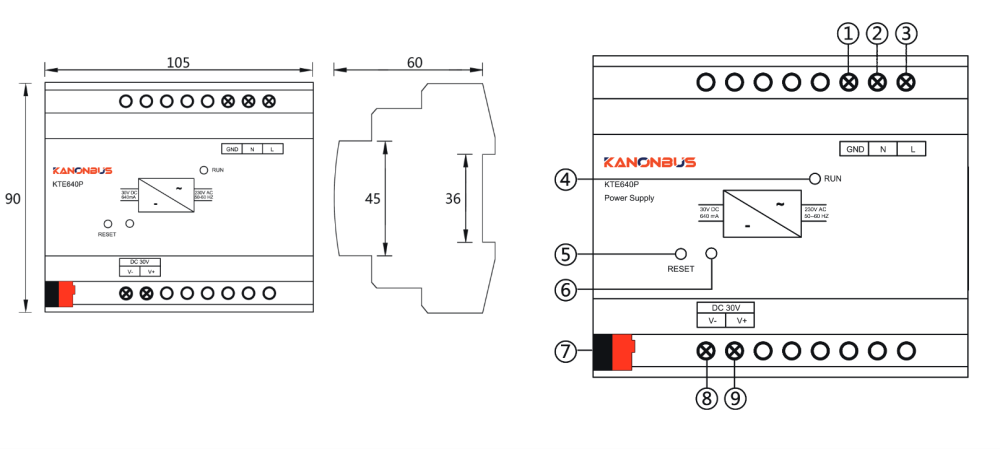

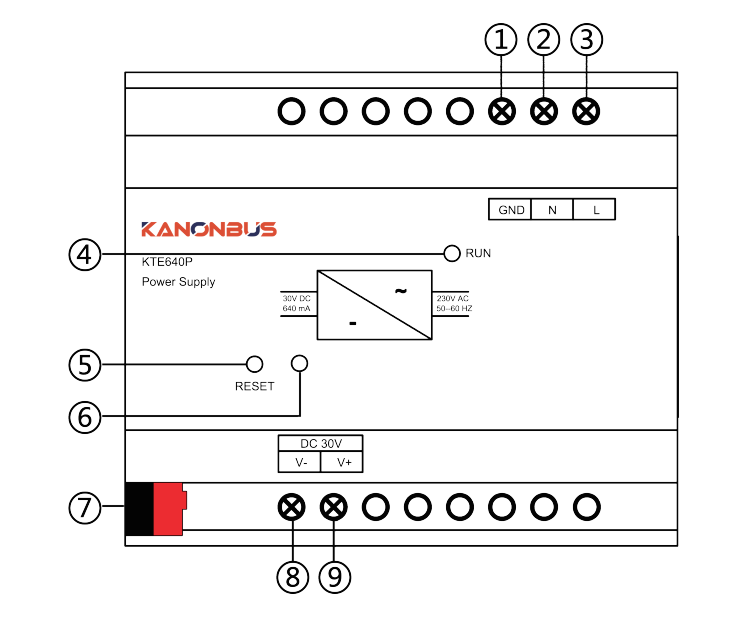

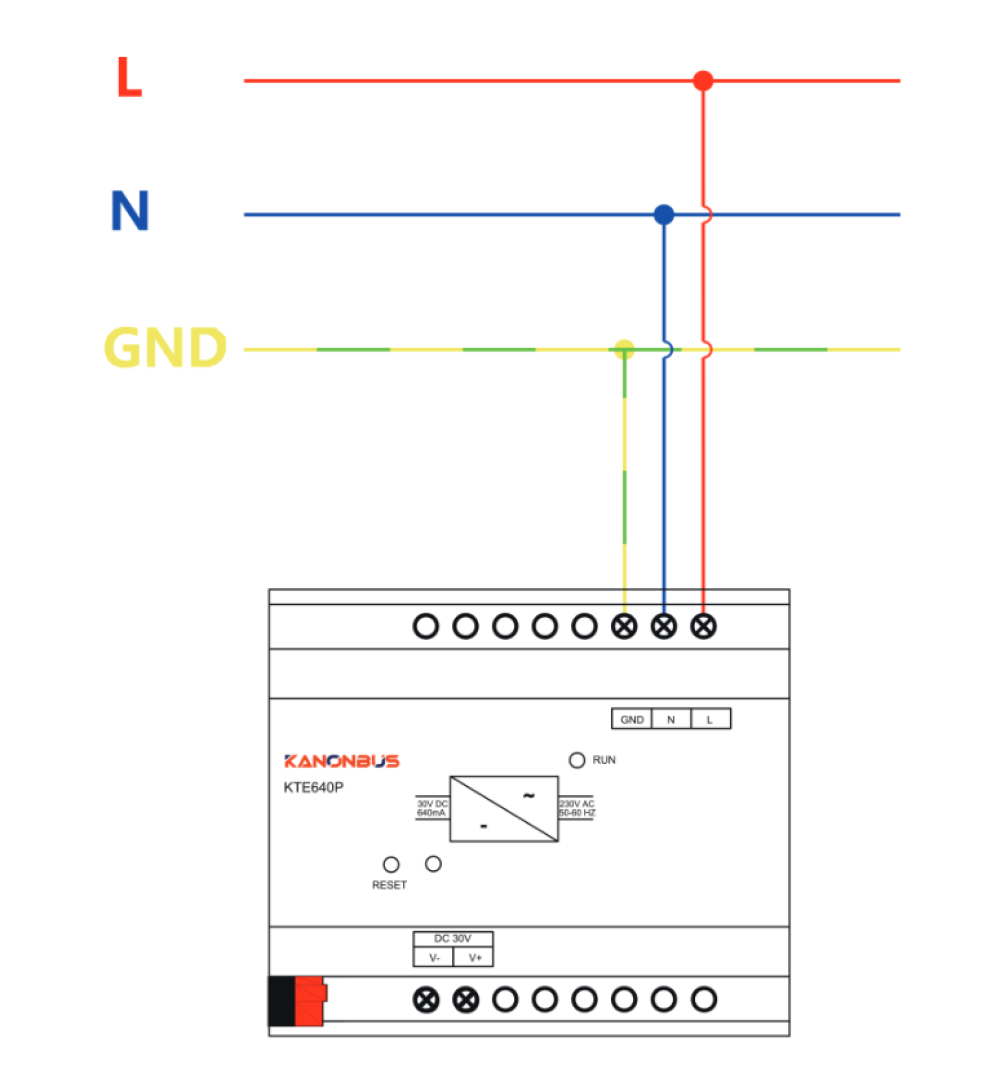

① Cổng mặt đất (GND)
② Cổng trung tính (N)
③ Cổng có điện (L)
④ Đèn báo đang chạy có màu xanh lục ổn định khi bình thường và nhấp nháy màu xanh lục khi xe buýt bị đoản mạch.
⑤ Nút đặt lại, nhấn để đặt lại nguồn điện
⑥ KNX bus terminal, được sử dụng để kết nối hệ thống KNX và cấp nguồn cho hệ thống KNX
⑦ Đèn báo nút đặt lại, sau khi nhấn nút đặt lại, đèn báo có màu đỏ, sau khi đặt lại xong, đèn báo sẽ tắt.
⑧ Giao diện cấp nguồn: V- là cực âm, nguồn điện phụ DC30V
⑨ Giao diện cấp nguồn: V + là cực dương, nguồn điện phụ DC30V
Tính Toán Tải Và Số Thiết Bị Trên Bus Line
640mA là dòng tối đa của KTE640P. Trong thực tế, không nên tải quá 70~80% dòng định mức để có biên độ an toàn cho biến động và tuổi thọ thiết bị. Dải làm việc an toàn là 450~510mA.
Mỗi thiết bị KNX tiêu thụ dòng từ bus tùy loại:
- Cảm biến, nút nhấn, switch actuator nhỏ: 5~10mA
- Relay actuator, dimmer module: 10~20mA
- Gateway, màn hình cảm ứng, bộ nhận gió: 15~50mA tùy thiết bị cụ thể
Cách tính: cộng tổng dòng tiêu thụ của tất cả thiết bị trên cùng bus segment được cấp bởi KTE640P này. Nếu tổng vượt 450~510mA, bổ sung thêm nguồn hoặc phân tách sang line coupler.

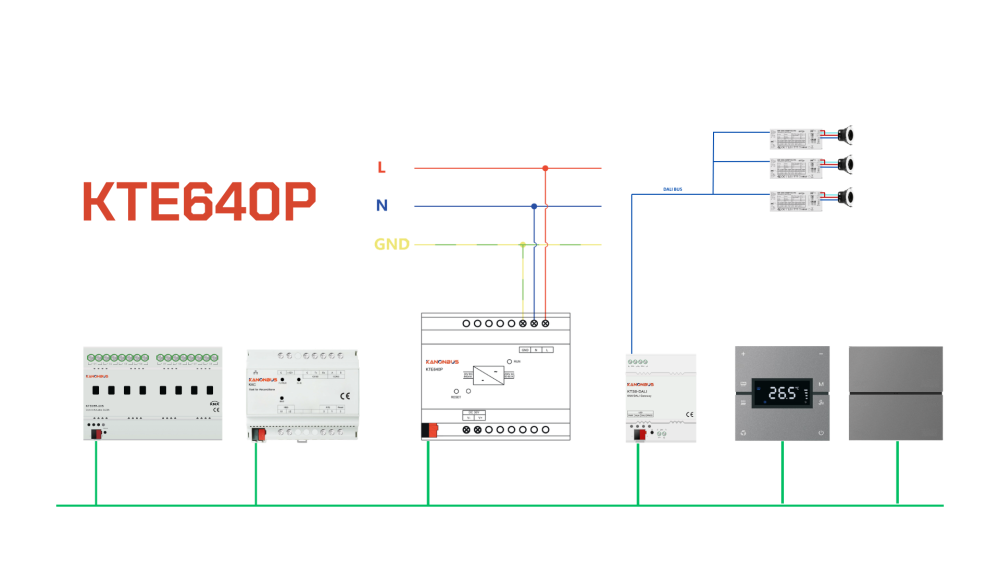

Với dự án nhiều tầng hoặc nhiều khu vực, mỗi line cần một nguồn riêng. KNX line coupler phân tách tải giữa các segment, đồng thời cho phép telegram đi xuyên qua giữa các line trong cùng area.
Kết Luận

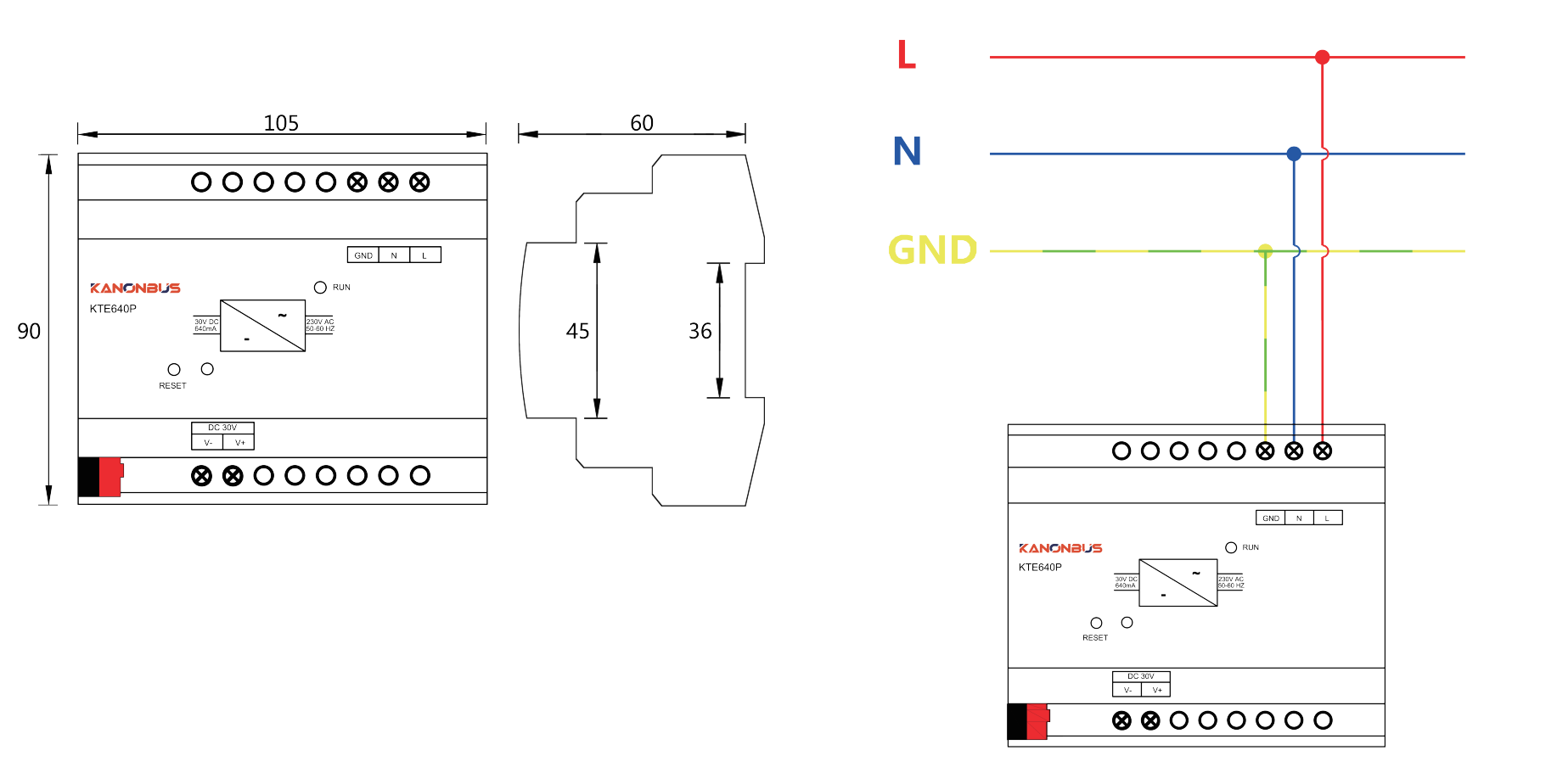

Kanonbus KTE640P cung cấp nền tảng điện ổn định cho toàn bộ bus KNX trong một module DIN rail 105mm. Choke coil tích hợp đảm bảo tín hiệu bus sạch, ba lớp bảo vệ giữ hệ thống an toàn, indicator và reset button giúp vận hành và xử lý sự cố ngay tại tủ điện. Không cần lập trình, tương thích mọi thiết bị KNX, và sẵn sàng hoạt động ngay sau khi đấu dây.
