Cảm biến CO2 trong nhà Tongdy - EM21

CO2 là chỉ số phản ánh trực tiếp nhất mức thông thoáng của một phòng đông người. Khi nồng độ vượt ngưỡng, hiệu suất làm việc giảm và cảm giác ngột ngạt tăng, nên ngày càng nhiều dự án đưa giám sát CO2 vào tiêu chí vận hành. Bài toán của người làm hệ thống là chọn một máy đo CO2 vừa hiển thị tại chỗ cho người dùng, vừa đổ số liệu về BMS để chạy thông gió tự động. Tongdy EM21 làm đúng cả hai việc đó: một cảm biến CO2 có màn hình, thêm data logger và nhiều cổng giao tiếp. Bài này phân tích thiết bị ở góc nhìn kỹ sư tích hợp và cách chọn biến thể.

Tongdy EM21 là gì và đo được gì

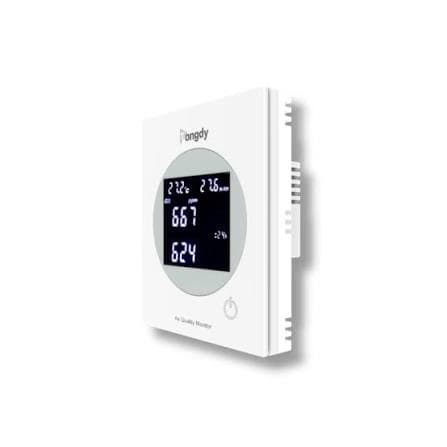

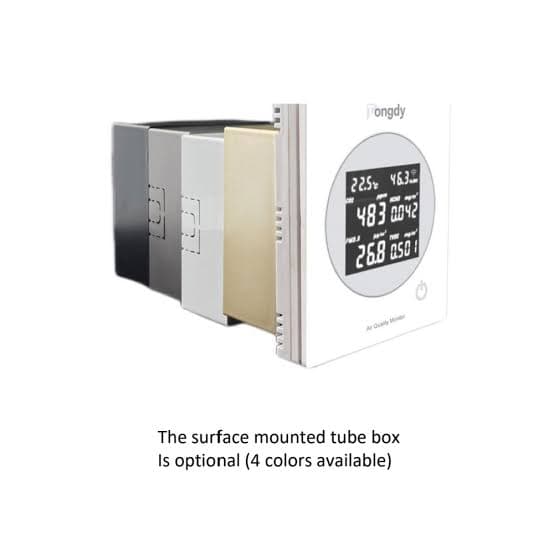

Tongdy EM21 là cảm biến CO2 trong nhà cấp thương mại (một máy đo CO2 có màn hình), lắp tường, vừa hiển thị tại chỗ vừa truyền số liệu lên hệ điều khiển. Khác cảm biến CO2 dạng transmitter ẩn trong hộp, EM21 có màn hình và đèn báo nên người trong phòng đọc được tình trạng không khí ngay, còn hệ BMS vẫn nhận dữ liệu qua bus.

Cảm biến CO2 NDIR và các chỉ số kèm theo

Lõi đo là cảm biến CO2 công nghệ NDIR, dải 400 đến 5000 ppm, sai số ±50 ppm +3% số đọc. NDIR là loại cảm biến hồng ngoại không phân tán, cho độ ổn định dài hạn tốt hơn cảm biến hóa học giá rẻ, phù hợp giám sát liên tục nhiều năm. Bên cạnh CO2, EM21 đo nhiệt độ (0 đến 60°C) và độ ẩm (0 đến 99% RH).

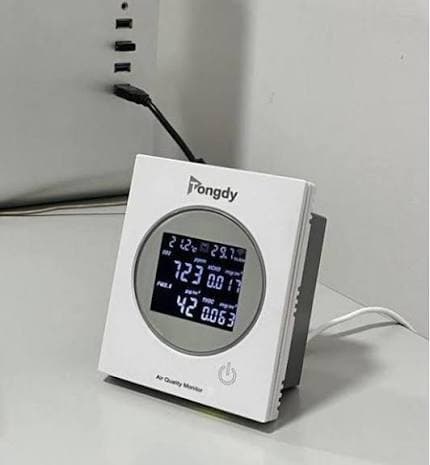

Khi dự án cần hơn một chỉ số, EM21 có tùy chọn thêm PM2.5 (cảm biến laser 0 đến 500 µg/m³) hoặc TVOC (metal oxide 0.001 đến 4.0 mg/m³). Lưu ý đây là hai tùy chọn thay thế theo đơn, không gộp cả hai cùng lúc, nên xác định trước dự án cần PM2.5 hay TVOC.

Màn hình, đèn LED và data logger

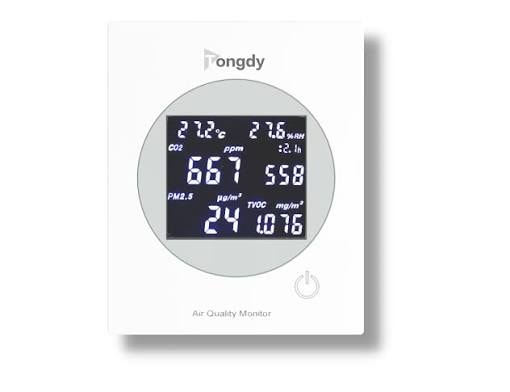

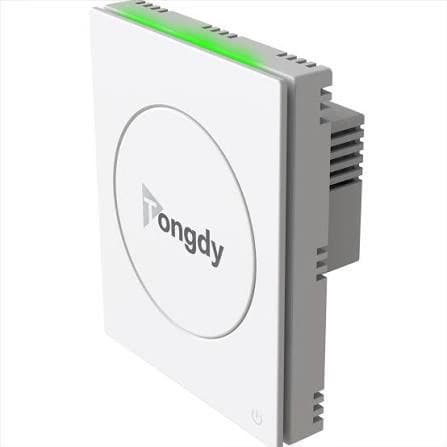

EM21 có màn hình LCD hiển thị CO2 tức thời cùng giá trị trung bình 24 giờ, tự động chỉnh độ sáng theo ngày và đêm. Đèn LED 3 màu báo nhanh ba mức CO2 để người trong phòng nhìn là biết, không cần đọc số. Bản không cần hiển thị có thể chọn loại không màn hình để tiết kiệm.

Điểm đáng giá cho khảo sát và nghiệm thu là data logger tùy chọn: bộ nhớ 145860 điểm, lưu tới 156 ngày ở chu kỳ 5 phút nếu chỉ ghi CO2, hoặc 104 ngày nếu ghi cả CO2 lẫn nhiệt độ độ ẩm. Dữ liệu tải về qua Bluetooth bằng app, tiện khi cần xuất báo cáo IAQ mà chưa kịp đấu thiết bị lên mạng.

Chọn cổng giao tiếp theo hạ tầng BMS

EM21 có ba họ cổng, quyết định theo hạ tầng sẵn có của dự án.

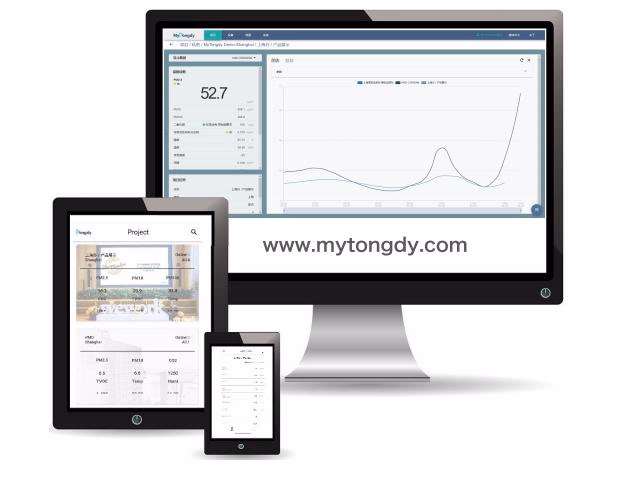

Bản RS485 nói Modbus RTU hoặc BACnet MS/TP, hợp khi đã có trunk BMS gần vị trí lắp, đấu nối tiếp vào là xong. Bản WiFi 2.4GHz và bản Ethernet RJ45 đẩy dữ liệu qua MQTT lên server hoặc cloud, trong đó bản Ethernet hỗ trợ cấp nguồn PoE qua switch, giảm một đường dây nguồn riêng. Như các dòng Tongdy khác, Modbus và BACnet là hai firmware khác nhau trên bản RS485, không đổi qua lại bằng cấu hình, nên xác nhận giao thức BMS trước khi đặt.

Giải mã biến thể EM21 để spec đúng

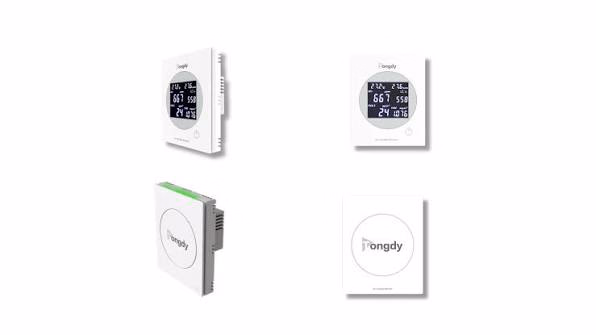

EM21 có vài trục cấu hình, đọc mã là ra đúng thiết bị. Ba trục quyết định: màn hình (S có LCD, B không màn hình), cổng giao tiếp (RS485 Modbus/BACnet, WiFi, Ethernet), và data logger (hậu tố K là có). Nguồn gắn vào mã bằng C (18-36VDC/20-28VAC), D (100-240VAC) hoặc PoE.

Cách đọc nhanh khi lên BOM: chọn cổng theo hạ tầng BMS trước, quyết có cần data logger không (dự án cần báo cáo IAQ thì nên có), rồi chọn nguồn. Bản không màn hình đổi S thành B khi lắp ở vị trí không cần người dùng xem.

Ứng dụng trong văn phòng, lớp học và HVAC

EM21 hợp với không gian kín có mật độ người thay đổi và cần kiểm soát thông gió theo CO2.

Trong văn phòng và phòng họp, EM21 vừa cho nhân viên thấy mức CO2 qua đèn LED, vừa cấp số liệu cho hệ điều khiển tăng gió tươi khi phòng bí. Đây là phần lõi của một hệ thống cấp gió tươi chạy theo nhu cầu thực tế thay vì bật quạt cả ngày. Khi đã có giá trị CO2 trên bus, việc đưa vào giải pháp tích hợp HVAC và BMS chỉ là ánh xạ thanh ghi Modbus hoặc object BACnet vào controller.

Trong trường học, data logger của EM21 giúp ghi lại diễn biến CO2 theo ngày để đánh giá thông gió lớp học, xuất báo cáo mà không cần hệ giám sát trung tâm ngay từ đầu. Nếu dự án cần đo thêm bụi và nhiều chỉ số khác trong một thiết bị, cân nhắc dòng cảm biến chất lượng không khí đa chỉ số thay vì máy đo chuyên CO2 như EM21.

Lưu ý khi triển khai

Vài điểm thực tế cần nhớ. Đặt EM21 ở độ cao vùng thở, tránh gần cửa ra vào và miệng gió cấp để số đo phản ánh đúng không khí người dùng hít thở. Cảm biến CO2 cần thời gian ổn định sau khi cấp nguồn, đừng vội nghiệm thu số đo trong vài phút đầu. Thiết bị đạt IP30, chỉ dùng trong nhà khô ráo. Nếu chọn data logger để xuất báo cáo, thống nhất chu kỳ ghi (5 hay 10 phút) ngay từ khâu cấu hình vì nó quyết định số ngày lưu được.

Kết luận

Tongdy EM21 là lựa chọn hợp lý khi dự án cần một máy đo CO2 trong nhà vừa hiển thị tại chỗ cho người dùng, vừa đổ số liệu về BMS qua Modbus hoặc BACnet. Chốt ba điều khi spec: cổng giao tiếp theo hạ tầng, có cần data logger để báo cáo IAQ không, và nguồn theo tủ. Đúng ba yếu tố đó thì EM21 vào hệ HVAC và cấp gió tươi gọn gàng.
