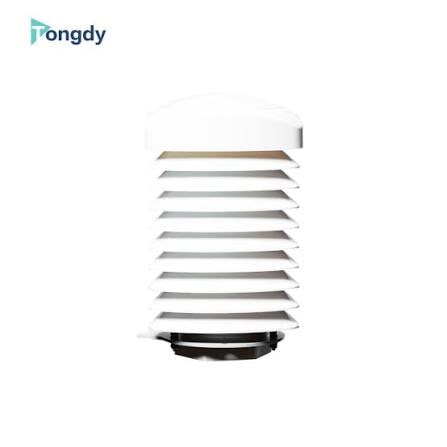

Trạm quan trắc chất lượng không khí ngoài trời Tongdy - TF-9

Quan trắc chất lượng không khí ngoài trời không còn là việc riêng của cơ quan môi trường. Khu đô thị, nhà máy, trường học và tòa nhà thương mại ngày càng cần số liệu không khí ngoài trời để chạy logic lấy gió tươi, cảnh báo ô nhiễm hoặc đưa vào báo cáo ESG. Bài toán thực tế là tìm một thiết bị chịu được nắng mưa, đo được cả bụi lẫn khí độc, và nói đúng giao thức để đổ về trung tâm. Trạm quan trắc chất lượng không khí ngoài trời Tongdy TF-9 được thiết kế cho đúng nhu cầu đó: vỏ IP53, tới tám chỉ số, nhiều lựa chọn cấp nguồn và truyền tin. Bài này phân tích thiết bị ở góc nhìn kỹ sư và cách cấu hình mã cho đúng dự án.

Tongdy TF-9 đo những gì và lắp ở đâu

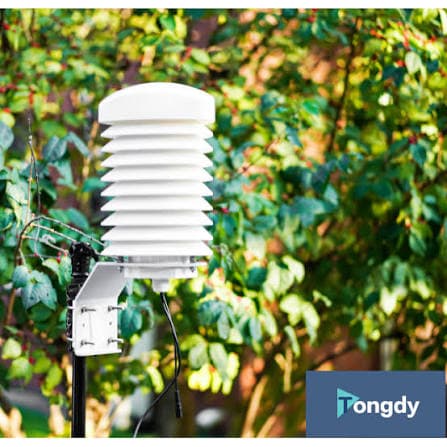

Tongdy TF-9 là trạm quan trắc chất lượng không khí ngoài trời cấp thương mại, lắp cố định ngoài trời và truyền dữ liệu liên tục về hệ điều khiển hoặc server. Đây là thiết bị quan trắc môi trường dạng trạm nhỏ, khác với máy đo cầm tay hay cảm biến trong nhà.

Tám chỉ số môi trường, gồm cả khí độc

Khác dòng trong nhà vốn tập trung CO2 và bụi, TF-9 đo được cả nhóm khí độc ngoài trời, tùy cấu hình đặt hàng.

• Bụi: PM2.5 và PM10, cảm biến laser tán xạ, dải 0 đến 1000 µg/m³.
• Khí độc: CO (0 đến 200 mg/m³), O3 ozone (0 đến 2000 µg/m³), NO2 (0 đến 4000 µg/m³), SO2 (0 đến 4000 µg/m³), đều dùng cảm biến điện hóa.
• CO2: NDIR, dải 350 đến 2000 ppm, sai số ±30 ppm +5% số đọc.
• TVOC: metal oxide, dải 0.01 đến 4 mg/m³.
• Vi khí hậu: nhiệt độ -20 đến 70°C, độ ẩm 0 đến 99% RH, áp suất khí quyển.

Một ràng buộc kỹ thuật cần nhớ khi đặt hàng: nếu chọn đo SO2 thì bắt buộc có O3, vì phép đo SO2 cần bù trừ từ giá trị ozone. Bỏ O3 mà vẫn muốn SO2 là cấu hình không hợp lệ.

Lắp ngoài trời thật, không chỉ chống bụi

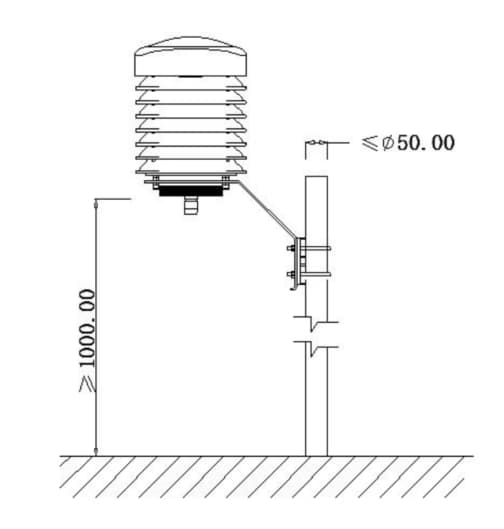

TF-9 đạt IP53 cho thiết bị trần, vỏ PC chống mưa tuyết, kháng UV, có lọc bụi đầu vào cảm biến. Lắp được lên tường ngoài, mái, cột hoặc trụ điện bằng ngàm Ø50 hoặc Ø60 mm. Lắp thêm hộp bảo vệ tại chỗ có thể nâng cấp bảo vệ cao hơn cho môi trường khắc nghiệt.

Chọn cấp nguồn: adaptor hay năng lượng mặt trời

Đây là điểm mạnh riêng của TF-9 so với cảm biến trong nhà, và cũng là quyết định cấu hình quan trọng.

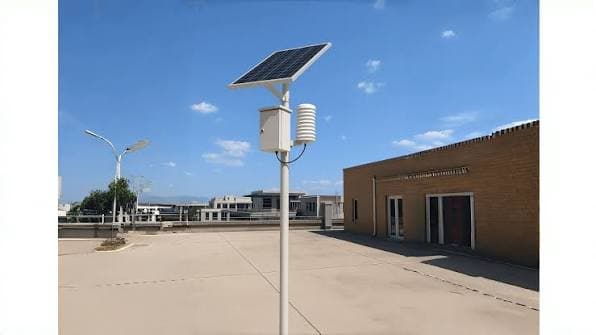

Bản cấp nguồn trực tiếp dùng 12 đến 24VDC qua adaptor 100 đến 240VAC/1A, hợp với vị trí có sẵn điện lưới. Bản năng lượng mặt trời dùng tấm pin 160W (18V, 8.2A) cùng hộp pin lithium 18650 (18 đến 24 viên), chạy được trên 84 đến 96 giờ trong ngày mưa nhiều mây không có nắng. Theo kinh nghiệm, bản solar hợp với điểm quan trắc xa nguồn điện như ven đường, công viên, khu quan trắc hiện trường, nơi kéo điện lưới tốn kém hơn cả thiết bị.

Cổng giao tiếp và cách dữ liệu đổ về trung tâm

TF-9 có bốn lựa chọn truyền tin, chọn theo hạ tầng và khoảng cách tới trung tâm.

• RS485: nói Modbus RTU hoặc BACnet MS/TP, mặc định 9600bps, chống tĩnh điện 15KV, hợp khi đã có trunk BMS gần đó.
• Ethernet RJ45 và WiFi: đẩy dữ liệu qua MQTT lên server hoặc cloud, cho vị trí có hạ tầng mạng.
• 4G: cho điểm quan trắc độc lập không có mạng tại chỗ, phù hợp trạm hiện trường kết hợp bản solar.

Các bản mạng (WiFi, Ethernet, 4G) đều có thêm một cổng RS485 phụ để cấu hình hoặc đọc tại chỗ, và hỗ trợ API cho hệ client server. Chu kỳ upload đặt được từ 1 phút tới 24 giờ, kèm giá trị trung bình trượt theo 1 phút, 1 giờ và 24 giờ.

Giải mã cách cấu hình mã TF-9

TF-9 không bán theo danh sách SKU cố định mà cấu hình theo mã, nên spec đúng là ghép mã theo nhu cầu đo.

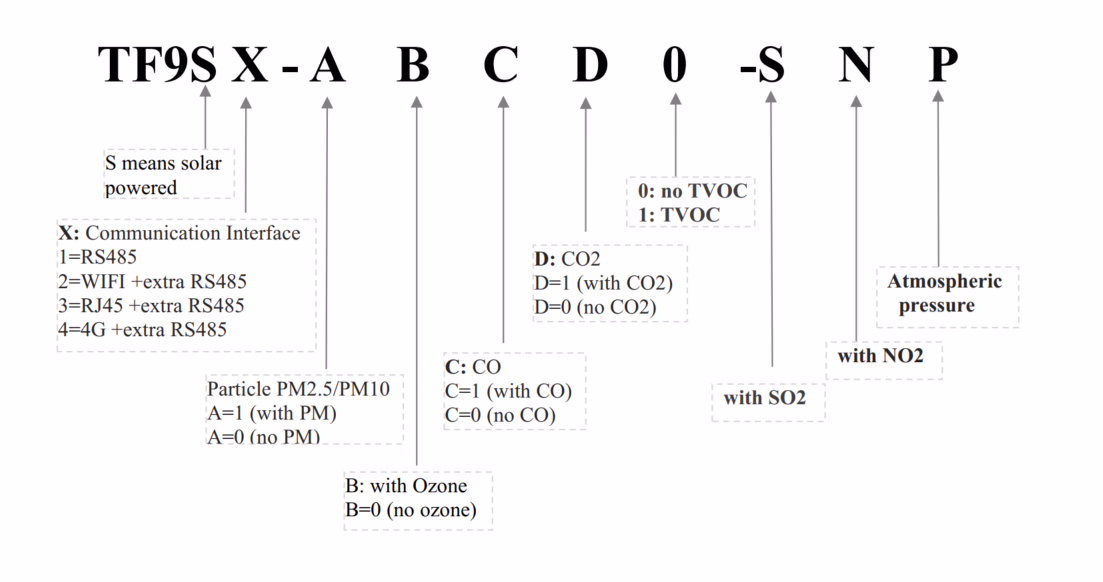

Mã đọc theo cấu trúc TF9 S X - A B C D T, cộng hậu tố cuối. Chữ S ở đầu nghĩa là bản năng lượng mặt trời. Chữ X là cổng giao tiếp: 1 là RS485, 2 là WiFi kèm RS485, 3 là RJ45 kèm RS485, 4 là 4G kèm RS485. Năm chữ số A B C D T bật tắt cảm biến theo thứ tự: PM, O3, CO, CO2, TVOC (1 là có, 0 là không). Hậu tố cuối thêm S cho SO2, N cho NO2, P cho áp suất. Hậu tố giao thức là -MB cho Modbus RTU hoặc -BN cho BACnet MS/TP, còn bản mạng dùng MQTT.

Cách đọc nhanh khi lên BOM: chốt bộ chỉ số cần đo trước (chỉ bụi, hay thêm khí độc), rồi chọn cổng theo khoảng cách tới trung tâm (RS485 gần, 4G xa), cuối cùng chọn nguồn (lưới hay solar). Nhớ ràng buộc SO2 kèm O3.

Ứng dụng theo loại dự án

TF-9 hợp với các điểm cần số liệu không khí ngoài trời ổn định lâu dài, không phải đo nhanh một lần.

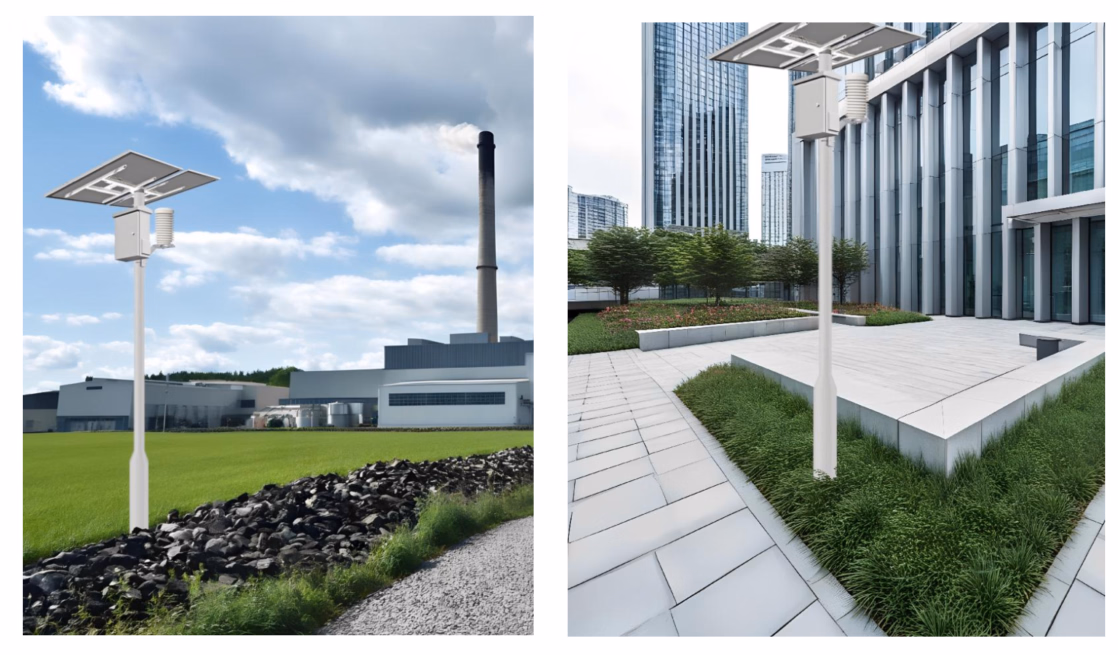

Với khu đô thị, công viên và trường học, TF-9 bản solar lắp trên cột cho dữ liệu PM và khí độc đổ về qua 4G, phục vụ bảng hiển thị công khai hoặc cảnh báo ô nhiễm. Với nhà máy và khu công nghiệp, cấu hình thêm SO2, NO2 giám sát khí thải quanh hàng rào. Với tòa nhà thương mại, số liệu không khí ngoài trời từ TF-9 làm đầu vào quyết định có nên lấy gió tươi hay đóng van gió khi ngoài trời ô nhiễm, ghép với giải pháp tích hợp HVAC và BMS.

Nếu dự án chỉ cần giám sát không khí bên trong phòng, dùng dòng cảm biến chất lượng không khí trong nhà thay vì TF-9, vì trạm ngoài trời đắt hơn và nhiều chỉ số khí độc không cần thiết cho không gian kín.

Lưu ý khi triển khai

Vài điểm thực tế quyết định độ bền và độ tin của số liệu.

Vị trí lắp nên thoáng, tránh góc tù đọng khí và tránh ngay miệng ống xả để số đo đại diện cho không khí khu vực. Cảm biến điện hóa khí độc có tuổi thọ giới hạn và cần hiệu chuẩn định kỳ, nên đưa lịch bảo trì vào hợp đồng vận hành ngay từ đầu. Với bản solar, tính toán hướng và góc tấm pin theo vĩ độ lắp đặt để đủ sạc qua mùa mưa, đừng chỉ dựa vào con số 84 giờ backup.

Kết luận

Tongdy TF-9 là lựa chọn hợp lý khi dự án cần một trạm quan trắc chất lượng không khí ngoài trời đo được cả bụi lẫn khí độc, chịu được nắng mưa và đổ dữ liệu về trung tâm bằng đúng giao thức. Chốt bốn điều khi cấu hình: bộ chỉ số cần đo (nhớ SO2 kèm O3), cổng giao tiếp theo khoảng cách tới trung tâm, nguồn lưới hay solar, và lịch hiệu chuẩn cảm biến khí độc. Đúng bốn yếu tố đó thì TF-9 chạy ổn định nhiều năm ngoài trời.
