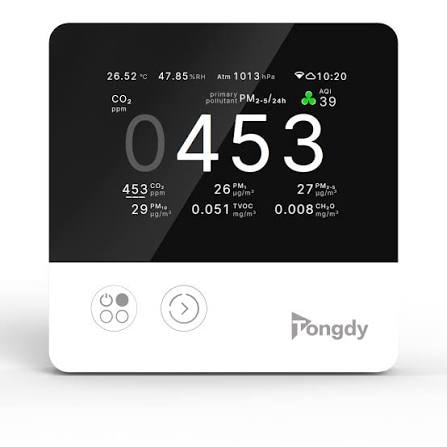

Máy đo chất lượng không khí trong nhà cao cấp Tongdy - PGX Super

Hầu hết máy đo chất lượng không khí trên thị trường chỉ đo một vài chỉ số và hiển thị bằng đèn LED đơn giản. Với tòa nhà hạng A, dự án ESG hay công trình xanh, chừng đó không đủ: chủ đầu tư muốn thấy dữ liệu minh bạch trên màn hình, ghi lại theo tháng để báo cáo, và đẩy về BMS để vận hành. Tongdy PGX Super sinh ra cho nhu cầu đó. Đây là máy đo chất lượng không khí trong nhà cao cấp, màn hình màu, đo tới 12 chỉ số trong một thiết bị. Bài này phân tích PGX Super ở góc nhìn kỹ sư tích hợp và cách chọn cấu hình.

Tongdy PGX Super là gì

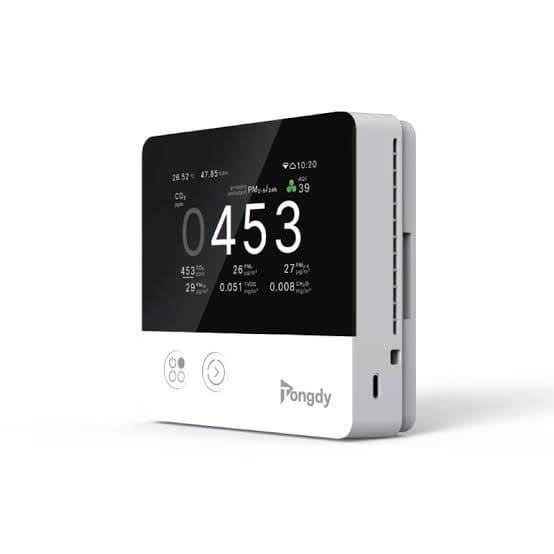

PGX Super là thiết bị giám sát môi trường trong nhà cấp thương mại ở phân khúc cao cấp, lắp tường, có màn hình màu hiển thị dữ liệu tại chỗ và đồng thời đẩy số liệu lên BAS hoặc cloud. Khác cảm biến chất lượng không khí thường chỉ gửi tín hiệu về trung tâm, PGX Super là một hệ giám sát hoàn chỉnh: vừa đo, vừa hiển thị trực quan, vừa ghi dữ liệu.

Đo tới 12 chỉ số trong một thiết bị

Điểm mạnh lớn nhất của PGX Super là số chỉ số đo. Tùy cấu hình, thiết bị đo được tới 12 thông số, gom cả nhóm khí, bụi, vi khí hậu và cả các chỉ số môi trường ít thiết bị nào có.

• Khí: CO2 (NDIR 400 đến 5000 ppm), TVOC (0.001 đến 4 mg/m³), CO (0.1 đến 100 ppm), HCHO formaldehyde (0.001 đến 1.25 mg/m³), ozone (0.004 đến 10 mg/m³).
• Bụi: PM1.0, PM2.5, PM10 bằng cảm biến laser.
• Vi khí hậu: nhiệt độ, độ ẩm, áp suất khí quyển.
• Chỉ số môi trường đặc biệt: tiếng ồn, độ rọi ánh sáng (0.96 đến 64000 lux), và hiện diện người bằng radar (phát hiện 8m với người di chuyển, 4m với người đứng yên).

Nhờ gom nhiều chỉ số vào một thiết bị, PGX Super thay cho vài cảm biến rời, giảm số điểm lắp và dây. Thiết kế module còn cho phép tháo thay cảm biến PM, CO, HCHO/ozone tại chỗ, nên bảo trì dài hạn rẻ hơn thay cả thiết bị.

Màn hình màu và data logger

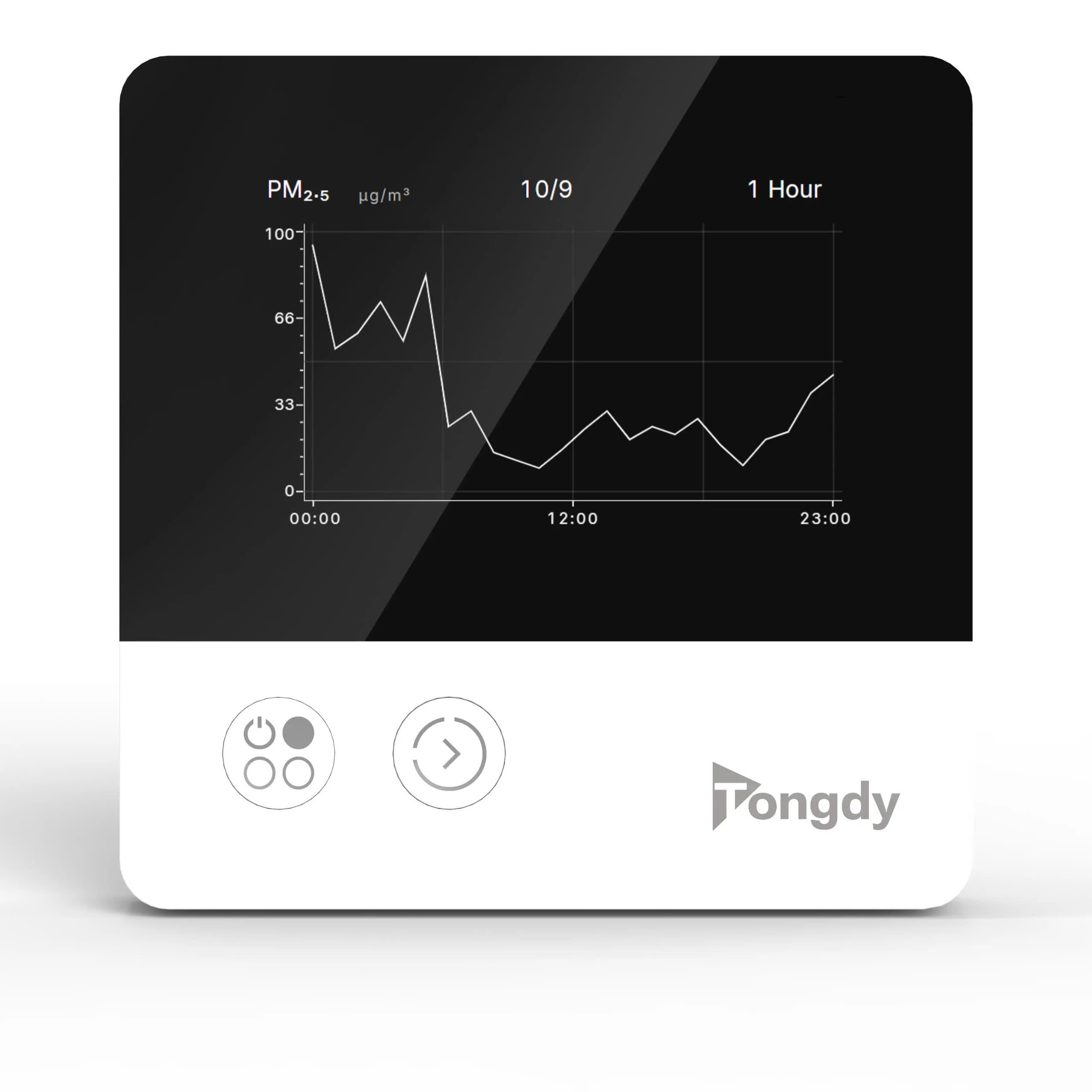

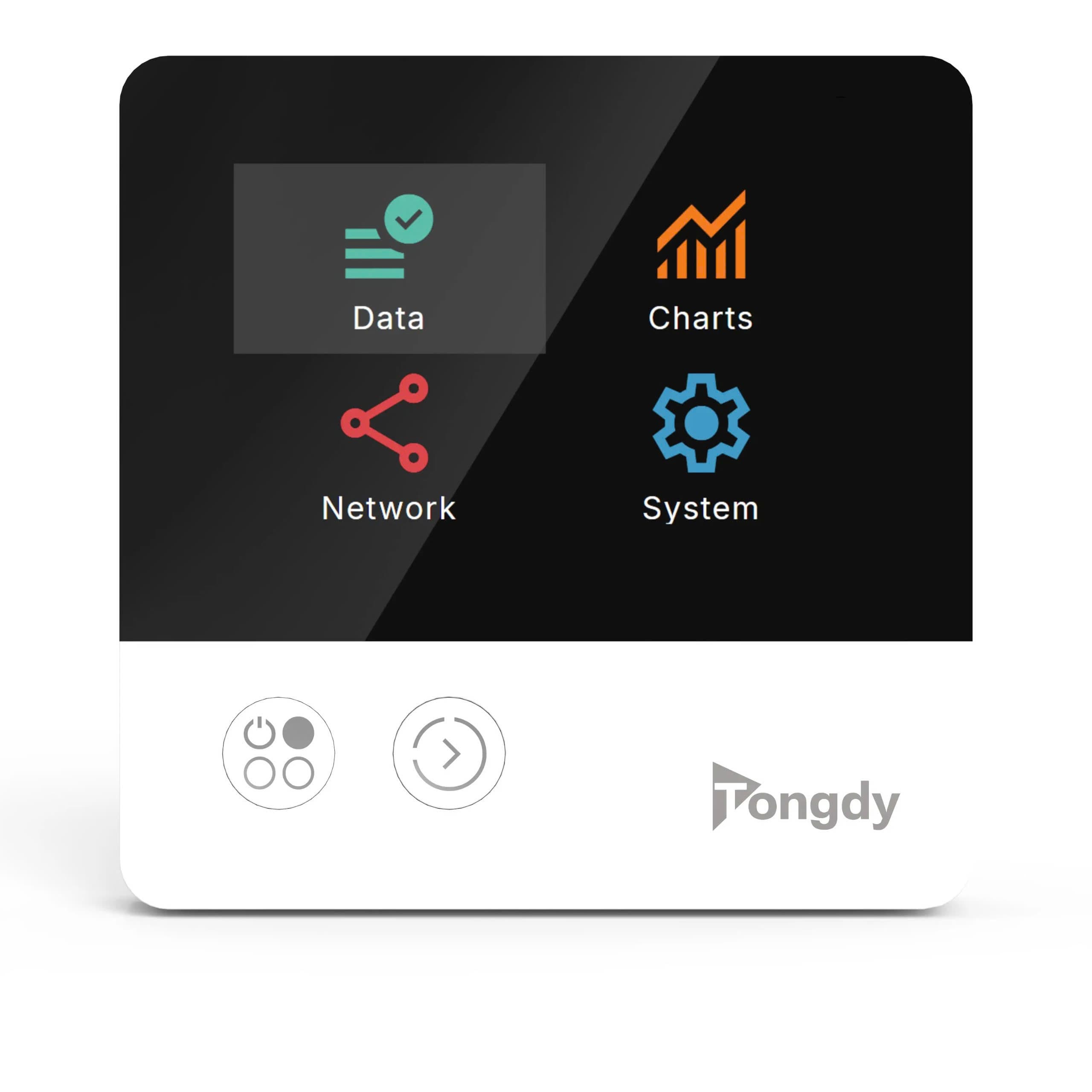

PGX Super có màn hình màu độ phân giải cao hiển thị realtime, đồ thị dữ liệu và chỉ số AQI, đổi màu theo nồng độ để người xem hiểu nhanh. Màn hình có chế độ ngày đêm, đồng bộ thời gian qua mạng, và có thể đồng bộ hiển thị lên TV thông minh cho khu vực sảnh hoặc không gian chung.

Data logger bên trong lưu 3 đến 12 tháng tùy chu kỳ ghi (5 phút đến 24 giờ). Ví dụ với 5 cảm biến, thiết bị lưu 78 ngày ở chu kỳ 5 phút, 156 ngày ở 10 phút, hoặc 468 ngày ở 30 phút. Dữ liệu tải về qua Bluetooth bằng app, tiện cho báo cáo công trình xanh mà không cần hệ giám sát trung tâm.

Giao tiếp và cấu hình mạng

PGX Super đáp ứng gần như mọi hạ tầng. Thiết bị có RS485 (Modbus RTU hoặc BACnet MS/TP), WiFi, Ethernet RJ45, 4G và LoRaWAN, hỗ trợ giao tiếp kép gồm một cổng mạng cộng một RS485 chạy song song. Về giao thức, ngoài Modbus và BACnet còn có MQTT, Modbus TCP, BACnet IP, Tuya, Qlear và HTTP(S), nên khớp được cả hệ BMS truyền thống lẫn nền tảng IoT.

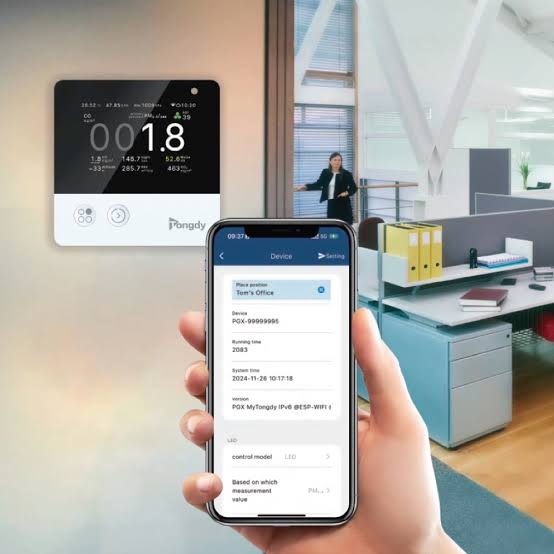

Cấu hình mạng làm theo ba cách: tạo WiFi hotspot để vào trang web nhúng, dùng app qua Bluetooth, hoặc chạm NFC để thiết lập nhanh. Như các dòng Tongdy khác, Modbus và BACnet là hai firmware khác nhau trên RS485, xác nhận giao thức BMS trước khi đặt.

Chọn cấu hình PGX Super

PGX Super không bán theo danh sách SKU cố định mà cấu hình theo đơn, nên spec đúng là chọn ba thứ. Thứ nhất là bộ cảm biến: bản cơ bản đo CO2, bụi, TVOC và vi khí hậu, bản mở rộng thêm khí độc CO và HCHO/ozone, bản đầy đủ thêm tiếng ồn, ánh sáng và hiện diện. Thứ hai là cổng giao tiếp theo hạ tầng: RS485 cho BMS có dây gần, 4G hoặc LoRaWAN cho điểm xa, WiFi hoặc Ethernet cho nền IoT. Thứ ba là nguồn: 12-36VDC, 220VAC, PoE hoặc USB-C.

Theo kinh nghiệm, nhóm cảm biến đặc biệt như radar hiện diện, đo ồn và ánh sáng làm tăng giá đáng kể, nên chỉ chọn khi dự án thật sự cần. Nếu chỉ cần đo khí và bụi thông thường, cân nhắc dòng cảm biến chất lượng không khí trung cấp cho tiết kiệm.

Ứng dụng theo loại công trình

PGX Super hợp với không gian cao cấp cần dữ liệu môi trường minh bạch và hiển thị đẹp.

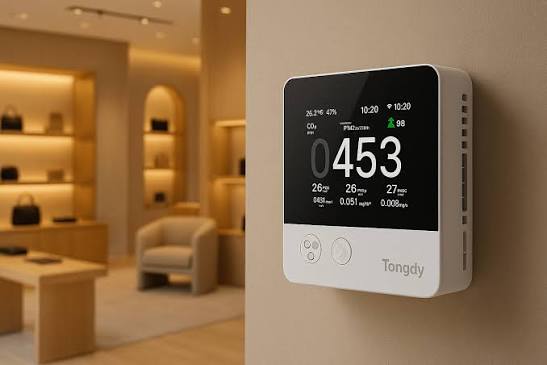

Trong văn phòng hạng A và tòa nhà thương mại, màn hình màu cho khách và nhân viên thấy chất lượng không khí theo thời gian thực, đồng thời cấp số liệu cho giải pháp tích hợp HVAC và BMS chạy thông gió và cấp gió tươi theo nhu cầu. Với khu dân cư cao cấp, thư viện, cửa hàng sang trọng và sảnh tiếp tân, PGX Super vừa là thiết bị kỹ thuật vừa là điểm nhấn thể hiện cam kết về môi trường sống.

Với dự án ESG và công trình xanh, data logger 3-12 tháng và chỉ số AQI trực quan giúp lập báo cáo IAQ dễ dàng, còn cảm biến hiện diện bổ sung dữ liệu sử dụng không gian cho bài toán tối ưu năng lượng.

Lưu ý khi triển khai

Đặt PGX Super ở vị trí đại diện cho không khí người dùng, tránh miệng gió cấp và góc tù. Cảm biến khí điện hóa (CO, HCHO, ozone) có tuổi thọ giới hạn và cần hiệu chuẩn định kỳ, nên tận dụng thiết kế module để thay cảm biến thay vì thay cả máy. Thiết bị đạt IP30, chỉ dùng trong nhà khô ráo. Nếu dùng cảm biến hiện diện, tính góc lắp ±60° để phủ đúng vùng cần giám sát. Chốt chu kỳ ghi data logger ngay từ cấu hình vì nó quyết định số tháng lưu được.

Kết luận

Tongdy PGX Super là lựa chọn khi dự án cần một máy đo chất lượng không khí trong nhà cao cấp, đo nhiều chỉ số, hiển thị đẹp trên màn hình màu và đưa dữ liệu vào BMS hoặc cloud. Chốt ba điều khi cấu hình: bộ cảm biến theo nhu cầu đo, cổng giao tiếp theo hạ tầng, và nguồn theo vị trí lắp. Đúng ba yếu tố đó thì PGX Super vừa là thiết bị kỹ thuật, vừa là điểm nhấn môi trường cho công trình.
