Khi cần đưa điều hòa Daikin vào hệ BMS mà không muốn dùng gateway bên thứ ba, câu hỏi đầu tiên của mọi kỹ sư tích hợp là: có phụ kiện chính hãng nào nói được Modbus không? Adapter Daikin Modbus RTU DVC-P-00-01 trả lời đúng bài toán đó. Đây là bộ chuyển đổi DIII-Net (P1/P2) sang Modbus RTU do Daikin sản xuất, gắn ngay tại dàn lạnh và đẩy trạng thái lên hệ giám sát qua RS485.
Bài này không bàn về remote điều khiển máy lạnh trong phòng. Nó dành cho người làm dự án: SI, ME contractor, kỹ sư BMS cần tích hợp dàn lạnh Daikin VRV hoặc Sky-air vào tủ điều khiển trung tâm.
DVC-P-00-01 Là Gì Và Giải Quyết Vấn Đề Nào

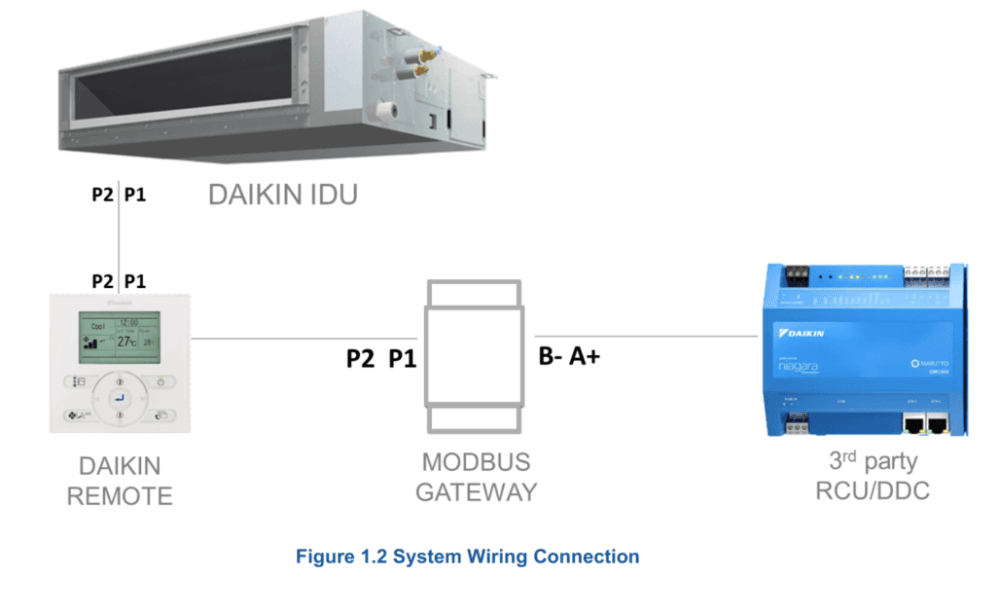

DVC-P-00-01 là adapter DIII-Net/Modbus RTU của Daikin, đóng vai trò cầu nối giữa đường truyền P1/P2 của dàn lạnh và mạng Modbus RTU trên chuẩn RS485. Nói ngắn gọn: một bên cắm vào P1/P2 của dàn lạnh Daikin, một bên nối vào bus Modbus của hệ BMS/DDC/SCADA.
Vấn đề nó xử lý rất cụ thể. Dàn lạnh Daikin giao tiếp nội bộ bằng DIII-Net, một giao thức riêng mà hệ BMS thông thường không đọc được. Nếu không có bộ chuyển đổi, chủ đầu tư không thể giám sát hay điều khiển điều hòa từ phòng điều khiển trung tâm. DVC-P-00-01 dịch DIII-Net sang Modbus RTU, giao thức mà gần như mọi BMS và SCADA đều hỗ trợ.
Điểm đáng chú ý cho người làm kỹ thuật: đây là phụ kiện chính hãng Daikin, không phải gateway bên thứ ba. Với dự án dùng điều hòa Daikin thuần, dùng linh kiện gốc hãng thường đơn giản hơn về tương thích và bảo hành. (Thực tế nghiệm thu, một số chủ đầu tư và tư vấn yêu cầu linh kiện chính hãng cho phần điều hòa.)
Tương Thích Dàn Lạnh Daikin Nào Dùng Được
DVC-P-00-01 chỉ dùng cho điều hòa Daikin. Đây vừa là giới hạn, vừa là lý do chọn nó: nếu công trình chạy Daikin thuần, dùng đồ chính hãng là lựa chọn an toàn.
Các dòng dàn lạnh tương thích theo tài liệu Daikin:
- VRV: FXMQ-P, FXMQ-M, FXSQ-A, FXDQ-P
- Sky-air: FBA, FBFC, FCF
Nếu dự án có nhiều thương hiệu điều hòa (Daikin, Mitsubishi, Samsung, LG...), DVC-P-00-01 không phải lựa chọn phù hợp vì nó không hỗ trợ hãng khác. Trường hợp đó nên cân nhắc gateway đa hãng, đề cập ở phần so sánh bên dưới.
Giám Sát Và Điều Khiển Được Những Gì
Qua Modbus, hệ BMS đọc và ghi được các điểm sau của dàn lạnh Daikin, theo bảng chức năng trong tài liệu hãng.
Giám sát (Monitor):
- Trạng thái On/Off
- Chế độ vận hành: Cool, Heat, Dry, Fan, Auto
- Setpoint dàn lạnh (độ C)
- Nhiệt độ phòng (độ C)
- Tốc độ quạt (Low/Medium/High)
- Trạng thái truyền thông dàn lạnh (bình thường/lỗi)
- Slave ID, baudrate, serial format hiện tại
Điều khiển (Control):
- Bật/tắt On/Off
- Chế độ vận hành: Cool, Heat, Dry, Fan, Auto
- Setpoint dàn lạnh (độ C)
- Tốc độ quạt (Low/Medium/High)
- Slave ID, baudrate, serial format
Đủ cho phần lớn kịch bản BMS: bật tắt theo lịch, giám sát nhiệt độ, cảnh báo lỗi truyền thông, và điều chỉnh setpoint từ trung tâm.
So Sánh Nhanh DVC-P-00-01, DTA116A51 Và Gateway Đa Hãng
Trên thị trường có vài cách đưa dàn lạnh Daikin vào BMS. Bảng dưới giúp chọn đúng theo dự án, không phải để nói cái nào tốt hơn tuyệt đối.
| Tiêu chí | DVC-P-00-01 | DTA116A51 (Daikin) | Gateway đa hãng (KAC001) |
|---|---|---|---|
| Nguồn gốc | Chính hãng Daikin | Chính hãng Daikin | Bên thứ ba (Kanonbus) |
| Cấp kết nối | Dàn lạnh, P1/P2 | Cấp hệ DIII-Net | Cấp hệ VRF |
| Hãng hỗ trợ | Chỉ Daikin | Chỉ Daikin | Nhiều thương hiệu |
| Giao thức ra | Modbus RTU | Modbus RTU | Modbus RTU |
| Phù hợp khi | Dự án Daikin, cần đấu tại dàn lạnh | Dự án Daikin quy mô nhiều dàn qua DIII-Net | Dự án nhiều hãng điều hòa |
Chọn DVC-P-00-01 khi công trình chạy Daikin và bạn muốn tích hợp ở cấp dàn lạnh với linh kiện chính hãng. Nếu số dàn nhiều và muốn gom qua DIII-Net trung tâm, tham khảo thêm bộ chuyển đổi DTA116A51. Nếu công trình đa thương hiệu, gateway đa hãng như KAC001 sẽ linh hoạt hơn.
DVC-P-00-01 So Với Kanonbus KAC001 Chọn Cái Nào Cho Dự Án
Đây là hai hướng khác nhau cho cùng một mục tiêu là đưa điều hòa vào BMS qua Modbus. Khác biệt cốt lõi nằm ở phạm vi thương hiệu và cấp kết nối, không phải cái nào tốt hơn.
DVC-P-00-01 là phụ kiện chính hãng Daikin, đấu ở cấp dàn lạnh qua P1/P2 (DIII-Net), và chỉ dùng cho Daikin. Kanonbus KAC001 là gateway bên thứ ba, kết nối ở cấp hệ VRF/VRV và hỗ trợ khoảng 11 thương hiệu điều hòa (Daikin, Toshiba, Mitsubishi Electric, Mitsubishi Heavy, Hitachi, Hisense, York, Panasonic, Samsung, Midea, Carrier) qua giao thức HBS (U1/U2) hoặc XYE (X/Y) tùy hãng.
| Tiêu chí | DVC-P-00-01 (Daikin) | Kanonbus KAC001 |
|---|---|---|
| Nguồn gốc | Phụ kiện chính hãng Daikin | Gateway bên thứ ba (Kanonbus) |
| Thương hiệu điều hòa | Chỉ Daikin | Khoảng 11 hãng |
| Giao thức phía điều hòa | DIII-Net, đấu P1/P2 tại dàn lạnh | HBS (U1/U2) hoặc XYE (X/Y), cấp hệ VRF |
| Giao thức ra BMS | Modbus RTU (RS485) | Modbus RTU (RS485) |
| KNX / BACnet | Không | Không (KAC001); có ở KAC005/KAC008 |
| Nguồn cấp | 12 VDC | DC 9 đến 30V |
| Phù hợp nhất | Dự án Daikin thuần, cần đồ chính hãng, đấu tại dàn lạnh | Dự án nhiều thương hiệu, gom tích hợp ở cấp hệ |
Nguyên tắc chọn theo kinh nghiệm dự án:
- Công trình chạy Daikin thuần, tư vấn hoặc chủ đầu tư yêu cầu linh kiện chính hãng => DVC-P-00-01.
- Công trình có từ hai thương hiệu điều hòa trở lên, hoặc muốn một gateway chuẩn hóa cho cả hệ => Kanonbus KAC001.
- Cần đẩy điều hòa lên KNX hoặc BACnet chứ không chỉ Modbus => cân nhắc KAC005 hoặc KAC008 thay vì cả hai lựa chọn trên.
Lưu ý nhỏ: dù cùng nói Modbus RTU, bản đồ thanh ghi của DVC-P-00-01 và KAC001 khác nhau. Khi thay thế qua lại giữa hai thiết bị, phải map lại register trên BMS, không dùng chung point list.
Lưu Ý Lắp Đặt Và Commissioning
Vài điểm từ tài liệu và kinh nghiệm đấu nối thực tế.

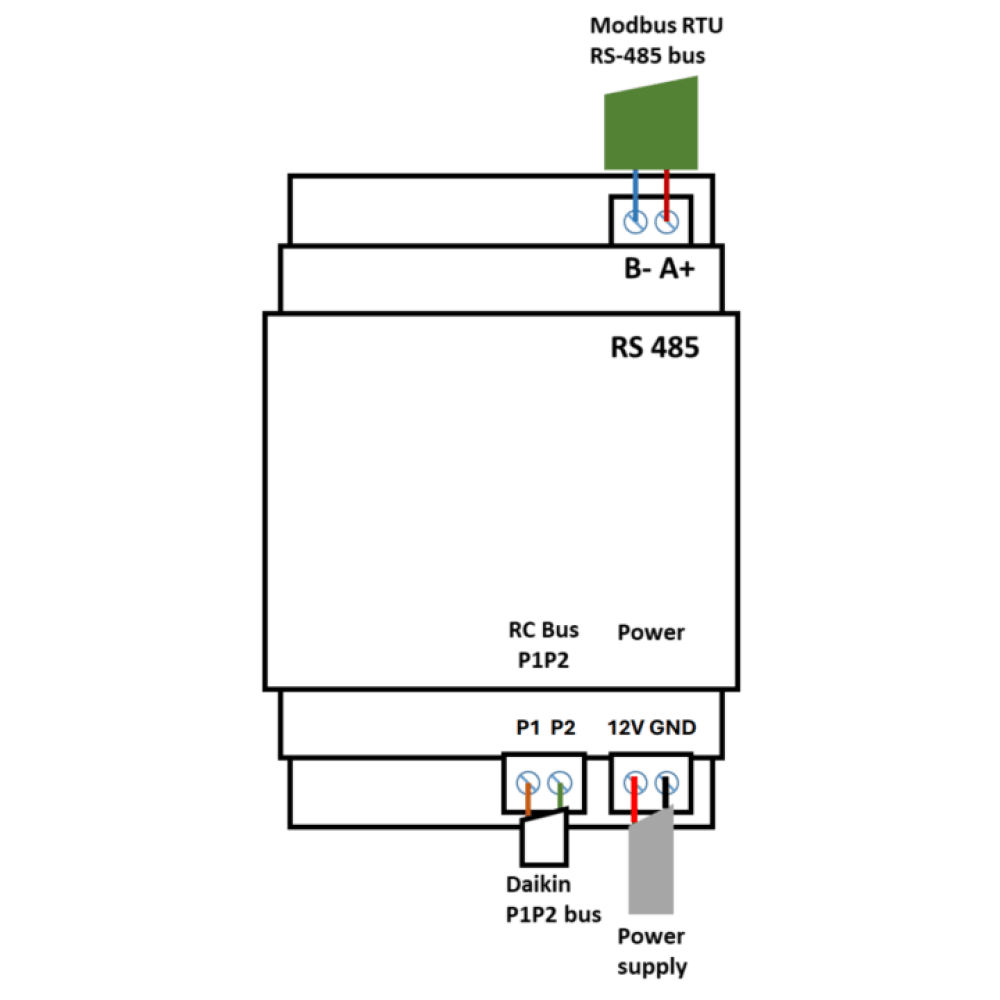

- Đấu đúng ba nhóm terminal: nguồn 12V/GND, P1/P2 có phân cực, và Modbus A+/B-. Sai phân cực P1/P2 là lỗi hay gặp nhất khi lần đầu đấu Daikin.
- Chỉ cấp nguồn sau khi đã xác nhận toàn bộ đấu nối, tránh hỏng adapter.
- Giới hạn dây: P1/P2 tối đa 50 m, Modbus tối đa 100 m. Dự án lớn cần tính toán chiều dài bus từ đầu.
- Đặt địa chỉ Modbus trong dải 1 đến 30, tránh trùng địa chỉ trên cùng bus.
- Thống nhất baudrate và serial format (mặc định 9600, 8-N-1) giữa adapter và master BMS trước khi test truyền thông.
Lưu ý nhỏ: khi tích hợp Daikin lần đầu, nên test truyền thông trên một dàn mẫu, đọc thử các thanh ghi trạng thái trước khi nhân rộng cả hệ.
Kết Luận
Adapter Daikin Modbus RTU DVC-P-00-01 là lựa chọn gọn và chính hãng để đưa dàn lạnh Daikin VRV hoặc Sky-air vào hệ BMS qua Modbus RTU. Nó không đa hãng, không có KNX, nhưng chính sự đơn giản đó là ưu điểm cho dự án Daikin thuần cần tích hợp ở cấp dàn lạnh.
