Kanonbus KTS-D1, D2, D3 Gateway KNX Đa Giao Thức Với App Visualization Và BACnet/IP
Trong nhiều dự án smart home hoặc tích hợp tòa nhà, KNX là backbone automation nhưng các thiết bị phòng lại nói chuyện qua RS485: điều hòa multi-zone, rèm cửa motor, sàn nhiệt, background music. Integrator cần một host tập trung xử lý cả KNX lẫn RS485, đồng thời cung cấp app để người dùng cuối điều khiển và expose BACnet/IP cho BMS tòa nhà.
KTS-D1, D2 và D3 là ba model trong dòng KTS-Dx của Kanonbus, đáp ứng đúng yêu cầu đó. Ba model giống nhau về tính năng, chỉ khác nhau ở số cổng RS485: D1 có 1 cổng, D2 có 2 cổng, D3 có 3 cổng. Integrator chọn model dựa trên số thiết bị serial cần kết nối, không phải tính năng.
KTS-Dx Là Gì KNX Host Tích Hợp Gateway Và Visualization

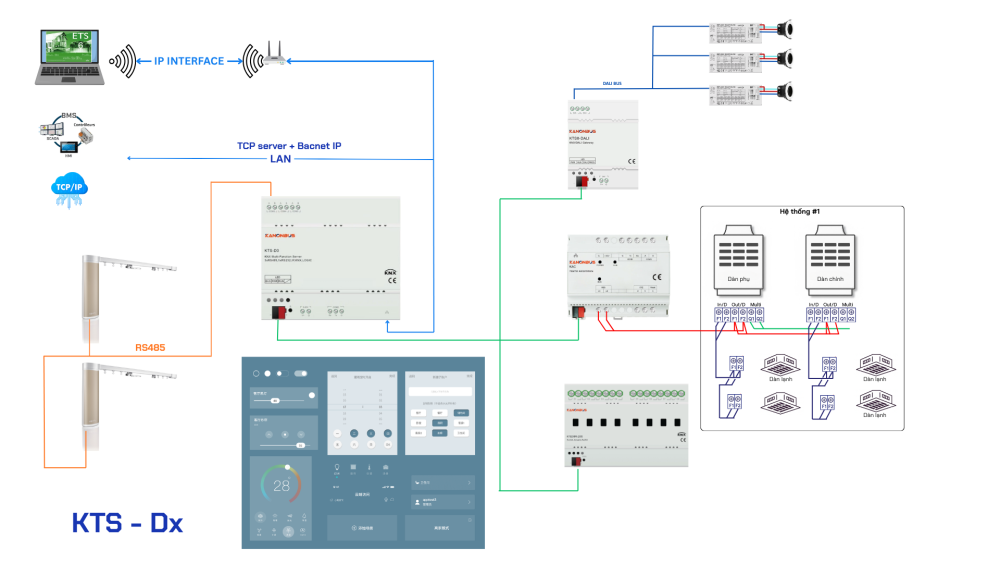

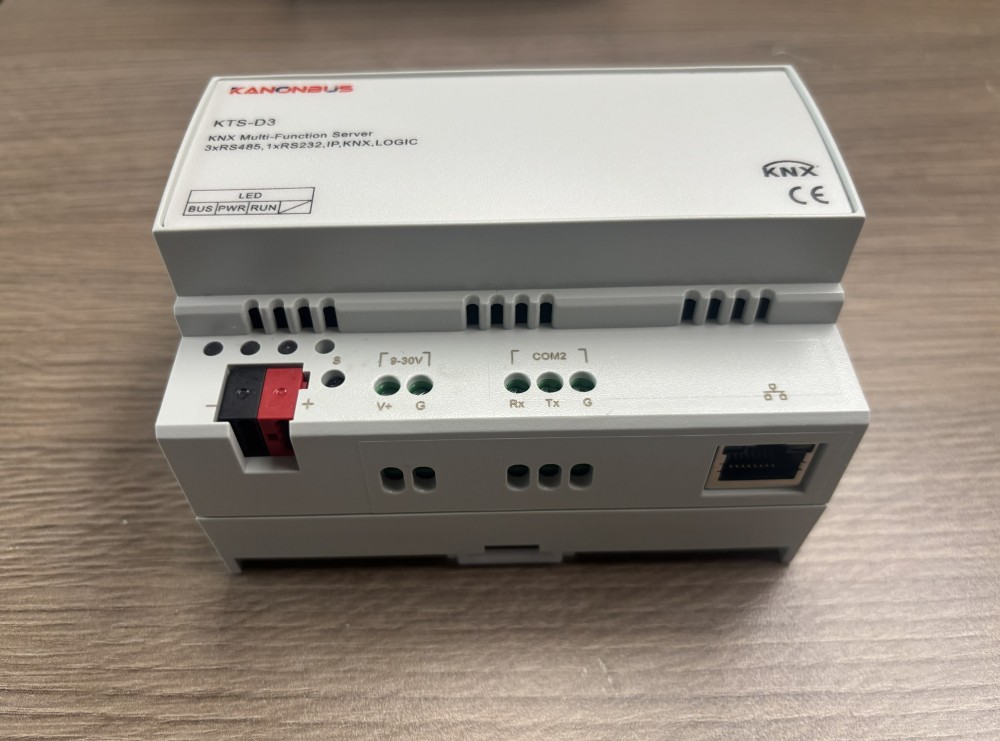

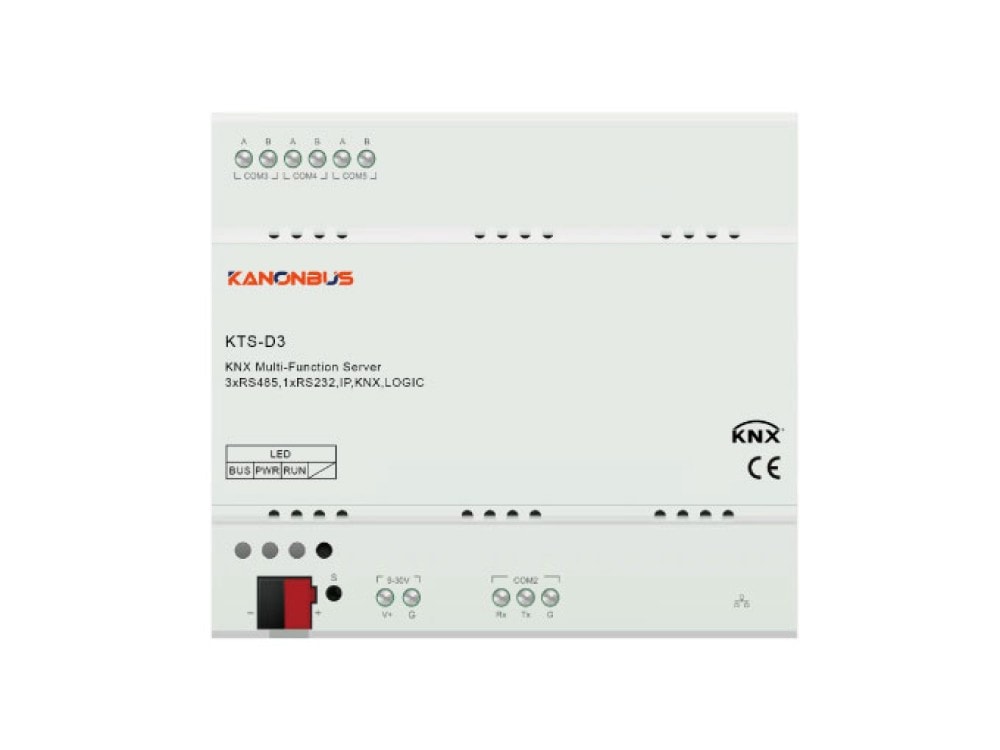

KTS-D1/D2/D3 là KNX Multi-function Main Unit của Kanonbus, đóng vai trò trung tâm của hệ thống: nhận và xử lý lệnh KNX, giao tiếp với thiết bị qua RS485/RS232, expose các điểm điều khiển lên mạng qua BACnet/IP và Modbus TCP, và chạy visualization app cho người dùng cuối.

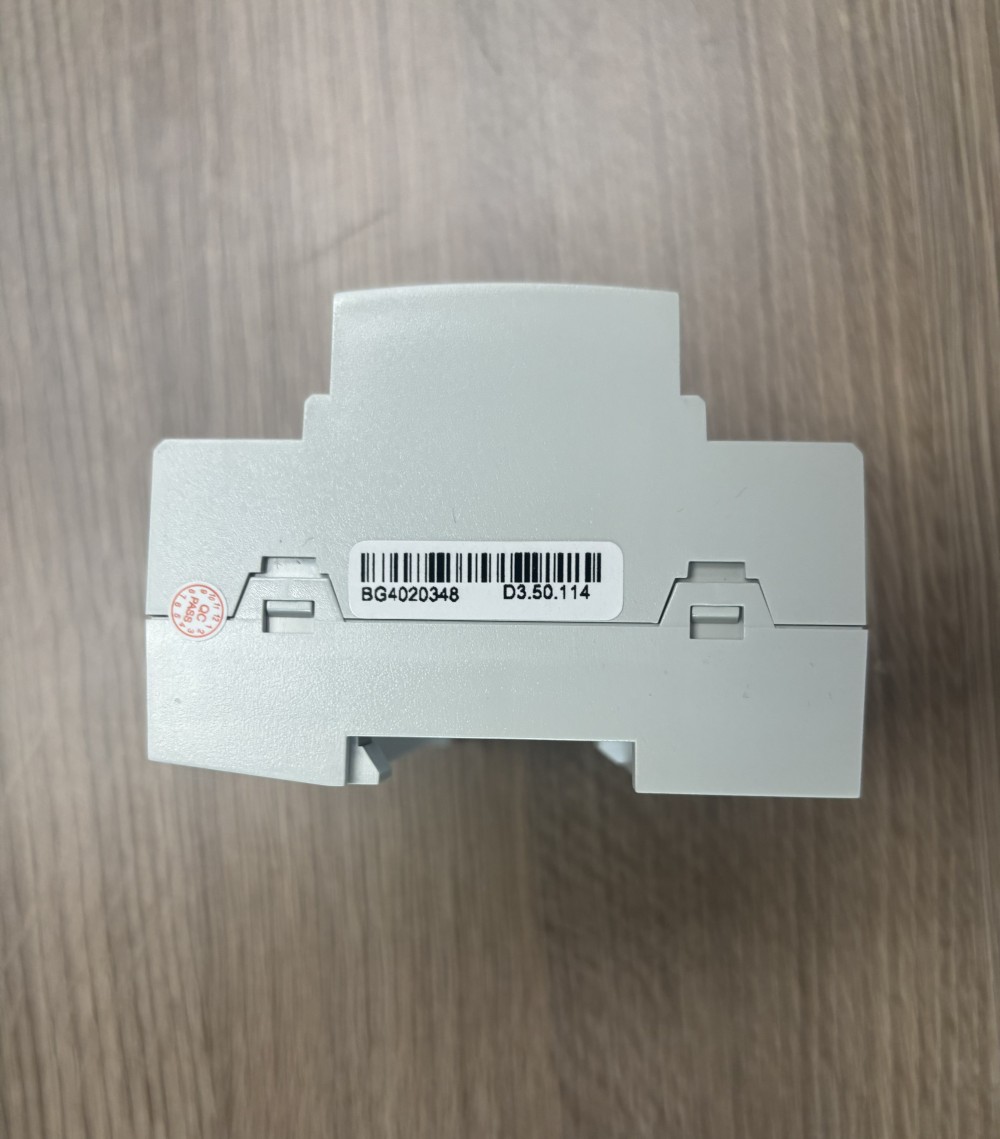

Kích thước nhỏ gọn 108mm x 92.5mm x 65.5mm, lắp DIN rail. Nguồn dải rộng 9V đến 30V DC, công suất 3W. IP20, nhiệt độ hoạt động 0 đến 70 độ C. Chip công nghiệp, thiết kế chắc chắn cho ứng dụng lắp đặt thương mại dài hạn.

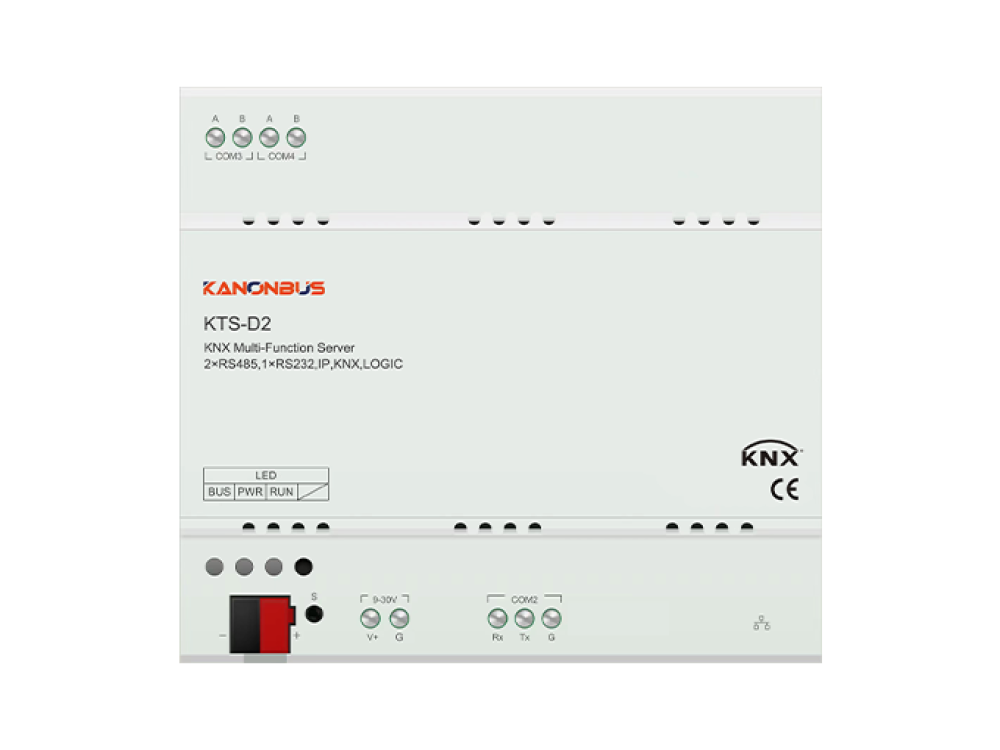

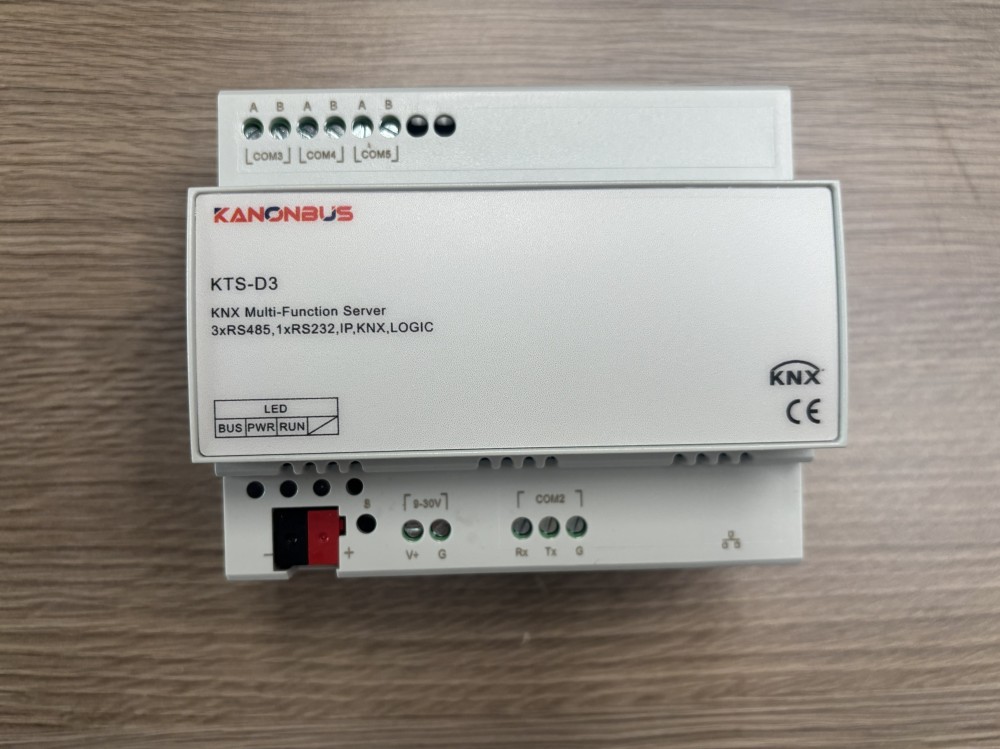

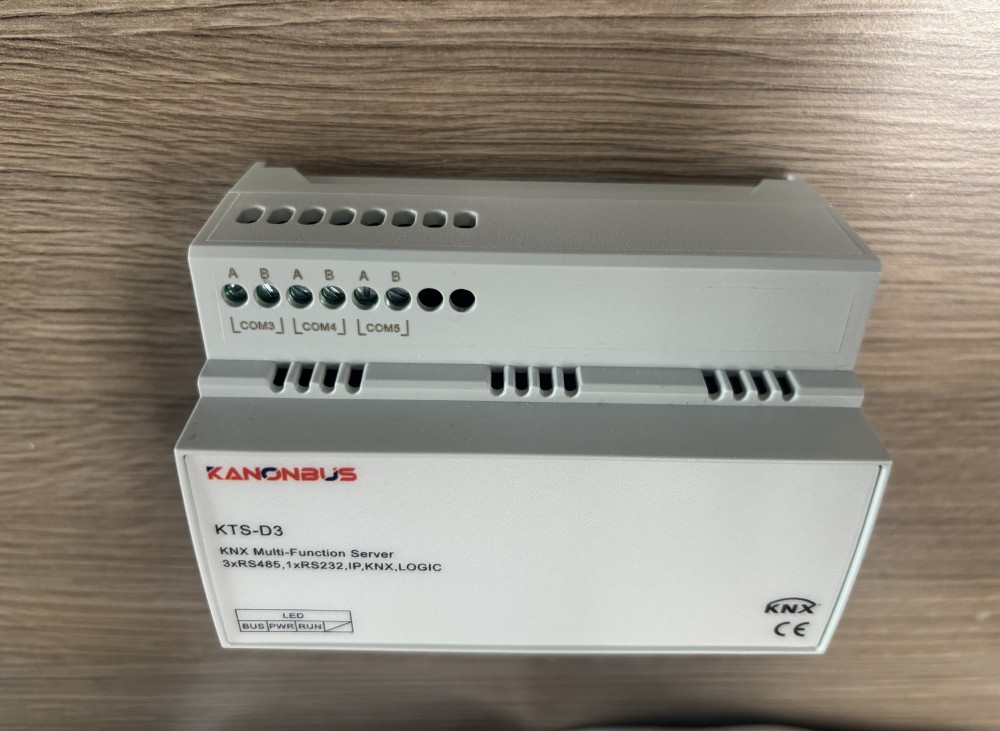

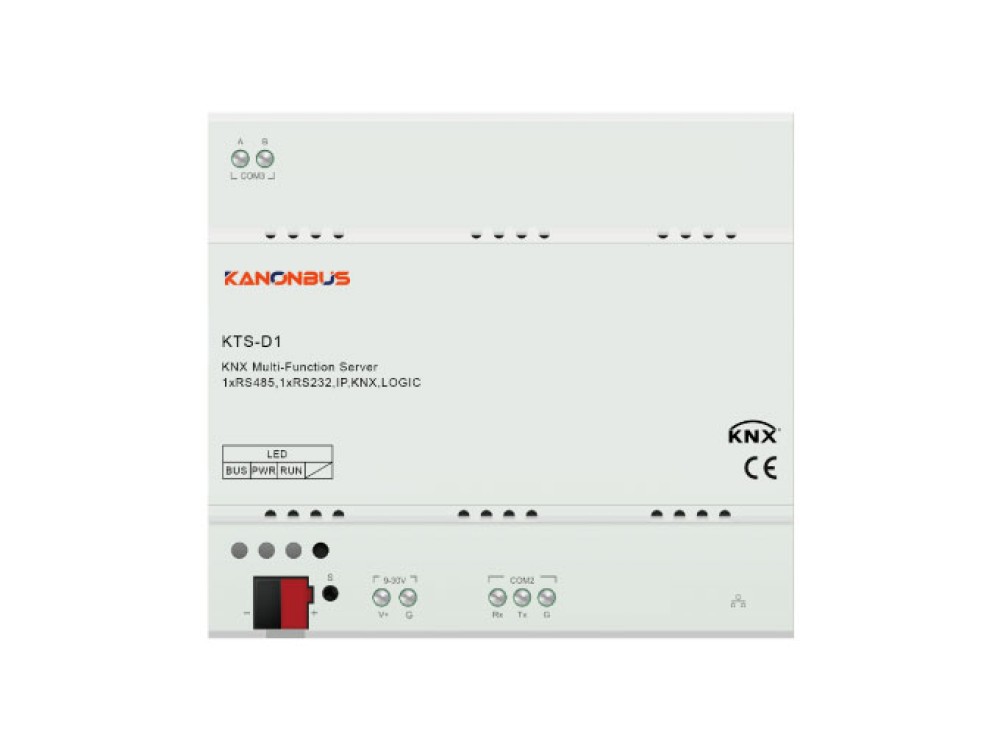

Ba Model, Một Điểm Khác Biệt Số Cổng RS485
Đây là điểm cốt lõi khi chọn giữa D1, D2 và D3:
| Cổng | KTS-D1 | KTS-D2 | KTS-D3 |
|---|---|---|---|
| KNX TP | 1 | 1 | 1 |
| RJ45 | 1 | 1 | 1 |
| RS232 (COM2) | 1 | 1 | 1 |
| RS485 COM3 | 1 | 1 | 1 |
| RS485 COM4 | -- | 1 | 1 |
| RS485 COM5 | -- | -- | 1 |
| Tổng RS485 | 1 | 2 | 3 |
Tất cả tính năng phần mềm, app visualization, BACnet/IP, Modbus TCP, KNX IP Router, cloud voice, logic, timing, remote đều có trên cả ba model. Không có tính năng nào bị khóa theo model.
Quy tắc chọn model:
- Dự án chỉ cần kết nối 1 thiết bị RS485: chọn KTS-D1
- Dự án cần 2 thiết bị RS485 độc lập (ví dụ rèm cửa): chọn KTS-D2
- Dự án cần 3 thiết bị RS485 độc lập (ví dụ điều hòa + rèm + sàn nhiệt): chọn KTS-D3

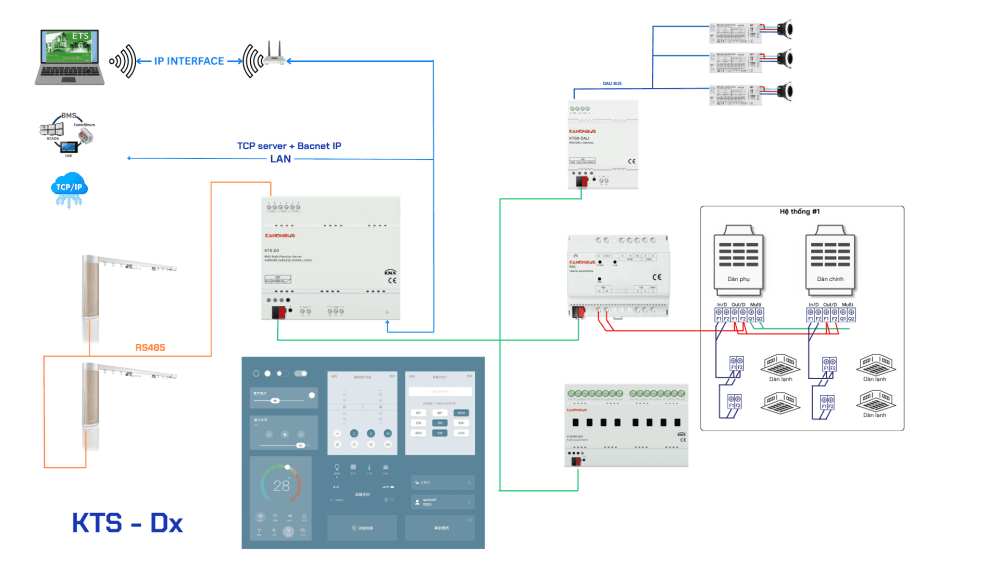

KNX TP Và RJ45: Bốn Giao Thức Mạng Trong Một Cổng
KNX TP: KTS-D1/D2/D3 có KNX bus terminal native. Tích hợp trực tiếp vào KNX network hoặc hoạt động standalone. Lập trình qua ETS như thiết bị KNX tiêu chuẩn.
RJ45: cổng Ethernet đảm nhiệm đồng thời:
- KNX IP Router (embedded, với filtering table): lập trình ETS qua Ethernet, không cần IP Interface hay IP Router riêng
- BACnet/IP Server: expose điểm điều khiển lên BMS platform (Honeywell, Siemens, Schneider, JCI)
- Modbus TCP Server: SCADA hoặc BMS Modbus TCP kết nối qua port 502
- App và remote: local/remote control qua iOS/Android/Windows; cloud voice integration; remote debugging và cấu hình
RS232 Và RS485 Giao Tiếp Đồng Thời Nhiều Thiết Bị Serial
COM2 (RS232): có trên tất cả model D1/D2/D3. Dùng cho thiết bị hoặc hệ thống yêu cầu giao thức RS232 custom: home theater controller, central control system cũ, hay thiết bị audio chuyên dụng.

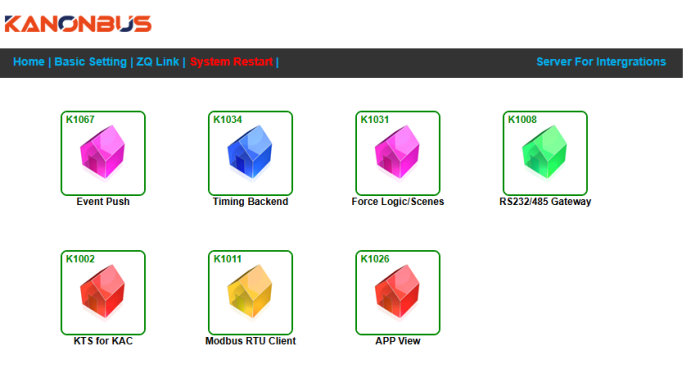

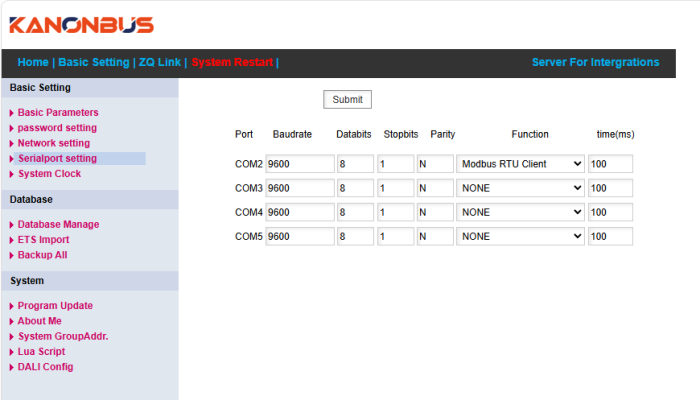

COM3/COM4/COM5 (RS485): mỗi cổng RS485 cấu hình độc lập trong web interface, hỗ trợ Modbus RTU Client, Modbus RTU Slave, và custom protocol. RS485 trên KTS-Dx thường kết nối:
- Điều hòa trung tâm hoặc VRF (Modbus RTU)
- Rèm cửa motor (custom RS485)
- Sàn nhiệt / underfloor heating
- Background music hoặc amplifier
- Hệ thống thông gió (fresh air unit)
- Thiết bị an ninh, access control
RS232 và RS485 hoạt động đồng thời, song song với KNX TP và RJ45.

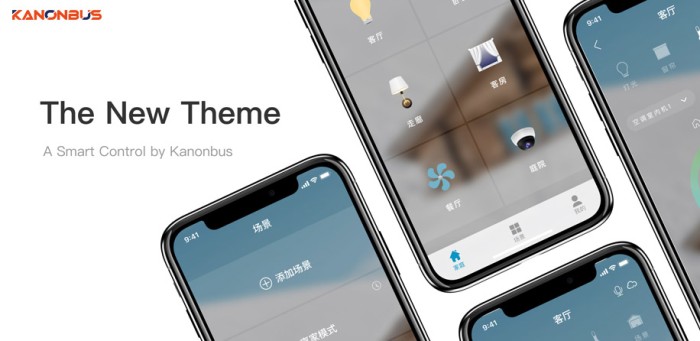

App Visualization Và Cloud Voice Điều Khiển Từ Điện Thoại
KTS-D1/D2/D3 có built-in visualization app hỗ trợ iOS, Android, và Windows, không cần phần mềm bên thứ ba. Người dùng cuối tải app, kết nối vào cùng mạng LAN (hoặc qua cloud từ xa), điều khiển toàn bộ thiết bị trong ngôi nhà hoặc căn hộ.
Cloud voice control: tích hợp điều khiển giọng nói qua cloud, người dùng ra lệnh bằng giọng nói để bật/tắt đèn, điều chỉnh nhiệt độ, hoặc kích hoạt scene mà không cần mở app.
Remote access: sau khi thiết lập, người dùng điều khiển từ bất kỳ đâu qua internet mà không cần VPN hay port forwarding phức tạp.
Logic và timing tích hợp: scene tự động, lịch bật/tắt theo giờ, và logic điều kiện (nếu/thì) xử lý trực tiếp trong KTS-Dx mà không cần module logic riêng.
Kết Luận
Kanonbus KTS-D1, D2 và D3 phù hợp với dự án cần một KNX host nhỏ gọn tích hợp đầy đủ: RS485 cho thiết bị serial, RS232 cho giao thức custom, RJ45 cho IP Router và BACnet/IP, và app visualization sẵn cho người dùng cuối. Chọn model theo số thiết bị RS485 thực tế của dự án: D1 cho 1 thiết bị, D2 cho 2, D3 cho 3.
