KNX Gateway Gree GMV Tích Hợp Điều Hòa Gree Vào KNX Với Core CR-CG-GRE-KNX-01

Nếu bạn đã đọc bài về Core CR-CG-DK-KNX-01 cho Daikin, bài này sẽ nhanh hơn. Cùng manufacturer, cùng form factor, cùng nguyên lý hoạt động. Nhưng đừng để sự tương đồng đó khiến bạn nhầm lẫn: terminal kết nối vào indoor unit hoàn toàn khác, firmware khác, và CR-CG-GRE-KNX-01 có thêm một bộ KNX objects mà phiên bản Daikin không có.

Gree GMV là lựa chọn phổ biến trong các dự án văn phòng và khách sạn tầm trung ở Việt Nam, và câu hỏi tích hợp KNX cho Gree thường đến muộn hơn trong dự án so với khi dùng Daikin hay Mitsubishi. Bài này tập trung vào những điểm kỹ thuật mà SI cần nắm trước khi đặt hàng.

H1/H2 Terminal Điểm Dễ Nhầm Nhất Khi Lắp Đặt

CR-CG-GRE-KNX-01 kết nối vào Gree indoor unit qua H1/H2 terminal, bus proprietary của Gree trên dòng GMV và GUD. Đây là điểm khác biệt cơ bản nhất so với gateway Daikin dùng P1/P2.

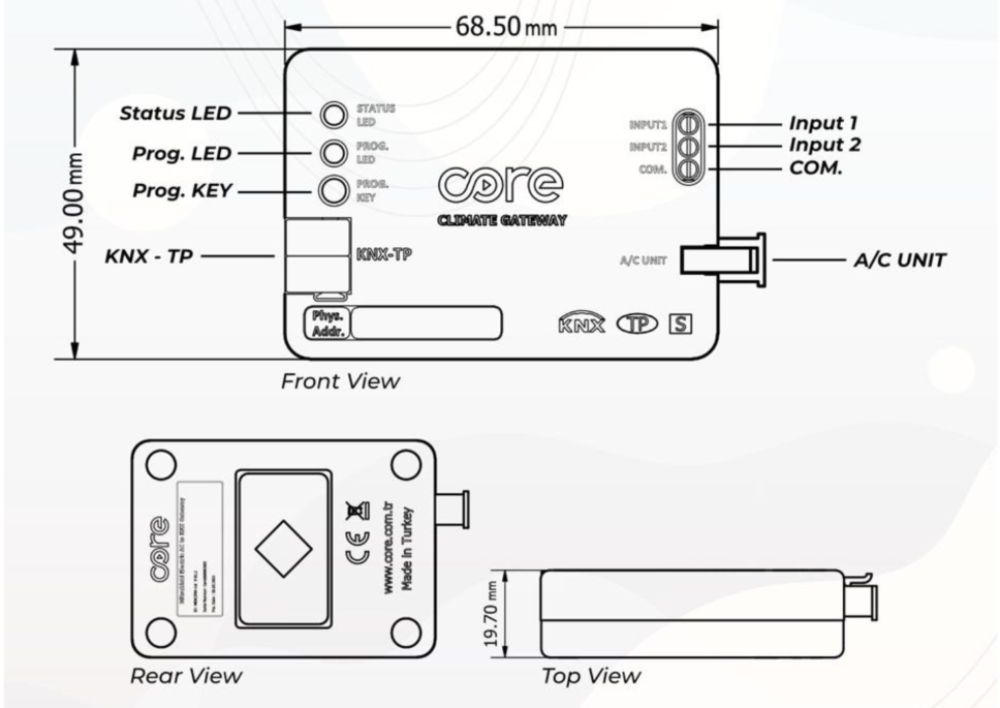

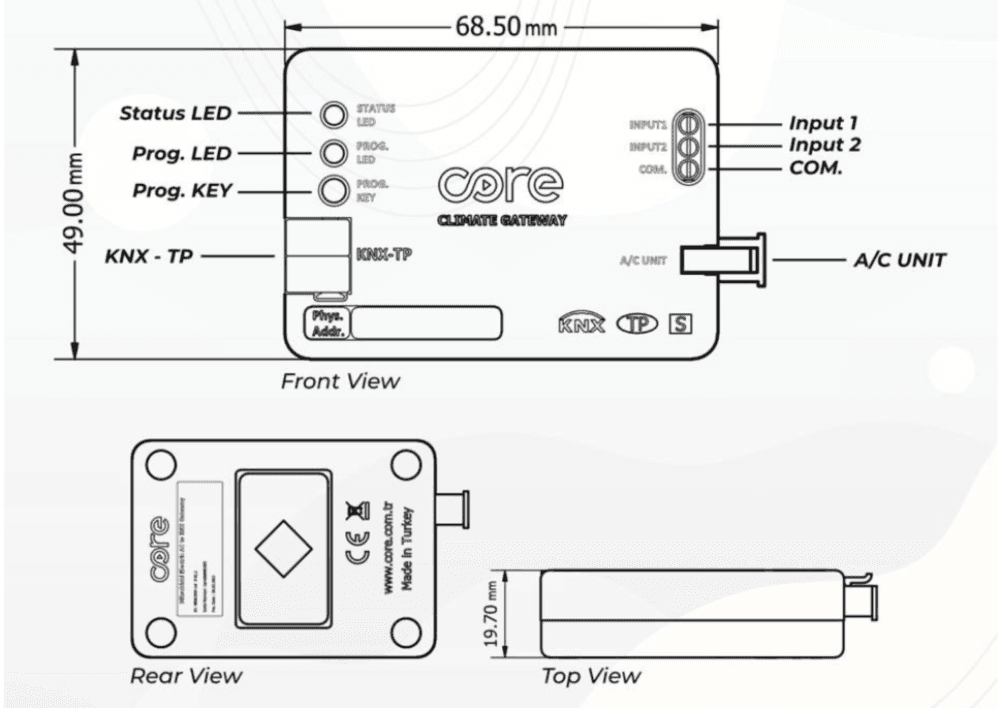

Trên công trình có cả Daikin và Gree, hai loại gateway này trông rất giống nhau về ngoại hình. Cùng kích thước 68.5mm x 49mm x 19.7mm, cùng màu trắng, cùng gắn bằng nam châm trong vỏ indoor unit. Nhưng đầu connector và firmware hoàn toàn khác, không thể hoán đổi. Cắm nhầm gateway Daikin vào indoor unit Gree (hoặc ngược lại) sẽ không gây cháy thiết bị, nhưng cũng không hoạt động.

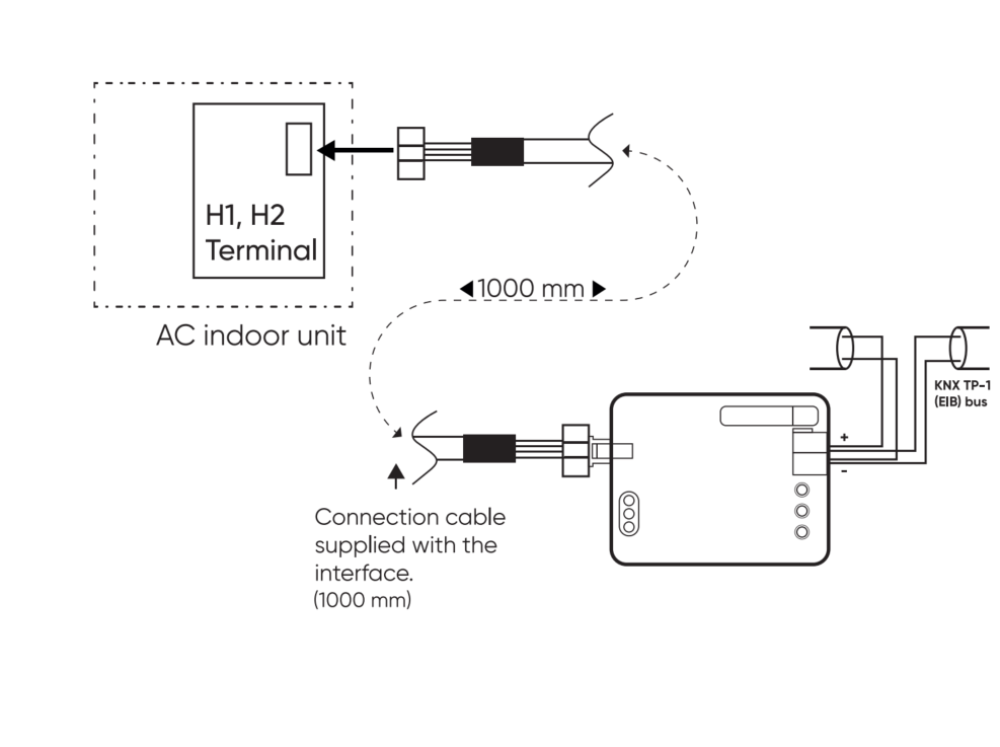

Cáp kết nối 1m đi kèm sẵn với đầu phù hợp H1/H2. Không thay cáp khác, không nối dài. Nguyên tắc này giống hệt với Daikin P1/P2 vì cùng lý do kỹ thuật: tín hiệu bus nhạy với điện dung cáp.

H1/H2 là không phân cực, cắm chiều nào cũng được.

Bốn KNX Objects Mà Gateway Daikin Không Có

Đây là lý do chính mà bài này tồn tại độc lập thay vì chỉ là một dòng ghi chú trong bài Daikin.

CR-CG-GRE-KNX-01 expose thêm bốn chức năng đặc trưng của Gree GMV dưới dạng KNX group objects riêng biệt, sử dụng DPT 1.002:

Turbo Function: Bật chế độ làm lạnh (hoặc sưởi) tối đa ngay lập tức. Trong dự án khách sạn, có thể gắn vào scene "Check-in" để phòng đạt nhiệt độ mong muốn nhanh nhất khi khách vào. Scene tắt sau 15-20 phút bằng logic ETS timer, indoor unit tự điều tiết về chế độ thường.

Sleep Function: Kích hoạt chế độ ngủ của Gree, trong đó indoor unit tự điều chỉnh nhiệt độ dần theo thời gian theo thuật toán nội bộ. Scene "Đêm" trong KNX gửi object này cùng với dim đèn và kéo rèm, không cần set thêm schedule HVAC riêng.

Ionizer Function: Điều khiển module tạo ion trên các model Gree có tính năng này. Gắn vào scene "Chào mừng" để bật ionizer khi có người vào phòng, tắt khi phòng trống.

Indication Lights Control: Tắt hoặc bật đèn LED display trên vỏ indoor unit. Hữu ích trong phòng ngủ khách sạn nơi ánh sáng LED của điều hòa có thể ảnh hưởng đến giấc ngủ.

Cả bốn object này mặc định disabled trong ETS. Cần vào General tab của application program và enable từng tính năng trước khi group address assignment.

Ngoài ra, gateway cũng hỗ trợ tối đa 5 cấp tốc độ quạt thay vì 4 như phiên bản Daikin. Số cấp thực tế phụ thuộc vào model indoor unit cụ thể. Cần kiểm tra datasheet của từng model Gree trước khi set Fan Configuration trong ETS để đảm bảo khớp.

Digital Inputs NO Và NC Đều Configurable

Hai ngõ vào dry contact trên gateway Gree hỗ trợ cả Normally Open (NO) lẫn Normally Closed (NC), cấu hình trong ETS. Gateway Daikin cùng dòng chỉ hỗ trợ NO.

Điều này quan trọng khi dự án đã có presence detector hoặc door contact được wired sẵn theo kiểu NC (khá phổ biến trong hệ thống báo động và BMS cũ). Với Daikin gateway, bạn phải thay thiết bị hoặc thêm relay đảo tín hiệu. Với Gree gateway, đổi cấu hình trong ETS là xong.

Mặc định từ nhà máy là NO. Nếu dự án dùng NC, nhớ đổi trong Input Configuration tab của ETS trước khi test.

Ứng dụng thực tế của hai input này không khác gì phiên bản Daikin: Input 1 cho window contact (cửa mở => tắt AC), Input 2 cho presence detector hoặc door card switch (phòng trống => AC về setpoint tiết kiệm hoặc tắt). Logic viết trong ETS bằng group address, không cần thêm module.

Tương Thích Gree Phủ Gần Như Toàn Bộ Catalog GMV

Compatibility List v4.0 của Core (cập nhật 20/01/2026) liệt kê các dòng Gree GMV và GUD tương thích. Danh sách bao phủ rộng:

Gree GMV indoor units:

  • Floor Standing: GMV-ND100L/A-T, GMV-ND140L/A-T
  • Duct (High/Super/Low Static Pressure): GMV-NDxxPHS/A-T, GMV-NDxxPHS/B-T, GMV-NDxxPLS/A-T (22-280kW range)
  • 4-way Cassette: GMV-NDxxT/A-T (28-160kW)
  • Compact 4-way Cassette: GMV-NDxxT/B-T
  • 2-way Cassette: GMV-NDxxTS/A-T
  • 1-way Cassette: GMV-NDxxTD/A-T
  • Floor Ceiling: GMV-NDxxZD/A-T
  • Slim Duct: GMV-NDxxPL/B-T, GMV-NDxxPLS/B1-T
  • Console: GMV-NDxxC/A-T
  • Wall Mounted: GMV-NxxG/A2A-K, /A3A-K, /A4A-K, /A8A-K, /B3A-K, /C9A-K, /E3A-K
  • Concealed Floor Standing: GMV-NDxxZA/A-T
  • Air Handler: GMV-NRxxA/A-D (71-140kW)

Gree GUD indoor units:

  • Cassette: GUD50T1/A1-S đến GUD140T1/A-S
  • Duct: GUD71PH1/A-S, GUD125PH1/A-S
  • Floor Ceiling: GUD71ZD1/A-S, GUD125ZD1/A-S

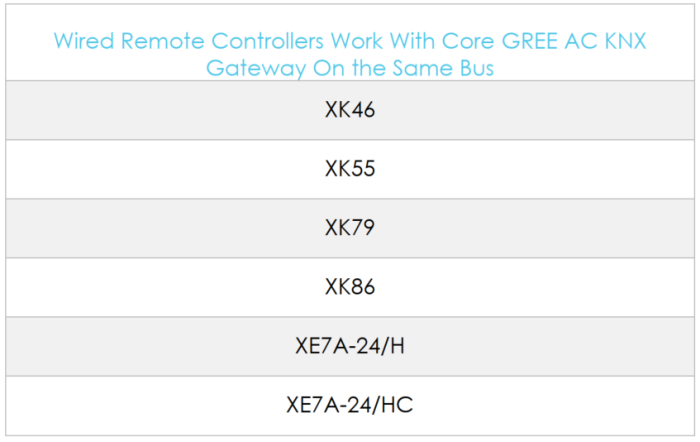

Remote controller tương thích dùng song song: XK46, XK55, XK79, XK86, XE7A-24/H, XE7A-24/HC.

Lưu ý quan trọng: v4.0 là bản cập nhật tháng 1/2026. Tải bản mới nhất từ website Core mỗi khi bắt đầu dự án mới, vì Gree liên tục bổ sung model vào list.

Lắp Đặt: Ngắn Gọn Những Điểm Khác Với Gateway Daikin

Quy trình commissioning tổng thể giống với Daikin gateway: kết nối H1/H2, kết nối KNX bus, cấu hình ETS, kiểm tra Master/Slave. Phần Master/Slave đã giải thích chi tiết trong bài Core Daikin gateway, không lặp lại ở đây.

Những điểm đặc thù cho Gree cần chú ý:

  • ETS database: tìm "CR-CG-GRE-KNX-01" trên ETS Online Catalog, không dùng file từ dự án Daikin
  • Turbo, Sleep, Ionizer, Indication Lights: mặc định disabled, phải enable trong General tab trước khi gán group address
  • Fan Speed Configuration: kiểm tra số cấp quạt thực tế của từng model indoor unit trong datasheet Gree, không assume là 5 cấp cho tất cả
  • Digital Input polarity: mặc định NO, đổi sang NC trong ETS nếu cần
  • Alive Beacon: LED trên gateway nhấp nháy khi thiết bị hoạt động bình thường, dùng để verify trước khi đóng vỏ indoor unit

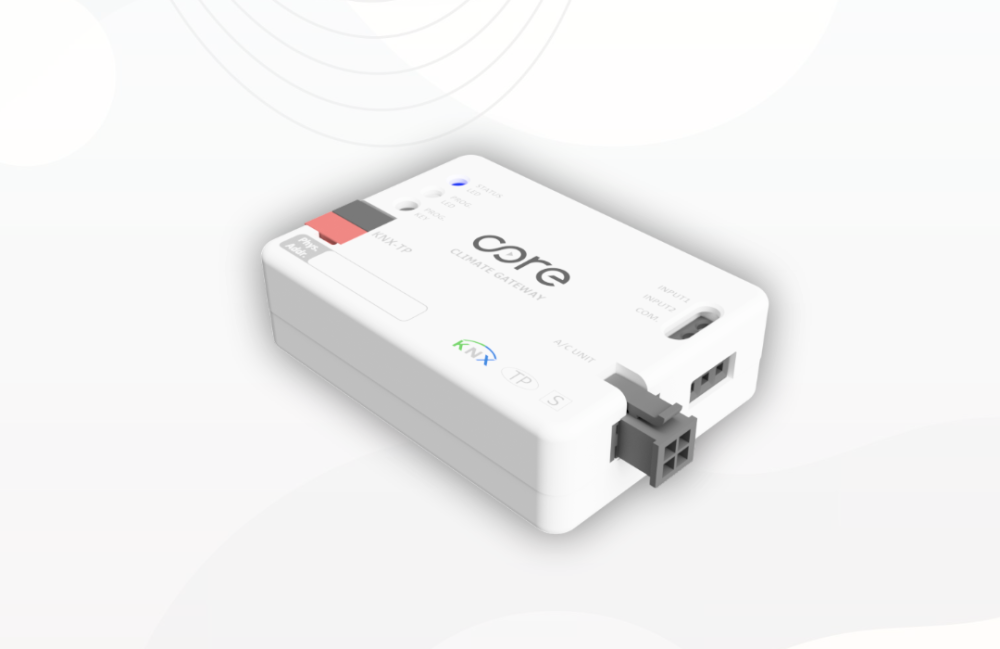

Connector màu công nghiệp có cơ chế chống cắm nhầm (pin-matching structure), không thể cắm ngược hay cắm sai connector KNX bus vào đầu H1/H2.

Câu Hỏi Thường Gặp

CR-CG-GRE-KNX-01 có thay thế được remote controller Gree không?

Có, nếu set gateway là Master trên H1/H2 bus. Khi đó, toàn bộ điều khiển đi qua KNX và remote controller Gree trở thành Slave hoặc bị tháo ra. Tuy nhiên, nếu muốn giữ remote controller Gree song song, cần quyết định ai là Master ngay từ đầu để tránh lỗi xung đột trên bus.

Ionizer và Turbo có hoạt động được với tất cả model GMV không?

Không. Các tính năng này chỉ khả dụng trên model indoor unit Gree có hỗ trợ phần cứng tương ứng. Nếu model không có ionizer, object KNX tương ứng sẽ không có tác dụng. Kiểm tra datasheet của từng model GMV trước khi spec các tính năng này cho dự án.

Gateway có hỗ trợ Gree GUD (dòng thương mại nhỏ hơn GMV) không?

Có. Compatibility List v4.0 bao gồm cả dòng GUD cassette, duct, và floor ceiling. Tuy nhiên, list này hẹp hơn so với GMV về số model. Kiểm tra model cụ thể trong list trước khi đặt hàng.

Một gateway quản lý được mấy indoor unit?

Mỗi gateway chỉ kết nối với một indoor unit. Dự án 30 indoor unit Gree GMV cần 30 gateway. Không có loại Gree gateway nào trong dòng Core có khả năng quản lý nhiều indoor unit.

ETS database lấy ở đâu và version nào đang mới nhất?

Tìm "CR-CG-GRE-KNX-01" trên ETS Online Catalog để tải application program Core_GREE_AC_INT 1.5. Không dùng file cũ từ dự án trước nếu không chắc chắn về version. Core cập nhật app program theo các lần cập nhật firmware, và ETS Online Catalog luôn có bản mới nhất.

Kết Luận

CR-CG-GRE-KNX-01 là giải pháp tích hợp Gree GMV vào KNX với bộ tính năng đầy đủ hơn so với các gateway Gree-KNX thế hệ trước. Turbo, Sleep, Ionizer, và Indication Lights control qua KNX là lợi thế rõ ràng trong dự án khách sạn, nơi automation theo hành vi khách là yêu cầu thực tế.

Hai điểm cần nhớ nhất khi triển khai: terminal là H1/H2 chứ không phải P1/P2, và bốn tính năng đặc biệt cần được enable trong ETS trước khi test. Kiểm tra Compatibility List v4.0 (20/01/2026) trước khi đặt hàng để xác nhận model GMV hoặc GUD cụ thể trong dự án.
