KNX Gateway Gree Split Tích Hợp Điều Hòa Dân Dụng Vào KNX Với Core CR-CG-GRE-KNX-02

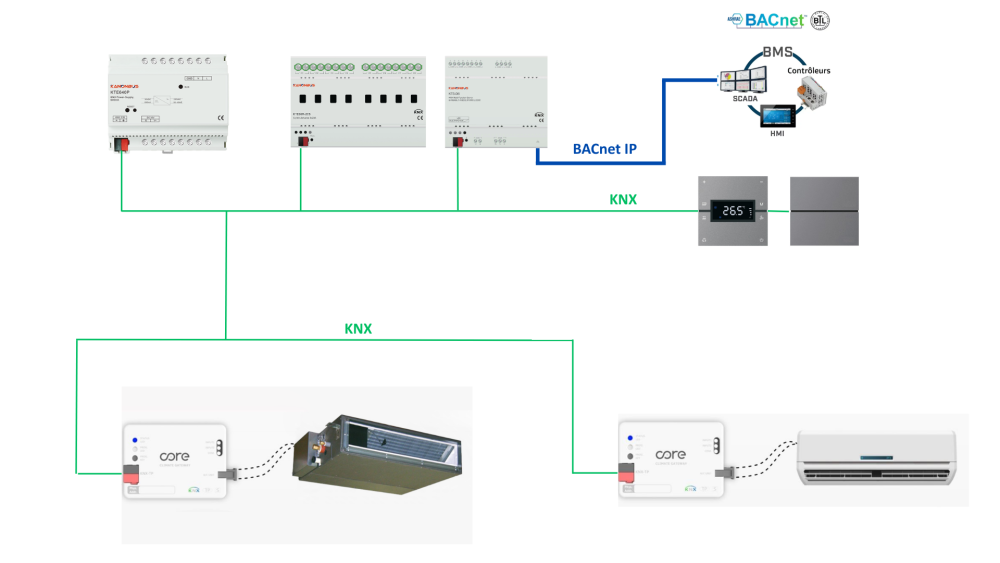

Dòng Gree Split wall-mount và duct xuất hiện trong rất nhiều dự án biệt thự và căn hộ cao cấp ở Việt Nam, đặc biệt khi chủ nhà muốn điều hòa phòng ngủ, phòng khách từ cùng một hệ thống KNX. CR-CG-GRE-KNX-02 là gateway Core dành riêng cho nhóm sản phẩm này.

Điều quan trọng cần nói ngay: đây không phải phiên bản nhỏ hơn của CR-CG-GRE-KNX-01 (gateway cho Gree GMV thương mại). Hai thiết bị dùng terminal khác nhau, hỗ trợ dòng sản phẩm khác nhau, và có một nguyên tắc lắp đặt mà bài về GMV không đề cập: với -02, wired remote controller Gree phải tháo ra trước khi kết nối gateway.

COM-MANUAL Terminal Khác Hoàn Toàn Với H1/H2

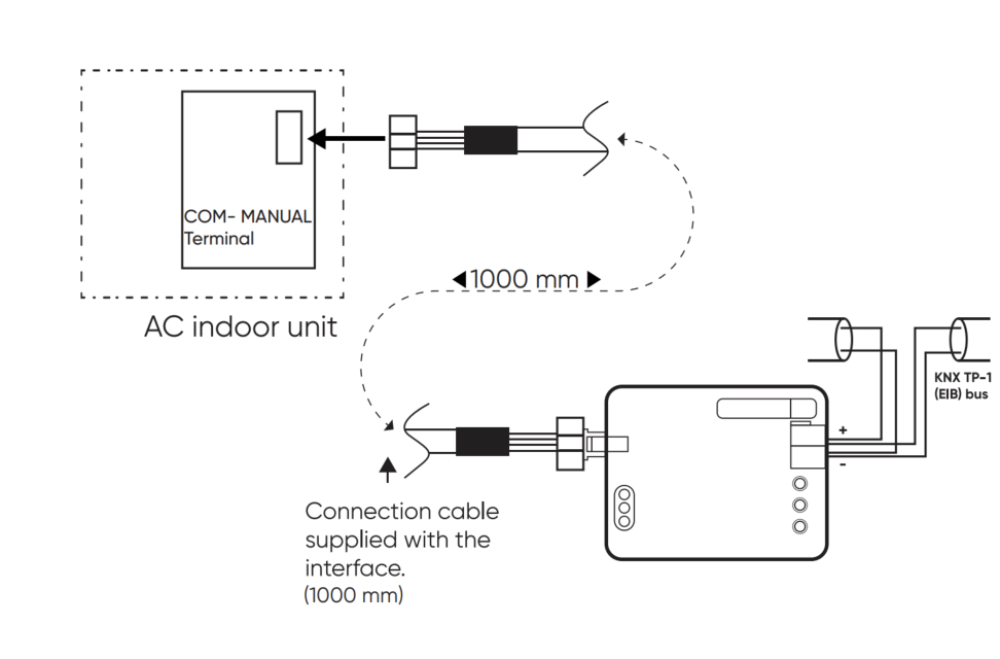

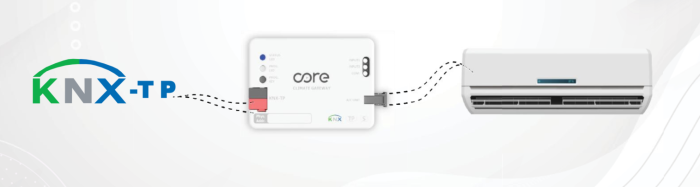

CR-CG-GRE-KNX-02 kết nối vào Gree Split indoor unit qua COM-MANUAL terminal. Cáp kèm theo dài 1m, tiết diện 4x0.34mm (29AWG) có màn chắn, với hai đầu connector màu trắng và đen.

Nếu bạn đã lắp CR-CG-GRE-KNX-01 cho Gree GMV trước đó, cần phân biệt rõ: -01 dùng H1/H2 terminal (2 dây), còn -02 dùng COM-MANUAL (connector đa chân). Hai loại cáp không hoán đổi được, và hai loại gateway cũng vậy, dù kích thước ngoài giống hệt nhau.

Không cắt ngắn, không nối dài, không thay cáp khác. Cùng lý do với tất cả gateway dòng này: tín hiệu bus nhạy với đặc tính điện của cáp.

Lưu Ý Quan Trọng Nhất Khi Lắp Đặt Tháo Remote Controller Trước

Với CR-CG-GRE-KNX-01 (GMV), gateway và wired remote controller Gree có thể chạy song song theo cơ chế Master/Slave. Với CR-CG-GRE-KNX-02 (Split), điều đó không áp dụng.

Tài liệu của Core ghi rõ: "Core AC Gateway can only work without Gree AC wired remote controller. Don't use Gree AC wired remote controller if Core AC Gateway is connected to Gree AC indoor unit."

Nghĩa là khi lắp CR-CG-GRE-KNX-02, wired remote controller Gree phải được tháo ra khỏi bus. Nếu để nguyên, hệ thống sẽ xung đột. Điều này cần được xác nhận với chủ nhà từ trước, đặc biệt khi dự án đang retrofit (thêm KNX vào hệ thống đã có sẵn remote controller lắp cố định trên tường).

Điều khiển thủ công tại phòng, nếu cần, chuyển sang KNX touchpanel hoặc KNX wall switch thay thế.

Điều Khiển Được Gì Qua KNX

Sau khi load product database và cấu hình trong ETS, các group object mặc định có sẵn:

Mặc định bật:

  • On/Off: DPT 1.001
  • Mode: DPT 20.105 (0-Auto, 1-Heat, 3-Cool, 9-Fan, 14-Dry)
  • Setpoint Temperature: DPT 9.001
  • Fan Speed: DPT 5.100 hoặc 5.001 (3 hoặc 5 cấp, set trong ETS)
  • Status AC Room Temperature: DPT 9.001 (đọc nhiệt độ phòng từ sensor nội bộ)

Cần enable trong ETS:

  • Vanes Up-Down: 5 vị trí + Swing (DPT 5.010)
  • Vanes Left-Right: 5 vị trí + Swing (DPT 5.010)
  • Control AC Room Temperature: nhận nhiệt độ từ KNX thermostat
  • Outdoor Temperature Feedback: đọc nhiệt độ ngoài trời từ outdoor unit
  • Turbo Function, Sleep Function, Health Function, Quiet Function (DPT 1.002)
  • Error Code 2-byte hoặc 1-bit alarm

Điểm đáng chú ý: gateway này hỗ trợ cả Vanes Left-Right (cánh hướng trái-phải) riêng biệt, bên cạnh Vanes Up-Down thông thường. Với wall-mount Gree có cánh đổi hướng 2 trục, bạn có thể điều khiển hoàn toàn từ KNX mà không cần chạm remote.

Bốn Chức Năng Gree Qua KNX: Phù Hợp Dự Án Dân Dụng

Bốn object đặc thù của Gree Split, mặc định disabled, cần enable trong General tab:

Turbo Function: Bật làm lạnh hoặc sưởi tối đa ngay lập tức. Gắn vào scene "Đến nhà" để phòng đạt nhiệt độ nhanh khi chủ nhà về.

Sleep Function: Chế độ ngủ Gree, nhiệt độ tự điều chỉnh dần theo thời gian. Thay vì phải tạo schedule HVAC riêng trong ETS, một bit gửi vào object này là đủ.

Health Function: Bật chức năng lọc kháng khuẩn hoặc ion tùy model. Tích hợp vào scene "Chào mừng" hoặc scene "Buổi sáng" tùy yêu cầu chủ nhà.

Quiet Function: Giảm tốc độ quạt xuống mức yên tĩnh nhất. Phù hợp phòng ngủ khi chủ nhà đã ngủ, gắn vào scene "Đêm" cùng với tắt đèn và kéo rèm.

Cả bốn chức năng này phụ thuộc vào việc model indoor unit có hỗ trợ phần cứng hay không. Kiểm tra datasheet model cụ thể trước khi spec vào dự án.

Outdoor Temperature Feedback: Tính Năng Ít Thấy Trên Gateway Khác

CR-CG-GRE-KNX-02 có thể đọc nhiệt độ ngoài trời từ outdoor unit và gửi vào KNX qua group object Status AC Outdoor Temperature (DPT 9.001). Enable trong Temperature Configuration tab.

Ứng dụng thực tế: nếu dự án không có weather station KNX riêng, giá trị này có thể dùng để điều kiện hóa một số logic, ví dụ tắt Heat mode khi nhiệt độ ngoài trời đã cao hơn ngưỡng nhất định.

Lưu ý rằng đây là nhiệt độ đo bởi outdoor unit Gree, không phải nhiệt độ khí tượng chuẩn. Độ chính xác tùy model outdoor unit.

Tương Thích: Gree Split Dân Dụng

Compatibility List v1.1 (21.01.2026) bao gồm các dòng sau:

Wall Mount (GWH series): nhiều series từ QB, YC, AGA, AGB, ACC đến AVC, AVD (công suất 9000-24000 BTU)

Floor Mount (GEH series): GEH09AA, GEH12AA, GEH18AA (series K6DNA1E)

Duct (GFH series): GFH09CA, GFH12CA, GFH18CB, GFH24CC

Cassette (GKH series): 4-way cassette GKH12BB, GKH18BB, GKH24BC; 1-way cassette GKH09DA đến GKH24DA

Danh sách v1.1 tập trung vào dòng Split dân dụng, không bao gồm GMV hay GUD VRF thương mại (đó là phạm vi của CR-CG-GRE-KNX-01). Tải bản mới nhất từ website core.com.tr trước mỗi dự án.

Câu Hỏi Thường Gặp

Có bắt buộc phải tháo remote controller Gree không?

Có. CR-CG-GRE-KNX-02 không hỗ trợ chế độ Master/Slave với wired remote controller. Nếu vẫn giữ remote trên bus, gateway sẽ xung đột và không hoạt động ổn định. Nếu chủ nhà muốn điều khiển thủ công tại phòng, cần thay bằng KNX wall switch hoặc KNX touchpanel.

Khác gì so với CR-CG-GRE-KNX-01?

CR-CG-GRE-KNX-01 dành cho Gree GMV thương mại, kết nối H1/H2, hỗ trợ Master/Slave với remote. CR-CG-GRE-KNX-02 dành cho Gree Split dân dụng, kết nối COM-MANUAL, không hỗ trợ remote song song, nhưng thêm Left-Right vane và Outdoor Temp feedback.

Outdoor Temperature Feedback có trên tất cả model Gree không?

Không. Tính năng này phụ thuộc vào outdoor unit của từng model Gree Split. Nếu outdoor unit không hỗ trợ, object sẽ không trả về giá trị hữu ích. Kiểm tra tài liệu kỹ thuật của model outdoor unit cụ thể.

Một indoor unit cần một gateway riêng không?

Có. Mỗi indoor unit cần một CR-CG-GRE-KNX-02 riêng. Căn hộ có 3 indoor unit Gree Split cần 3 gateway.

Kết Bài

CR-CG-GRE-KNX-02 lấp đầy khoảng trống mà CR-CG-GRE-KNX-01 không phủ được: dòng Gree Split dân dụng trong biệt thự và căn hộ tích hợp KNX. Outdoor temperature feedback và Left-Right vane control là hai điểm kỹ thuật đáng chú ý so với các gateway cùng phân khúc.

Điểm cần nhớ nhất khi triển khai: tháo wired remote controller Gree trước khi kết nối, và kiểm tra Compatibility List v1.1 để xác nhận model indoor unit trước khi đặt hàng.
