KNX Gateway Daikin VRV Tích Hợp Điều Hòa Vào Hệ Thống KNX Với Core CR-CG-DK-KNX-01

Bạn đang thiết kế hệ thống KNX cho khách sạn hoặc văn phòng, và chủ đầu tư đã chọn Daikin VRV cho toàn bộ HVAC. Bài toán quen thuộc: KNX và Daikin nói hai ngôn ngữ khác nhau hoàn toàn. Muốn điều khiển điều hòa từ KNX touchpanel, muốn room controller hiển thị nhiệt độ cài đặt thực của từng indoor unit, muốn tắt AC tự động khi khách mở cửa sổ, bạn cần một KNX gateway Daikin VRV.

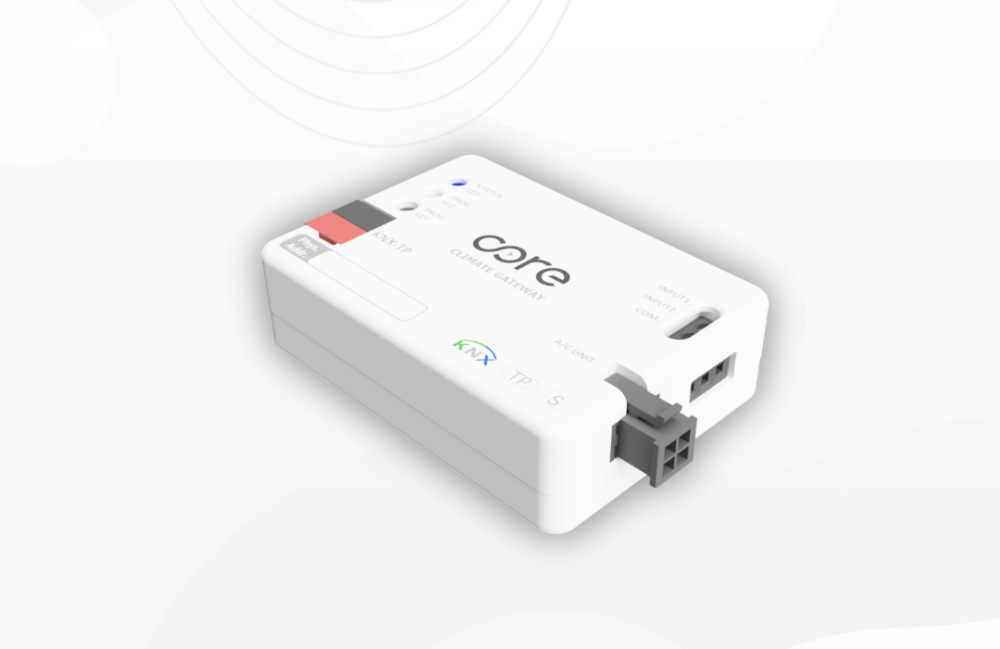

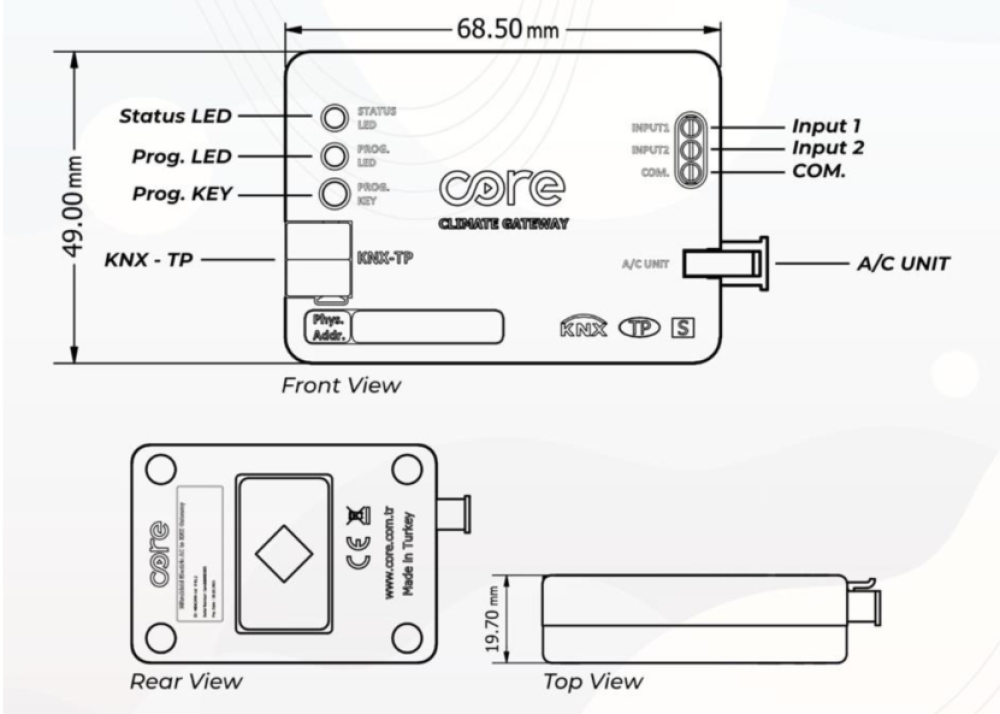

Core CR-CG-DK-KNX-01 giải quyết đúng bài toán đó. Thiết bị bridge giao tiếp giữa KNX TP bus và Daikin P1/P2 bus, kích thước 68.5mm x 49mm x 19.7mm lắp vừa trong vỏ indoor unit, không cần nguồn ngoài. Bài viết này phân tích chi tiết kỹ thuật, những điểm cần chú ý khi commissioning, và lý do tại sao lỗi Master/Slave là sai lầm phổ biến nhất khi triển khai loại thiết bị này.

KNX Gateway Daikin VRV Là Gì Và Khi Nào Cần Dùng?

KNX gateway Daikin VRV là thiết bị chuyển đổi giao thức hai chiều: một phía nói chuyện với KNX TP bus qua chuẩn EIB/KNX, phía còn lại kết nối vào Daikin indoor unit qua P1/P2 terminal, bus proprietary của Daikin.

Không có gateway này, KNX hoàn toàn không thể "nhìn thấy" hay điều khiển điều hòa Daikin. Daikin không hỗ trợ KNX native trên bất kỳ indoor unit VRV nào trong catalog tiêu chuẩn.

Bạn cần KNX gateway Daikin khi dự án có ít nhất một trong các yêu cầu sau:

  • Điều khiển điều hòa từ KNX touchpanel, room controller, hoặc scene KNX
  • Hiển thị trạng thái AC (nhiệt độ, mode, lỗi) trên giao diện KNX/BMS
  • Tự động hóa HVAC theo presence, thời gian lịch, hoặc sensor KNX
  • Tích hợp HVAC vào hệ thống quản lý năng lượng tòa nhà chạy trên KNX

Nếu chỉ cần remote controller Daikin thông thường và không có yêu cầu tích hợp KNX, gateway này không cần thiết.

Điều Khiển Gì Được Qua KNX?

Sau khi cấu hình trong ETS, toàn bộ chức năng điều hòa đều accessible qua KNX group objects. Đây là danh sách mặc định ngay khi load product database:

Điều khiển (write) và giám sát (read/transmit):

  • On/Off: DPT 1.001 bật/tắt indoor unit
  • Mode: DPT 20.105 (1-byte) 0-Auto, 1-Heat, 3-Cool, 9-Fan, 14-Dry
  • Setpoint Temperature: DPT 9.001 (2-byte) 16°C đến 32°C
  • Fan Speed: DPT 5.010 hoặc 5.001 2, 3, hoặc 4 cấp tốc độ, cấu hình trong ETS
  • Vanes Up-Down: DPT 5.010 5 vị trí cố định + chế độ Swing
  • Ambient Temperature từ KNX: DPT 9.001 gửi nhiệt độ phòng từ KNX thermostat vào AC unit
  • Error Code: 2-byte (mã lỗi Daikin đầy đủ) hoặc 1-bit (có/không có lỗi)
  • Digital Input 1, 2: DPT 1.001 trạng thái ngõ vào dry contact

Ngoài các object mặc định, ETS còn cho phép bật thêm các object tùy chọn: Cool/Heat 1-bit, bit-type mode objects cho từng chế độ riêng, fan speed manual/auto, +/- fan speed.

Ba Tính Năng Hay Bị Bỏ Qua Khi Spec Dự Án

Ambient Temperature Từ KNX Thermostat

Mặc định, Daikin indoor unit dùng sensor nhiệt độ nội bộ để đọc nhiệt độ phòng. Sensor này thường đặt ở vị trí không lý tưởng, đặc biệt với cassette 4 chiều gắn trần cao.

Gateway cho phép gửi nhiệt độ đo được từ KNX room sensor hoặc thermostat vào indoor unit qua group object. Indoor unit sẽ dùng giá trị này để điều khiển, thay vì sensor nội bộ. Kết quả thực tế: điều khiển nhiệt độ chính xác hơn, ít overshooting hơn, tiết kiệm điện hơn so với để AC tự đo.

Tính năng này bật qua parameter "Ambient Temperature is Provided from KNX" trong ETS.

Digital Inputs Cho Energy Saving

Hai ngõ vào dry contact trên gateway là điểm mà nhiều SI bỏ qua khi spec nhưng lại rất hữu ích cho dự án khách sạn.

  • Input 1 kết nối window contact: cửa sổ mở => AC tắt, cửa đóng => AC chạy lại theo mode trước
  • Input 2 kết nối presence detector hoặc door card switch: phòng không có khách => AC chuyển về setpoint tiết kiệm hoặc tắt hẳn

Logic này viết trong ETS bằng group address, không cần thêm logic module hay HVAC controller. Hai contact, hai group address, một application.

Báo Lỗi AC Unit Qua KNX

Error code 2-byte của gateway map trực tiếp sang mã lỗi Daikin (Ax, Cx, Ex, Fx, Ux...). BMS đọc được mã lỗi này có thể hiển thị cảnh báo trực tiếp trên màn hình quản lý tòa nhà, không cần kỹ thuật viên xuống phòng kiểm tra từng indoor unit.

Ví dụ: error code U5 (decimal 149) = "Two master controllers on same P1/P2 bus line". Nếu đọc được mã này trên BMS, ngay lập tức biết lỗi cấu hình Master/Slave, không mất thời gian debug.

Lắp Đặt Và Commissioning: Những Điểm Hay Gặp Lỗi

Bước 1: Kết nối vào indoor unit

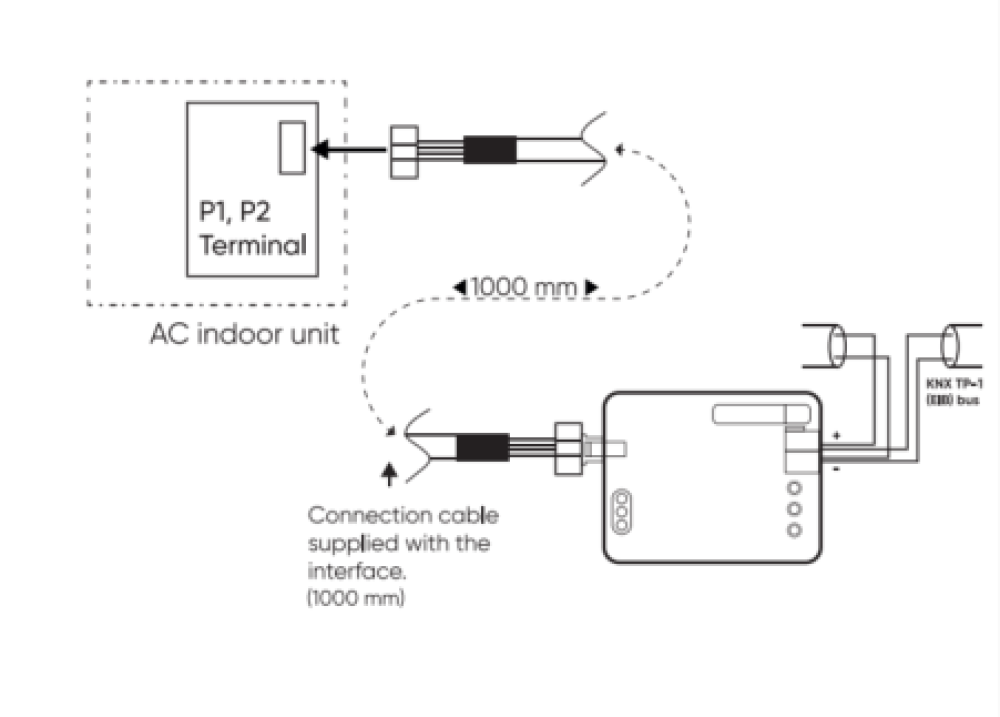

Thiết bị đi kèm cáp 1m, đầu connector màu vàng và xanh lá kết nối vào P1 và P2 terminal của indoor unit. P1/P2 là không phân cực, cắm chiều nào cũng được.

Quy trình: ngắt nguồn AC unit trước, mở vỏ điều khiển nội bộ, tìm terminal P1/P2, cắm vào rồi gắn gateway bằng bracket + nam châm có sẵn.

Lưu ý nhỏ: không cắt ngắn, không nối dài, không dùng cáp khác thay thế cáp đi kèm. Nhà sản xuất khá cứng về điểm này, và lý do là chuẩn tín hiệu P1/P2 nhạy cảm với điện dung của cáp.

Bước 2: Kết nối KNX bus

Ngắt nguồn KNX bus, cắm connector đỏ/đen vào KNX TP-1, bật lại bus. Chuẩn hơn cần chú ý đúng cực tính: đỏ là +, đen là -.

Bước 3: Cấu hình Master/Slave Đây Mới Là Bước Quan Trọng Nhất

Trên P1/P2 bus của Daikin, chỉ được có đúng một Master. Nếu hai Master cùng tồn tại, indoor unit báo lỗi U5 và cả hai controller đều mất kiểm soát.

Có ba tình huống:

Không dùng wired remote controller Daikin: gateway set là Master (mặc định). Không cần thay đổi gì.

Dùng wired remote controller Daikin song song với gateway: phải quyết định ai là Master. Nếu để gateway là Master (mặc định), remote controller Daikin phải được set về Slave trong menu cấu hình của nó. Ngược lại cũng được, tùy theo yêu cầu dự án.

Dùng nhiều remote controller Daikin: chỉ một Master, còn lại đều là Slave. Gateway là thêm một "controller" trên bus, quy tắc Master/Slave vẫn giữ nguyên.

Lỗi hay gặp nhất khi mở rộng dự án: đã có remote controller Daikin đang là Master, lắp thêm gateway mà không đổi về Slave => lỗi U5 xuất hiện ngay.

Bước 4: ETS configuration

Download product database từ ETS online catalog (search "Core CR-CG-DK-KNX-01"). Load vào project, add vào topology. Các parameter quan trọng cần check:

  • General => Master/Slave setting

  • Fan Configuration => số cấp tốc độ phù hợp với model Daikin cụ thể

  • Temperature Configuration => bật "Ambient Temperature from KNX" nếu có thermostat KNX trong phòng

  • Input Configuration => bật từng input nếu có window contact hoặc presence detector

Kiểm Tra Tương Thích Trước Khi Đặt Hàng

Không phải mọi indoor unit Daikin VRV đều tương thích với CR-CG-DK-KNX-01. Compatibility List v3.0 (cập nhật 17/09/2024) liệt kê các model line tương thích, bao gồm phần lớn dòng VRV và SKY: FXCQ-, FXZA-, FXFA-, FXHQ-, FXDA-, FXMQ-, FXSA-, FXNQ-, FXYL-, FXAA- và nhiều dòng khác.

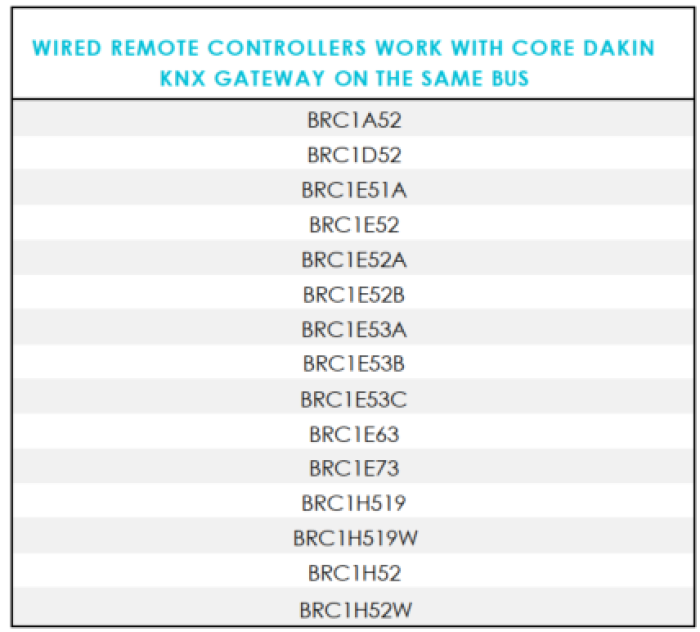

Tương tự với remote controller: nếu dự án đã có wired remote controller Daikin BRC series, kiểm tra list để xác nhận model đó chạy được song song với gateway trước khi lắp.

Tải Compatibility List mới nhất từ website Core (core.com.tr) mỗi khi bắt đầu dự án mới, vì Daikin liên tục ra model mới và list được cập nhật theo.

Câu Hỏi Thường Gặp

Gateway này có dùng được với Daikin Sky series không?

Có. CR-CG-DK-KNX-01 tương thích với cả dòng Daikin VRV và Daikin SKY (hệ thống nhỏ hơn VRV). Kiểm tra Compatibility List để xác nhận model cụ thể trước khi lắp.

Một indoor unit cần bao nhiêu gateway?

Mỗi indoor unit cần một gateway riêng. Không có gateway nào trong dòng này có thể quản lý nhiều indoor unit cùng lúc. Dự án 20 indoor unit cần 20 gateway.

Nếu mất nguồn KNX bus, điều hòa có bị ảnh hưởng không?

Khi mất nguồn KNX bus, gateway mất điện và mất kết nối với KNX. Tuy nhiên, indoor unit Daikin vẫn hoạt động theo trạng thái cuối cùng trước khi mất kết nối. Nếu AC đang chạy, nó vẫn tiếp tục chạy. Khả năng điều khiển từ KNX bị mất cho đến khi bus có điện trở lại.

Có điều khiển được fan coil unit (FCU) Daikin không?

Không. CR-CG-DK-KNX-01 chỉ tương thích với Daikin VRV và SKY indoor units dùng P1/P2 bus. FCU Daikin thông thường dùng giao thức khác. Kiểm tra datasheet FCU để xác định giao thức trước khi spec gateway.

ETS database của thiết bị lấy ở đâu?

Tìm trực tiếp trên ETS Online Catalog bằng tên "Core CR-CG-DK-KNX-01" hoặc truy cập website core.com.tr để tải application program file (Core_DK_AC_INT_V3 0.3). Không dùng file database cũ từ dự án trước nếu không chắc version.

Kết Luận

CR-CG-DK-KNX-01 là giải pháp trực tiếp cho bài toán tích hợp Daikin VRV vào KNX, phổ biến trong các dự án khách sạn và văn phòng. Tiêu thụ 10mA từ bus, không cần nguồn ngoài, lắp trong vỏ indoor unit mà không cần thêm tủ hay không gian lắp đặt riêng.

Điểm cần nhớ nhất khi triển khai: kiểm tra compatibility list trước khi đặt hàng, và xử lý Master/Slave ngay từ bước đầu commissioning. Hai bước đó loại bỏ 90% vấn đề phát sinh trên công trình.

Liên hệ team kỹ thuật KNXStore.vn nếu cần tư vấn về KNX gateway Daikin VRV cho dự án cụ thể.
