PIN5/RJ-TTL - Cáp Kết Nối Mô-đun ETHM-1 Với Bảng Báo Động VERSA Satel

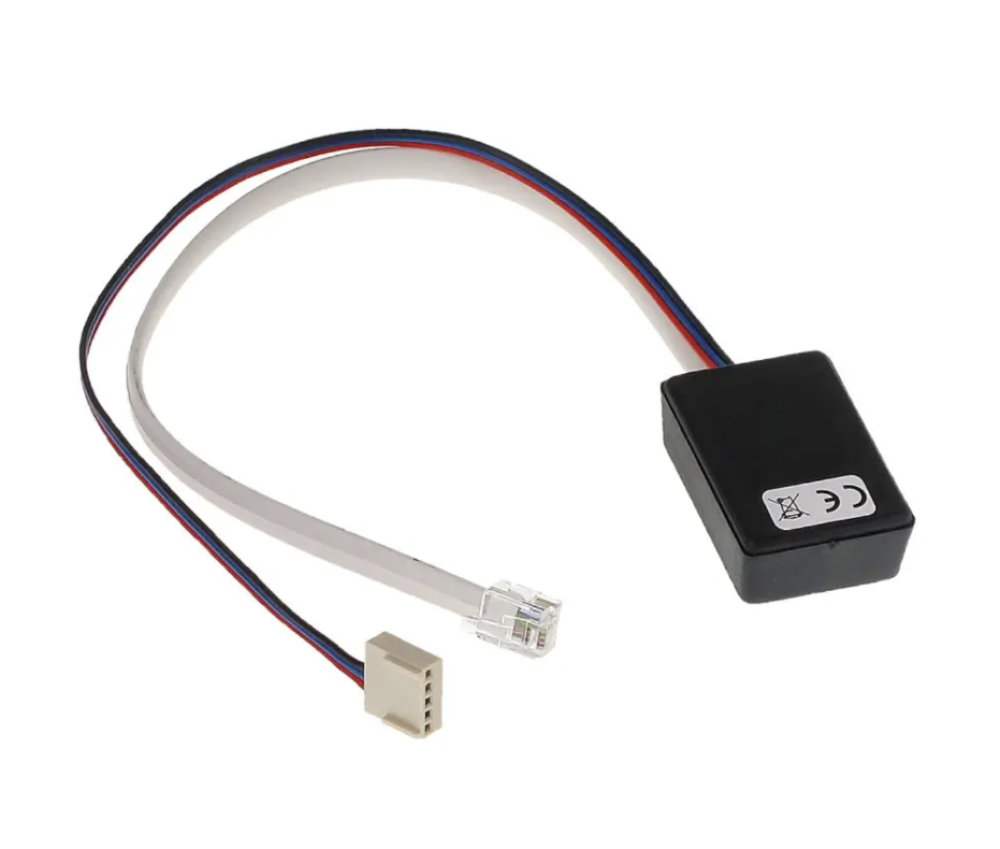

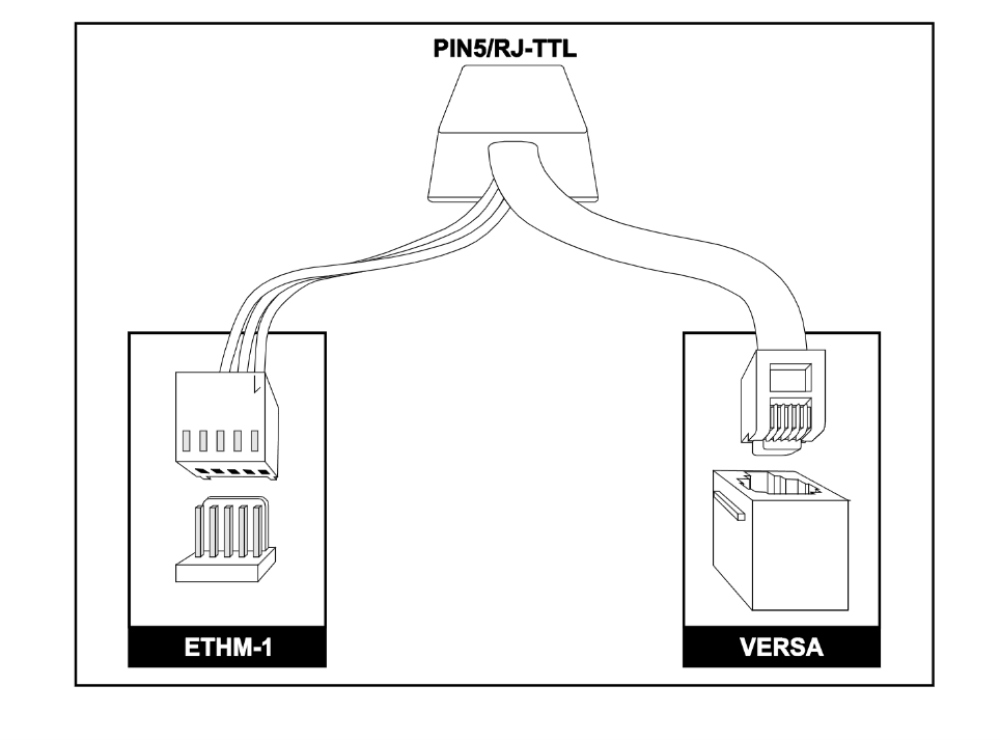

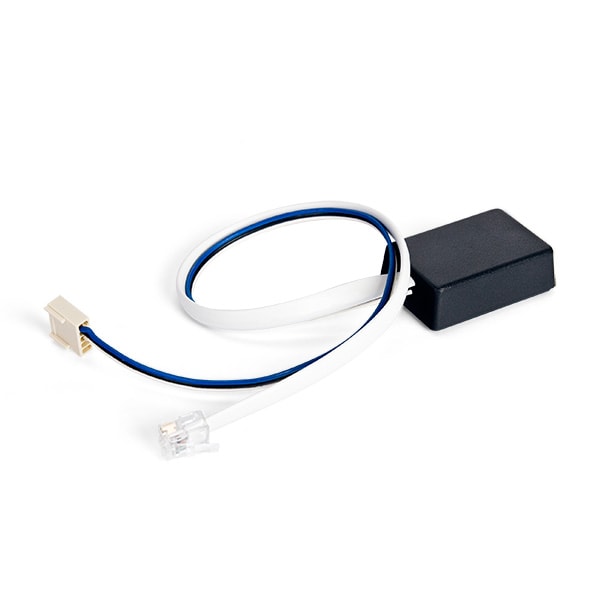

Khi tích hợp mô-đun ETHM-1 vào bảng báo động VERSA để lập trình qua mạng, bước kết nối vật lý giữa hai thiết bị thường bị bỏ sót trong danh sách vật tư. PIN5/RJ-TTL là cáp chuyên dụng cho đúng kết nối này - một đầu PIN-5 cắm vào cổng RS-232 của ETHM-1, một đầu RJ cắm vào cổng RS-232 TTL trên bảng VERSA.

Thông tin kết nối

Đầu cáp	Cổng	Thiết bị
PIN-5	RS-232 (chuẩn PIN-5 Satel)	ETHM-1 module
RJ	RS-232 TTL (chuẩn RJ Satel)	Bảng báo động VERSA

Lưu ý kỹ thuật quan trọng: Cổng RS-232 trên bảng VERSA hoạt động ở mức điện áp TTL (0-5V), không phải mức RS-232 chuẩn (+-12V). PIN5/RJ-TTL được thiết kế phù hợp với đặc tính này. Cắm nhầm cáp RS-232 thông thường vào cổng TTL của VERSA có nguy cơ hỏng cổng giao tiếp trên bảng - không thể sửa được ngoài thay board.

Datasheet chính hãng Satel không cung cấp thông số chiều dài cáp hay điện trở dây dẫn.

Sản phẩm liên quan có trên KNXStore: ETHM-1 Plus, VERSA 10.

Ứng dụng thực tế

Lập trình bảng VERSA từ xa qua Ethernet: Commissioning hoặc update cấu hình bảng VERSA mà không cần kỹ thuật viên đến tận nơi - ETHM-1 kết nối qua LAN, phần mềm DLOADX chạy từ bất kỳ máy tính nào trong mạng. PIN5/RJ-TTL là cáp phần cứng bắt buộc để kích hoạt tính năng này.

Dự án nhà ở và văn phòng nhỏ dùng bảng VERSA: Dòng bảng VERSA (10, 15) phổ biến trong dự án quy mô vừa; khi khách hàng yêu cầu giám sát từ xa hoặc cập nhật cấu hình định kỳ, PIN5/RJ-TTL + ETHM-1 là giải pháp tiêu chuẩn.

Phân biệt với RJ/PIN5

Hai cáp này dễ nhầm vì có đầu cắm tương tự nhau:

Thông số	PIN5/RJ-TTL	RJ/PIN5
Bảng tương thích	VERSA	INTEGRA
Mô-đun tương thích	ETHM-1	ETHM-1, ETHM-1 Plus, INT-GSM, ISDN-MOD, MDM56 BO
Mục đích chính	Lập trình VERSA qua Ethernet (DLOADX)	Kết nối mô-đun truyền thông với INTEGRA
Điện áp cổng bảng	TTL 0-5V	RS-232 +-12V

Đặt nhầm cáp là lỗi phổ biến trong dự án có cả VERSA và INTEGRA - nên ghi rõ model bảng khi đặt hàng. Xem thêm RJ/PIN5 nếu bảng là INTEGRA.
