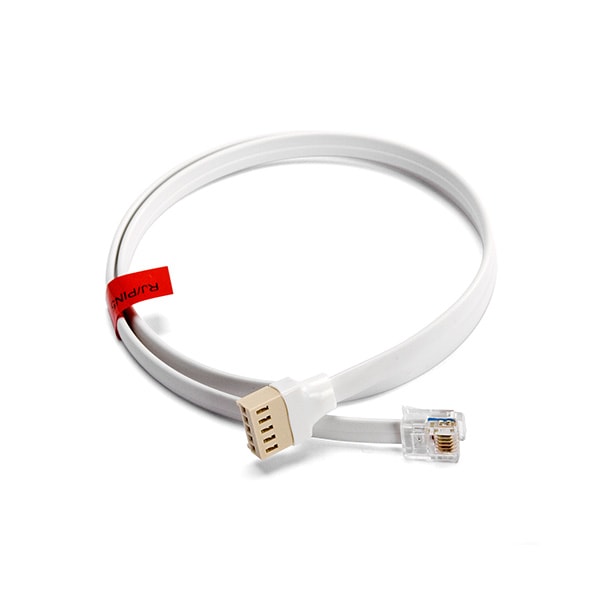

Satel RJ/PIN5 - Cáp RS-232 Kết Nối Bảng INTEGRA Với Mô-đun Truyền Thông
Khi lập vật tư cho dự án tích hợp ETHM-1 Plus hoặc INT-GSM vào bảng INTEGRA, một chi tiết hay bị bỏ sót là cáp vật lý giữa cổng RS trên bảng và cổng PIN-5 trên mô-đun. Không có RJ/PIN5, hai thiết bị này không trao đổi được dữ liệu RS-232 dù đã có nguồn, đã cấu hình đúng, và đã kết nối mạng.
Thông tin kết nối
| Thông số | Giá trị |
|---|---|
| Đầu cáp phía bảng | RJ socket - cổng RS trên bảng INTEGRA |
| Đầu cáp phía mô-đun | PIN-5 socket - cổng RS-232 của mô-đun truyền thông |
| Hệ sinh thái tương thích | Satel INTEGRA (không dùng cho VERSA) |
| Chuẩn tín hiệu | RS-232 (+-12V) - khác với RS-232 TTL (0-5V) của VERSA |
Datasheet chính hãng Satel không cung cấp thông số chiều dài cáp hay điện trở dây dẫn. Xác nhận model bảng INTEGRA trước khi đặt hàng để đảm bảo cổng RS đúng dạng RJ socket.
Mô-đun tương thích đầu PIN-5
| Mô-đun | Chức năng |
|---|---|
| ETHM-1 | Mô-đun giao thức Ethernet cho INTEGRA |
| ETHM-1 Plus | Mô-đun Ethernet nâng cao, hỗ trợ ACCO tích hợp |
| INT-GSM | Mô-đun truyền thông GSM/GPRS |
| ISDN-MOD | Mô-đun truyền thông ISDN |
| MDM56 BO | Modem 56K thoại/dữ liệu |
Sản phẩm có trên KNXStore: ETHM-1 Plus, INTEGRA 64, INTEGRA 128 Plus.
Ứng dụng thực tế
Giám sát từ xa qua Ethernet: DLOADX và GUARDX kết nối vào INTEGRA qua IP khi có ETHM-1 Plus. RJ/PIN5 là liên kết vật lý bắt buộc để ETHM-1 Plus nhận dữ liệu sự kiện từ bảng và chuyển qua mạng - thiếu cáp này, ETHM-1 Plus hoạt động độc lập với bảng.
Truyền cảnh báo qua GSM: Khi INT-GSM cần nhận lệnh từ bảng để gửi SMS hoặc cuộc gọi thoại lúc có báo động, lớp giao tiếp RS-232 qua RJ/PIN5 là điều kiện tiên quyết. (Lưu ý: INT-GSM cần nguồn cấp riêng, RJ/PIN5 chỉ là cáp tín hiệu.)
Commissioning từ xa qua Ethernet: ETHM-1 Plus cho phép DLOADX kết nối qua IP thay vì COM vật lý - xuất phát điểm là RJ/PIN5 đã kết nối đúng và chắc chắn vào cả hai cổng.
Lưu ý lắp đặt
Không thể dùng cáp RJ-45 mạng thông thường thay thế RJ/PIN5. Pinout Satel định nghĩa khác với 8P8C Ethernet - sử dụng sai cáp sẽ không kết nối được, trong trường hợp xấu có thể gây chập chân tín hiệu RS-232 với chân nguồn trên mô-đun.
Phân biệt với PIN5/RJ-TTL: cáp cùng hệ sinh thái Satel nhưng cho bảng VERSA (cổng RS-232 TTL 0-5V), không phải INTEGRA. Đặt nhầm là lỗi phổ biến trong dự án có cả hai dòng bảng.
