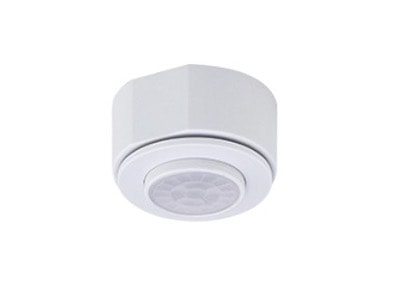

IR-TEC MRD-124S Cảm Biến PIR Miniature Cho Troffer LED Panel Không Nhìn Thấy Từ Bên Ngoài
Đèn Troffer LED panel trong văn phòng thường không có chỗ cho cảm biến nổi lên bề mặt. MRD-124S giải quyết bài toán này bằng form factor Ø40x24mm, tích hợp hoàn toàn bên trong luminaire mà không ảnh hưởng đến thẩm mỹ, hoặc gắn âm trần qua recess bracket.
MRD-124S là SmartDALI miniature sensor trong dòng TRANS của IR-TEC, bus-powered từ DALI (<20mA), điều khiển luminaire qua DALI Broadcast hoặc 0-10V tùy power pack kết nối. Tương thích với D4i drivers (Signify SR, OSRAM DEXAL, DiiA certified).
MRD-124S trong hệ sinh thái DALI-2
MRD-124S là DALI Broadcast sender, đóng vai trò sensor node gửi DALI Broadcast commands đến driver tích hợp hoặc driver trong cùng circuit. Khác với DALI-2 Input Device (MRA-514, SR-DA9030A-PIR-BUS), MRD-124S không cần Application Controller, sensor tự gửi lệnh DALI dựa trên trạng thái cảm biến.
Hai kịch bản lấy nguồn:
- D4i driver (Signify SR, OSRAM DEXAL, DiiA certified): sensor lấy nguồn từ D4i bus power, không cần dây AUX riêng
- Non-D4i driver: cần PPU-100DP hoặc PPU-109DA power pack kết nối giữa sensor và driver

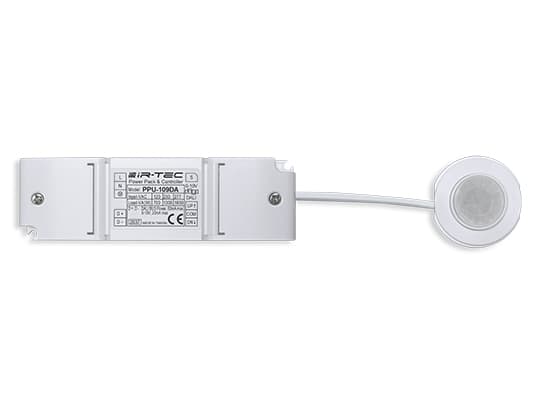

PPU-100DP là DALI Power Supply Unit đơn giản cho DALI driver. PPU-109DA là power pack đa năng hơn, hỗ trợ cả DALI driver, 1-10V driver, 0-10V driver và relay cho non-dimmable.
3 chế độ điều khiển phù hợp văn phòng
OSLA (Occupancy Sensing at Low Ambient): Sensor chỉ kích hoạt khi ánh sáng môi trường xuống dưới ngưỡng (ban đêm hoặc phòng tối). Ban ngày khi trời sáng, đèn tắt và sensor không trigger. Tiết kiệm điện hiệu quả cho không gian có cửa sổ lớn.
OSLATO (OSLA + Time-Off delay): Giống OSLA nhưng thêm thời gian delay tắt. Thay vì dim xuống Low Dim ngay khi vắng người, sensor giữ trạng thái thêm một khoảng thời gian rồi mới tắt. Phù hợp cho hành lang hoặc phòng người đi lại không liên tục.
VSC (Vacancy Sensing Control): Tắt đèn tự động khi vắng người nhưng bật thủ công (cần push button). Đây là chế độ tiêu thụ điện thấp nhất trong 3 mode: đèn chỉ bật khi người chủ động bật, tự tắt khi người rời đi. Phù hợp cho không gian cần compliance với energy codes yêu cầu manual-on.
Lưu ý: VSC cần kết nối momentary push button vào PPU-109DA hoặc PPU-100DP.

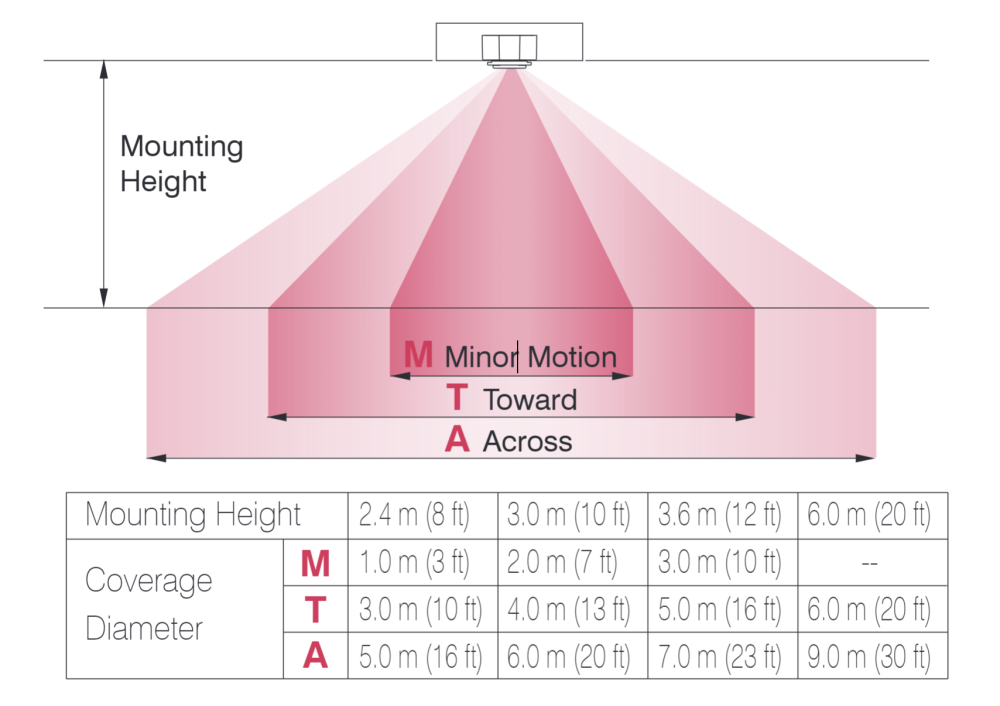

Detection Pattern tại các độ cao
| Độ cao | Minor Motion | Toward | Across |
|---|---|---|---|
| 2.4m | 1.0m | 3.0m | 5.0m |
| 3.0m | 2.0m | 4.0m | 6.0m |
| 3.6m | 3.0m | 5.0m | 7.0m |
| 6.0m | N/A | 6.0m | 9.0m |
Ở văn phòng trần 2.7m (phổ biến), phạm vi across khoảng 5.5m. Cho mỗi sensor phủ được khu vực 5.5 x 5.5m hoặc một dãy Troffer dài khoảng 5m.
Mounting tích hợp luminaire hoặc âm trần

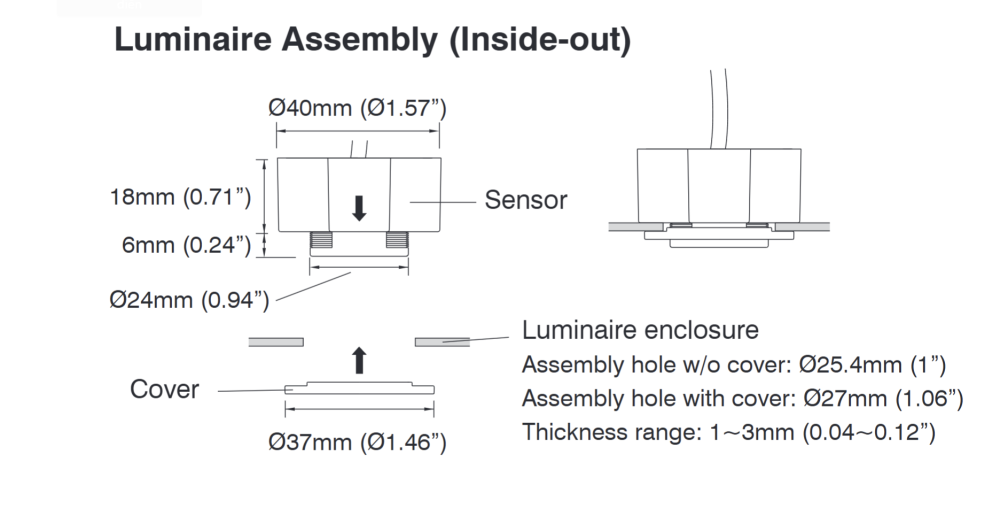

Luminaire integration (inside-out): Lỗ lắp trong luminaire Ø25.4mm (không cover) hoặc Ø27mm (có cover), độ dày 1-3mm. Sensor kín bên trong luminaire, không thấy từ bên ngoài.

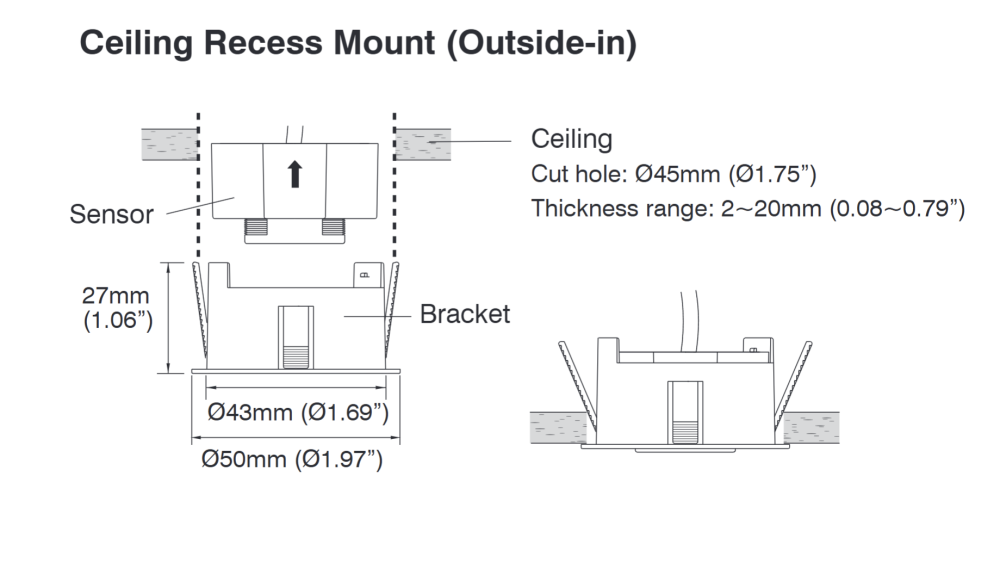

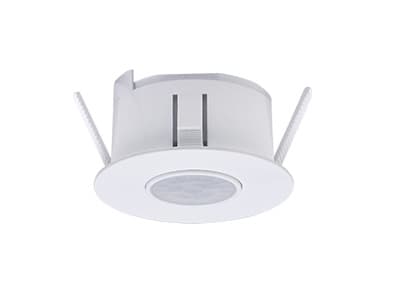

Ceiling recess (outside-in): Lỗ trần Ø45mm, độ dày trần 2-20mm. Sensor gắn âm trần, cùng mặt phẳng với trần.
Hai cách lắp này cho phép lựa chọn linh hoạt theo thiết kế luminaire và yêu cầu thẩm mỹ.

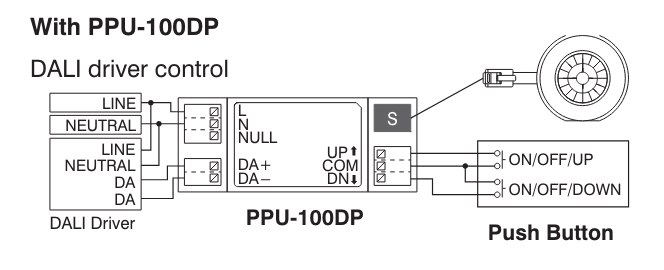

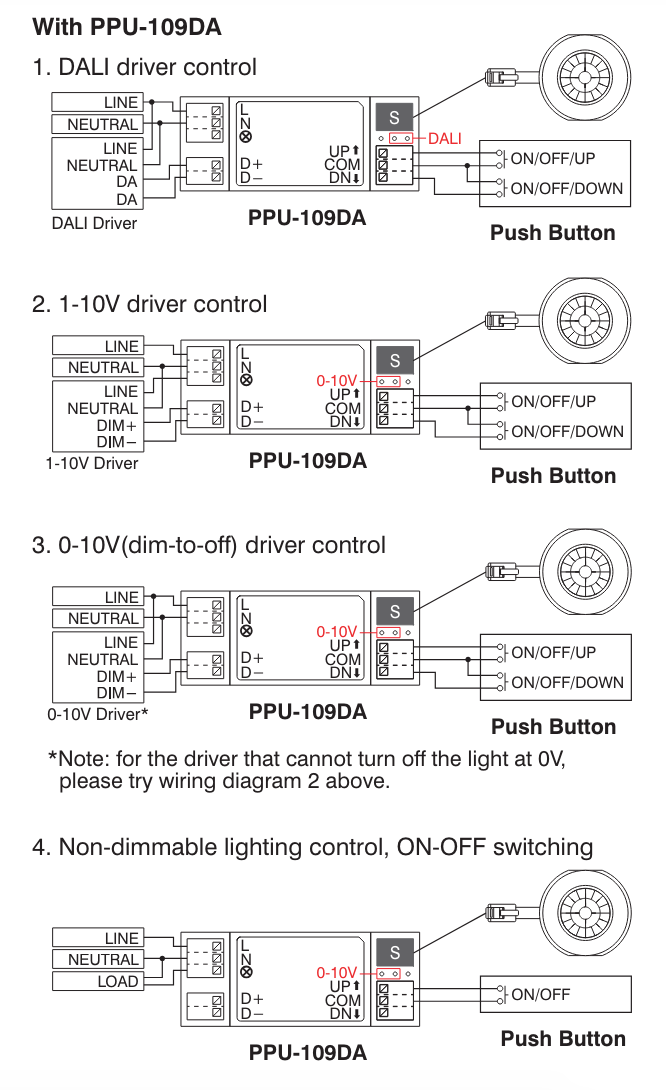

Sơ đồ kết nối
Kết luận
MRD-124S phù hợp nhất cho dự án văn phòng dùng Troffer LED panel cần sensor tích hợp kín đáo, không ảnh hưởng thẩm mỹ trần. Bus-powered, tương thích D4i, 3 chế độ thiết thực. Power pack PPU-109DA cho phép điều khiển cả DALI và 0-10V driver trong cùng hệ thống. KNXStore phân phối MRD-124S cùng PPU-100DP và PPU-109DA. Liên hệ để được tư vấn cấu hình phù hợp với luminaire đang dùng.
