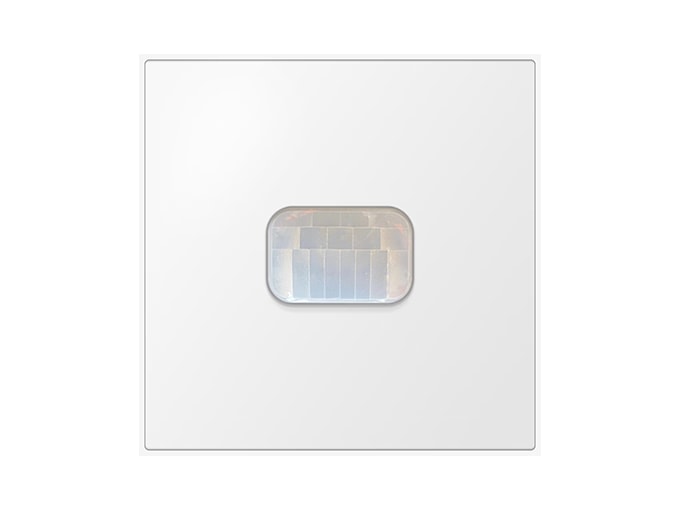

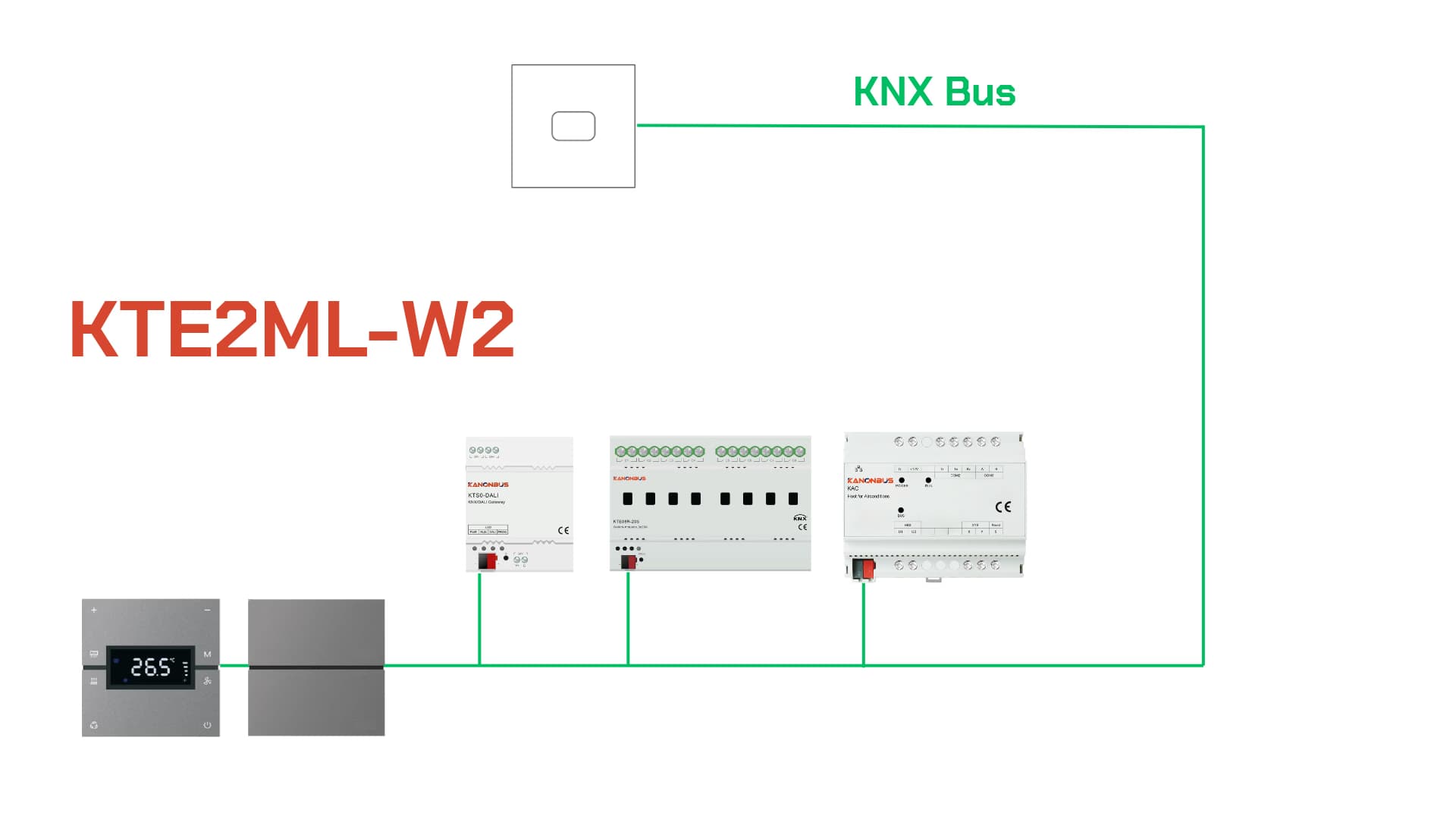

Cảm biến chuyển động KNX gắn tường Kanonbus KTE2MLS-W2

KTE2MLS-W2 là cảm biến gì

KTE2MLS-W2 do Shanghai Kanontec Electronic Technology sản xuất dưới thương hiệu Kanonbus. Đây là cảm biến hồng ngoại thụ động (PIR) chạy trên KNX TP, lập trình ở S-mode bằng ETS3/4/5. Manual gốc in tên "Multifunctional mobile sensor".

Thiết bị gồm ba khối chức năng có thể bật/tắt độc lập trong ETS:

• Human body sensing (PIR): phát hiện người trong vùng quét và gửi telegram ra bus. Kiểu dữ liệu KNX gửi đi cấu hình được, nên không bị bó vào một lệnh on/off đơn thuần.
• Illuminance detection: đo độ rọi môi trường tại vị trí lắp.
• Constant illuminance control: điều chỉnh mức sáng để giữ độ rọi vùng điều khiển ổn định theo giá trị cài đặt. Đầu ra của chức năng này cũng gửi được nhiều kiểu dữ liệu KNX.

Nếu bạn cần phân biệt rõ cảm biến chuyển động và cảm biến hiện diện trước khi chọn thiết bị, bài so sánh cảm biến chuyển động và cảm biến hiện diện giải thích khác biệt về độ nhạy và ứng dụng của hai nhóm này.

Vùng phát hiện và cách chọn vị trí lắp

Theo sơ đồ sensing range của hãng, với độ cao lắp trong khoảng 1.1m đến 2.2m, vùng phát hiện có dạng quạt hướng về phía trước, rộng 6m và sâu 8m. Đây là đặc điểm của cảm biến gắn tường, khác hoàn toàn với loại gắn trần quét 360°.

Hướng di chuyển ảnh hưởng độ nhạy

Sơ đồ trong manual thể hiện người đi cắt ngang các tia quét được phát hiện, còn người đi thẳng vào mặt cảm biến được đánh dấu gạch chéo. Đây là đặc tính chung của PIR: cảm biến nhạy nhất khi nguồn nhiệt di chuyển cắt ngang các vùng quét, kém nhạy khi di chuyển dọc theo trục nhìn của cảm biến. Khái niệm này được trình bày kỹ hơn trong bài motion sensor là gì và nguyên lý phát hiện chuyển động.

Áp dụng vào bố trí thực tế

• Hành lang: lắp ở tường bên, hướng quét chéo dọc theo hành lang để người đi qua cắt ngang các tia, thay vì lắp ở tường cuối hành lang nhìn thẳng vào hướng người đi tới (khi thi công hay gặp trường hợp này, đèn bật trễ vài bước chân và người dùng phàn nàn ngay).
• Cầu thang: đặt ở chiếu nghỉ hoặc tường bên, tránh để cảm biến nhìn thẳng xuống bậc thang mà người đang bước lên.
• Phòng thay đồ, cạnh giường: vùng quét 6m x 8m đủ rộng cho các không gian nhỏ, nên ưu tiên hướng cảm biến sao cho không quét ra cửa ra vào chung, tránh bật đèn khi người đi ngang ngoài cửa.

Khi nào không nên chọn KTE2MLS-W2

Không nên dùng cảm biến này cho phòng họp, văn phòng mở hay lớp học, nơi người ngồi yên làm việc trong thời gian dài. PIR gắn tường phát hiện chuyển động lớn tốt nhưng không được thiết kế cho chuyển động nhỏ như gõ phím hay cử động tay khi ngồi. Với các không gian này nên chọn cảm biến hiện diện gắn trần. Tương tự, khu vực ngoài trời hoặc ẩm ướt cũng loại trừ vì cấp bảo vệ chỉ IP20.

Constant illuminance và day/night function

Đây là phần làm KTE2MLS-W2 khác một cảm biến PIR on/off thông thường.

Day/night qua brightness threshold

Brightness threshold là ngưỡng độ sáng dùng để phân biệt ngày và đêm. Khi độ rọi đo được cao hơn ngưỡng, cảm biến coi là đủ sáng và có thể không cần bật đèn dù phát hiện người. Ở hành lang có cửa sổ hoặc giếng trời, logic này tránh việc đèn bật giữa ban ngày. Giá trị ngưỡng cần đo thực tế tại công trình rồi chỉnh trong ETS, không nên để mặc định (theo kinh nghiệm của chúng tôi, vị trí lắp sát cửa sổ và vị trí lắp sâu trong hành lang cho kết quả đo khác nhau rõ rệt dù cùng một hành lang).

Constant illuminance kích hoạt theo PIR

Constant illuminance control điều chỉnh mức sáng để giữ độ rọi vùng điều khiển ổn định, bù trừ theo ánh sáng tự nhiên. Manual cho phép bật/tắt chức năng này theo trạng thái human body sensing: chỉ duy trì độ rọi khi có người, không có người thì không duy trì. Đây là cách triển khai daylight harvesting kết hợp occupancy sensing trên cùng một thiết bị.

Muốn constant illuminance phát huy tác dụng, tải phía sau phải là đèn dimmable điều khiển qua KNX dimmer hoặc DALI gateway, không phải relay on/off thuần. Với relay, cảm biến chỉ còn dùng được logic ngưỡng sáng. Đọc thêm về nguyên lý đo sáng trong bài cảm biến ánh sáng hoạt động thế nào.

Các tham số cài trong ETS

Theo manual, các tham số chỉnh được gồm delay time (thời gian trễ sau khi không còn phát hiện chuyển động), brightness threshold và constant illuminance brightness value (giá trị độ rọi đích). Manual không công bố dải giá trị cụ thể của từng tham số, vì vậy kỹ sư nên mở product database trong ETS để xem dải cho phép trước khi lên thiết kế logic.

Master-slave mode cho hành lang dài và cầu thang nhiều tầng

Một cảm biến 8m không phủ hết hành lang dài hay cầu thang nhiều tầng, buộc phải dùng nhiều cảm biến cho cùng một mạch đèn. Nếu tất cả cùng gửi lệnh điều khiển trực tiếp, mạch đèn nhận lệnh chồng chéo từ nhiều nguồn, manual gọi là "control chaos".

Phân vai master và slave

• Master sensor: là thiết bị duy nhất gửi lệnh điều khiển đến mạch được điều khiển.
• Slave sensor: không gửi lệnh điều khiển, chỉ gửi thông tin có hoặc không phát hiện chuyển động về master.

Như vậy mạch đèn chỉ nhận lệnh từ một nguồn. Việc liên kết master và slave thực hiện bằng group object trong ETS, không cần thêm logic module hay relay trung gian.

Lưu ý khi commissioning

Đặt cảm biến có điều kiện ánh sáng đại diện nhất làm master nếu dùng kèm constant illuminance, vì master là thiết bị quyết định lệnh gửi ra mạch. Đặt tên rõ ràng trong ETS cho từng cảm biến theo vai trò (ví dụ "HL-T3-Master", "HL-T3-Slave-01") để đội vận hành sau này không nhầm khi bảo trì.

Lắp đặt và lập trình ETS

Lắp đặt cơ khí

1. Bắt tấm sắt gá (mounting iron plate) của cảm biến vào đế âm 86.
2. Đấu KNX bus terminal vào cảm biến, sau đó gài cảm biến vào tấm sắt gá.

Mặt sau có ba thành phần: programming button, đèn báo programming màu đỏ và KNX bus terminal. Đèn đỏ sáng khi nhấn programming button, tự tắt khi download physical address xong, và có thể bật/tắt qua ETS.

Quy trình lập trình theo manual

1. Import product database vào ETS3/4/5.
2. Thêm thiết bị vào project.
3. Nhấn programming button, download physical address. Đèn đỏ tắt khi xong.
4. Gán parameter với group object tương ứng, download application.
5. Đổi physical address thì lặp lại bước 3.
6. Sửa parameter hoặc gán lại group object thì lặp lại bước 4.

Nếu dự án cần thêm biến thể khác trong cùng dòng Kanonbus, bạn có thể tham khảo Kanonbus KTE2MLS-T2 để so sánh trước khi chốt danh mục thiết bị.

Kết luận

KTE2MLS-W2 phù hợp nhất khi cần một cảm biến chuyển động KNX gắn tường cho hành lang, cầu thang, phòng thay đồ: lắp đế 86 như công tắc, không cần nguồn phụ, gộp PIR, đo độ rọi và constant illuminance vào một thiết bị, có master-slave cho tuyến dài. Giới hạn cần nhớ: vùng quét dạng quạt 6m x 8m, IP20 trong nhà, và không thay thế được cảm biến hiện diện cho không gian người ngồi yên.
