Thương hiệu	IR-TEC
SKU	PPU-100P

Liên hệ để nhận báo giá

Make to order

Mô tả

Thông số	Giá trị
Nguồn cấp	120/240/277VAC, 50/60Hz
DALI bus output	16VDC, 100mA max
Dim control output	DALI Broadcast
Sensor input	DALI (RJ connector)
Nhiệt độ hoạt động	-20°C đến 70°C

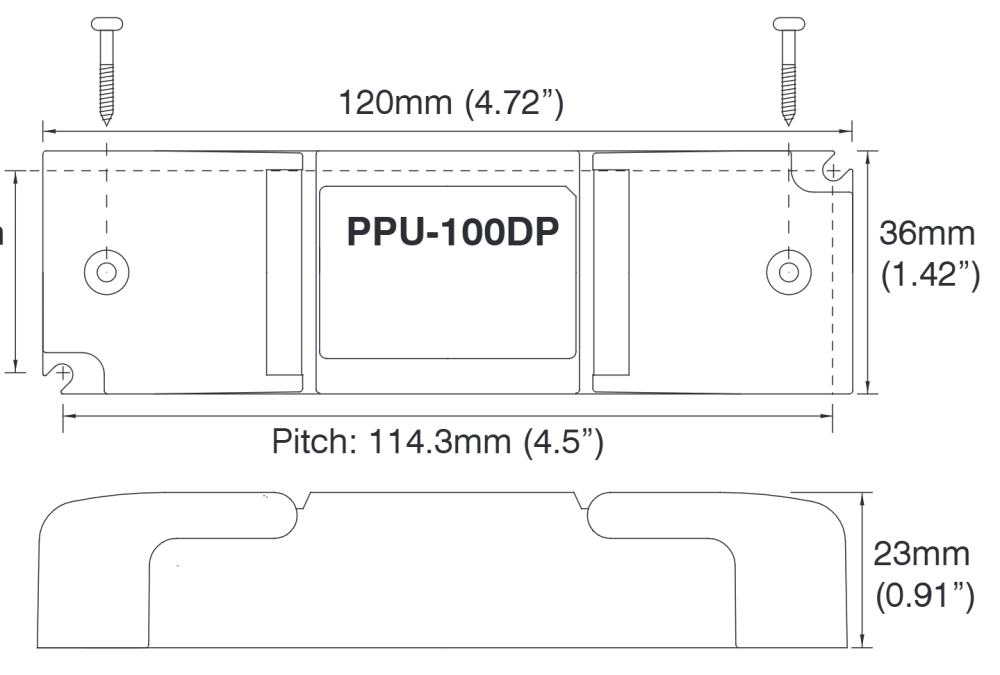

Kích thước	120 x 36 x 23mm
Chứng nhận	CE, UK CA

Thông tin sản phẩm

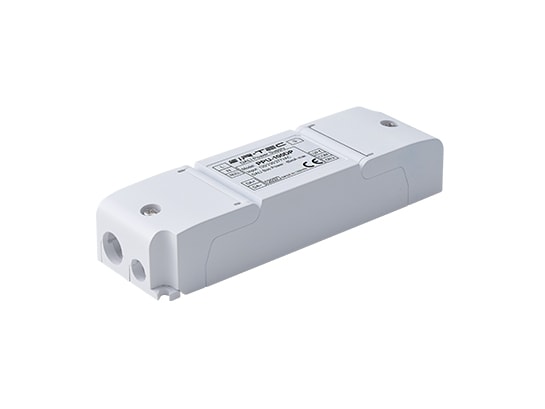

R-TEC PPU-100DP DALI Power Supply Unit Cho Sensor MRD-124S Standalone

Sensor MRD-124S của IR-TEC cần hai thứ để hoạt động: nguồn cấp và cầu nối đến driver. PPU-100DP giải quyết cả hai trong một module nhỏ gọn: cấp nguồn DALI bus từ AC mains và phát DALI Broadcast commands đến driver theo tín hiệu từ sensor. Giải pháp đơn giản nhất cho hệ thống occupancy sensing với DALI driver.

PPU-100DP là DALI Power Supply Unit, nguồn vào 120-277VAC, cấp 16VDC 100mA cho DALI bus. Sensor MRD-124S hoặc ON-MRD-124S cắm trực tiếp vào RJ connector, không cần đấu dây thêm. Module nhỏ 120x36x23mm, lắp bên trong luminaire hoặc junction box gần đèn.

PPU-100DP hoạt động thế nào

PPU-100DP là cầu nối giữa sensor và driver:

MRD-124S (cắm RJ) => PPU-100DP => DALI driver (DA+/DA-)

Sensor phát hiện có người hoặc đánh giá ánh sáng môi trường, gửi tín hiệu đến PPU-100DP. PPU-100DP phát DALI Broadcast command tương ứng lên DALI bus. Driver nhận lệnh và dim lên/xuống theo scheme đã cài đặt trên sensor.

Không cần DALI Application Controller. Không cần gateway. Cấu hình sensor qua remote SRP-280 từ mặt đất là xong.

2 cấu hình kết nối

Standalone với MRD-124S:

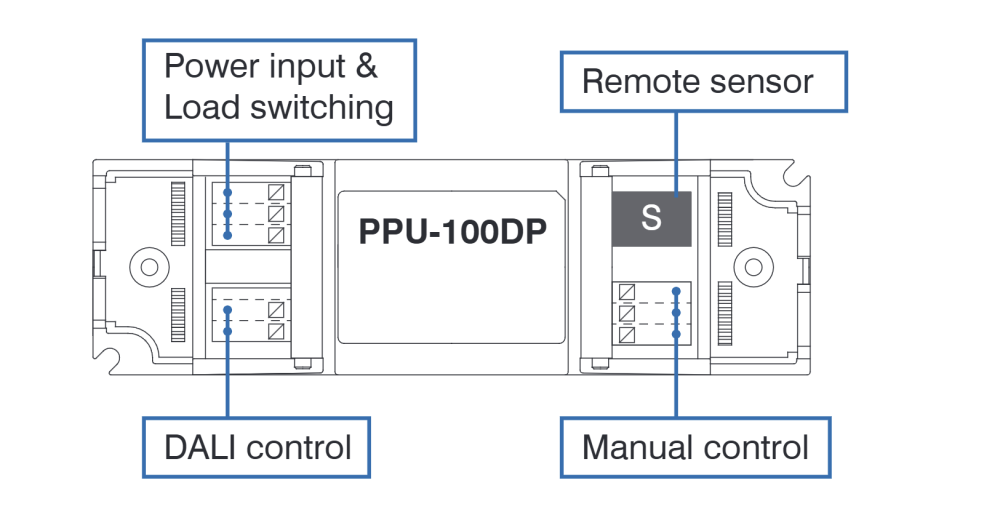

Sensor cắm vào RJ connector của PPU-100DP. DALI driver kết nối DA+/DA- vào PPU-100DP. Mains AC vào L/N. Push button nối S/COM để manual control ON/OFF/DIM.

OS-NET Wireless với ON-MRD-124S:
Giống standalone nhưng thay sensor bằng ON-MRD-124S. Sensor tự tham gia OS-NET wireless mesh, relay lệnh nhóm sang sensor lân cận mà không cần gateway trung tâm.

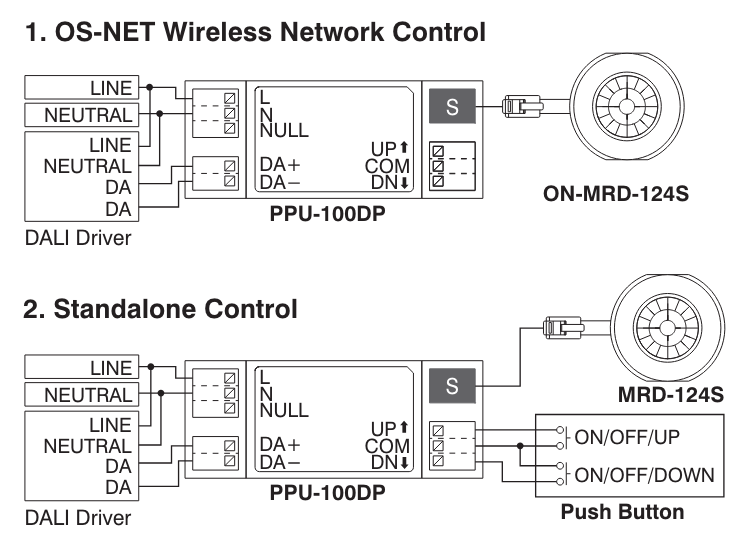

Sơ đồ kết nối

Khi nào nên / không nên chọn PPU-100DP

Nên chọn PPU-100DP khi:

Hệ thống chỉ dùng DALI LED driver (không cần 0-10V hay relay)
Cần giải pháp đơn giản, ít linh kiện, dễ lắp
Luminaire level control: 1 sensor kiểm soát 1 hoặc vài driver trên cùng DALI bus nhỏ
Hệ thống standalone không cần Application Controller

Không nên chọn khi:

Driver là 0-10V hoặc 1-10V: chọn PPU-109DA
Cần relay ON-OFF cho đèn không dimmable: chọn PPU-109DA
Driver LED có inrush cao cần HIC protection: chọn PPU-109DA
Cần điều khiển thêm quạt hoặc motor: chọn PPU-109DA

Kết luận

PPU-100DP là power pack cho giải pháp DALI occupancy sensing đơn giản và kinh tế nhất với sensor MRD-124S. DALI Broadcast output, 100mA bus power, RJ plug-in, 120-277VAC. Không có relay hay 0-10V, nhưng đủ dùng cho phần lớn ứng dụng Troffer LED panel văn phòng dùng DALI driver. KNXStore phân phối PPU-100DP cùng sensor MRD-124S và ON-MRD-124S. Liên hệ để tư vấn cấu hình phù hợp với loại driver trong dự án.

Câu hỏi thường gặp

Có. PPU-100DP cấp nguồn bus và làm cầu nối DALI cho cả MRD-124S (standalone) và ON-MRD-124S (OS-NET wireless). Wireless mesh của ON-MRD-124S chạy độc lập qua OS-NET protocol, không liên quan đến DALI bus của PPU-100DP.

DALI driver điển hình tiêu thụ 2-5mA. Với 100mA từ PPU-100DP, lý thuyết cấp được 20-50 driver. Thực tế PPU-100DP thiết kế cho luminaire level (1 sensor gần 1 driver). Nếu cần cấp cho nhiều driver hơn, thêm DALI PSU bên ngoài.

SRP-280 chỉ cần trong bước cấu hình ban đầu (đặt control scheme, ngưỡng ánh sáng, delay time). Sau khi cài đặt xong, hệ thống vận hành tự động, không cần remote. SRP-280 không đi kèm, mua riêng.

PPU-100DP thiết kế nhỏ gọn để lắp trong junction box gần đèn, trong hộp kỹ thuật trên trần, hoặc trong vỏ luminaire có đủ chỗ. Không cần lắp trong tủ điện chính, có thể lắp phân tán tại từng điểm đèn.
