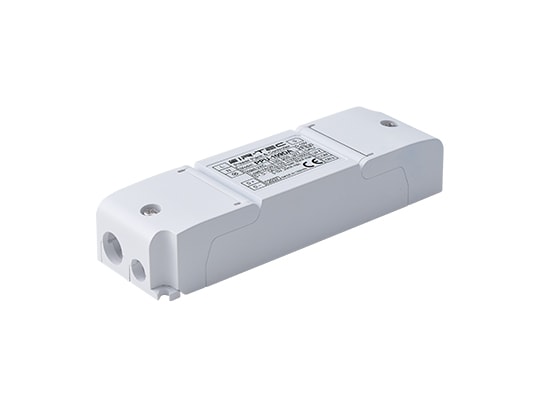

IR-TEC PPU-109DA Power Pack Đa Năng DALI/0-10V Relay 6A Cho Sensor MRD-124S
Không phải dự án nào cũng dùng DALI driver. Nhiều công trình văn phòng có driver 0-10V hoặc 1-10V, một số khu vực cần relay ON-OFF cho đèn không dimmable. PPU-109DA giải quyết tất cả trong một module: DALI Broadcast hoặc 0-10V chọn qua jumper, relay 6A tích hợp, HIC protection cho relay sống thọ với LED driver.

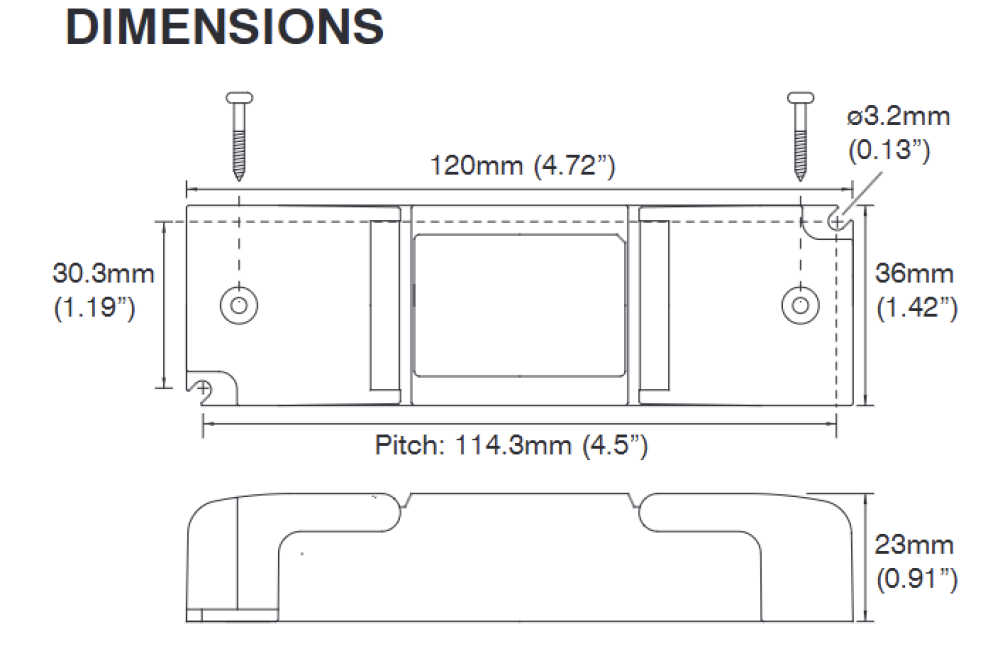

PPU-109DA là Power Pack and Controller cho sensor MRD-124S / ON-MRD-124S, nguồn 120-277VAC, relay 6A với Hybrid Switching technology. 4 cấu hình output khác nhau, phù hợp từ DALI driver đến 1-10V driver, 0-10V driver và tải non-dimmable. Cùng kích thước với PPU-100DP: 120x36x23mm.
PPU-109DA so với PPU-100DP khi nào cần model mạnh hơn
PPU-100DP là lựa chọn đúng khi hệ thống chỉ dùng DALI driver và không cần relay. PPU-109DA cần thiết khi:
| Tình huống | PPU-100DP | PPU-109DA |
|---|---|---|
| DALI driver | Có | Có |
| 0-10V / 1-10V driver | Không | Có |
| Relay ON-OFF (non-dimmable) | Không | Có |
| HIC protection cho LED inrush | Không | Có |
| Điều khiển quạt, motor | Không | Có |
Hybrid Switching (HIC) protection: tại sao relay cần được bảo vệ
LED driver có inrush current rất cao khi bật nguồn, thường từ 30-100A trong vài millisecond. Relay thông thường không thiết kế cho inrush lặp đi lặp lại, dẫn đến tiếp điểm bị hàn dính (welded) sau nhiều chu kỳ bật tắt.
PPU-109DA dùng Hybrid Switching technology: relay đóng mạch ở thời điểm điện áp AC qua zero-crossing, giảm đáng kể năng lượng hồ quang tại tiếp điểm. Spec: 84A inrush protection trong 16.7ms. Với hệ thống chiếu sáng bật tắt hàng ngày nhiều lần, tính năng này kéo dài tuổi thọ relay từ vài nghìn lên hàng chục nghìn chu kỳ.

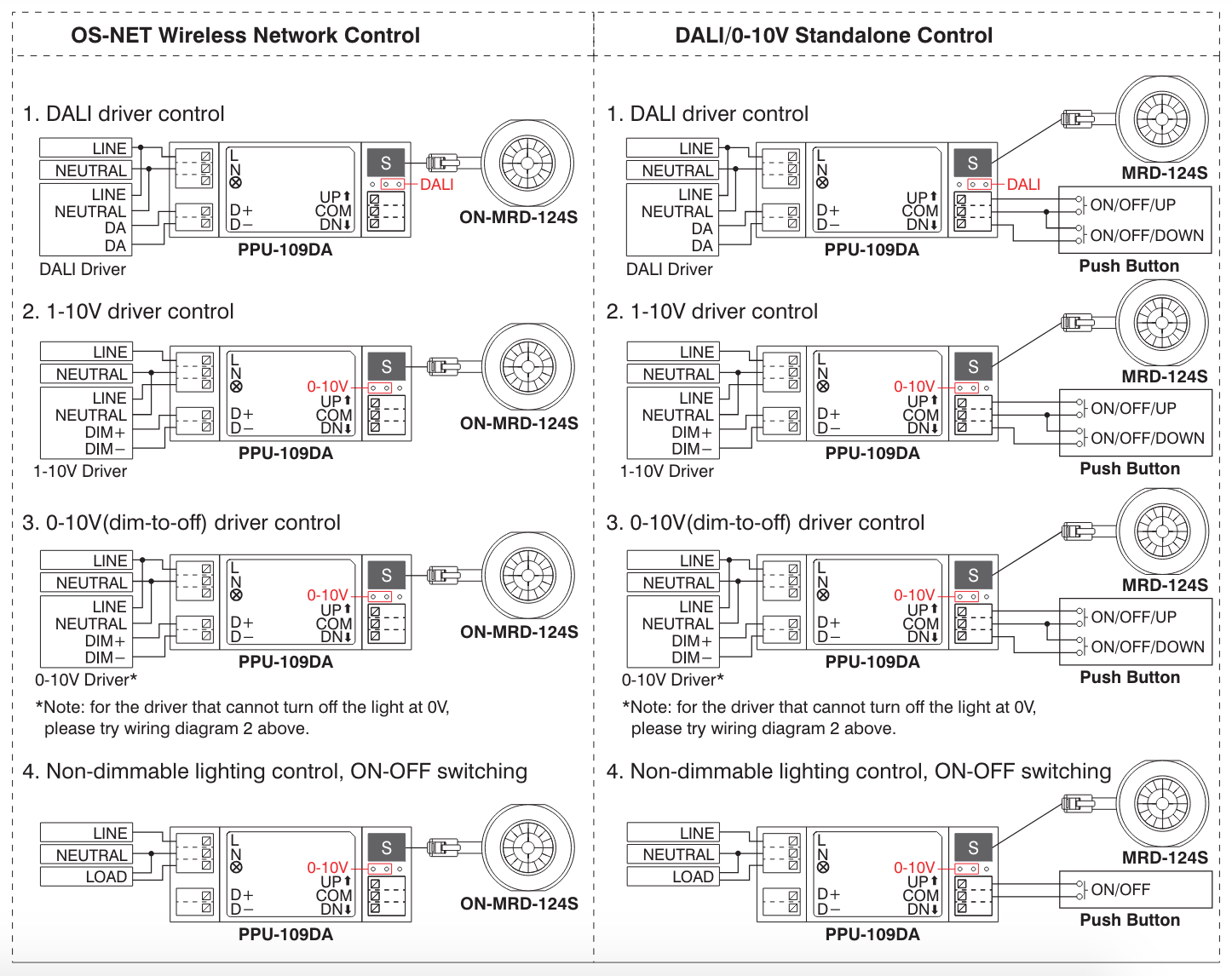

4 cấu hình kết nối PPU-109DA
Cấu hình 1: DALI driver
Output DA+/DA- phát DALI Broadcast đến DALI driver. Jumper set về "DALI". Tương tự PPU-100DP nhưng có thêm relay bảo vệ nguồn.
Cấu hình 2: 1-10V driver
Output DIM+ phát tín hiệu 0-10V analog đến 1-10V driver. Jumper set về "0-10V". Relay ON-OFF cấp mains cho driver khi có người, cắt khi vắng.
Cấu hình 3: 0-10V driver (dim-to-off)
Tương tự 1-10V nhưng driver tắt hoàn toàn khi signal về 0V. Nếu driver không tắt được ở 0V, dùng cấu hình 2 (relay ngắt mains).
Cấu hình 4: Non-dimmable (ON-OFF switching)
Relay đóng/mở mains trực tiếp cho đèn không dimmable, quạt, motor nhỏ. Không có dim control, chỉ có ON-OFF theo occupancy.

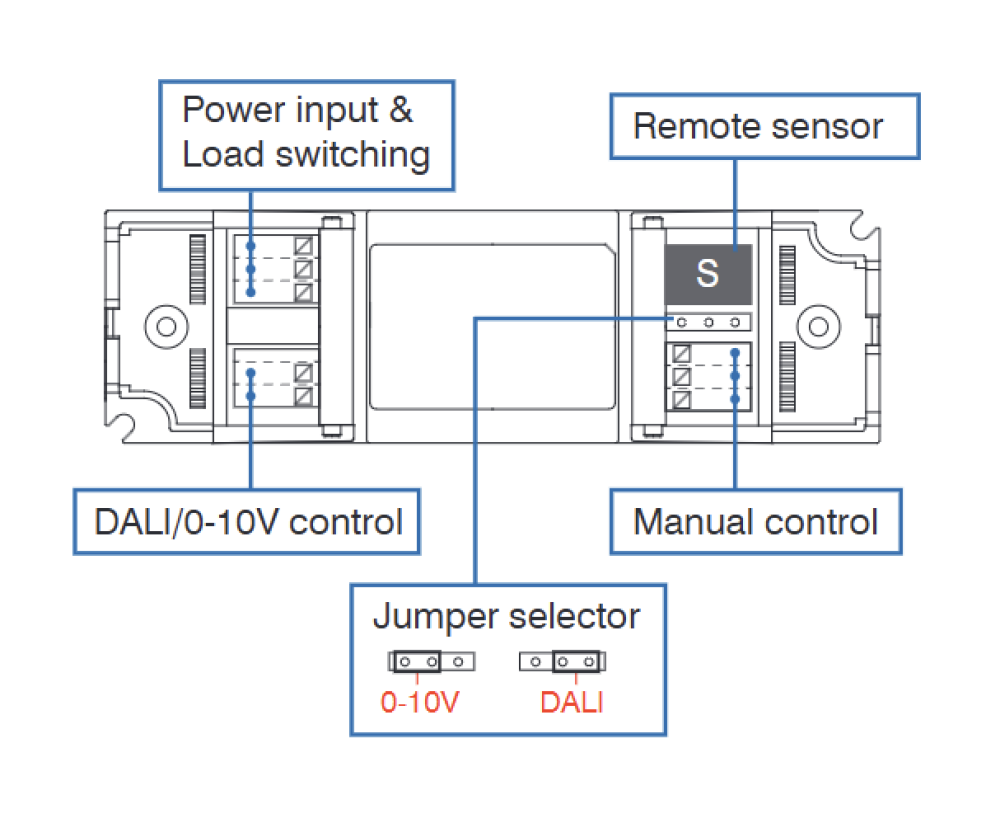

Chuyển đổi giữa cấu hình chỉ cần chuyển jumper vật lý trên bo mạch, không cần thay module.
Ứng dụng ngoài chiếu sáng
PPU-109DA còn dùng cho load control với sensor trigger:
- Motor quạt thông gió: bật quạt khi phát hiện người, tắt khi vắng sau delay
- VAV (Variable Air Volume) damper: điều tiết luồng khí theo occupancy
- Motorized damper: đóng mở theo trạng thái phòng
- Self-contained air conditioner: bật tắt AC theo có người hay không
Đây là ứng dụng ít được nhắc đến nhưng thực tế rất hay gặp trong văn phòng và hội trường: 1 sensor điều khiển cả đèn lẫn điều hòa cùng lúc qua PPU-109DA.
Khi nào nên / không nên chọn PPU-109DA
Nên chọn PPU-109DA khi:
- Driver là 0-10V hoặc 1-10V (không phải DALI)
- Cần relay ON-OFF cho đèn không dimmable
- LED driver có inrush cao, cần HIC protection cho relay bền
- Cần điều khiển tải phụ (quạt, motor, VAV) liên động với sensor chiếu sáng
- Muốn 1 module làm được nhiều vai trò (DALI, 0-10V, relay) mà sau này có thể chuyển cấu hình
Không nên chọn khi:
- Chỉ dùng DALI driver, không cần relay hay 0-10V: PPU-100DP đơn giản hơn và đủ dùng
- Tải relay lớn hơn 6A (1440W @240VAC): cần contactor ngoài, relay của PPU-109DA chỉ đóng coil
Kết luận
PPU-109DA là power pack đa năng cho sensor MRD-124S khi hệ thống cần 0-10V driver, relay ON-OFF, HIC protection hoặc điều khiển tải ngoài chiếu sáng. Cùng form factor với PPU-100DP nhưng nhiều tính năng hơn đáng kể. Jumper chuyển đổi DALI/0-10V linh hoạt, phù hợp công trình mixed driver. KNXStore phân phối PPU-109DA cùng MRD-124S. Liên hệ để tư vấn đúng cấu hình cho loại driver đang dùng trong dự án.
