SKU: INKNXDAI001I000
Bộ điều khiển máy lạnh cục bộ AC Daikin S21 KNX Intesis - INKNXDAI001I000
8.634.000 đ
(Giá đã bao gồm VAT)
Bộ điều khiển máy lạnh cục bộ AC Daikin S21 KNX Intesis - INKNXDAI001I000
8.634.000đ
- Xuất xứ: ES
- Giao hàng toàn quốc
Danh mục: Điều khiển máy lạnh, Điều khiển máy lạnh cục bộ

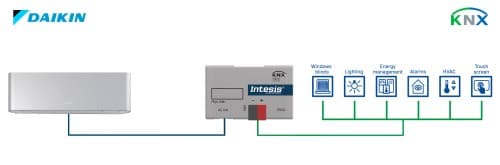

Biệt thự hoặc căn hộ đã có hệ KNX cho đèn và rèm, nhưng điều hòa lại là máy Daikin treo tường dân dụng, không có bus P1/P2 như dòng VRV. Chủ nhà vẫn muốn bật tắt, chỉnh nhiệt độ từ touch panel và cảnh "đi ngủ" tắt luôn điều hòa. Intesis INKNXDAI001I000 làm đúng việc đó: gateway cắm vào connector S21 trên board dàn lạnh, lấy nguồn từ KNX bus và đưa On/Off, mode, quạt, swing, setpoint, mã lỗi lên KNX dưới dạng group object chuẩn. Bài này tập trung vào những gì SI cần biết trước khi đặt hàng: khi nào đúng mã, lắp đặt thế nào, các tham số ETS hay bị bỏ sót và những giới hạn cần nói trước với chủ nhà.
INKNXDAI001I000 là gì

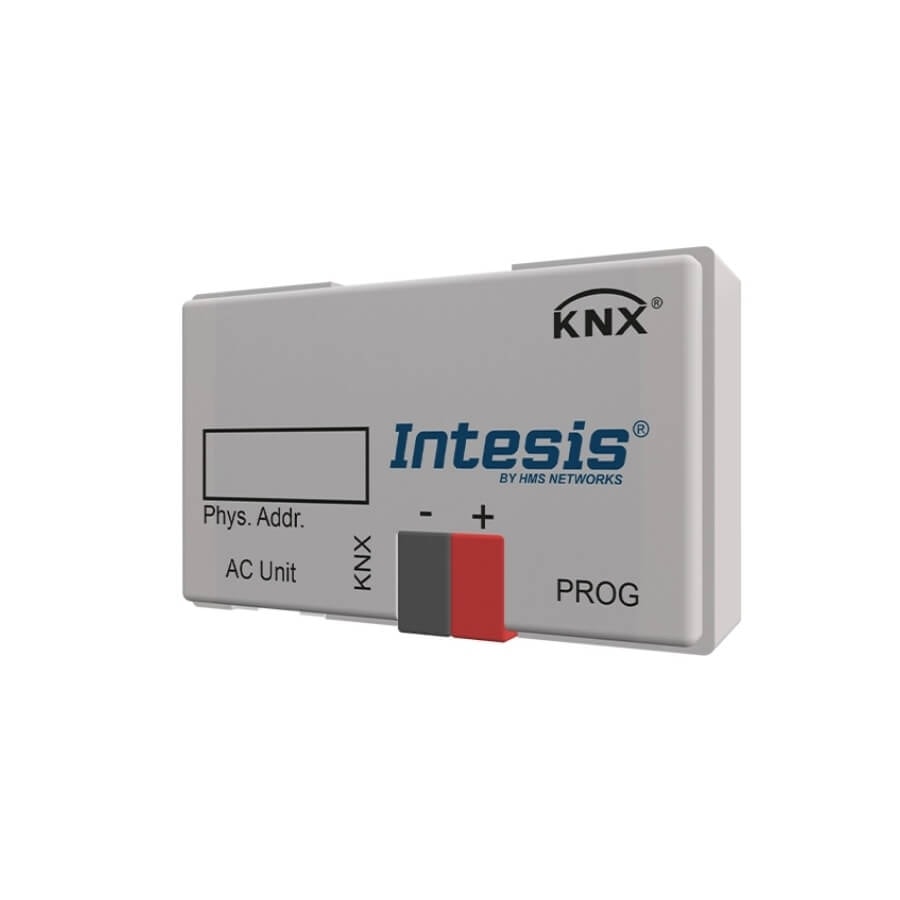

INKNXDAI001I000 là gateway KNX TP-1 do Intesis (HMS Networks) sản xuất, giao tiếp hai chiều với một dàn lạnh Daikin dòng Domestic (dân dụng) qua connector S21. Mỗi gateway phục vụ đúng 1 indoor unit. Mã đặt hàng cũ của thiết bị là DK-AC-KNX-1, vẫn còn gặp trong hồ sơ thầu và bản vẽ cũ.
S21 là cổng giao tiếp nằm trên PCB điều khiển của dàn lạnh Daikin dân dụng, khác hẳn P1/P2 của remote dây hay F1/F2 (DIII-NET) của hệ VRV. Nếu chưa quen phân biệt các cổng này, bài các chuẩn chân tín hiệu điều khiển trong máy lạnh tóm tắt khá đầy đủ.
Chọn đúng mã: I000 cho S21, R000 cho P1/P2
Đặt sai mã gateway điều hòa thì thiết bị về công trình không cắm được vào máy, nên phần này cần chốt ngay từ khảo sát. Với Daikin, Intesis tách theo điểm đấu chứ không theo công suất máy.
| Tiêu chí | INKNXDAI001I000 | INKNXDAI001R000 |
|---|---|---|
| Dòng Daikin | Domestic / Residential | VRV, Sky Air |
| Điểm đấu | Connector S21 trên board dàn lạnh | Bus P1/P2 (đường remote dây) |
| Cáp kết nối AC | Đi kèm, không được sửa độ dài | Không kèm, dùng cáp 2 dây tối đa 500 m |
| Remote song song | Remote IR của Daikin | Remote dây Daikin BRC (Master/Slave) |
| Fan speed | Auto + 5 cấp | 2 hoặc 3 cấp |
| Scene | 2 | 5 |
| Humidifying (URURU SARARA) | Có | Không |
| Mã cũ | DK-AC-KNX-1 | DK-RC-KNX-1 |
Quy tắc nhanh: máy treo tường dân dụng có socket S21 thì dùng Intesis INKNXDAI001I000; dàn lạnh VRV hoặc Sky Air có remote dây thì dùng Intesis INKNXDAI001R000. Cách tư duy "chọn theo cổng giao tiếp" này áp dụng cho cả các hãng khác, xem cách chọn gateway Intesis theo kiểu kết nối của máy lạnh.
Trước khi chốt đơn, kiểm tra model dàn lạnh trong danh sách tương thích mà Intesis công bố cho dòng Daikin Domestic, và mở thử một dàn lạnh mẫu để xác nhận board có socket S21 (theo kinh nghiệm của chúng tôi, đây là bước hay bị bỏ qua nhất khi khảo sát nhà phố).
Lắp đặt: cắm S21, không sửa cáp
Phần cứng của INKNXDAI001I000 đơn giản, nhưng có vài điểm bắt buộc theo installation sheet của Intesis.
Trình tự đấu nối
- Ngắt nguồn điện dàn lạnh và nguồn KNX bus.
- Mở mặt trước dàn lạnh, tìm socket S21 trên board điều khiển.
- Đầu nhỏ của cáp cắm vào cổng "AC Unit" trên gateway, đầu lớn cắm vào S21.
- Đấu KNX bus vào connector đỏ/xám, đúng cực tính.
- Cố định gateway và cáp vào vỏ nhựa dàn lạnh, tránh bộ phận chuyển động, ống dẫn chất lỏng và cáp động lực.
Cáp S21 đi kèm: không nối dài, không cắt ngắn
Installation sheet ghi rõ cáp kết nối AC dài 1.5 m và không được nối dài hay cắt ngắn, vì có thể gây lỗi giao tiếp. Hệ quả thực tế: gateway phải nằm trong dàn lạnh hoặc trong hộp nối ngay cạnh, không thể kéo về tủ điện tầng. Cáp cũng phải đi tách khỏi dây động lực và dây tiếp địa, không bó chung. Nếu lắp gateway bên ngoài dàn lạnh, cần có biện pháp chống tĩnh điện (ESD) cho thiết bị.
Điều này ảnh hưởng tới thiết kế: đường KNX bus phải đi tới tận vị trí từng dàn lạnh. Với nhà phố, nên đưa điểm chờ KNX lên trần gần dàn lạnh ngay giai đoạn đi ống, tránh phải đục lại sau khi hoàn thiện.
Cấu hình ETS: những tham số quyết định
ETS database tải từ website Intesis, đọc file README.txt trong gói zip để cài. Phần lớn tham số để mặc định là chạy, nhưng có vài tham số cần chốt ngay.
AC Unit type
User Manual nhấn mạnh phải chọn đúng loại dàn lạnh trong tab Parameters, mặc định là CONVENTIONAL. Đây là bước nên làm đầu tiên khi mở project, trước khi gán group address.
Kiểu object cho mode và thermostat
Tham số "Operating Mode Byte Object Type" cho chọn object Mode dạng Enumeration (0=Auto, 1=Heat, 2=Dry, 3=Fan, 4=Cool), object DPT 20.105 (HVAC Control Mode) hoặc cả hai. Gateway còn có object Heat/Cool DPT 1.100, setpoint DPT 9.001 và các object tăng giảm một bước cho setpoint, fan. Nhờ vậy gateway khớp với hầu hết KNX thermostat và màn hình mà không cần logic trung gian.
Virtual Temperature Control
Cảm biến hồi gió của máy treo tường đặt trên cao, thường đọc lệch so với vùng người ngồi. Bật "Virtual Temperature Control" cho phép dùng nhiệt độ từ KNX thermostat (object Ambient Temperature Virtual) và setpoint từ KNX (object Set Temperature Virtual). Gateway tự tính setpoint gửi xuống dàn lạnh theo công thức của Intesis:
Set Temperature A.C. = Set Temperature Virtual - (Ambient Temperature Virtual - Set Temperature Virtual) / 2
Ví dụ: người dùng đặt 25ºC trên KNX, cảm biến KNX đo 27ºC. Setpoint gửi xuống dàn lạnh là 25 - (27 - 25) / 2 = 24ºC, máy chạy mạnh hơn cho tới khi vùng người ngồi đạt nhiệt độ mong muốn. Khi bật chế độ này, không được ghi vào object Set Temperature A.C., object đó chỉ để đọc setpoint thực đang gửi xuống máy.
Window contact và trạng thái sau khi đóng cửa
Object Window (DPT 1.009) nhận tín hiệu tiếp điểm cửa. Cửa mở quá số phút đặt ở "Window minutes" (0 đến 30 phút) thì gateway tắt máy. Tham số "When window closes go to last state" quyết định đóng cửa xong máy tự bật lại theo lệnh On/Off cuối hay giữ tắt chờ lệnh mới. Với phòng ngủ có cửa ban công, chúng tôi thường đặt khoảng vài phút để tránh máy tắt khi chỉ mở cửa ra lấy đồ.
Remote IR và KNX chạy song song
Remote hồng ngoại của Daikin vẫn dùng bình thường song song với KNX, gateway cập nhật trạng thái lên bus khi người dùng bấm remote. Object Remote Control Enable cho phép khóa remote từ KNX: ghi 0 để khóa, 1 để mở lại (mặc định 1). Giá trị lưu trong EEPROM nên vẫn giữ sau mất điện, phù hợp phòng cho thuê hoặc homestay muốn giới hạn khách tự chỉnh.
Object Device Enable cũng lưu EEPROM: ghi 0 sẽ vô hiệu toàn bộ object của gateway trừ chính nó. Nếu đội vận hành vô tình gán nhầm group address vào object này, gateway trông như "chết" dù LED vẫn sáng, cần ghi lại 1 để bật lại.
Scene, tạo ẩm và giám sát lỗi
Hai scene lưu trên gateway
Gateway lưu tối đa 2 scene gồm Mode, Setpoint, Fan Speed, Swing và Humidifying Mode. Lưu và gọi qua object 1 byte DPT 18.001 (gửi 128/129 để lưu, 0/1 để gọi) hoặc qua object 1 bit riêng. Hai scene thường đủ cho cặp "ngủ" và "ban ngày"; kịch bản phức tạp hơn nên đặt trên KNX logic hoặc visualization.
Humidifying cho dòng URURU SARARA
Với máy Daikin URURU SARARA, gateway có thêm object Humidifying Mode: Off, Low, Standard, High, Continuous. Đổi operating mode thì Humidifying tự về Off, cần tính đến điều này khi thiết kế scene.
Mã lỗi 555 và bộ đếm giờ
Object Error (DPT 1.005) và Error Code 2 byte trả về mã lỗi Daikin. Mã 555 nghĩa là mất giao tiếp giữa gateway và dàn lạnh: kiểm tra cáp S21 cắm chặt hai đầu và cáp có bị nối, cắt hay không, trước khi nghi phần cứng. Object Time Counter đếm giờ chạy từ 0 đến 65535 giờ, ghi 0 để reset sau mỗi lần vệ sinh filter, đủ để lập lịch bảo trì trên visualization.
Khi nào nên và không nên dùng INKNXDAI001I000
Nên chọn khi:
- Nhà ở, biệt thự, căn hộ dùng điều hòa Daikin dân dụng có socket S21 và đã có KNX
- Muốn giữ remote IR Daikin cho người nhà, đồng thời điều khiển và giám sát trên KNX
- Cần window contact, khóa remote, dùng cảm biến nhiệt của KNX thermostat thay cho cảm biến trên dàn lạnh
Không nên chọn khi:
- Dàn lạnh là VRV hoặc Sky Air có remote dây: dùng INKNXDAI001R000 qua P1/P2
- Dự án nhiều dàn lạnh VRV cần gom tập trung: dòng 700 series như Intesis IN770AIRXXSO000 kết nối DIII-NET sẽ gọn hơn một gateway cho mỗi dàn
- Nhà không có KNX, chủ nhà chỉ cần điều khiển qua điện thoại hoặc trợ lý giọng nói: Intesis INWFIDAI001I100 dùng cùng cổng S21 nhưng đi Wi-Fi, không cần hạ tầng KNX
- Vị trí dàn lạnh không thể đưa KNX bus tới gần: cáp S21 không được nối dài nên gateway bắt buộc nằm sát dàn lạnh
Kết luận
Với nhà ở dùng điều hòa Daikin dân dụng và đã có KNX, Intesis INKNXDAI001I000 là cách đưa từng dàn lạnh lên KNX gọn nhất: cắm vào S21, lấy nguồn từ bus, giữ được remote IR và có đủ object cho thermostat, window contact, scene và giám sát lỗi.
Ba điểm cần làm đúng:
- Xác nhận model dàn lạnh có socket S21 và nằm trong danh sách tương thích trước khi đặt hàng
- Thiết kế điểm chờ KNX sát từng dàn lạnh, vì cáp S21 không được nối dài
- Chọn đúng AC Unit type trong ETS và quyết định sớm có dùng Virtual Temperature Control hay không
Nếu dàn lạnh là VRV, Sky Air hoặc nhà không có KNX, nên chọn mã khác như đã phân tích ở trên. Gửi KNXStore danh sách model dàn lạnh và mặt bằng bố trí để đội kỹ thuật kiểm tra tương thích và đề xuất phương án trước khi chốt BOQ.
