Trong các hệ thống HVAC hiện đại, việc điều khiển và giám sát các thiết bị lạnh – đặc biệt là máy lạnh dân dụng, thương mại và hệ VRF – ngày càng yêu cầu khả năng kết nối với hệ thống BMS, nhà thông minh hoặc nền tảng điều khiển từ xa. Đây là lúc Gateway Intesis phát huy vai trò quan trọng như một cầu nối giao tiếp giữa máy lạnh và hệ điều khiển trung tâm.

Chọn Gateway Intesis thế nào cho đúng loại máy lạnh 1

Tuy nhiên, mỗi hãng máy lạnh lại có giao thức riêng, sơ đồ chân kết nối khác nhau và không phải gateway nào cũng phù hợp. Nếu chọn sai loại, bạn có thể gặp sự cố như gateway không nhận thiết bị, mất kết nối, hoặc không khai thác hết tính năng của hệ thống.

Gateway Intesis là gì?

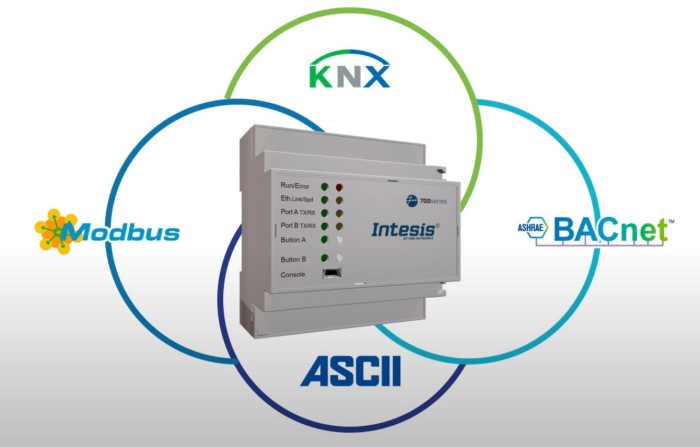

Gateway Intesis là một thiết bị truyền thông được thiết kế để kết nối các hệ thống máy lạnh của các hãng khác nhau (như Daikin, LG, Panasonic, Mitsubishi, v.v.) với các nền tảng điều khiển hoặc giám sát như:

  • BMS (Building Management System) – quản lý tòa nhà
  • Hệ thống nhà thông minh (KNX, Crestron, Control4, v.v.)
  • Điều khiển từ xa qua cloud
  • PLC hoặc hệ SCADA công nghiệp

Các máy lạnh, đặc biệt là dòng VRF/VRV, thường sử dụng giao thức truyền thông độc quyền, không tương thích trực tiếp với các hệ thống bên ngoài. Gateway Intesis giúp chuyển đổi giao thức này sang các chuẩn mở như:

  • Modbus RTU / TCP
  • BACnet MS/TP / IP
  • KNX
  • ASCII
  • Wi-Fi Cloud API
  • Hồng ngoại (IR) cho các máy không có cổng giao tiếp

Tại sao cần dùng Gateway Intesis trong HVAC?

  • Tích hợp dễ dàng với BMS hoặc nhà thông minh, điều khiển tập trung qua phần mềm hoặc app.
  • Tiết kiệm năng lượng, lập lịch hoạt động, tự động bật/tắt theo nhu cầu thực tế.
  • Theo dõi và cảnh báo lỗi từ xa, hạn chế downtime.
  • Tăng khả năng tự động hóa, liên kết với cảm biến, chiếu sáng, an ninh và các hệ thống khác.

Các loại giao thức điều khiển được Intesis hỗ trợ

Gateway Intesis hỗ trợ nhiều loại giao thức truyền thông khác nhau, phù hợp với các nền tảng BMS, nhà thông minh, và hệ thống điều khiển công nghiệp. Việc lựa chọn đúng giao thức sẽ đảm bảo gateway giao tiếp được với hệ thống bạn đang sử dụng.

Chọn Gateway Intesis thế nào cho đúng loại máy lạnh 2

Giao thức Mô tả chức năng Gateway Intesis
Modbus RTU / TCP

Gateway Intesis hoạt động ở chế độ thiết bị phụ (slave) trong giao thức Modbus RTU/TCP. Thiết bị nhận lệnh từ hệ thống điều khiển trung tâm, chuyển đổi dữ liệu sang ngôn ngữ của máy lạnh để giám sát trạng thái, điều khiển nhiệt độ, chế độ hoạt động, tốc độ quạt và báo lỗi theo thời gian thực.

BACnet/IP (Ethernet)

Khi dùng BACnet, Gateway Intesis cung cấp các đối tượng như AV (Analog Value), BV (Binary Value), AI/BI để hệ thống điều khiển truy xuất trạng thái và gửi lệnh điều khiển từng dàn lạnh một cách chính xác.

KNX

Gateway Intesis hỗ trợ giao tiếp trực tiếp với bus KNX, biến mỗi máy lạnh thành một thiết bị KNX để điều khiển qua các nền tảng như GIRA, Jung, Schneider KNX.

ASCII/IP

Gateway Intesis hỗ trợ giao tiếp ASCII qua TCP/IP, cho phép lập trình viên tích hợp trực tiếp với phần mềm riêng, dashboard giám sát hoặc API nội bộ, mở ra khả năng tích hợp linh hoạt ngoài các giao thức tiêu chuẩn.

Wi-Fi / Cloud

Gateway Intesis hỗ trợ kết nối Wi-Fi và truy cập qua nền tảng cloud, cho phép người dùng bật/tắt, thay đổi cài đặt, lập lịch, nhận cảnh báo lỗi qua ứng dụng điện thoại hoặc web dashboard. Phù hợp cho khách sạn, văn phòng nhỏ, nhà cho thuê hoặc chuỗi cửa hàng.

IR (Hồng ngoại)

Gateway Intesis IR học lệnh từ remote gốc và phát lại qua sóng hồng ngoại để điều khiển thiết bị. Tùy theo model, gateway IR có thể giao tiếp với BMS bằng Modbus, BACnet hoặc Wi-Fi, giúp tích hợp máy lạnh dân dụng cũ vào hệ thống điều khiển thông minh dễ dàng.

Các phương thức kết nối gateway với máy lạnh

Kết nối trực tiếp vào dàn lạnh

Đây là phương thức gateway được nối trực tiếp với một dàn lạnh indoor, thông qua cổng kỹ thuật của máy.

Chọn Gateway Intesis thế nào cho đúng loại máy lạnh 3

Áp dụng cho các hệ thống mà bạn cần điều khiển từng dàn lạnh riêng biệt. Mỗi gateway điều khiển chính xác 1 indoor unit.

  • Ưu điểm: Đơn giản, dễ kiểm soát từng máy.
  • Chân kết nối thường gặp: CN105 (Daikin), X35A (Panasonic), CN92 (Mitsubishi).
  • Ví dụ gateway: INMBSDAI001R000 (Modbus – Daikin indoor).

Kết nối vào đường truyền bus hệ thống (multi indoor)

Phương thức này cho phép gateway kết nối vào bus giao tiếp chung của hệ VRF/VRV để điều khiển nhiều dàn lạnh cùng lúc (từ 16 đến 128 indoor tùy model).

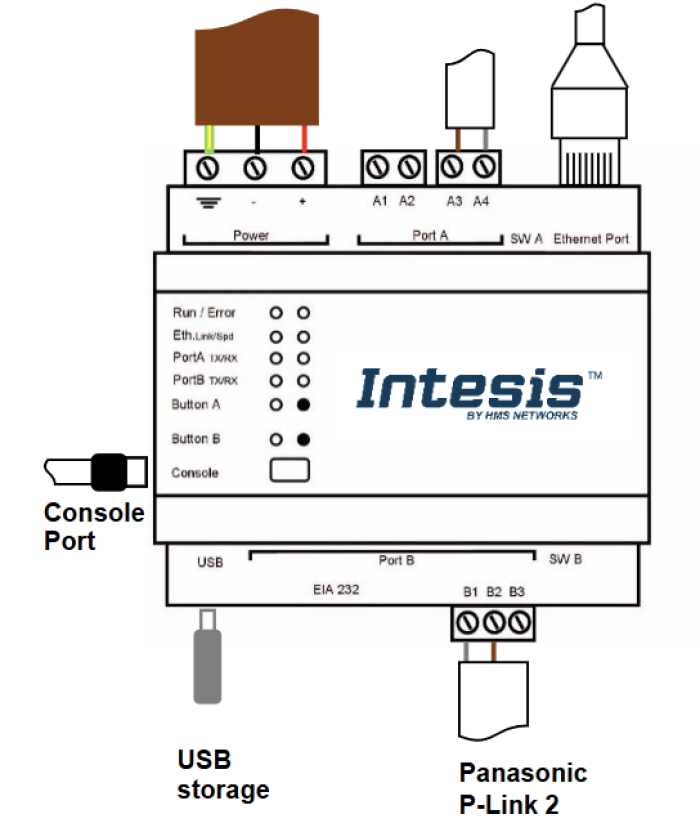

Chọn Gateway Intesis thế nào cho đúng loại máy lạnh 4

Gateway sẽ bắt tín hiệu bus như remote trung tâm.

  • Ưu điểm: Tối ưu dây, chi phí thấp, kiểm soát tập trung.
  • Chân kết nối thường gặp: F1/F2 (Daikin), P1/P2 (Panasonic), M-NET (Mitsubishi).

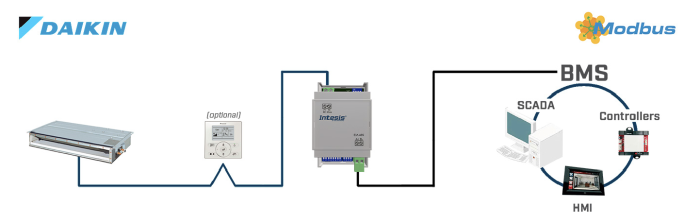

  • Ví dụ gateway: INMBSDAI128O000 (Modbus – Daikin VRV, 128 indoor).

Kết nối qua hồng ngoại (IR)

Chọn Gateway Intesis thế nào cho đúng loại máy lạnh 5

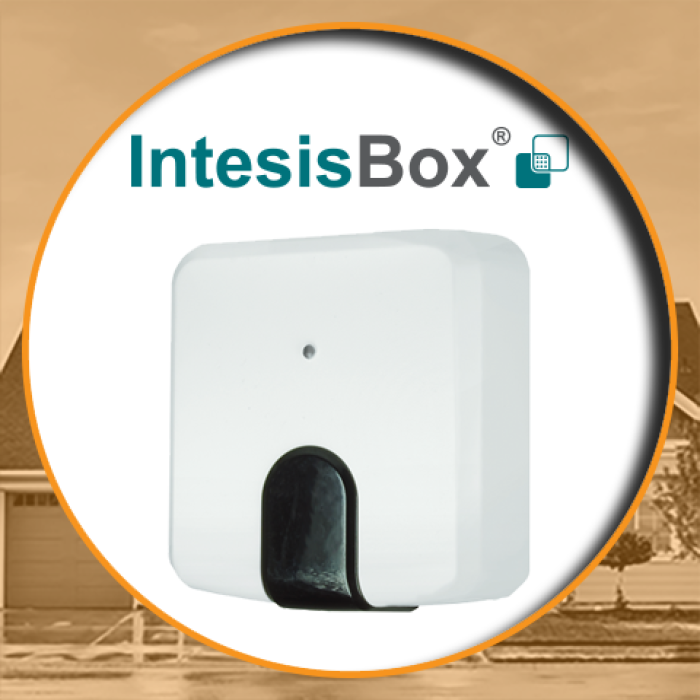

Dành cho các máy lạnh dân dụng không có cổng giao tiếp nội bộ. Gateway IR sẽ được gắn đối diện mắt nhận tín hiệu trên indoor unit, và phát lệnh đã được học từ remote gốc.

  • Ưu điểm: Không cần mở máy, không đi dây bus.
  • Hạn chế: Một chiều, không lấy được trạng thái máy.
  • Ví dụ gateway: INWMPUNI001I000 (IR – Modbus/BACnet).

Kết nối qua tín hiệu khô (Dry Contact)

Một số máy lạnh hỗ trợ chân tín hiệu rơ-le cho các chức năng cơ bản như bật/tắt, chọn chế độ, báo lỗi. Gateway hoặc thiết bị ngoài có thể điều khiển máy lạnh qua các chân DI/DO này mà không cần giao thức truyền thông.

  • Ưu điểm: Cấu hình đơn giản.
  • Hạn chế: Không hỗ trợ trạng thái nâng cao (nhiệt độ, lỗi chi tiết...).
  • Ứng dụng: Hệ khách sạn, phòng họp dùng công tắc thẻ từ.

Những lưu ý quan trọng khi kết nối Gateway Intesis với máy lạnh

Để kết nối gateway Intesis đúng cách, bạn cần xác định chân giao tiếp (terminal / port) mà máy lạnh sử dụng để truyền và nhận tín hiệu điều khiển. Mỗi hãng và dòng máy có chuẩn giao tiếp riêng, được đặt tên khác nhau như F1/F2, P1/P2, S21, M1/M2, CN105, v.v. Việc đấu nối sai chân có thể khiến gateway không hoạt động hoặc gây lỗi hệ thống.

Kiểm tra tài liệu kỹ thuật (manual) của máy lạnh

Bước đầu tiên là kiểm tra datasheet hoặc installation manual của model máy lạnh cụ thể. Tại phần sơ đồ đấu nối (wiring diagram), bạn sẽ thấy rõ:

  • Các cổng giao tiếp hỗ trợ
  • Ký hiệu chân
  • Vị trí terminal block hoặc socket (CNxx)

Xác định rõ chân giao tiếp theo hãng

Chân giao tiếp

Hãng

Chức năng chính

F1 / F2

Daikin

Bus giữa indoor ↔ outdoor / gateway

CN105 / CN1

Daikin

Cổng phụ kiện kết nối gateway 1:1

P1 / P2

Panasonic

Bus indoor ↔ remote trung tâm / gateway

S21 / S22

Panasonic

Cấp nguồn và giao tiếp remote có dây

X35A / X33A

Panasonic

Terminal đấu gateway hoặc điều khiển ngoài

M1 / M2 (M-NET)

Mitsubishi Electric

Bus M-NET cho gateway, remote, central controller

CN92 / CN91

Mitsubishi Electric

Cổng kết nối phụ kiện và điều khiển

PQ / PI

LG

Bus cho remote và gateway

CN_BUS / PI485

LG

Giao tiếp RS485, tùy dòng

AB

Toshiba

Bus giao tiếp chính

TB3 / TB7

Toshiba

Terminal đấu tín hiệu ngoài (on/off, lỗi)

A / B

Nhiều hãng

Chân truyền RS485 (Modbus/BACnet native)

Phân biệt theo loại kết nối máy lạnh

  • Gateway 1:1 nối indoor → Dùng chân như: CN105, X35A, CN92
  • Gateway nối vào bus hệ thống → Dùng: F1/F2, P1/P2, M1/M2, AB
  • Gateway IR → Không dùng chân, chỉ cần mắt IR đối diện indoor
  • Tín hiệu khô (Dry contact) → Dùng chân như: S21, TB3, X1/X2

Lựa chọn gateway đúng theo từng hãng máy lạnh

Mỗi hãng máy lạnh sử dụng giao thức và chân giao tiếp riêng biệt, vì vậy bạn cần chọn đúng model gateway Intesis tương thích với hãng và dòng máy cụ thể.

Intesis cung cấp nhiều loại gateway phù hợp với cả hệ dân dụng và hệ VRF, hỗ trợ các giao thức như Modbus, BACnet, KNX, ASCII hoặc Wi-Fi.

Hãng máy lạnh Cổng kết nối Hệ máy hỗ trợ Model gateway KNX tương thích Ghi chú
Daikin CN105 hoặc F1/F2 VRV, SkyAir, dân dụng INKNXDAI001R100 – 1:1 Kết nối trực tiếp dàn lạnh
Mitsubishi Electric (City Multi) M-NET (M1/M2) hoặc CN92 City Multi VRF INKNXMIT001R100 – 1:1

Hỗ trợ đầy đủ trạng thái và mã lỗi

Panasonic PACi / ECOi X35A hoặc P1/P2 (tuỳ model) PACi, ECOi (thương mại) INKNXPAN001R100 – 1:1 Cấu hình bằng ETS hoặc MAPS
LG PI/PQ hoặc CN_BUS Multi V, VRF INKNXLG001R100 – 1:1 Đấu nối trực tiếp indoor
Samsung RS485 (tuỳ model) DVM, CAC INKNXSAM001R100 – 1:1 Đấu indoor unit
Máy lạnh không có cổng giao tiếp (dùng IR) Không có (IR) Máy lạnh dân dụng không hỗ trợ giao tiếp nội bộ INKNXUNI001I100 – Universal IR qua KNX

Gateway học lệnh từ remote IR và phát lại, áp dụng đa hãng

Lưu ý khi chọn Gateway KNX

  • Kiểm tra model dàn lạnh có nằm trong danh sách hỗ trợ của gateway không
  • Với hệ VRF, thường chỉ hỗ trợ kết nối 1:1 cho từng indoor
  • Nếu dùng nhiều indoor, cần dùng nhiều gateway tương ứng (trừ khi hãng cho phép gateway multi, rất hiếm với KNX)

Cách tra cứu gateway chính xác trên website Intesis

Việc lựa chọn đúng gateway Intesis cho từng model máy lạnh có thể gây khó khăn nếu bạn không nắm rõ cổng kết nối, giao thức hoặc khả năng tương thích. May mắn là Intesis cung cấp một công cụ chính thức giúp bạn tra cứu nhanh và chính xác model gateway phù hợp chỉ trong vài bước đơn giản.

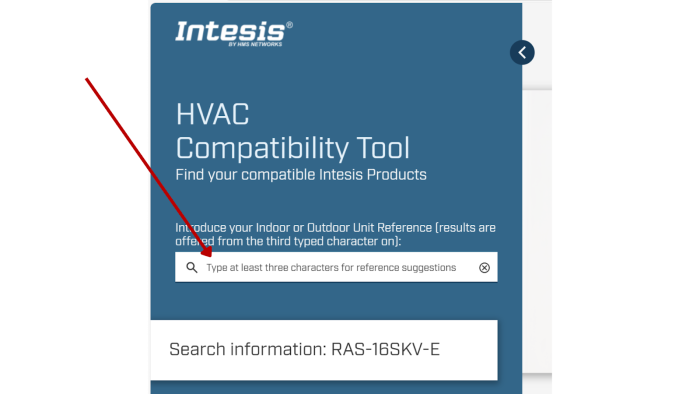

Vào trang chính thức: Home | HVAC Compatibility Tool

Chọn Gateway Intesis thế nào cho đúng loại máy lạnh 6

Đây là công cụ do chính HMS Networks (Intesis) phát triển, cập nhật liên tục các model mới và tương thích kỹ thuật.

Khuyến nghị kỹ thuật từ đội ngũ kỹ sư KNXStore

Việc lựa chọn đúng gateway Intesis không chỉ giúp máy lạnh hoạt động ổn định trong hệ thống điều khiển tự động, mà còn đảm bảo khả năng tương thích lâu dài, dễ bảo trì và mở rộng về sau. Đặc biệt với các dự án sử dụng chuẩn KNX, gateway Intesis đóng vai trò then chốt trong việc kết nối giữa thế giới HVAC và hệ KNX smart home.

Tại KNXStore, chúng tôi khuyến nghị:

  • Luôn xác định rõ thông tin thiết bị đầu vào
  • Ưu tiên dùng gateway Intesis chính hãng
  • Tra cứu đúng model trước khi đặt hàng
  • Hạn chế dùng gateway hồng ngoại IR nếu hệ thống cần dữ liệu 2 chiều

Tại KNXStore, chúng tôi cung cấp đầy đủ các dòng Intesis KNX Gateway chính hãng, hỗ trợ kỹ thuật đầu dự án, cấu hình ETS, và giải pháp kết nối HVAC chuẩn KNX cho các kỹ sư hệ thống và đơn vị thi công nhà thông minh trên toàn quốc.
