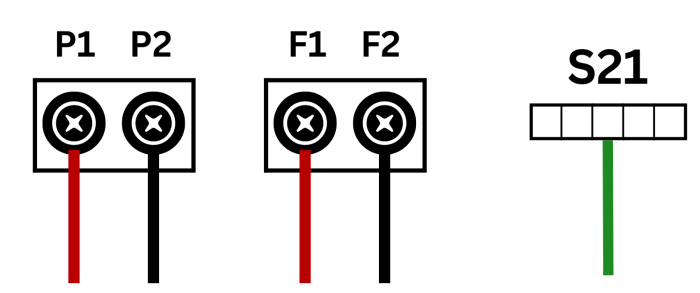

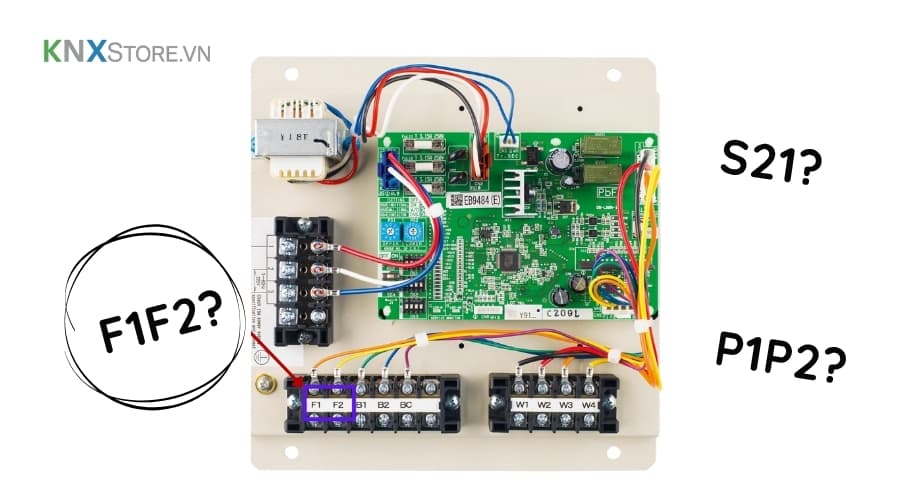

Các chuẩn chân điều khiển thông dụng trong máy lạnh: S21, P1P2, F1F2

Khi làm việc với máy lạnh hiện đại – đặc biệt là các dòng máy Inverter, multi-split hoặc hệ thống VRV/VRF, kỹ thuật viên thường sẽ gặp các chân tín hiệu như S21, P1P2, F1F2 trên bo mạch dàn lạnh hoặc dàn nóng. Đây là những đường dây quan trọng, dùng để truyền tín hiệu điều khiển, giao tiếp dữ liệu hoặc phản hồi cảm biến giữa các thành phần trong hệ thống.

Bài viết này sẽ tổng hợp các chuẩn chân điều khiển điện áp thấp phổ biến nhất hiện nay, thường gặp trong máy lạnh inverter dân dụng.

Chuẩn P1 – P2 cho điều khiển máy lạnh

Cổng P1-P2 là gì?

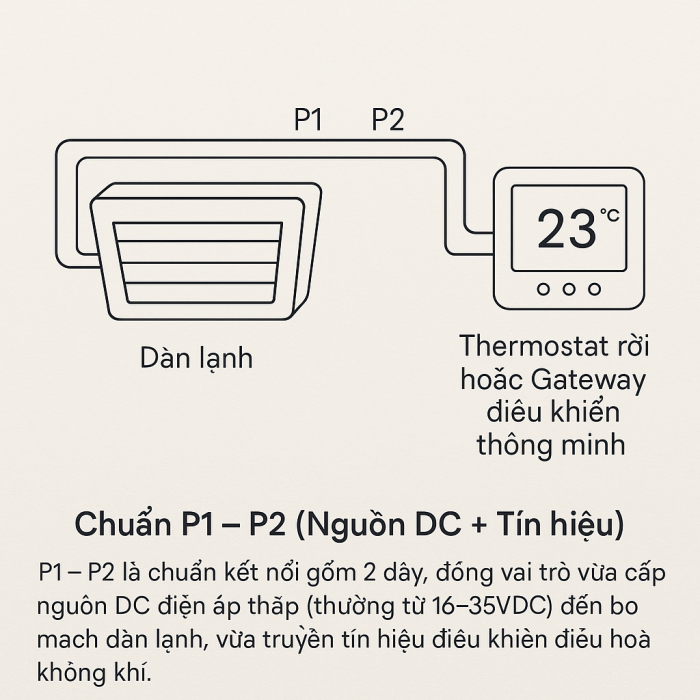

P1 – P2 là chuẩn kết nối gồm 2 dây, đóng vai trò vừa cấp nguồn DC điện áp thấp (thường từ 16–35VDC) đến bo mạch dàn lạnh, vừa truyền tín hiệu điều khiển điều hoà không khí. Chuẩn này thường được sử dụng để kết nối từ dàn nóng đến dàn lạnh, hoặc từ dàn lạnh ra Thermostat rời hoặc gateway điều khiển thông minh.

Thiết kế này giúp tối giản hóa hệ thống dây dẫn, chỉ cần 2 dây để truyền cả điện năng và dữ liệu điều khiển, rất phù hợp với các ứng dụng dân dụng và thương mại nhỏ.

Chuẩn P1 – P2 được sử dụng rất phổ biến trong nhiều dòng máy lạnh tại thị trường Việt Nam, đặc biệt là Daikin, LG, Reetech, Nagakawa, v.v.. Đây cũng là chân giao tiếp mặc định để kết nối với thiết bị điều khiển rời như bộ Airzone Aidoo KNX, Sky Intesis - INKNXDAI001R000, hoặc các bộ điều nhiệt thông minh trong hệ thống nhà thông minh Matter Threads và Wifi.

Chức năng của cổng P1–P2:

• Cấp nguồn DC thấp cho bo mạch hoặc thiết bị kết nối ngoài (Thermostat/gateway).
• Truyền lệnh điều khiển hai chiều giữa dàn lạnh và thiết bị điều khiển ngoài.
  Thường sử dụng trong hệ thống Inverter hoặc VRV/VRF dân dụng.

Hãng sử dụng cổng P1-P2: Daikin.

Dấu hiệu để nhận biết cổng P1-P2

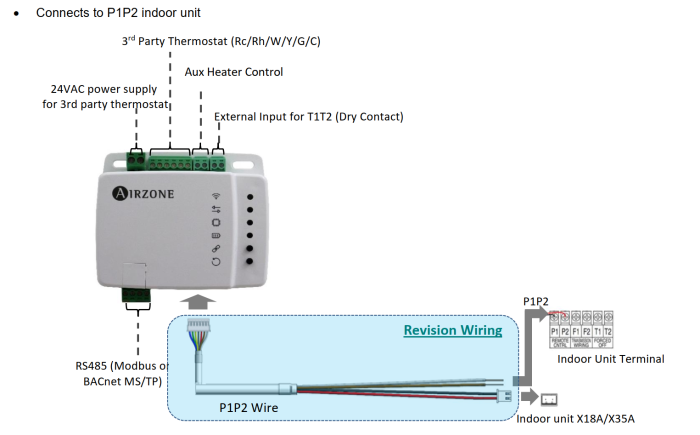

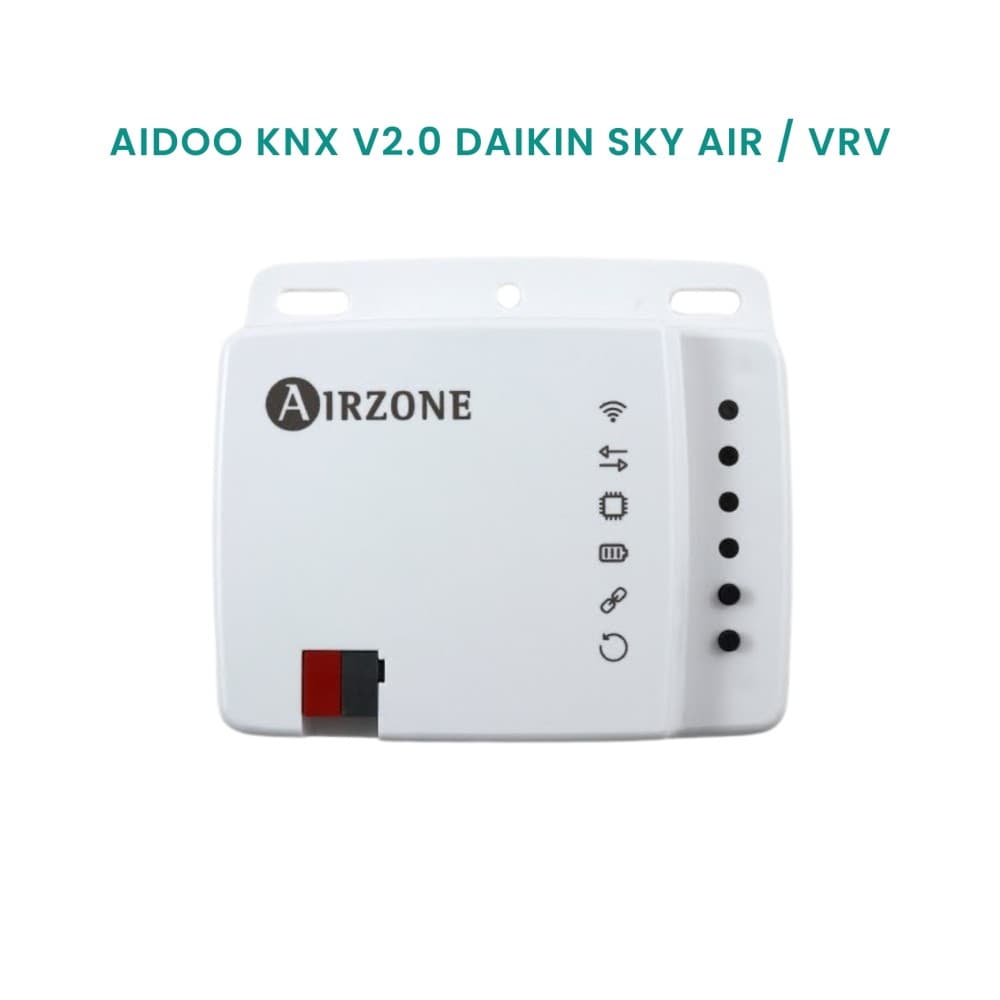

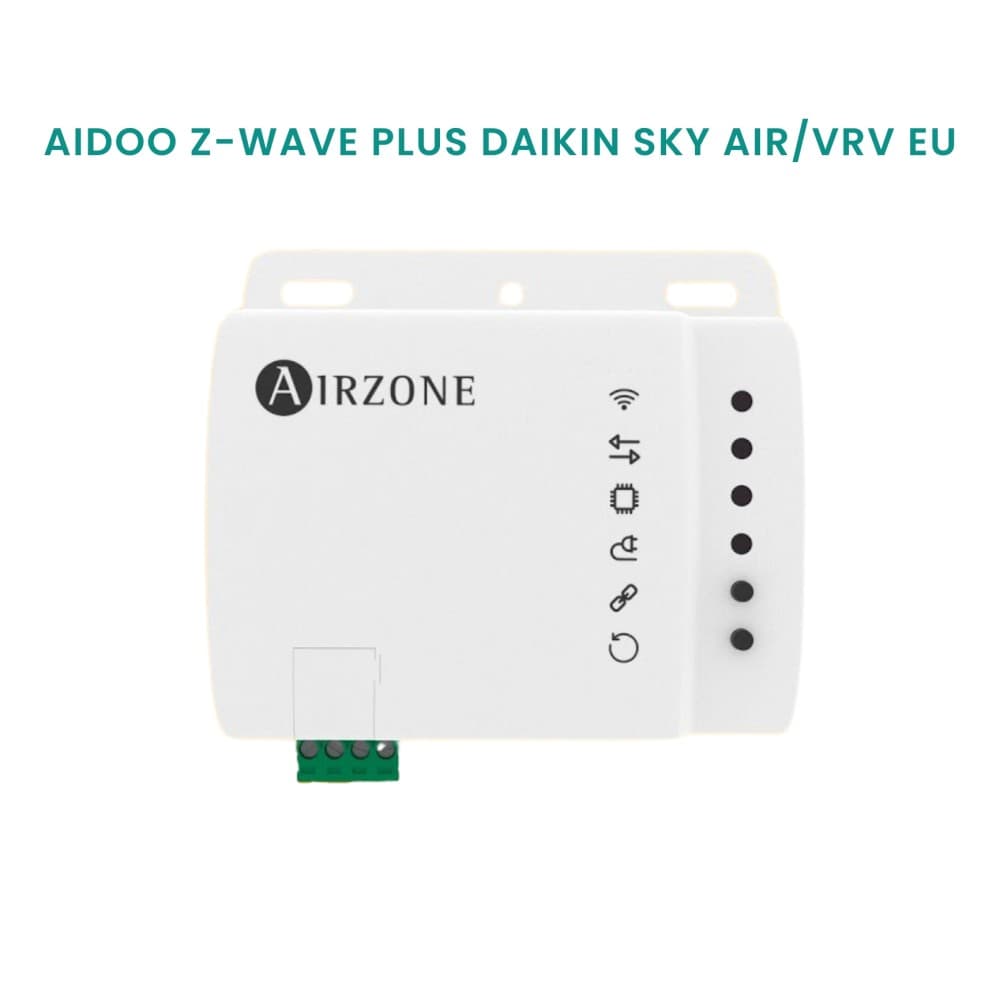

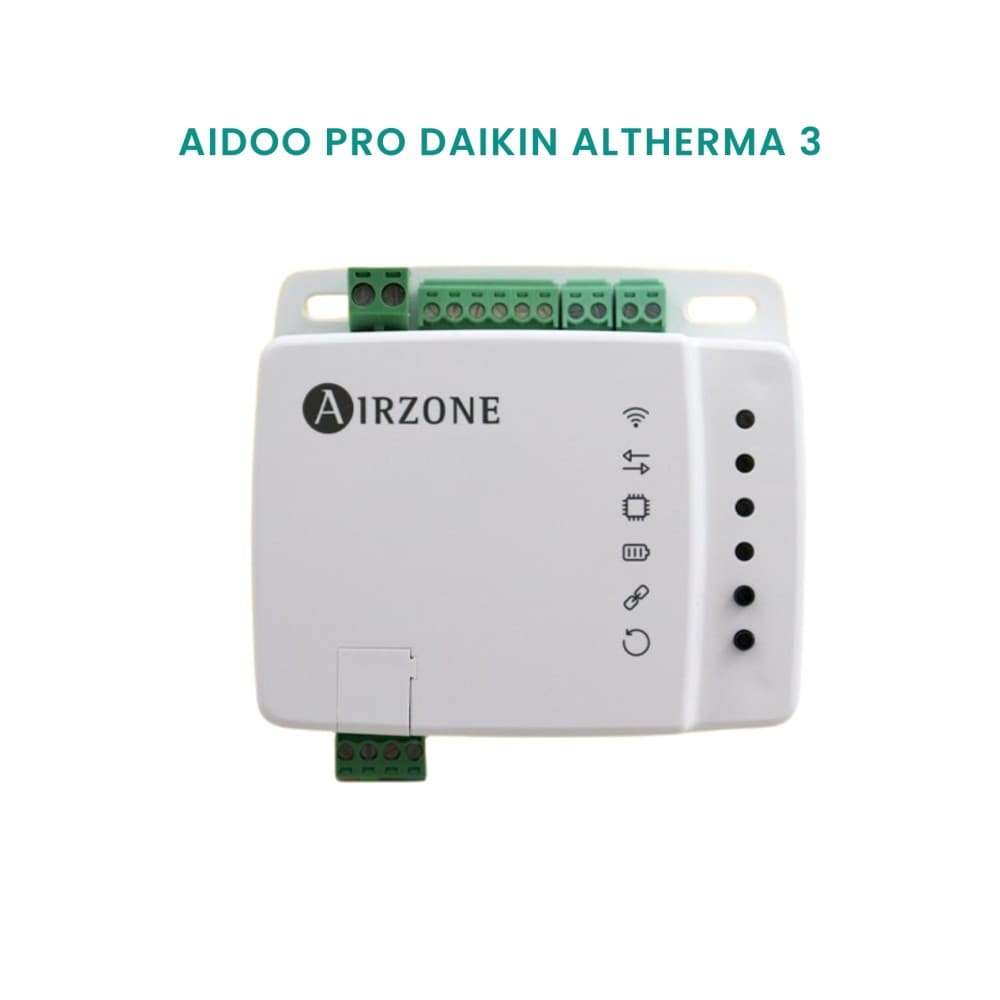

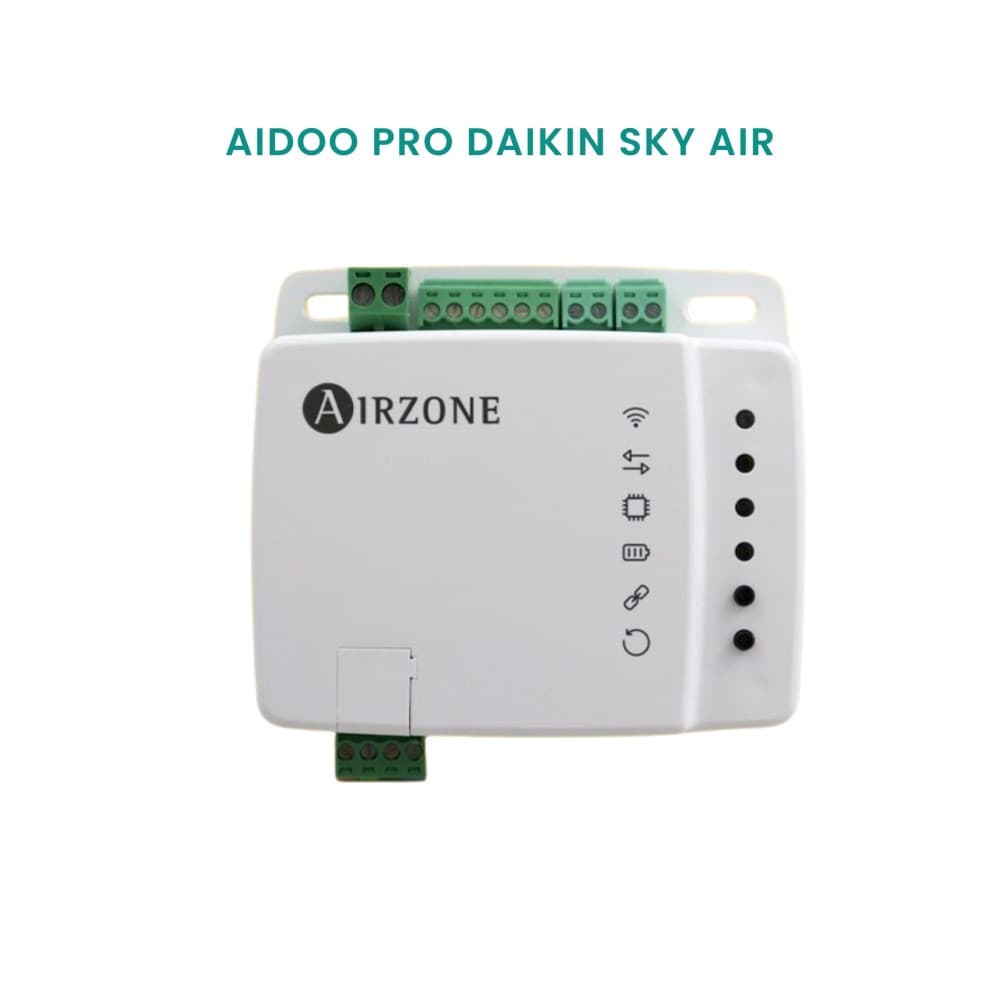

Các bộ điều khiển máy lạnh có cổng P1-P2

Trong các hệ thống điều hòa Inverter hiện đại của Daikin, cổng P1–P2 là một chuẩn kết nối đặc trưng, được thiết kế để truyền tín hiệu điều khiển và cấp nguồn DC thấp chỉ qua 2 dây. Đây là đường truyền nội bộ độc quyền giữa các thiết bị trong hệ thống, thường dùng để kết nối từ dàn lạnh đến dàn nóng, hoặc từ dàn lạnh đến các bộ điều khiển ngoài như thermostat rời, gateway thông minh, hay thiết bị điều khiển nhà thông minh.

Khác với nhiều hãng khác sử dụng các chuẩn truyền thông riêng, chỉ Daikin áp dụng chuẩn P1–P2 cho mục đích kết nối này. Đường tín hiệu này không chỉ giúp giảm số lượng dây dẫn khi thi công, mà còn đảm bảo độ ổn định cao, đặc biệt trong các hệ thống cần điều khiển tập trung.

Ngoài chức năng truyền lệnh điều khiển (bật/tắt, chế độ, nhiệt độ, tốc độ quạt), P1–P2 còn cấp nguồn trực tiếp cho các thiết bị ngoại vi như remote có dây, bộ điều khiển Matter, hoặc các thiết bị như Airzone Aidoo, Intesis gateway, giúp đơn giản hóa hệ thống và giảm chi phí triển khai. Nhờ đó, chuẩn P1–P2 là lựa chọn lý tưởng trong các công trình nhà ở cao cấp, khách sạn, văn phòng, hoặc hệ thống có yêu cầu tích hợp với BMS hoặc nền tảng điều khiển thông minh.

Chuẩn F1 – F2 cho điều khiển máy lạnh

Cổng F1 – F2 là gì?

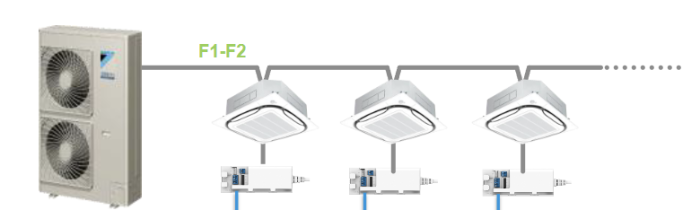

F1 – F2 là chuẩn tín hiệu giao tiếp số độc lập giữa dàn lạnh và dàn nóng trong các hệ thống máy lạnh inverter, đặc biệt là dòng VRV trung tâm.
Không mang nguồn, F1 – F2 chỉ dùng để truyền lệnh điều khiển và phản hồi trạng thái, hoạt động trên nền tảng truyền thông số nội bộ độc quyền của từng hãng (thường dạng non-standard RS485).

Chuẩn này được sử dụng phổ biến bởi Daikin máy lạnh cao cấp do tính ổn định và khả năng đồng bộ nhiều dàn lạnh trong hệ thống lớn.

Chức năng của cổng F1 – F2:

• Truyền tín hiệu lệnh từ dàn lạnh đến dàn nóng (và ngược lại)
• Đồng bộ hoạt động các dàn lạnh trong hệ VRV(multi indoor)
• Truyền dữ liệu về nhiệt độ, tốc độ quạt, lỗi, cảm biến

Hãng sử dụng phổ biến cổng F1 – F2: Daikin VRV / Multi, Toshiba VRF, Mitsubishi Electric & Heavy, Panasonic Inverter dạng module.

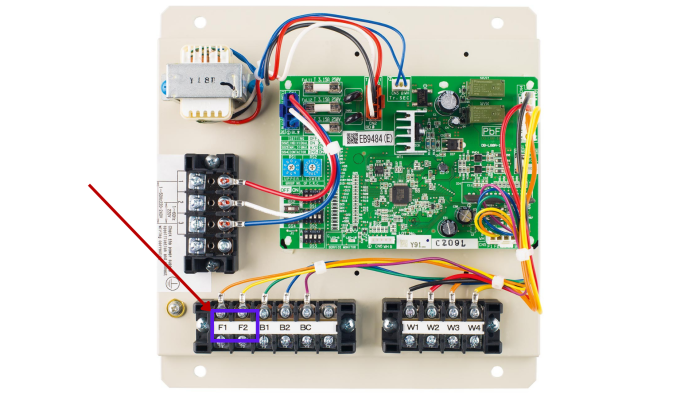

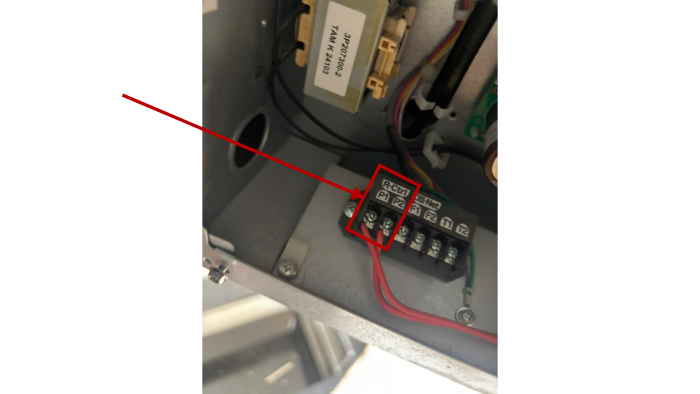

Dấu hiệu để nhận biết cổng F1 – F2

Các bộ điều khiển máy lạnh có cổng F1 – F2

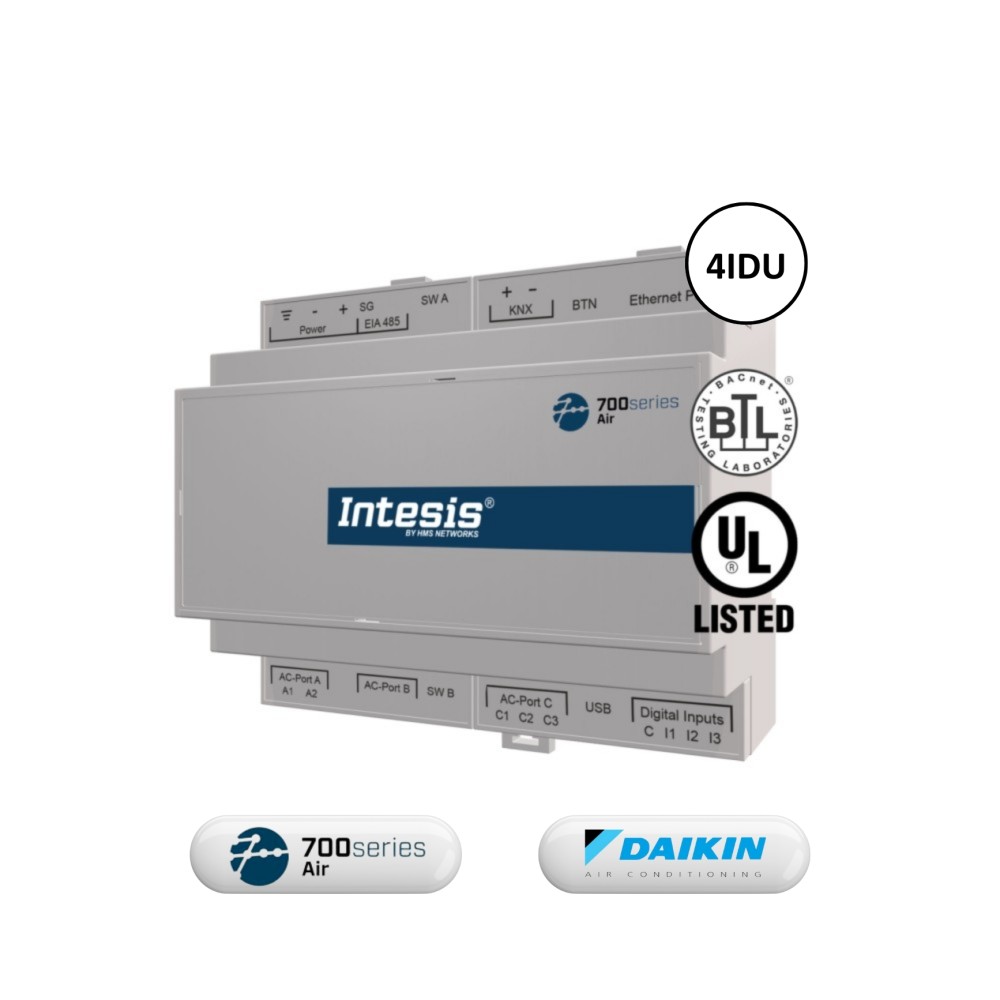

Các bộ điều khiển máy lạnh có cổng F1 – F2 như KAC001 và KAC008 là giải pháp trung tâm lý tưởng để kết nối và điều khiển các hệ thống điều hòa trung tâm VRV/VRF, đặc biệt là Daikin, Toshiba, Mitsubishi Electric và Panasonic. Chuẩn F1 – F2 cho phép truyền tín hiệu điều khiển hai chiều giữa dàn lạnh và bộ điều khiển trung tâm, giúp đồng bộ hoạt động và phản hồi trạng thái thiết bị

Bộ điều khiển KAC001 hỗ trợ kết nối trực tiếp với bus giao tiếp nội bộ của từng hãng (như DIII-NET của Daikin), sau đó chuyển đổi sang các giao thức tiêu chuẩn như RS485/Modbus, giúp dễ dàng tích hợp vào hệ thống BMS hoặc nhà thông minh. Trong khi đó, phiên bản nâng cấp KAC008 hỗ trợ thêm các giao thức như KNX, RS232, TCP/IP, tích hợp logic điều khiển và cấu hình từ xa, phù hợp cho các công trình lớn và đa hệ thống. Cả hai dòng thiết bị đều giúp tối ưu khả năng điều khiển tập trung, giám sát toàn diện và tiết kiệm dây dẫn khi triển khai hệ HVAC quy mô lớn.

Chuẩn S21 cho điều khiển máy lạnh

Cổng S21 là gì?

Chuẩn S21 trong hệ thống điều khiển máy lạnh là dạng tín hiệu điều khiển số một chiều hoặc hai chiều, thường ký hiệu là S21 – G, cho phép giao tiếp giữa bo mạch dàn lạnh và các thiết bị điều khiển ngoài như gateway thông minh, thermostat rời, hoặc module Wi-Fi. Chân S21 mang tín hiệu điều khiển (như bật/tắt, chế độ, nhiệt độ), còn chân G (Ground) đóng vai trò làm mass tham chiếu.

Dễ dàng nhận biết cổng này qua ký hiệu S21 và G/COM gần khu vực bo tín hiệu, đặc biệt khi có dây kết nối đến module điều khiển rời như Airzone Aidoo, Intesis, hoặc bộ Zigbee retrofit. Nhờ khả năng truyền tín hiệu đơn giản, ổn định và hỗ trợ nhiều thiết bị bên thứ ba, chuẩn S21 rất phù hợp cho các ứng dụng điều hòa dân dụng cao cấp, văn phòng, và các công trình tích hợp điều khiển thông minh.

Chức năng của cổng S21:

• Giao tiếp tín hiệu điều khiển đơn giản giữa dàn lạnh và thiết bị ngoài (bật/tắt, chế độ, nhiệt độ).
• Thường được tích hợp trong các module điều khiển Wi-Fi hoặc bộ kết nối thông minh cho hệ split, multi hoặc VRV dân dụng.
• Cho phép kết nối đến các hệ như: BACnet, Modbus, 3rd-party thermostat, hoặc App điều khiển từ xa.

Hãng sử dụng phổ biến cổng S21: Daikin residential inverter, Midea, Casper, Aqua, Funiki inverter, và một số dòng máy khác.

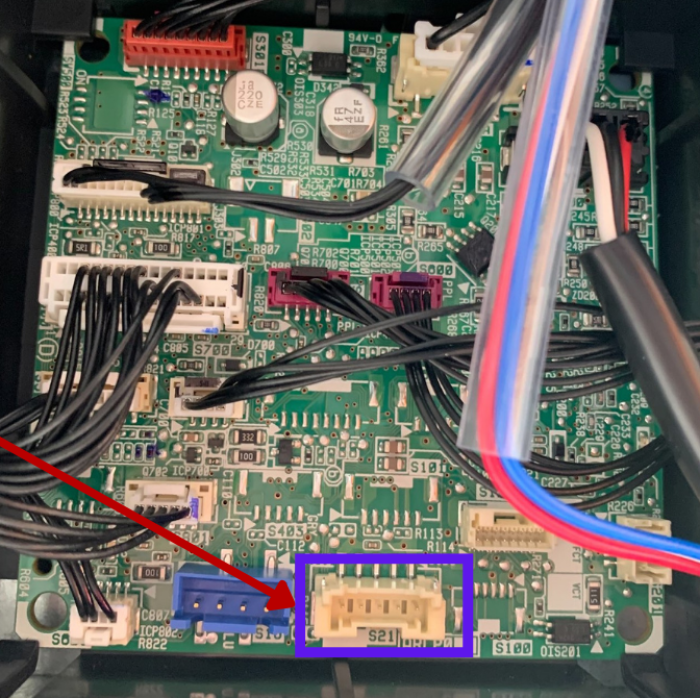

Dấu hiệu để nhận biết cổng S21

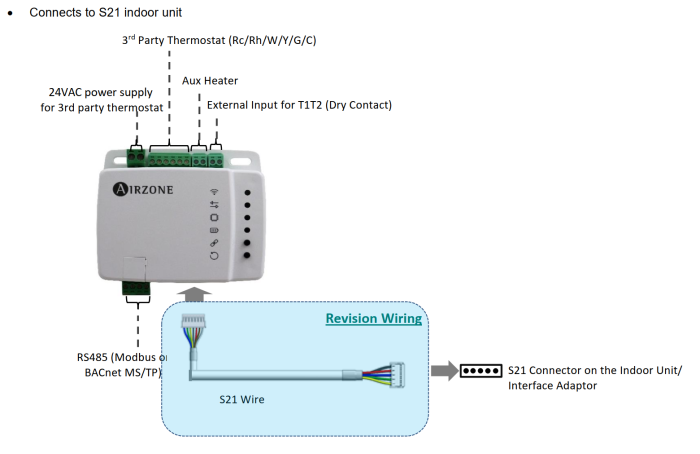

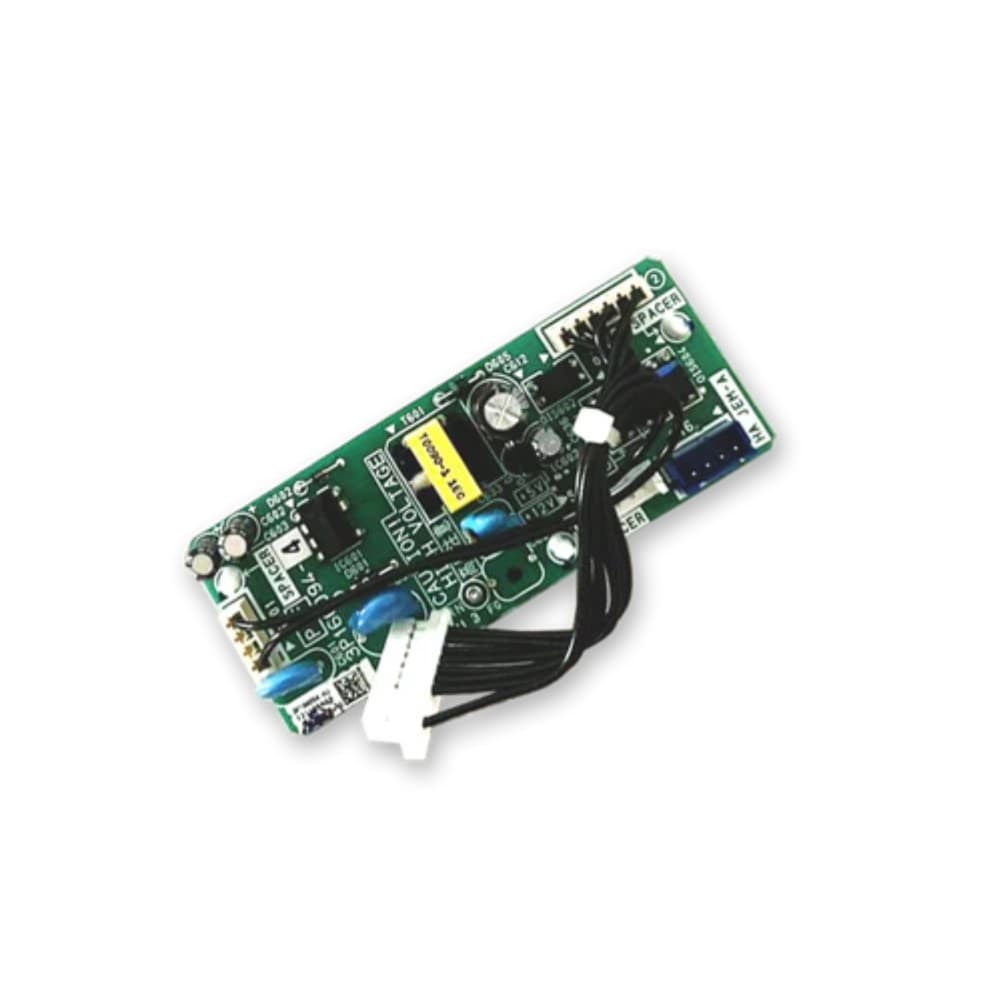

Các bộ điều khiển máy lạnh có cổng S21

Các bộ điều khiển máy lạnh có cổng S21 thường được sử dụng trong các dòng máy lạnh âm trần, cassette, hoặc nối ống gió, cho phép kết nối với remote rời, module Wi-Fi, hoặc các bộ điều khiển trung tâm bên ngoài. Cổng S21 mang tín hiệu điều khiển số (5–20VDC), giúp giao tiếp đơn giản nhưng ổn định với các thiết bị bên thứ ba. Nhờ khả năng hỗ trợ nhiều chế độ vận hành như bật/tắt, cài nhiệt độ, thay đổi chế độ làm lạnh/sưởi, các bộ điều khiển dùng cổng S21 rất phù hợp để tích hợp vào hệ thống nhà ở cao cấp, văn phòng hiện đại hoặc công trình thương mại.

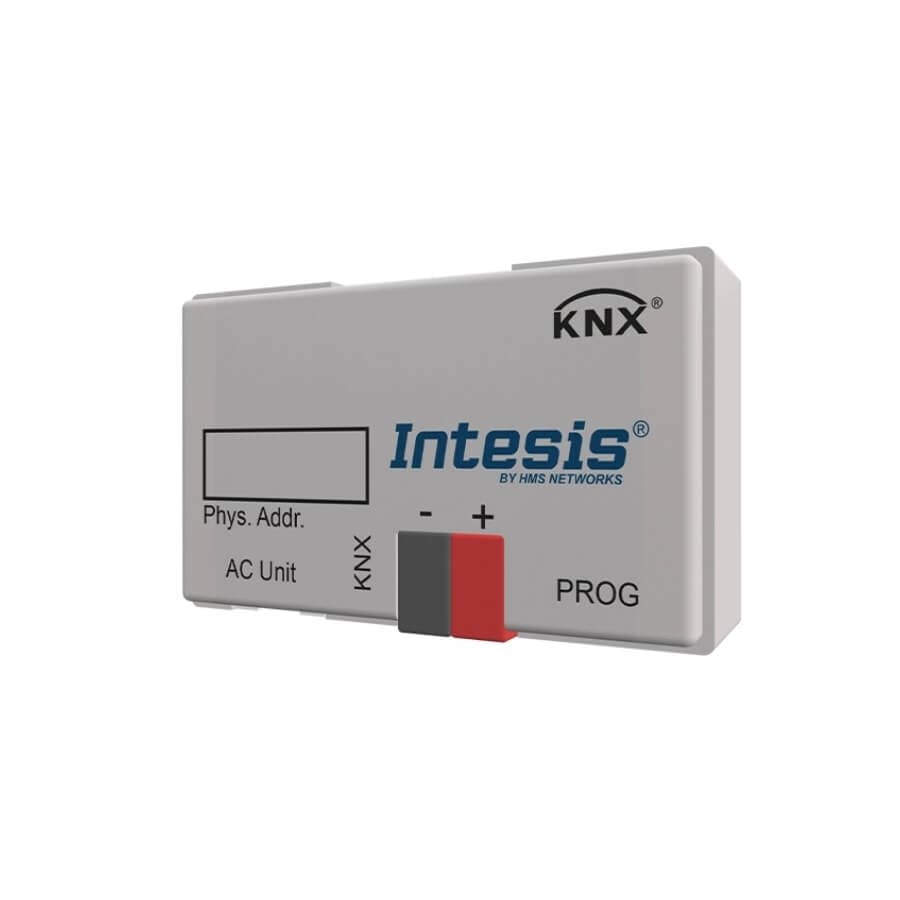

Một trong những thiết bị phổ biến nhất hiện nay hỗ trợ chuẩn này là Intesis WiFi Gateway – cụ thể là model Intesis INKNXDAI001I000 (hoặc tương đương), cho phép kết nối trực tiếp vào chân S21 – G trên bo dàn lạnh Daikin, giúp người dùng điều khiển máy lạnh qua ứng dụng điện thoại, nền tảng smart home hoặc BMS thông qua Wi-Fi và các giao thức mở rộng như Modbus, KNX, BACnet.

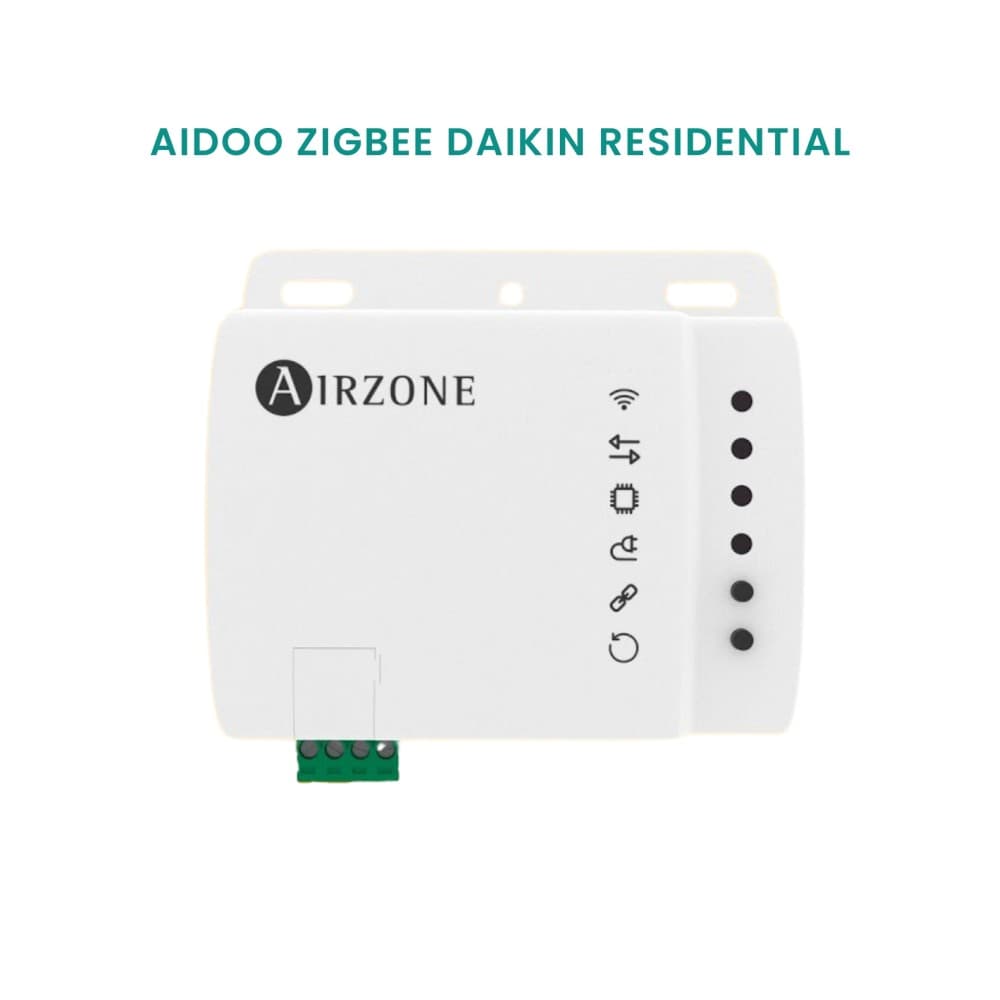

Ngoài ra, các thiết bị như Airzone Aidoo, CoolMasterNet hay bộ điều khiển Zigbee retrofit cũng thường tận dụng cổng S21 để tích hợp điều khiển thông minh cho các dòng máy dân dụng hoặc semi-commercial sử dụng bo tín hiệu độc lập. Nhờ tính linh hoạt và phổ biến, chuẩn S21 đang là lựa chọn lý tưởng cho các dự án điều hòa có yêu cầu kết nối thông minh mà không cần can thiệp sâu vào hệ thống nội bộ của máy lạnh.

Bảng so sánh nhanh các chuẩn chân điều khiển điện áp thấp trong máy lạnh

Nên chọn thiết bị điều khiển nào phù hợp cho máy lạnh?

Việc lựa chọn đúng thiết bị điều khiển cho máy lạnh – từ thermostat rời, gateway smarthome, đến bộ điều khiển trung tâm – phụ thuộc rất nhiều vào chuẩn chân tín hiệu mà máy lạnh đang sử dụng, như P1–P2, F1–F2 hay S21. Mỗi chuẩn tín hiệu đều có đặc điểm riêng về chức năng, điện áp hoạt động và giao thức truyền thông, đòi hỏi thiết bị điều khiển tương thích để đảm bảo hoạt động ổn định và điều khiển chính xác.

Với xu hướng tích hợp HVAC vào các hệ thống nhà thông minh hoặc BMS sử dụng các chuẩn như KNX, BACnet, hoặc Modbus, việc hiểu rõ chuẩn tín hiệu không chỉ giúp chọn đúng thiết bị, mà còn giúp mở rộng hệ thống điều khiển một cách linh hoạt, tiết kiệm chi phí, đồng thời tối ưu trải nghiệm người dùng và hiệu suất năng lượng.

Nếu bạn đang phân vân giữa các lựa chọn như gateway Intesis, Airzone Aidoo, thermostat Daikin 81MTAC01-DAI, hoặc các thiết bị KNX/Modbus, hãy dựa vào chuẩn kết nối gốc trên dàn lạnh để chọn thiết bị tương thích. Trường hợp cần tư vấn chi tiết hơn, hãy liên hệ với đội ngũ kỹ thuật hoặc tham khảo trực tiếp tại KNXStore – nơi cung cấp đầy đủ các thiết bị điều khiển HVAC chuyên dụng theo từng chuẩn chân tín hiệu.
