Müller LS 20.00 knx có cần nguồn điện riêng không?

Không. Thiết bị lấy nguồn trực tiếp từ bus KNX (29V danh định), không cần đấu thêm dây nguồn 230V.

Cảm biến này khác gì twilight switch thông thường?

Ngoài chức năng đóng cắt theo ngưỡng ánh sáng như twilight switch thường, thiết bị còn gửi giá trị lux thực tế lên bus KNX để dùng cho logic điều khiển khác, và có thêm chương trình hẹn giờ ngày độc lập tích hợp sẵn.

Có thể gửi scene lên bus khi đạt ngưỡng ánh sáng không?

Có, thiết bị hỗ trợ gửi số scene riêng cho từng ngưỡng khi ánh sáng vượt hoặc xuống dưới mức đã đặt.

Chức năng khóa ngưỡng có dùng được trên mọi thiết bị đã mua không?

Không chắc. Chức năng này chỉ có trên hardware sản xuất từ tuần 16 năm 2017 trở đi, kết hợp ETS application program bản 4.0. Cần kiểm tra ngày sản xuất trên thiết bị thực tế.

Có lắp được ngoài trời lâu dài không?

Có, thiết bị đạt cấp bảo vệ IP54 và hoạt động trong khoảng nhiệt độ âm 30 đến 55 độ C, đủ điều kiện lắp ngoài trời lâu dài.

Có thể dùng giá trị lux từ cảm biến khác trên bus thay vì đo tại chỗ không?

Có, thiết bị có object nhận giá trị lux từ bus, cho phép dùng nguồn đo từ nơi khác thay vì bộ đo nội tại của chính thiết bị. Có, thiết bị có object nhận giá trị lux từ bus, cho phép dùng nguồn đo từ nơi khác thay vì bộ đo nội tại của chính thiết bị.

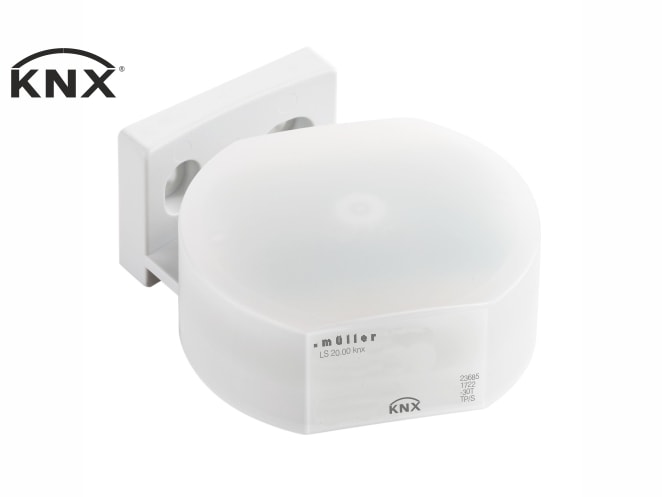

Cảm Biến Ánh Sáng KNX Hugo Müller LS 20.00 knx

Müller LS 20.00 knx là cảm biến ánh sáng tích hợp bus KNX của Hugo Müller, đo cường độ sáng ngoài trời và gửi giá trị lux lên bus, kết hợp chức năng điều khiển ánh sáng theo ngưỡng, twilight switch và hẹn giờ ngày trong cùng một thiết bị. Cảm biến cấp nguồn trực tiếp qua bus KNX, không cần nguồn điện riêng.

Tổng quan müller LS 20.00 knx

Đây là cảm biến ánh sáng gắn ngoài trời, đạt cấp bảo vệ IP54, thuộc nhóm Outdoor sensors trong dòng Connect - KNX của Hugo Müller. Khác với các công tắc hẹn giờ độc lập KNXStore đã giới thiệu trước, thiết bị này giao tiếp trực tiếp qua bus KNX, cấp nguồn từ chính bus (29V danh định), không cần dây nguồn 230V riêng. Sản phẩm phù hợp cho danh mục Cảm biến KNX của KNXStore, dùng trong các hệ thống KNX cần điều khiển chiếu sáng ngoài trời theo cường độ sáng thực tế.

Ba chức năng chính trên bus KNX

Đo và gửi giá trị lux

Cảm biến đo dải sáng từ 1 đến 220.000 Lux, gửi giá trị lên bus theo chu kỳ có thể chọn (mỗi 30 giây, mỗi phút, mỗi giờ, mỗi 6 hoặc 12 giờ, hoặc vào một mốc giờ cố định), hoặc gửi khi giá trị đo thay đổi vượt một tỷ lệ phần trăm đặt trước.

Điều khiển ánh sáng theo ngưỡng và twilight switch

Thiết bị hoạt động như một twilight switch, gửi tín hiệu đóng cắt hoặc scene khi giá trị lux vượt qua hai ngưỡng độc lập, có thể chỉnh trễ và hysteresis riêng cho từng ngưỡng để tránh đóng cắt sai do ánh sáng nhiễu như đèn xe hoặc đèn sân bên cạnh. Có thêm lịch bật tắt bổ sung dùng cho các hạng mục tiết kiệm điện.

Hẹn giờ ngày tích hợp

Ngoài chức năng theo ánh sáng, thiết bị có thêm chương trình hẹn giờ ngày độc lập với 2 khung giờ đóng cắt, gửi tín hiệu lên bus theo giờ đã lập, không phụ thuộc vào giá trị lux đo được.

Group object và kiểu dữ liệu (DPT)

Group object	Chức năng	DPT
Gửi giá trị lux lên bus	Send	9.004 (Lux)
Yêu cầu gửi giá trị lux	Receive	1.017
Gửi tín hiệu vượt/dưới ngưỡng 1	Send	1.001
Gửi tín hiệu vượt/dưới ngưỡng 2	Send	1.001
Gửi scene theo ngưỡng 1	Send	17.001
Gửi scene theo ngưỡng 2	Send	17.001
Gửi tín hiệu hẹn giờ ngày chuẩn	Send	1.001
Nhận ngày từ bus	Receive	11.001
Nhận giờ từ bus	Receive	10.001
Nhận giá trị lux từ bus	Receive	9.004 (Lux)
Object khóa ngưỡng 1 và 2	Receive	1.003

Object khóa ngưỡng chỉ khả dụng từ ETS application program bản 4.0, kết hợp với hardware sản xuất từ tuần 16 năm 2017 trở đi.

Lưu ý khi lắp đặt và giới hạn sử dụng

Vì dùng ngưỡng lux để đóng cắt, vị trí lắp cần tránh các nguồn sáng gây nhiễu như đèn pha xe hoặc đèn sân gần đó. Nên tận dụng chức năng trễ và hysteresis để tránh đóng cắt liên tục khi ánh sáng dao động ở gần ngưỡng.

Chức năng khóa ngưỡng (blocking object) chỉ hoạt động trên hardware sản xuất từ tuần 16 năm 2017 trở đi kết hợp ETS application bản 4.0, cần kiểm tra ngày sản xuất trên thiết bị thực tế trước khi lên kỳ vọng dùng chức năng này cho khách.
