Hiện nay, điều hòa không khí, điều hòa trung tâm đã trở thành một phần không thể thiếu trong các công trình dân dụng lớn. Hệ thống này có tính tiện ích và thẩm mỹ cao, thu hút nhiều người tiêu dùng.
Tuy nhiên, câu hỏi là thiết bị điều khiển VRV/VRF nào sẽ tích hợp một cách hiệu quả, thông minh và tiết kiệm năng lượng nhất với các hệ thống Smarthome, BMS? Trong bài viết dưới đây, KNXStore sẽ giải đáp thắc mắc này.
Hệ thống điều khiển HVAC là gì?
Hệ thống điều khiển HVAC, hay còn gọi là hệ thống điều hòa trung tâm VRV/VRF, là một giải pháp thông minh để điều khiển máy lạnh trong không gian lớn: căn hộ và chung cư cao cấp, nhà phố, biệt thự hiện đại, văn phòng. Thay vì sử dụng nhiều máy lạnh riêng lẻ, hệ thống điều hòa trung tâm cho phép kiểm soát nhiệt độ và độ ẩm của cả không gian bằng một bộ hệ thống máy lạnh duy nhất.
Hệ thống điều hòa trung tâm (VRV/VRF) thường được kết nối tới hệ thống quản lý tòa nhà hoặc hệ thống Smarthome, cho phép kỹ sư quản lý tòa nhà giám sát vận hành của từng đơn vị, từ đó việc điều khiển và tối ưu hệ thống diễn ra thuận tiện và tiết kiệm năng lượng hơn. Việc giao tiếp giữa hệ thống điều khiển HVAC VRV/VRF và hệ thống Smarthome hay BMS được thông qua một thiết bị Gateway kết nối máy lạnh toàn diện, hay còn gọi là thiết bị kết nối máy lạnh trung tâm.
Gateway kết nối máy lạnh toàn diện thường được sử dụng trong các công trình dân dụng lớn như căn hộ và chung cư dạng cao cấp, nhà phố, biệt thự hiện đại, văn phòng,v.v..
Hiện nay, Kanonbus là nhà sản xuất hàng đầu tại thị trường Việt Nam, chuyên cung cấp các thiết bị chuyển đổi (Gateway) VRV/VRF. Kanonbus sẽ tạo ra một kênh liên lạc riêng và phổ quát giữa VRV/VRF và hệ thống Tự động hóa gia đình. Điều này cho phép bạn giám sát và điều khiển hệ thống HVAC thông qua các hệ thống Smarthome và BMS tiêu chuẩn hiện nay.
Các thiết bị Gateway điều khiển HVAC VRV/VRF điển hình
Bộ điều khiển điều hòa VRV/VRF - KAC001
KAC001 là thiết bị điều khiển HVAC VRV/VRF có khả năng tích hợp giữa hệ thống điều hòa VRV/VRF và các giao thức thông dụng hiện nay trên thị trường. Tất cả chức năng của VRV/VRF như bật/tắt, chế độ, tốc độ quạt, và điểm cài đặt đều được hỗ trợ.
Sản phẩm này phù hợp với việc sử dụng trong các hệ thống nhà thông minh, hỗ trợ tiêu chuẩn bộ điều khiển nhiệt độ thông qua giao thức KNX, IP, Modbus (RS485) và BACnet, cho phép giám sát và điều khiển trực tiếp hệ thống VRV/VRF. Với giao tiếp KNX, IP, RS485, HBS và XYE, thiết bị cung cấp chức năng logic và có thể được cấu hình từ xa (chi tiết cách giao tiếp Modbus xem tại cách giao tiếp Modbus với điều hòa Daikin VRV/VRF thông qua KAC00X).

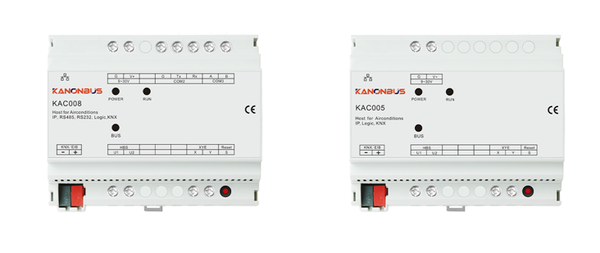

Bộ điều khiển điều hòa VRV/VRF hỗ trợ KNX - KAC005 và KAC008
Bộ điều khiển Kanonbus KAC008 và KAC005 đều có khả năng tích hợp với hệ thống điều hòa không khí VRV/VRF và các giao thức thông dụng trên thị trường. Mọi chức năng của VRV/VRF như bật/tắt, chế độ làm việc, tốc độ quạt, điểm cài đặt nhiệt độ đều có thể được điều khiển qua hệ thống KNX hoặc các hệ thống khác dựa trên RS232/485, Modbus RTU/TCP, TCP/IP, và tất cả trạng thái của thiết bị đều có thể được phản hồi.
Hai sản phẩm này phù hợp để sử dụng trong các hệ thống nhà thông minh, tiêu chuẩn bộ điều nhiệt RS485, BA/BMS hoặc các hệ thống điều khiển trung tâm, cho phép giám sát và điều khiển trực tiếp hệ thống VRV/VRF: điều khiển trạng thái bật/tắt, chế độ làm việc, tốc độ quạt, điểm cài đặt, nhiệt độ và mã lỗi của máy lạnh; chức năng logic; cấu hình từ xa; tích hợp ứng dụng hẹn giờ, điều khiển bằng giọng nói và hiển thị trực quan; ứng dụng tương thích iOS/Android/Windows. Firmware KAC005 cần cập nhật định kỳ để đảm bảo các giao thức TCP Server, BACnet/IP, Modbus TCP hoạt động ổn định (xem hướng dẫn cập nhật firmware Kanonbus KAC005 mới nhất 2026).
Các thiết bị Kanonbus tương thích với nhà sản xuất điều hòa nào?
Với thiết bị kết nối và điều khiển HVAC VRV/VRF của Kannonbus, bạn có thể tích hợp hầu hết tất cả các thương hiệu sản xuất điều hòa hàng đầu về VRV/VRF. Cụ thể, bạn có thể kiểm tra với danh sách dưới đây:
|
Một số nhà sản xuất điều hòa tương thích với Kanonbus VRV/VRF |
|
|
Daikin |
York |
|
Mitsubishi |
Hisense |
|
Toshiba |
Sanyo |
|
LG |
Carrier |
|
Fujitsu |
Trane |
|
Samsung |
Panasonic |
|
Hitachi |
Midea |
Hướng dẫn đơn giản về cách đấu nối hệ thống VRV/VRF với bộ điều khiển KAC
Bước 1: Kết nối thiết bị điều khiển với máy lạnh
- Đảm bảo máy lạnh đã được kết nối với nguồn điện và lắp đặt đúng cách.
- Kết nối thiết bị điều khiển với máy lạnh thông qua cổng kết nối.
Bước 2: Chuẩn bị bộ điều khiển Kanonbus
Ở bước này, bạn cần chuẩn bị một bộ điều khiển HVAC VRV/VRF Kanonbus để kết nối với cục nóng của hệ thống điều hòa trung tâm.
Bước 3: Kết nối nguồn điện cho bộ điều khiển
- Sử dụng một bộ Adapter 12V DC để cấp nguồn cho bộ điều khiển.
- Đặt bộ điều khiển trong tủ và sử dụng cáp xoắn để kết nối giữa bộ điều khiển và cục nóng của hệ thống điều hòa.
Bước 4: Cài đặt và cấu hình
Ở bước này, bạn cần cấu hình địa chỉ cho các dàn lạnh và cài đặt bộ điều khiển thông qua cổng RS485.
Bước 5: Cài đặt ứng dụng điều khiển từ xa
- Tải và cài đặt ứng dụng điều khiển trên điện thoại di động hoặc máy tính bảng.
- Tạo tài khoản và đăng nhập vào ứng dụng để kết nối thiết bị với ứng dụng.
- Sau khi kết nối thành công, bạn có thể kiểm soát máy lạnh từ xa và thiết lập các chế độ tự động theo ý muốn cùng với bộ điều khiển điều hòa.
Nếu bạn không tự tin trong việc lắp đặt, cách tốt nhất là hãy nhờ đến sự giúp đỡ của một kỹ thuật viên chuyên nghiệp. Điều này giúp đảm bảo việc cài đặt được thực hiện một cách chính xác và an toàn hơn rất nhiều.

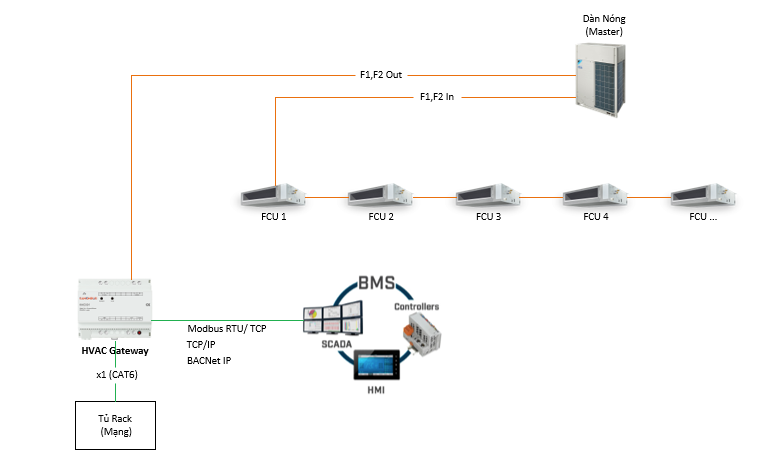

Tham khảo thêm hướng dẫn lắp đặt và đấu nối hệ thống VRV/VRF với bộ điều khiển qua ảnh dưới đây:

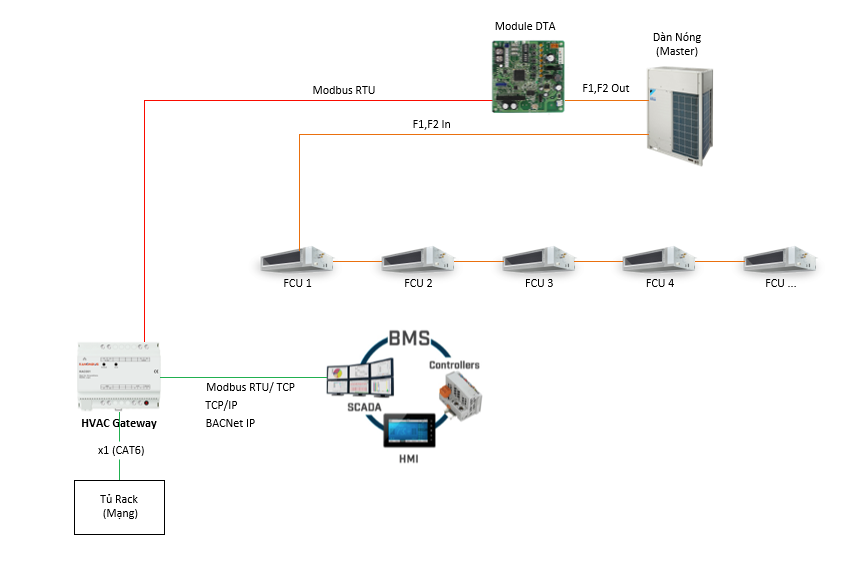

Hoặc hướng dẫn lắp đặt và đấu nối hệ thống VRV/VRF với bộ điều khiển thông qua Modbus TCP/RTU:
Cách hệ thống điều khiển HVAC hoạt động trong hệ thống smarthome
Thiết bị Gateway kết nối máy lạnh toàn diện Kanonbus tương thích với hầu hết các hệ thống Smarthome. Chẳng hạn như: KNX, Savant, Control4, Crestron, Crestron Home, và các mã nguồn mở khác cho hệ thống nhà thông minh (Home Assistant). Ngoài ra, hệ thống BMS (Building Management System) - điển hình như BACnet cũng tương thích với thiết bị Gateway kết nối máy lạnh của Kanonbus.
Hệ thống KNX/BMS kết hợp với hệ thống điều hòa không khí VRV/VRF cung cấp khả năng điều khiển, giám sát và quản lý thông minh, toàn diện cho tòa nhà. Với công trình cần tích hợp thêm hệ RS485/BACnet ngoài KNX, tham khảo thêm Gateway KBA Kanonbus kết nối RS485 và KNX vào BMS tòa nhà.
Giám sát và điều khiển
Với chức năng điều khiển, hệ thống có khả năng:
- Điều khiển On/Off (bật/tắt) hệ thống VRV/VRF từ xa thông qua giao diện của hệ thống KNX/BMS.
- Điều khiển tốc độ quạt của hệ thống VRV/VRF từ xa để đáp ứng nhu cầu sử dụng.
- Đặt nhiệt độ phòng theo mong muốn cho mỗi phòng hoặc khu vực với bộ điều khiển điều hòa.
Với chức năng giám sát, hệ thống có khả năng:
- Trạng thái hoạt động On/Off của hệ thống VRV/VRF.
- Theo dõi chế độ vận hành của hệ thống, bao gồm Heat, Cool, Fan, Dry, Auto.
- Phát hiện và thông báo về các lỗi hoặc sự cố xảy ra trên hệ thống VRV/VRF.
- Cảnh báo về nhiệt độ cao hoặc thấp đối với các phòng có cảm biến nhiệt độ.
Lập trình và quản lý
- Hệ thống KNX/BMS có khả năng lập trình và đặt lịch hoạt động theo các chế độ khác nhau, bao gồm trong và ngoài giờ làm việc, cũng như các chế độ mùa đông và mùa hè để tối ưu hóa tiết kiệm điện năng tiêu thụ cho toà nhà.
- Xử lý, lưu trữ và thông báo về các cảnh báo như sự cố bẩn phin lọc gió, thời gian hoạt động, bảo trì, nhiệt độ vượt ngưỡng, v.v.. giúp quản lý hiệu quả và duy trì hoạt động ổn định của hệ thống.
Kết luận
Việc chọn đúng thiết bị Gateway KAC00X theo giao thức hạ tầng sẵn có (KNX, Modbus, BACnet) quyết định trực tiếp khả năng tích hợp VRV/VRF vào hệ Smarthome hoặc BMS mà không cần thay đổi hạ tầng cũ. KAC001 phù hợp công trình cần Modbus/IP Router cơ bản, KAC005 và KAC008 phù hợp công trình đã có hoặc đang triển khai KNX.
