FCU (Fan Coil Unit) là một trong những thiết bị điều hòa không khí phổ biến và linh hoạt nhất trong các hệ thống HVAC hiện đại. Từ các tòa nhà văn phòng, khách sạn cao cấp, đến những căn hộ sang trọng, thiết bị này đóng vai trò quyết định trong việc mang lại sự tiện nghi nhiệt độ cho từng không gian riêng biệt.
Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về FCU là gì — một thiết bị quan trọng— đi sâu vào cấu tạo, nguyên lý hoạt động, và đặc biệt là cách thức tích hợp Fan Coil Unit vào hệ thống điều khiển thông minh để đạt hiệu quả năng lượng và tiện nghi tối đa.
FCU là gì?

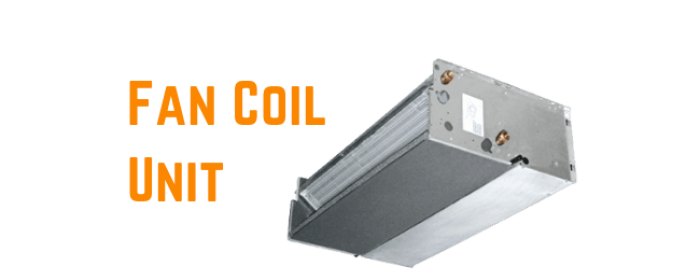

Fan Coil Unit (FCU) là một thiết bị trao đổi nhiệt sử dụng trong hệ thống điều hòa không khí, thường thấy trong các tòa nhà thương mại, khách sạn, bệnh viện và nhà ở. FCU gồm 2 bộ phận chính:
- Cuộn ống trao đổi nhiệt (coil), đây là nơi môi chất (nước lạnh hoặc nước nóng) lưu thông để làm mát hoặc sưởi không khí.
- Quạt (fan) sẽ hút không khí phòng qua coil để làm mát hoặc sưởi, rồi thổi ngược lại vào phòng.
Mặc dù FCU thường chỉ xử lý không khí tuần hoàn tại chỗ (recirculating air), một số hệ thống còn được thiết kế để cấp thêm một lượng không khí tươi (fresh air) tối thiểu vào không gian.
FCU có phải là điểm cuối trong hệ thống HVAC trung tâm?
Về bản chất, FCU được coi là một thiết bị đầu cuối (Terminal Unit), là thiết bị được lắp đặt trong hệ thống để quản lý và điều tiết nguồn nhiệt/lạnh sơ cấp (nước lạnh/nóng hoặc môi chất lạnh) từ nguồn trung tâm (chiller hoặc AHU) trước khi cấp không khí đã xử lý vào phòng. FCU rất phổ biến và có thể được tìm thấy ở hầu hết các công trình thương mại và dân dụng.
Cấu tạo chính của Fan Coil Unit
Một FCU tiêu chuẩn, bất kể kiểu lắp đặt (treo trần, đặt sàn, lộ thiên hay giấu trần), thường bao gồm các thành phần cơ bản sau:
- Vỏ bọc (Casing)
- Bộ lọc gió (Filter):
- Quạt (Fan)
- Cuộn dây trao đổi nhiệt (Coil):
- Máng hứng nước ngưng (Drip Pan/Drain Pan):
- Họng cấp gió (Discharge):
- Lưới/Miệng gió (Grille)
Nguyên lý hoạt động của FCU
Fan Coil Unit (FCU) hoạt động theo nguyên lý trao đổi nhiệt giữa nước và không khí, nhằm điều chỉnh nhiệt độ không khí trong không gian điều hòa. FCU thường kết nối với hệ chiller (nước lạnh) hoặc boiler (nước nóng) qua hệ thống ống dẫn.

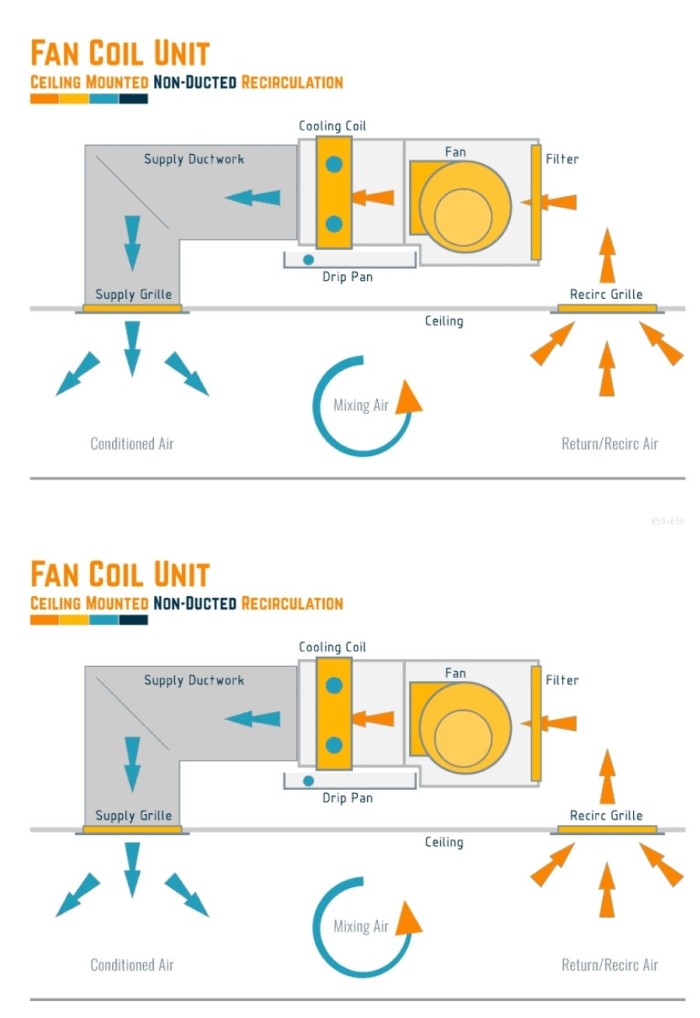

Để trực quan hóa, có hai cấu hình hồi gió phổ biến:
- Tuần hoàn không ống gió (Non-Ducted Recirculation): Đây là trường hợp phổ biến, FCU được lắp đặt phía trên trần giả, và khoảng trống trên trần giả được sử dụng như một ống gió hồi chung (recirculation plenum) để hút không khí tuần hoàn trở lại FCU để xử lý.
- Tuần hoàn có ống gió (Ducted Recirculation): Trong trường hợp này, không gian trần không được sử dụng làm plenum, mà FCU được kết nối trực tiếp với lưới hút gió hồi bằng một đoạn ống gió riêng biệt.
Chế độ làm mát (Cooling Mode)
Chế độ làm mát là chế độ vận hành phổ biến nhất của FCU, sử dụng nước lạnh được cung cấp từ hệ thống chiller trung tâm để làm giảm nhiệt độ không khí trong không gian sử dụng. Nguyên lý hoạt động trong chế độ làm mát như sau:
- Cấp nước lạnh vào coil. Nước lạnh (~7°C) được cấp từ chiller qua ống dẫn vào cuộn lạnh (cooling coil) của FCU.
- Không khí phòng được hút vào. Quạt ly tâm hoặc hướng trục hút không khí từ không gian điều hòa (thông qua hồi gió có hoặc không ống gió). Không khí đi qua bộ lọc (filter) để loại bỏ bụi bẩn.
- Trao đổi nhiệt tại coil. Không khí đi qua cooling coil, nơi nước lạnh hấp thụ nhiệt từ không khí. Kết quả: không khí giảm nhiệt độ và ngưng tụ ẩm (nếu có).
- Nước ngưng được dẫn ra ngoài. Độ ẩm ngưng tụ trên bề mặt coil nhỏ giọt vào máng hứng nước ngưng (drain pan) rồi thoát qua ống xả nước ngưng.
- Không khí mát được cấp vào phòng. Không khí sau khi làm mát được quạt thổi qua miệng gió cấp (supply grille) để phân phối đều trong phòng.
Lưu ý: Cuộn lạnh có thể được cấp nước lạnh từ Chiller trung tâm hoặc sử dụng hệ thống DX (Direct Expansion) với môi chất lạnh trực tiếp.
Chế độ sưởi ấm (Heating Mode)
Trong chế độ sưởi ấm, FCU sử dụng nước nóng để tăng nhiệt độ không khí trước khi cấp lại vào không gian sử dụng.
- Cấp nước nóng vào heating coil. Nước nóng (~45–60°C) từ nồi hơi (boiler) hoặc hệ thống gia nhiệt được bơm đến cuộn sưởi (heating coil) bên trong FCU.
- Không khí được hút vào từ phòng. Quạt hút không khí trong phòng (hồi gió) qua bộ lọc bụi, sau đó dẫn qua heating coil.
- Trao đổi nhiệt với coil. Tại heating coil, nước nóng truyền nhiệt sang không khí đi qua → làm tăng nhiệt độ không khí.
- Không khí nóng được cấp lại vào không gian. Không khí đã được sưởi ấm được thổi qua miệng gió cấp (supply grille) trở lại phòng.
Lưu ý: Cuộn sưởi có thể dùng nước nóng từ lò hơi trung tâm, hoặc cuộn sưởi điện.
Xem nhanh sản phẩm thermostat Daikin:
FCU có cơ chế cấp không khí tươi như thế nào?
Fan Coil Unit (FCU) được thiết kế chủ yếu để tuần hoàn và xử lý không khí trong phòng. Tuy nhiên, để đảm bảo chất lượng không khí trong nhà (IAQ) theo các tiêu chuẩn (như ASHRAE 62.1), hệ thống FCU có thể được kết hợp với nguồn cấp khí tươi từ bên ngoài tùy vào thiết kế tổng thể của hệ HVAC.

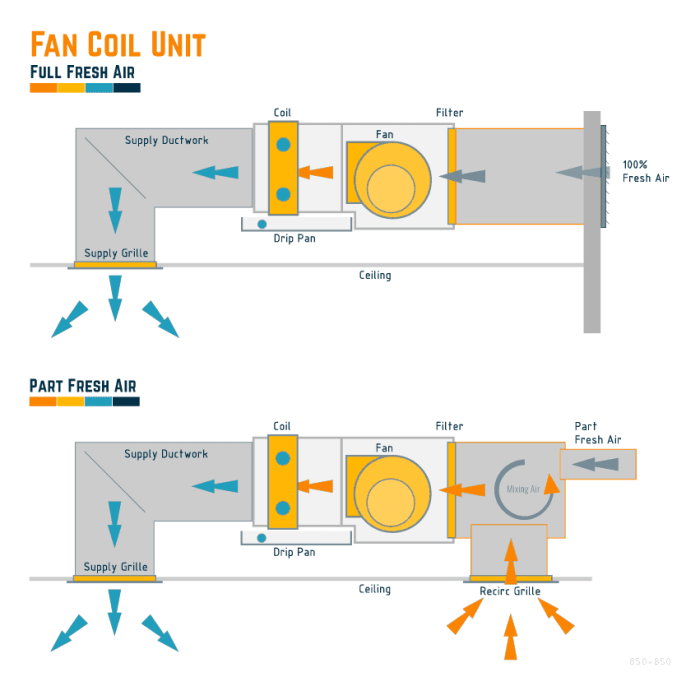

Không khí tươi có thể được cung cấp theo hai phương pháp chính.
Cấp 100% không khí tươi trực tiếp
Trong cấu hình này, FCU được kết nối trực tiếp với nguồn không khí tươi từ bên ngoài, thường thông qua một cửa lấy gió (louvre) và hệ thống ống gió. Thiết bị sẽ đưa 100% không khí tươi vào không gian.
Tuy nhiên phương pháp này không phổ biến rộng rãi cho lắm.
Cấp một phần không khí tươi
Đây là phương pháp phổ biến hơn. Không khí tươi (một phần) được giới thiệu đồng thời với không khí tuần hoàn của phòng (qua lưới hồi). Hai luồng khí này được trộn lẫn (mixing air) trong một hộp plenum trước quạt FCU.
Trong trường hợp này, không khí tươi thường được cung cấp thông qua một Hệ thống xử lý không khí trung tâm (AHU - Air Handling Unit) và được đưa đến từng FCU.

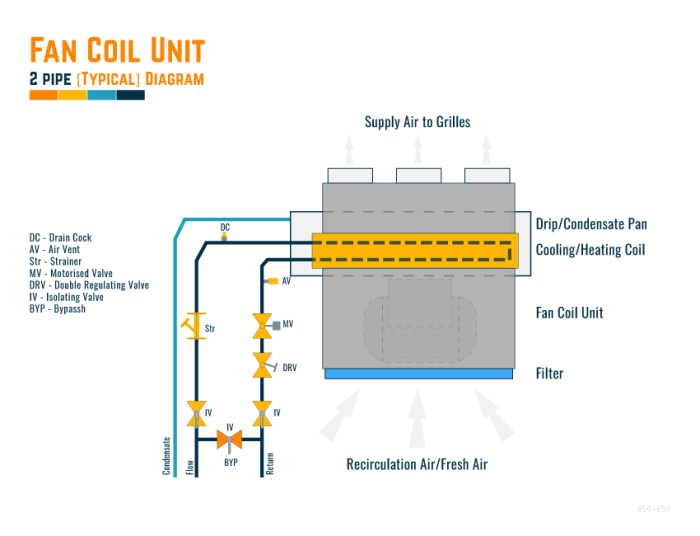

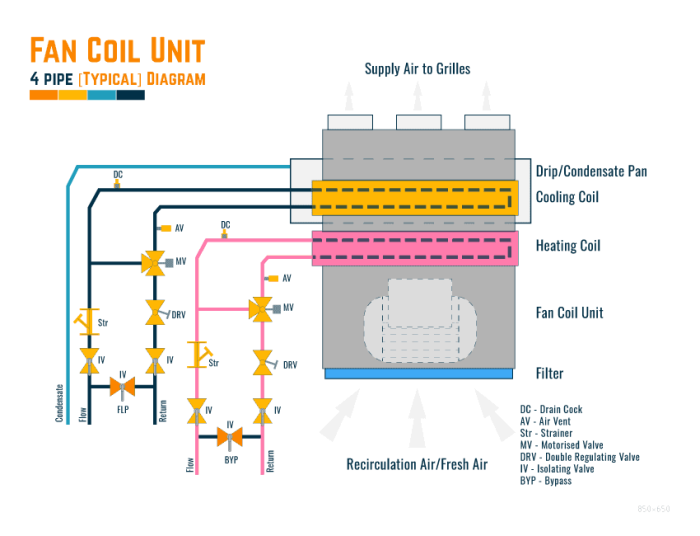

Phân loại hệ thống đường ống nước FCU
Trong hệ thống Fan Coil Unit (FCU) sử dụng nước làm môi chất truyền nhiệt, hệ thống đường ống nước được phân loại dựa trên số lượng ống dùng để cấp và hồi nước đến/từ coil.
| Hạng mục | Hệ thống FCU hai ống (2 Pipe System) | Hệ thống FCU bốn ống (4 Pipe System) |
|---|---|---|
| Cấu hình cơ bản | Gồm một cuộn dây trao đổi nhiệt và hai đường ống (một cấp nước, một hồi nước). | Gồm hai cuộn dây độc lập (một cho nước lạnh, một cho nước nóng) và bốn đường ống (hai cấp, hai hồi). |
| Chế độ hoạt động |
- Làm mát hoặc sưởi ấm tùy theo mùa. - Nước lạnh cấp vào mùa hè, nước nóng cấp vào mùa đông. - Có thể chỉ làm mát hoặc chỉ sưởi ấm tùy mục đích. |
- Làm lạnh và sưởi ấm có thể diễn ra đồng thời ở các khu vực khác nhau. - Không cần chuyển đổi thủ công theo mùa. - Tự động điều chỉnh theo nhu cầu từng phòng. |
| Cách chuyển đổi | Phụ thuộc vào hệ thống trung tâm. Việc chuyển từ làm lạnh sang sưởi (hoặc ngược lại) được thực hiện theo mùa. | Không cần chuyển đổi theo mùa, hệ thống hoạt động song song hai chế độ. |
| Ưu điểm | Cấu trúc đơn giản, chi phí đầu tư thấp, dễ lắp đặt và bảo trì. | Linh hoạt, tiện nghi cao, đáp ứng đồng thời cả nhu cầu làm lạnh và sưởi ấm, đặc biệt phù hợp cho tòa nhà nhiều khu vực độc lập. |
| Hạn chế | Không thể cung cấp lạnh và sưởi cùng lúc. Khi chuyển mùa, có thể xảy ra tình trạng không đáp ứng được nhu cầu nhiệt độ khác biệt giữa các khu vực. | Chi phí đầu tư và lắp đặt cao hơn, yêu cầu hệ thống ống và điều khiển phức tạp hơn. |
| Ứng dụng điển hình | Công trình nhỏ, khí hậu ổn định (nóng hoặc lạnh quanh năm), phòng máy chủ, khu vực không yêu cầu linh hoạt nhiệt độ cao. | Tòa nhà văn phòng, khách sạn, trung tâm thương mại hoặc dự án yêu cầu điều chỉnh nhiệt độ độc lập cho từng phòng hoặc khu vực. |

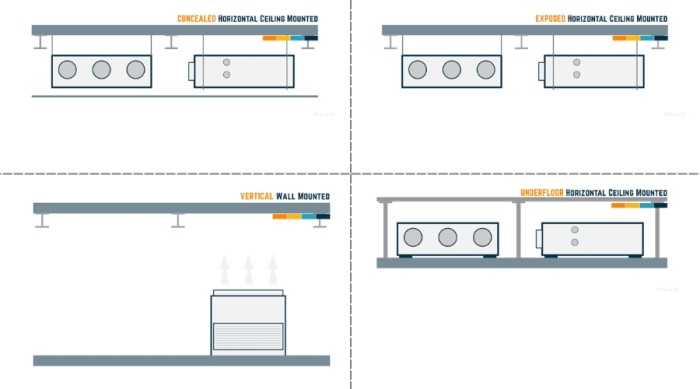

Các kiểu lắp đặt FCU phổ biến
Sự linh hoạt trong lắp đặt là một ưu điểm lớn của FCU , và có bốn kiểu lắp đặt chính dựa trên vị trí và cách xử lý không khí.

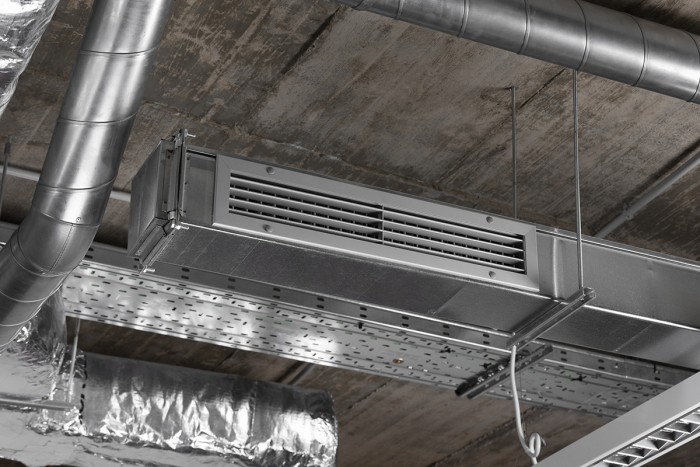

- Âm trần ngang (Concealed Horizontal Ceiling Mounted). Đây là kiểu lắp đặt giấu kín phía trên trần giả, chỉ lộ ra các miệng gió. Lý tưởng cho các không gian yêu cầu tính thẩm mỹ cao và độ ồn thấp.
- Lộ thiên ngang (Exposed Horizontal Ceiling Mounted). Kiểu lắp đặt này được thi công dưới trần, để lộ toàn bộ thiết bị. Phù hợp với kiến trúc công nghiệp hoặc khi không gian trần hạn chế.
- Đặt sàn/treo tường đứng (Vertical Floor/Wall Mounted). Đây là kiểu lắp đặt ở vị trí thấp, đứng dọc theo sàn/tường. Thường hút gió từ lưới dưới và thổi gió lên trên.
- Dưới sàn ngang (Under Floor Horizontal Mounted), thường được lắp đặt bên dưới sàn nâng, kết nối với ống gió và miệng gió dưới sàn. Kiểu này khá hiếm gặp.
Có những phương án điều khiển FCU thông minh nào?
Việc điều khiển hiệu quả FCU là chìa khóa để đảm bảo sự thoải mái nhiệt cho người sử dụng và tối ưu hóa năng lượng trong hệ thống điều hòa trung tâm. Tùy theo yêu cầu của công trình, FCU có thể được điều khiển từ mức cơ bản đến mức tích hợp hệ thống tự động hóa toàn bộ tòa nhà.
Điều khiển theo chế độ Heat/Cool
Bộ điều nhiệt (thermostat) đo nhiệt độ phòng và điều khiển van cấp nước (Modulating Valve) vào cuộn dây (coil). Van này sẽ điều chỉnh lưu lượng nước (nóng hoặc lạnh) đi qua coil để xác định được chế độ làm lạnh (cool) hoặc sưởi (heat).
Xem nhanh các thiết bị thermostat Matter với chức năng tương tự:
Điều khiển tốc độ quạt (Speed Control)
Quạt FCU thường có 3 tốc độ: Thấp (Low), Trung bình (Medium), và Cao (High), được cài đặt theo yêu cầu của người dùng, sẽ phụ thuộc vào phần cứng của thiết bị đang sử dụng. Tốc độ quạt có thể thay đổi tùy vào điều kiện môi trường sử dụng.
Tích hợp hệ thống quản lý toà nhà (BMS)
FCU hiện đại được tích hợp với hệ thống BMS (Building Management System) thông qua các điểm điều khiển (BMS Points) và cảnh báo (Alarms). Điều này cho phép vận hành tập trung và tối ưu hóa năng lượng. Các điểm điều khiển BMS cơ bản bao gồm:
- Space Temperature (Nhiệt độ phòng): Giá trị đọc Analog Input (AI).
- FCU Run/Stop Status (Trạng thái chạy/dừng): Digital Input (DI).
- Fan On/Off Control (Điều khiển Quạt): Analog Output (AO) hoặc Digital Output (DO) từ BMS.
- Modulating Valve Control (Điều khiển Van): Analog Output (AO) để điều chỉnh vị trí van.
- Time Schedule (Lịch trình thời gian): Điều khiển thời gian Bật/Tắt dựa trên lịch trình sử dụng để tiết kiệm năng lượng.
- High Temperature Alarm (Cảnh báo nhiệt độ cao): Cảnh báo nếu nhiệt độ phòng vượt quá giới hạn cho phép.
Có thể bạn quan tâm, đây là các bộ điều khiển có thể tích hợp trong hệ BMS:
Ưu điểm của hệ thống FCU
- Chi phí đầu tư ban đầu thấp, phù hợp cho các dự án cần tối ưu ngân sách.
- Thời gian giao hàng và lắp đặt nhanh, các module FCU có sẵn, dễ triển khai tại công trường.
- Lắp đặt và vận hành đơn giản, hệ thống hoạt động độc lập, không yêu cầu thiết bị trung gian phức tạp.
- Dễ dàng thay đổi bố cục phòng hoặc nâng cấp sau này, linh hoạt cho không gian văn phòng, khách sạn.
- Mỗi phòng có thể điều khiển riêng, người sử dụng có thể tự cài đặt nhiệt độ theo nhu cầu cá nhân.
- Không chiếm nhiều diện tích, thiết bị nhỏ gọn, có thể lắp trên trần giả hoặc tường.
Nhược điểm của hệ thống FCU
- Có nhiều van và đường ống trong trần, nên dễ phát sinh rò rỉ nước hoặc hỏng van nếu không bảo trì định kỳ.
- Tần suất bảo trì cao hơn so với hệ thống điều hòa trung tâm (chiller plant hoặc VRV/VRF).
- Cần kiểm tra trần thường xuyên để vệ sinh và thay lọc gió cho từng FCU, tốn công hơn.
- Không cung cấp gió tươi trực tiếp, nên phải kết hợp với hệ thống thông gió riêng để đảm bảo chất lượng không khí.
- Khó kiểm soát đồng đều trong không gian lớn, nếu nhiều FCU gần nhau, các thiết bị có thể hoạt động “ngược nhau” (một máy làm lạnh, máy kia sưởi).
Ứng dụng thực tế của FCU
Fan Coil Unit (FCU) là giải pháp điều hòa không khí cục bộ lý tưởng cho nhiều loại công trình — từ căn hộ, khách sạn đến các khu vực riêng biệt trong tòa nhà văn phòng — nhờ khả năng điều khiển nhiệt độ độc lập theo từng không gian.
Trong hệ thống HVAC hiện đại, đặc biệt khi sử dụng cấu hình hệ 4 ống, FCU mang lại khả năng kiểm soát vi khí hậu (microclimate control) chính xác, đáp ứng đồng thời nhu cầu làm lạnh và sưởi ấm khác nhau ở từng phòng, từng khu vực.
Xu hướng điều khiển thông minh ngày càng thúc đẩy việc tích hợp FCU vào các tiêu chuẩn tự động hóa như KNX, Modbus hoặc BACnet. Sự tích hợp này không chỉ cho phép giám sát và điều khiển tập trung qua BMS mà còn tối ưu hóa vận hành dựa trên lịch trình (Time Schedule Control) và cảm biến hiện diện, từ đó mang lại hiệu suất năng lượng cao và sự thoải mái vượt trội cho người dùng.
