Bộ Điều Khiển Điều Hòa Samsung Core CR-CG-SMG-KNX-01

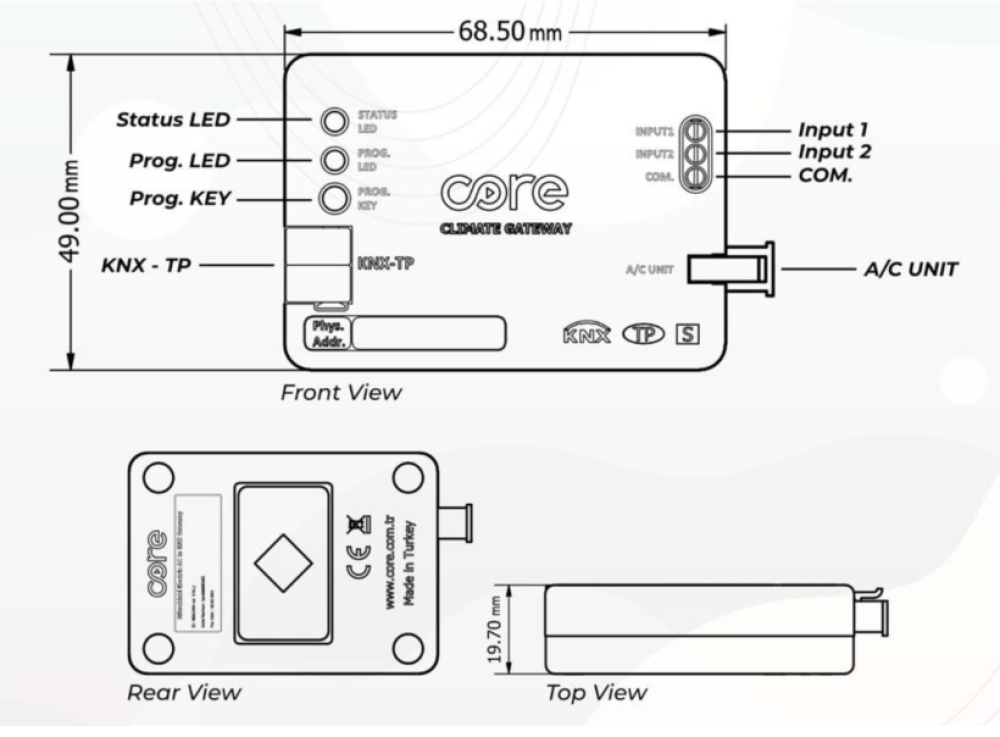

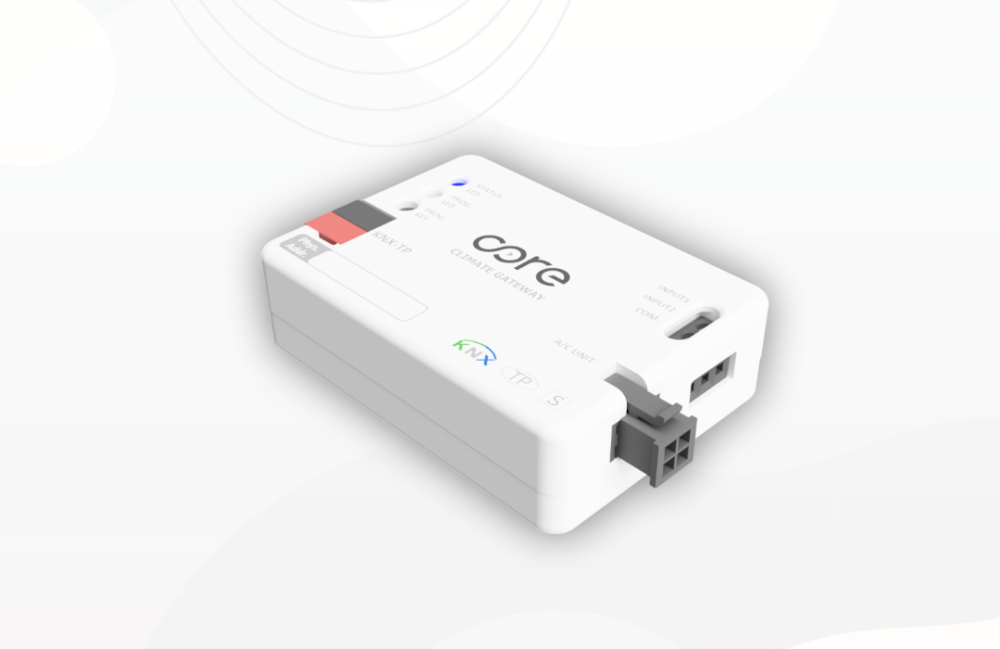

KNX Gateway Samsung NASA Tích Hợp Điều Hòa Samsung Thương Mại Vào KNX Với Core CR-CG-SMG-KNX-01

Dòng điều hòa thương mại Samsung NASA VRF (Multi V, DVM) có mặt trong nhiều dự án văn phòng và tòa nhà tại Việt Nam. CR-CG-SMG-KNX-01 là gateway Core dành riêng cho nhóm này, kết nối Samsung NASA indoor unit vào KNX bus theo chuẩn hai chiều đầy đủ.

Trước khi đi vào chi tiết kỹ thuật, có một điểm cần xác nhận ngay: "Samsung NASA" là giao thức bus nội bộ của Samsung dành cho dòng thương mại, không phải toàn bộ điều hòa Samsung. Điều hòa Samsung dân dụng không dùng NASA protocol và không tương thích với CR-CG-SMG-KNX-01. Cách kiểm tra nhanh: nhìn model code trên tem máy.

Cách Xác Định Samsung NASA Đọc Model Code Trước Khi Đặt Hàng

Model code Samsung VRF có cấu trúc 8 phần: XX - xxx - X - X - X - X - X - X

Hai điều kiện bắt buộc để model tương thích với CR-CG-SMG-KNX-01:

1. Phần 4 phải là chữ "N": ký tự N ở đây nghĩa là indoor unit dùng NASA protocol
2. Phần 5 không được là E, B, K hoặc W: đây là danh sách exception không tương thích dù có N ở phần 4

Ví dụ model tương thích: AM045AN4DEH

Nếu phần 4 không phải N, hoặc phần 5 là E/B/K/W: model đó không tương thích, không dùng CR-CG-SMG-KNX-01 được.

Tải Compatibility List v4.0 (19.01.2026) từ core.com.tr để tra cứu danh sách đầy đủ trước mỗi dự án.

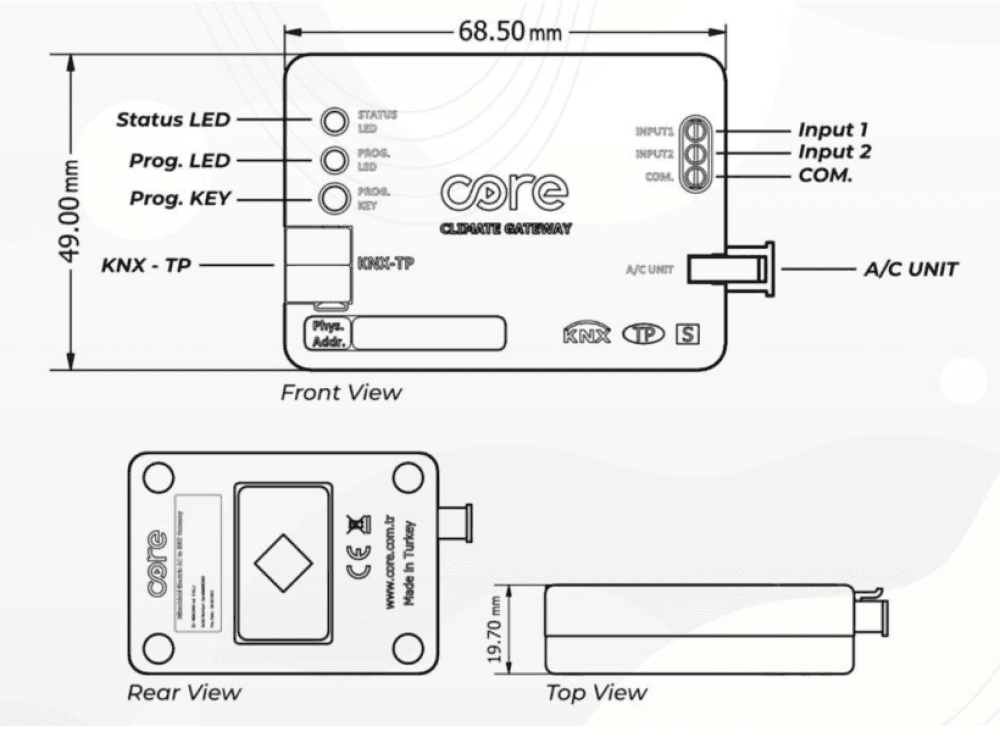

F3, F4 Terminal: Kết Nối 2 Dây Non-Polarized

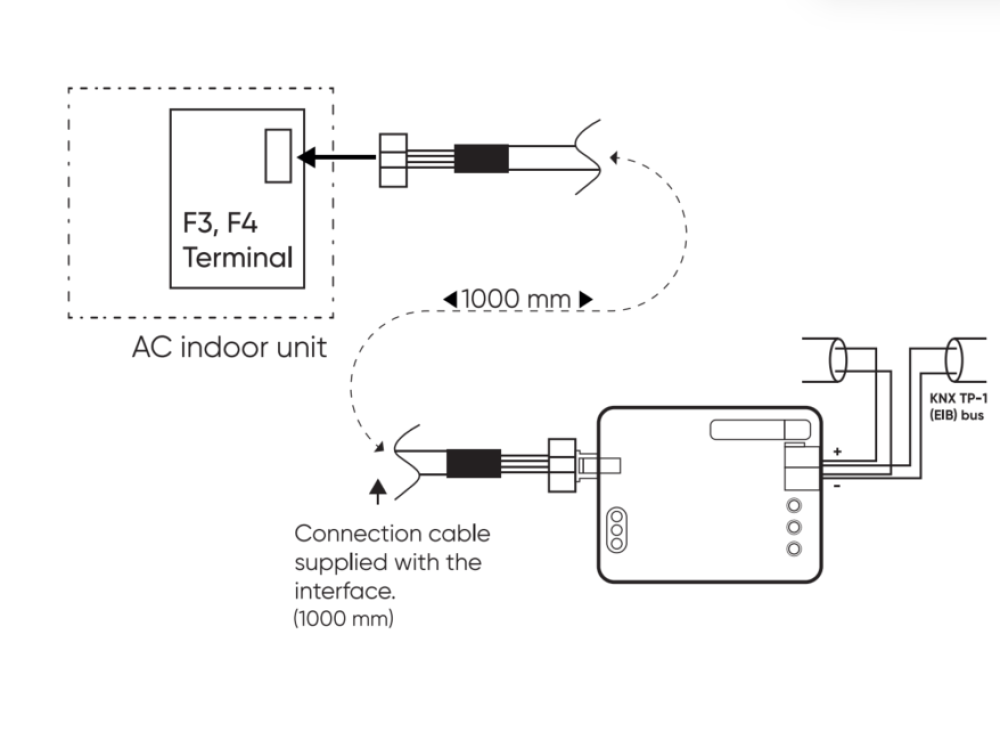

CR-CG-SMG-KNX-01 kết nối vào indoor unit Samsung qua cổng F3, F4 terminal trên bo mạch indoor unit. Cáp đi kèm dài 1m, tiết diện 2x0.34mm (29AWG) có màn chắn, với 2 dây màu Green và Yellow.

F3/F4 terminal là non-polarized: dây Green và Yellow có thể đấu vào F3 hoặc F4 theo bất kỳ chiều nào đều hoạt động, không cần tra màu nào vào đầu nào. Cả Programming Manual và Quick Start Guide của Core đều xác nhận "cables can be connected in any direction due to no polarity."

Không cắt ngắn, không nối dài, không thay bằng cáp khác.

Turbo Mode và WindFree: Hai Object Đặc Trưng Chỉ Có Ở Samsung

Đây là phần phân biệt CR-CG-SMG-KNX-01 rõ nhất so với tất cả gateway khác trong dòng Core:

Turbo Mode (DPT 1.002): kích hoạt chế độ làm lạnh hoặc sưởi tốc độ tối đa lập tức. Khi Turbo đang hoạt động, fan speed control bị disable hoàn toàn -- indoor unit tự điều chỉnh quạt ở mức cao nhất. Disabled by default trong ETS, phải enable trong tab Fan Configuration.

WindFree (DPT 1.002): tính năng luồng khí siêu nhẹ của Samsung -- không khí lạnh thoát ra qua hàng nghìn lỗ nhỏ thay vì cánh gió trực tiếp, tạo cảm giác làm mát không có gió thổi vào người. Disabled by default trong ETS, phải enable trong tab Fan Configuration. WindFree tự động tắt khi indoor unit chuyển sang chế độ Heating -- chỉ hoạt động trong Cooling mode.

Hai object này không có trên bất kỳ gateway nào khác trong dòng Core (không có trên Daikin, Gree, Mitsubishi Electric, LG hay MHI). Đây là lý do CR-CG-SMG-KNX-01 tồn tại như một gateway riêng thay vì dùng chung application program với hãng khác.

Cả Turbo và WindFree đều cần enable trong ETS trước khi object xuất hiện để gán group address.

Điều Khiển Được Gì Qua KNX

Objects mặc định bật:

Objects cần enable trong ETS:

Lưu ý Auto Fan Speed: CR-CG-SMG-KNX-01 có Auto Fan Speed enabled by default -- khác với LG, ME, MHI là disabled. Value 0 gửi vào Control_Fan_Speed sẽ kích hoạt Auto mode, không phải tốc độ thấp nhất. Kiểm tra logic KNX thermostat đang dùng để tránh gửi nhầm value 0.

Vanes Up-Down chỉ là Swing On/Off: sau khi enable trong ETS, object Vanes Up-Down chỉ có 2 giá trị (0 = Off, 1 = Swing On). Không có các vị trí cố định Pos1/Pos2/... như LG hay MHI. Đây là cách điều khiển cánh gió đơn giản nhất trong toàn bộ dòng Core gateway.

Fan Speed DPT 5.100: tương tự MHI gateway. Kiểm tra thermostat KNX có hỗ trợ DPT 5.100 không. Có thể đổi sang DPT 5.010 (Enumerated) hoặc 5.001 (Scaling) trong ETS Fan Configuration.

Master/Slave Với Samsung NASA Wired Remote Controller

Khi dự án giữ lại Samsung NASA wired remote controller, cả gateway và remote cùng kết nối vào F3/F4 bus của indoor unit theo cơ chế Master/Slave:

• Tham số trong ETS: "Core_SMG_AC_Int is Configured as Master?" (mặc định: Yes)
• Chỉ một thiết bị là Master
• Mặc định gateway là Master, remote là Slave
• Có thể đổi ngược trong ETS nếu cần remote giữ quyền Master

Khi không có wired remote controller: gateway kết nối thẳng vào F3/F4 và bắt buộc là Master.

Tham số "Control from Remote Control Disable" (mặc định: No) cho phép vô hiệu hóa hoàn toàn remote controller khi set Yes -- hữu ích trong các dự án cần KNX là nguồn điều khiển duy nhất.

Tương Thích: Kiểm Tra Trước Khi Thi Công

Theo Compatibility List v4.0 (19.01.2026), gateway tương thích với Samsung NASA indoor unit trong các dòng:

• Wall Mounted (Standard và ARTCOOL phiên bản NASA)
• Ceiling Cassette 4-way (360 Round, WindFree 4-Way, Standard)
• Ceiling Cassette 2-way và 1-way
• Duct Type (High Static, Low Static)
• Ceiling Suspended
• Floor Standing và Console

Toàn bộ đều phải đáp ứng: chữ N tại vị trí 4 của model code, và không có E/B/K/W tại vị trí 5.

Một số model Samsung trong danh sách thương mại không phải NASA (ví dụ một số dòng nhỏ chạy giao thức cũ) sẽ không kết nối được dù lắp đặt đúng kỹ thuật. Tải và kiểm tra compatibility list trước khi thi công là bước bắt buộc.

Câu Hỏi Thường Gặp

Làm sao biết điều hòa Samsung có phải NASA không?

Nhìn model code trên tem indoor unit. Phần thứ 4 của model code phải là chữ "N". Ví dụ: AM045AN4DEH -- chữ N ở vị trí 4 là Samsung NASA. Nếu vị trí đó không phải N, hoặc vị trí 5 là E/B/K/W, model đó không tương thích với CR-CG-SMG-KNX-01.

WindFree có cần enable gì thêm không?

Phải enable tham số "Windfree Enable" trong tab Fan Configuration của ETS trước. Sau khi enable, object Control/Status_Windfree (DPT 1.002) xuất hiện để gán group address. Gửi value 1 để bật WindFree. Lưu ý: WindFree tự tắt khi indoor unit chuyển sang Heating mode.

Turbo Mode khác PowerCooling của LG như thế nào?

LG kích hoạt Power Cooling bằng cách gửi Fan Speed = 5 (cấp quạt đặc biệt). Samsung Turbo Mode là object riêng biệt DPT 1.002, gửi value 1 để kích hoạt. Khi Turbo đang hoạt động, fan speed control bị disable hoàn toàn. Hai cách tiếp cận khác nhau về kỹ thuật.

Auto Fan Speed mặc định bật có ảnh hưởng gì đến cấu hình?

Vì Auto enabled by default, value 0 gửi vào Fan Speed object sẽ kích hoạt Auto mode thay vì tốc độ thấp nhất. Nếu thermostat KNX có logic gửi value 0 khi tắt điều hòa hoặc reset, cần kiểm tra để tránh nhầm. Có thể disable Auto Fan Speed trong ETS nếu không muốn dùng tính năng này.

Kết Luận

CR-CG-SMG-KNX-01 phủ dải Samsung NASA VRF thương mại bao gồm wall-mount, cassette, duct, ceiling suspended, floor standing và console. Hai tính năng Turbo Mode và WindFree là điểm khác biệt rõ nhất của Samsung so với các hãng khác trong dòng Core gateway.

Bước quan trọng nhất trước khi mua và thi công: kiểm tra model code indoor unit có "N" ở vị trí 4 không, và vị trí 5 có phải E/B/K/W không. Bước đó tiết kiệm nhiều thời gian troubleshooting trên công trình hơn bất kỳ tài liệu kỹ thuật nào.

Liên hệ team kỹ thuật KNXStore.vn để tư vấn về KNX gateway Samsung NASA cho dự án cụ thể.
