KNX Gateway Mitsubishi Electric Tích Hợp Điều Hòa Mitsubishi Electric Vào KNX Với Core CR-CG-ME-KNX-01

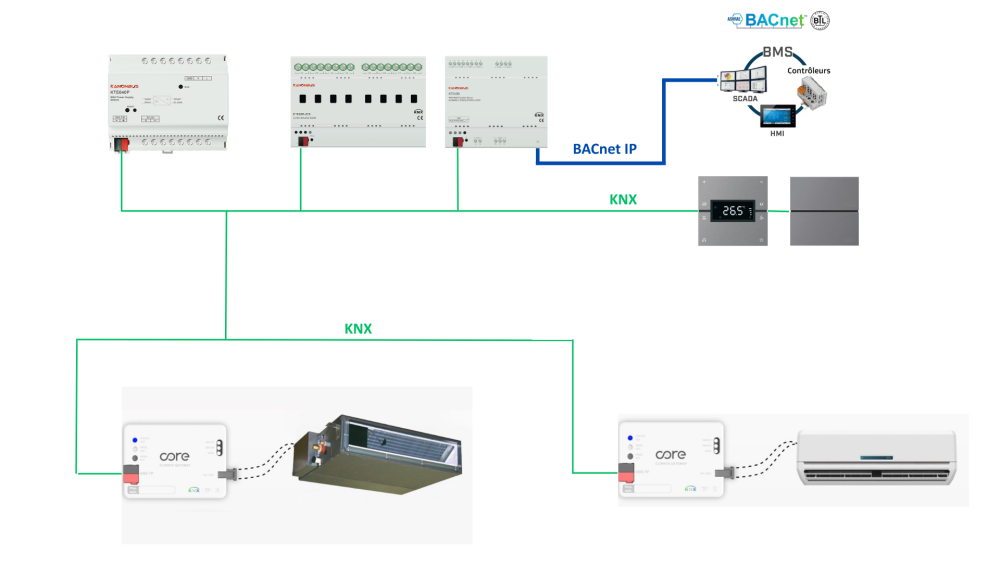

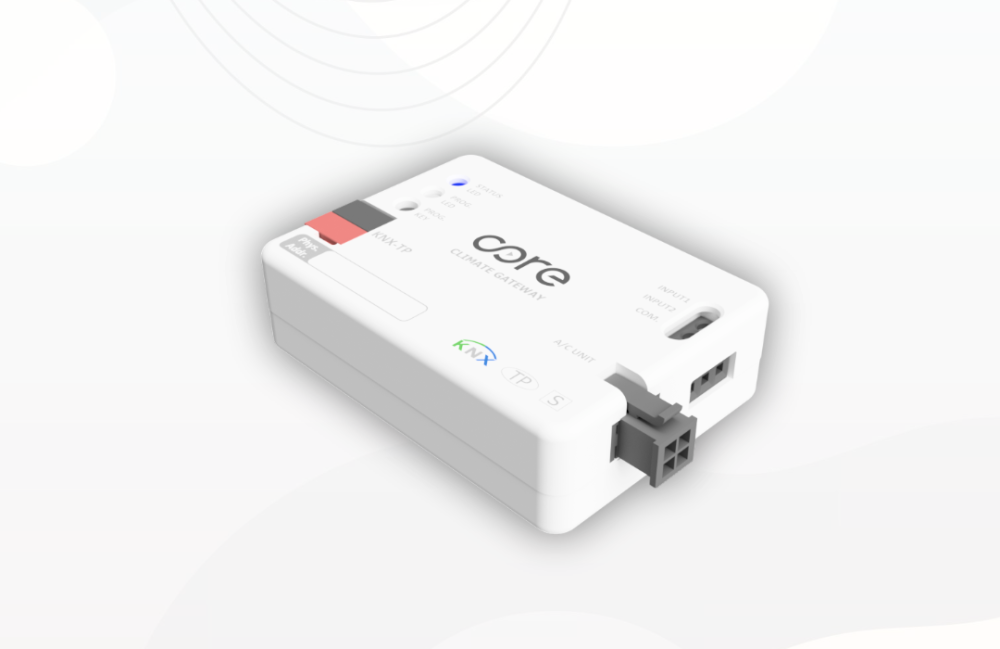

Dòng Mitsubishi Electric xuất hiện phổ biến trong các dự án văn phòng, khách sạn và căn hộ cao cấp tại Việt Nam, từ dòng MSZ wall-mount dân dụng đến City Multi VRF thương mại. CR-CG-ME-KNX-01 là gateway Core dành riêng cho tất cả các dòng này.

Điều cần nói ngay để tránh nhầm với các gateway khác trong cùng dòng sản phẩm: CR-CG-ME-KNX-01 dùng cổng CN105 của Mitsubishi Electric, không phải H1/H2 hay COM-MANUAL hay P1/P2. CN105 là polarized connector, có màu sắc chân phân biệt, và wired remote controller Mitsubishi vẫn hoạt động song song được sau khi lắp gateway, khác hoàn toàn so với Gree Split.

CN105 Polarized Connector Với Màu Chân Phân Biệt

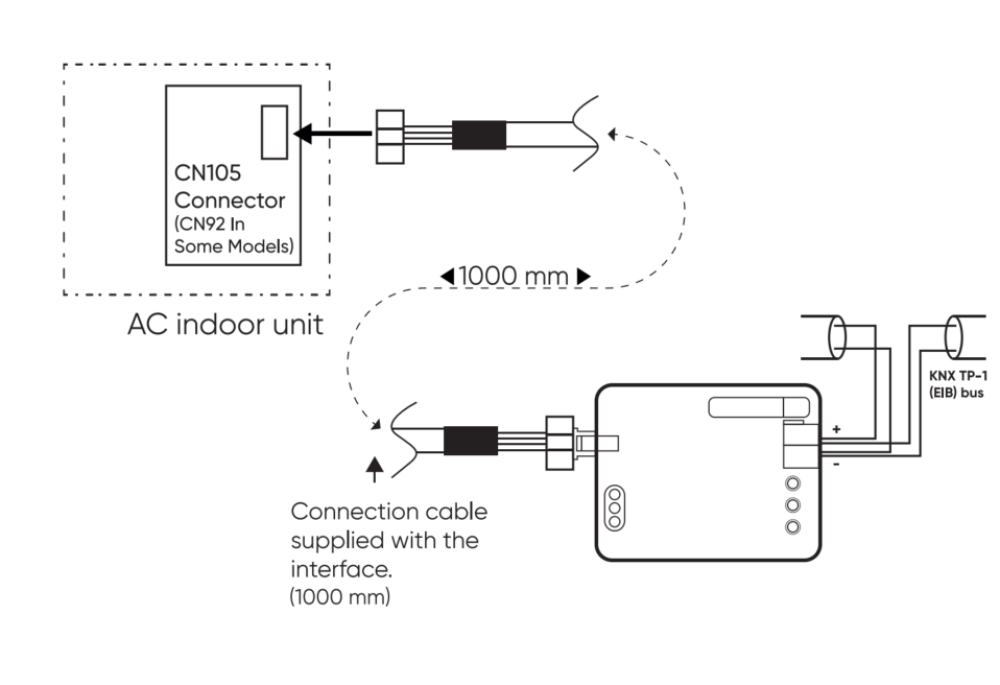

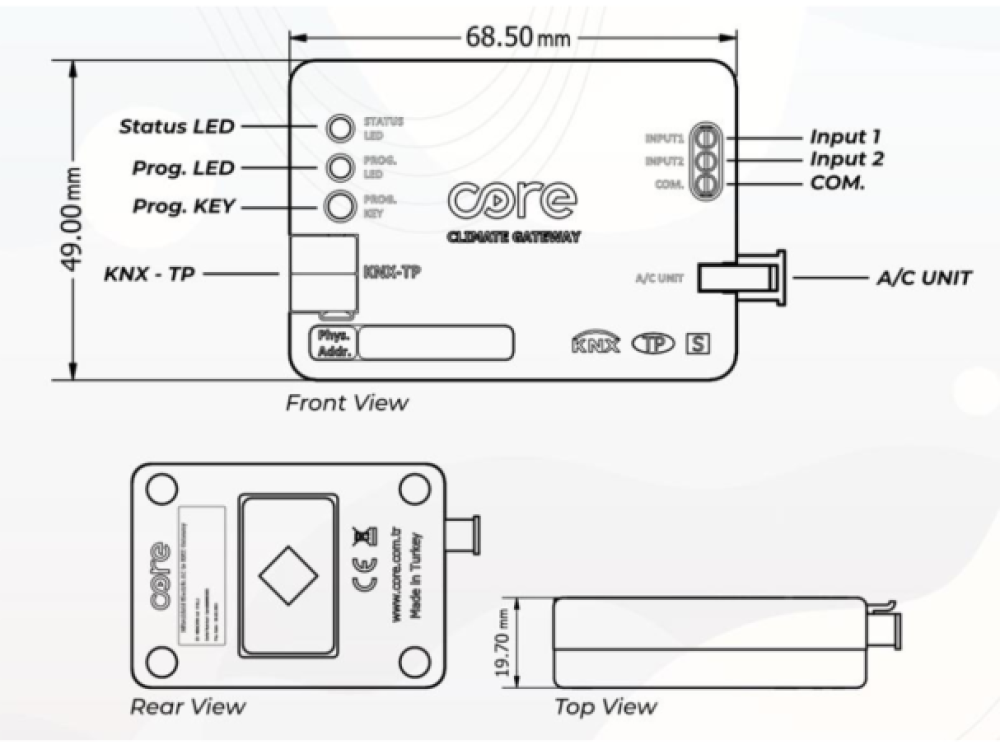

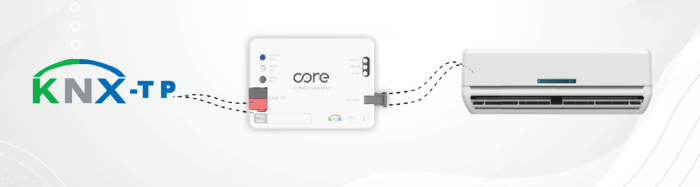

CR-CG-ME-KNX-01 kết nối vào indoor unit Mitsubishi Electric qua cổng CN105. Cáp đi kèm dài 1m, tiết diện 4x0.34mm (29AWG) có màn chắn, với connector 5 chân (5x1), White Housing, bước 2mm.

Điểm quan trọng nhất: CN105 là polarized connector, có lẫy định hướng vật lý. Không thể cắm ngược vì hình dạng không cho phép. Khi lắp, căn đúng chiều lẫy rồi ấn đến khi nghe tiếng click.

Với một số dòng Mr. Slim, bo mạch indoor unit dùng cổng CN92 thay thế. Cần xác định model cụ thể trước khi lắp, tránh tìm CN105 trên máy không có cổng này.

Không cắt ngắn, không nối dài, không thay bằng cáp khác. Lý do như với tất cả gateway dòng Core: tín hiệu bus nhạy với đặc tính điện cụ thể của cáp đi kèm.

Wired Remote Controller Mitsubishi Vẫn Dùng Song Song Được

Đây là điểm khác biệt lớn nhất của CR-CG-ME-KNX-01 so với gateway cho Gree Split: wired remote controller Mitsubishi Electric không cần tháo ra sau khi lắp gateway.

Lý do: Mitsubishi Electric thiết kế hai cổng riêng biệt trên indoor unit. CN105 dành cho gateway và phụ kiện BMS. TB15 dành cho wired remote controller. Hai cổng hoạt động độc lập, không xung đột.

Kịch bản lắp đặt khi có cả hai:

  • Gateway cắm vào CN105 của indoor unit
  • Wired remote controller Mitsubishi cắm vào TB15 của indoor unit
  • Không cần thiết lập Master/Slave, không cần jumper

Trong các dự án retrofit (thêm KNX vào hệ thống đã có sẵn), điều này đặc biệt có giá trị: kỹ thuật viên ME đã lắp và bàn giao remote cho người dùng, team KNX chỉ cần cắm thêm gateway vào CN105 mà không gián đoạn bất kỳ chức năng nào đang hoạt động.

Ngược lại, với CR-CG-GRE-KNX-02 (Gree Split), wired remote controller Gree bắt buộc phải tháo ra khỏi bus trước khi kết nối gateway.

Tham Số "Control from Remote Control Disable" Trong ETS

Mặc dù remote controller có thể hoạt động song song, đôi khi dự án lại cần ngược lại: khóa hoàn toàn remote để người dùng cuối không can thiệp vào HVAC, chỉ điều khiển qua KNX (touchpanel, scene, logic BMS).

CR-CG-ME-KNX-01 hỗ trợ điều này qua tham số "Control from Remote Control Disable" trong ETS, tab General. Khi set thành Yes:

  • Remote controller vật lý bị vô hiệu hóa ở cấp phần mềm
  • Indoor unit chỉ nhận lệnh từ KNX bus qua gateway
  • Thay đổi được bất kỳ lúc nào qua ETS mà không cần can thiệp vật lý vào indoor unit

Phù hợp cho khách sạn, văn phòng cao cấp, hay bất kỳ môi trường nào cần kiểm soát tập trung HVAC.

Điều Khiển Được Gì Qua KNX

Sau khi load product database và cấu hình trong ETS, các group object mặc định và tùy chọn:

Mặc định bật:

  • On/Off: DPT 1.001
  • Mode: DPT 20.105 (0-Auto, 1-Heat, 3-Cool, 9-Fan, 14-Dry)
  • Setpoint Temperature: DPT 9.001 (bước 0.5°C hoặc 1°C)
  • Fan Speed: DPT 5.010 hoặc 5.001 (2, 3, hoặc 4 cấp tùy model)
  • Status AC Return Temperature: DPT 9.001

Cần enable trong ETS:

  • Vanes Up-Down: Pos1-5 + Swing (value 6), DPT 5.010
  • Vanes Left-Right: 7 vị trí (DPT 5.010) — xem bên dưới
  • Control AC Return Temp: nhận nhiệt độ từ KNX thermostat
  • Error Code 2-byte (mã lỗi Mitsubishi dạng số nguyên như 1102, 4100)
  • Digital inputs: enable từng input trước khi gán group address

Vanes Left-Right của Mitsubishi Electric có 7 giá trị: Full-Left (1), Left (2), Center (3), Right (4), Full-Right (5), Left-Right swing (6), Periodically (7). Hai giá trị cuối là chế độ quét tự động, không có trên vanes Up-Down thông thường.

Ambient Temperature Từ KNX Thermostat Gửi Dưới 1 Phút

CR-CG-ME-KNX-01 cho phép nhận nhiệt độ phòng từ KNX thermostat bên ngoài thay vì dùng sensor nội bộ indoor unit. Hữu ích khi máy duct giấu trần hoặc cassette trần cao không đo được nhiệt độ phòng chính xác.

Quy tắc bắt buộc: object "Control AC Return Temp" phải được gửi định kỳ với chu kỳ dưới 1 phút. Nếu indoor unit không nhận được giá trị mới trong hơn 60 giây, nó tự revert về sensor nội bộ mà không có cảnh báo nào ra KNX.

Cần cấu hình:

  • KNX thermostat vật lý: kiểm tra tham số cyclic transmission interval, đặt về 55-60 giây hoặc thấp hơn
  • Logic controller: trigger gửi nhiệt độ định kỳ, không phụ thuộc vào sự thay đổi giá trị

Tương Thích Domestic, Mr. Slim, City Multi, Industrial

Theo Compatibility List v3.0 (17.09.2024):

Domestic (dân dụng): MSZ-A, MSZ-AP, MSZ-CGE, MSZ-DM, MSZ-EF, MSZ-FA, MSZ-FD, MSZ-FH, MSZ-GA, MSZ-GB, MSZ-GC, MSZ-GE, MSZ-GF, MSZ-GL, MSZ-HR, MSZ-LN, MSZ-SF, MSZ-WN; MSY-A, MSY-GL; MLZ-KA, MLZ-KP-NA; MFZ-KA, MFZ-KJ.
Không tương thích: MSZ-HA, MSZ-HC, MSZ-HJ.

Mr. Slim (thương mại nhỏ): Cassette PCA-M, PCA-RP (sx từ 2014+), PEAD series, PLA series, PKA-RP, PSA-RP. Floor standing PEY-P, PLY-P-BA. Slim duct SEZ-KA/KC/KD/M, SLZ-KA/KF/M.
Không tương thích: PCA-RP71/125HA/HAQ.

Industrial: PEA-RP, PEH-RP. Không tương thích: PEA-RP400/500GAQ.

City Multi VRF: PCFY-P, PEFY-P (nhiều series), PFFY-P, PKFY-P, PLFY-P, PMFY-P, PLFY-WP, PEFY-WP, PFFY-WP.

City Multi Kiểm Tra Adaptor Trước Khi Đặt Hàng

Một số model City Multi được đánh dấu [2] trong Compatibility List, nghĩa là không có CN105 trực tiếp mà cần thêm adaptor:

  • PAC-IT51AD-E: cho model có cổng CN51
  • PACIT52AD-E: cho model có cổng CN52

Cả hai adaptor mua trực tiếp từ nhà phân phối Mitsubishi Electric, không có tại kho KNX. Đây là bước dễ bỏ sót khi estimate bill of materials cho dự án City Multi. Tra Compatibility List v3.0 cho từng model indoor unit cụ thể trước khi chốt BOM.

Câu Hỏi Thường Gặp

Có cần tháo wired remote controller Mitsubishi Electric khi lắp gateway không?

Không. Remote controller Mitsubishi Electric kết nối vào TB15, gateway kết nối vào CN105. Hai cổng độc lập và hoạt động song song mà không xung đột. Đây là điểm khác biệt so với CR-CG-GRE-KNX-02 (Gree Split) vốn yêu cầu tháo remote.

CR-CG-ME-KNX-01 tương thích với dòng Mitsubishi Electric nào?

Domestic (MSZ, MSY, MLZ, MFZ series), Mr. Slim (PCA, PEAD, PLA, PKA, PSA, SEZ, SLZ, PEY), Industrial (PEA-RP, PEH-RP), City Multi (PCFY-P, PEFY-P, PFFY-P, PKFY-P, PLFY-P, PMFY-P và biến thể WP). Kiểm tra Compatibility List v3.0 (17.09.2024) cho từng model cụ thể.

Tại sao indoor unit Mitsubishi tự về sensor nội bộ dù đã gán nhiệt độ từ KNX thermostat?

Object "Control AC Return Temp" phải được gửi định kỳ với chu kỳ dưới 1 phút. Nếu indoor unit không nhận được giá trị mới trong hơn 60 giây, nó tự revert về sensor nội bộ. Kiểm tra cấu hình cyclic send trên KNX thermostat hoặc logic controller.

Làm thế nào để khóa remote controller vật lý, chỉ cho phép điều khiển qua KNX?

Trong ETS, vào tab General, set tham số "Control from Remote Control Disable" thành Yes. Sau khi download, indoor unit sẽ bỏ qua toàn bộ lệnh từ remote vật lý và chỉ nhận lệnh qua KNX.

Kết Luận

CR-CG-ME-KNX-01 phủ được toàn bộ dải Mitsubishi Electric từ dân dụng đến thương mại và VRF, với ưu điểm quan trọng trong dự án retrofit: wired remote controller vẫn hoạt động song song sau khi lắp gateway, không cần can thiệp vào cách người dùng đang dùng máy.

Hai điểm cần nhớ nhất khi triển khai: xác nhận model có CN105 hay CN92 và có cần adaptor PAC-IT51AD-E hay không trước khi đặt hàng; cấu hình cyclic send nhiệt độ dưới 60 giây nếu dùng KNX thermostat bên ngoài.

Liên hệ team kỹ thuật KNXStore.vn để tư vấn về KNX gateway Mitsubishi Electric cho dự án cụ thể.
