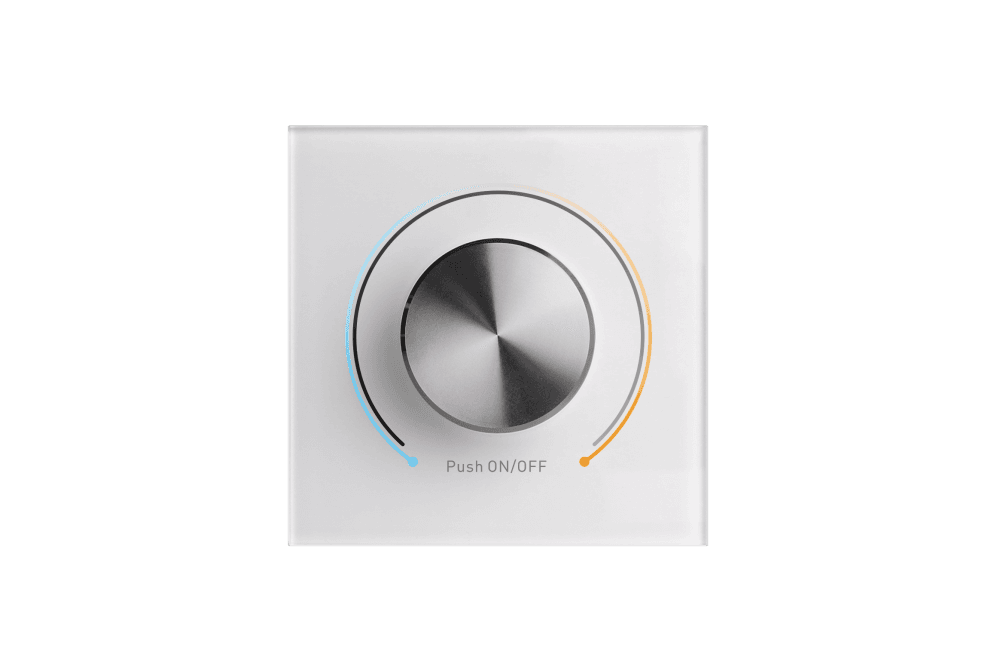

Sunricher Công Tắc Điều Khiển Xoay DALI MCU DT8 CCT - SR-2400RB-NF-CCT

  • Tình trạng: Đặt hàng
  • Thương hiệu: Sunricher
  • Mã SKU: SR-2400RB-NF-CCT
  • Loại: DALI-2 Wall Panel
Số lượng
Giá tham khảo (Vui lòng liên hệ trực tiếp)

Báo Giá Doanh Nghiệp

(Yêu cầu báo giá Doanh nghiệp B2B)

Thông tin chi tiết

SR-2400RB-NF-CCT là công tắc điều khiển xoay DALI master DT8 màu kép không khung với đầu ra DALI để điều chỉnh độ sáng và nhiệt độ màu của các thiết bị DALI DT8 màu kép. Nó hỗ trợ các lệnh điều chỉnh độ sáng và các lệnh DT8 và có thể tương thích với các thiết bị DT8 phổ biến. Đây là một công tắc xoay DALI master được thiết kế với nguồn điện DALI tích hợp có đầu vào rộng 100-240VAC, có thể cung cấp nguồn cho bus DALI khi kết nối với nguồn điện xoay chiều. Khi không kết nối với nguồn điện xoay chiều, công tắc xoay có thể được cấp nguồn từ bus DALI. Công tắc điều khiển xoay DALI master được cập nhật với trục quay tiêu chuẩn đường kính 4mm, rất phù hợp để sử dụng tại châu Âu. Mỗi MCU có thể cung cấp nguồn cho tối đa 50 ECG DALI với đầu ra DALI tối đa 100mA. Tối đa 2 MCU DALI hoạt động được cung cấp nguồn từ nguồn điện xoay chiều và 2 MCU thụ động được cung cấp nguồn từ bus DALI có thể kết nối với bus DALI và điều khiển tối đa 100 ECG DALI cho nhiều điểm điều khiển. Các giải pháp điều chỉnh độ sáng dễ dàng và đáng tin cậy, không cần địa chỉ DALI. Đơn vị điều khiển chính điều khiển tất cả các thiết bị trên mạch thông qua phát sóng. Nhấp đúp vào nút sẽ chuyển từ điều chỉnh độ sáng sang điều chỉnh nhiệt độ màu. Tương thích với các phụ kiện kích thước châu Âu phổ biến, đơn vị điều khiển thủ công DALI dễ dàng lắp đặt.

Các tính năng chính

  • Công tắc điều khiển xoay DALI master DT8 màu kép

  • Hỗ trợ các lệnh điều chỉnh độ sáng và các lệnh DT8

  • Có thể tương thích với các thiết bị DT8 phổ biến

  • Nguồn điện DALI tích hợp độc đáo với đầu vào rộng 100-240VAC

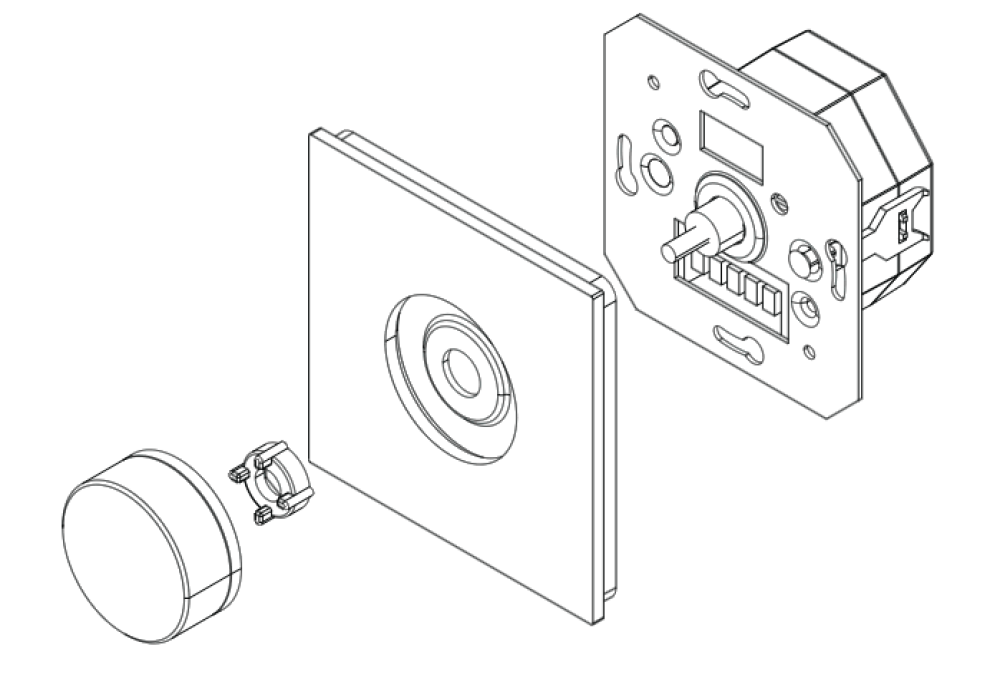

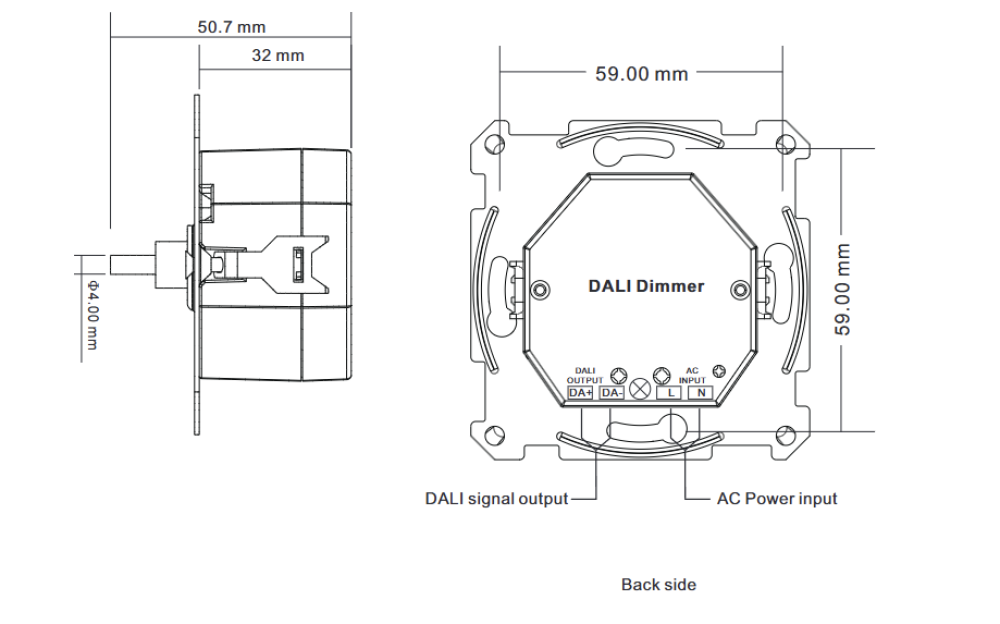

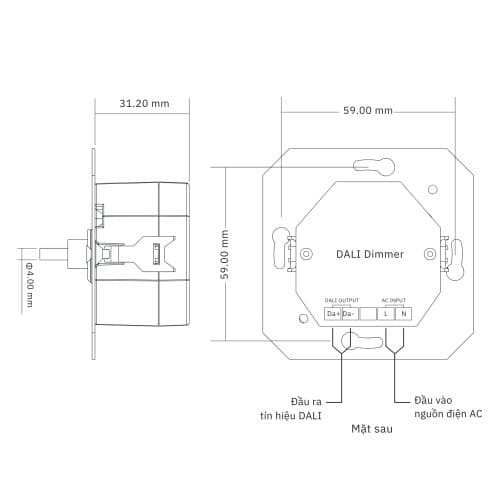

  • Trục quay tiêu chuẩn đường kính 4mm được cập nhật, hoàn hảo cho châu Âu

  • Tương thích tuyệt vời với các khung và phụ kiện kích thước châu Âu phổ biến

  • Chức năng sáng tạo để cấp nguồn cho bus DALI khi kết nối với nguồn điện xoay chiều

  • Mỗi MCU có thể cung cấp nguồn cho tối đa 50 ECG DALI với đầu ra DALI tối đa 100mA

  • Điều khiển tối đa 100 ECG DALI với tối đa 2 MCU DALI hoạt động được cung cấp nguồn từ nguồn điện xoay chiều và 2 MCU thụ động được cung cấp nguồn từ bus DALI

  • Được cấp nguồn từ bus DALI khi không kết nối với nguồn điện xoay chiều

  • Một kênh bus DALI có thể cài đặt nhiều bộ điều khiển DALI master

  • Các giải pháp điều chỉnh độ sáng dễ dàng và đáng tin cậy, không cần địa chỉ DALI

  • Điều khiển tất cả các thiết bị thông qua phát sóng

  • Ghi nhớ cảnh cuối cùng khi bật lại lần sau

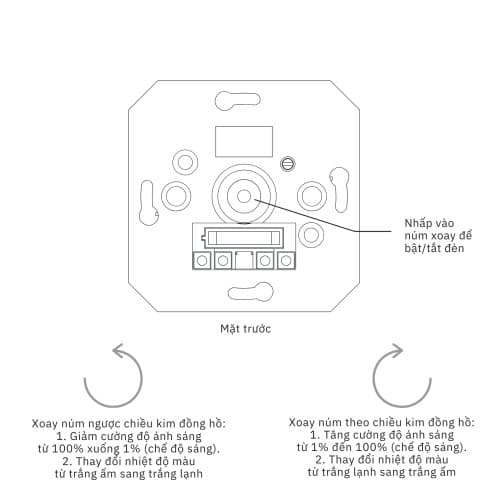

  • Nhấp đúp để chuyển từ điều chỉnh độ sáng sang điều chỉnh nhiệt độ màu

Sơ đồ kết nối

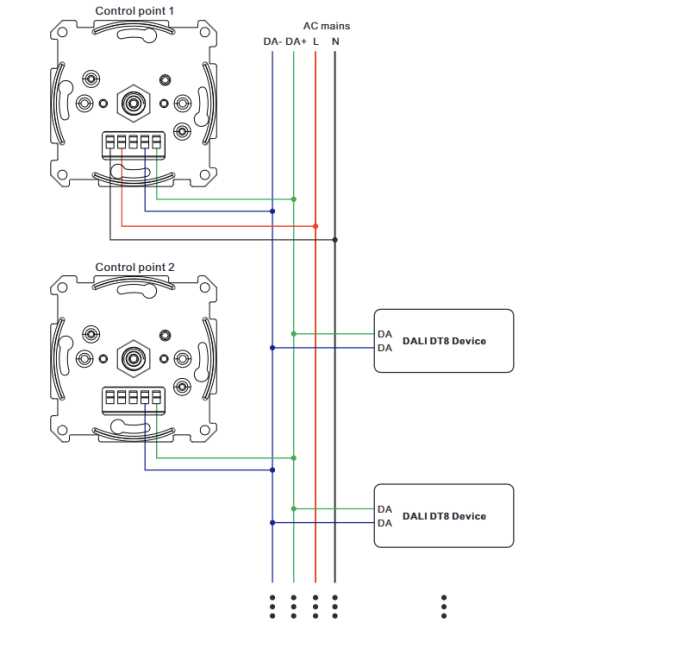

Trường hợp 2 MCU được cấp nguồn AC để điều khiển tới 100 DALI ECG

Sơ đồ kết nối

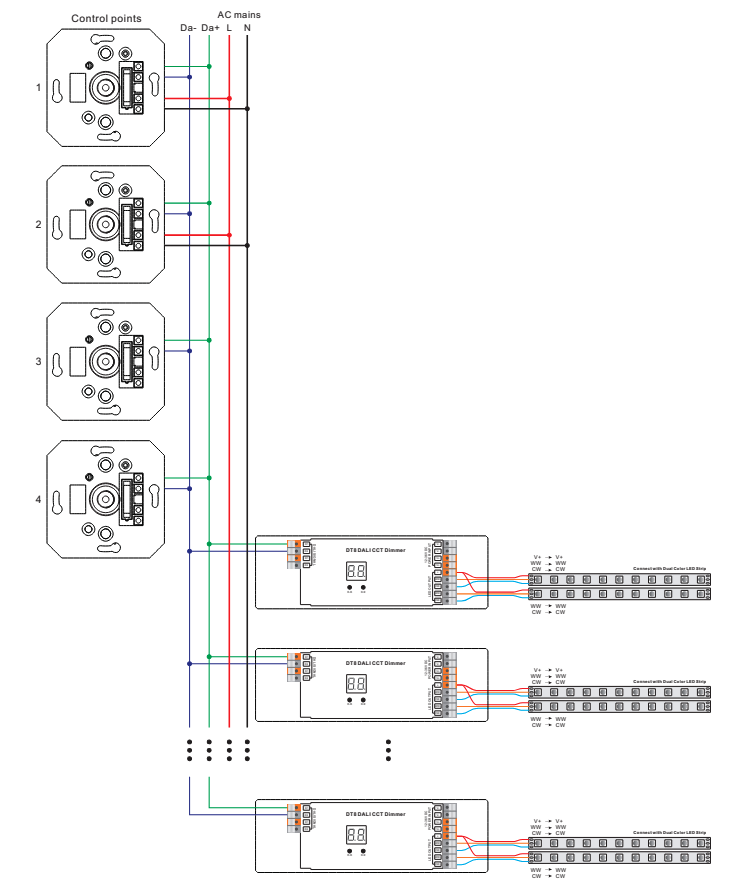

Trường hợp điều khiển tới 50 DALI ECG

Sơ đồ kết nối

Ghi chú:

  • Để điều khiển lên đến 100 ECG với cấu hình (Hình 1), có 2 MCU kết nối với nguồn điện chính AC 220V.

  • Để kết nối lên đến 50 ECG với cấu hình (Hình 2), chỉ có 1 MCU kết nối với nguồn điện chính AC 220V, các MCU còn lại được cấp nguồn bởi DALI bus. Tối đa có thể có 2 MCU kết nối với nguồn điện chính AC trong cùng một mạch điều khiển. Nên có tối đa 4 MCU trong cùng một mạch điều khiển.
