Olfer CBU-4P - Module 4 Ngõ Vào Push Button cho Mạng Casambi
Khi retrofit dự án chiếu sáng sang Casambi, luminaire và driver thường được thay hoặc nâng cấp. Nhưng công tắc nhấn âm tường thì sao? Tháo bỏ toàn bộ switch plate và thay bằng Casambi switch tốn công thi công và chi phí cao hơn cần thiết. Thực tế, công tắc nhấn N.O. thông thường hoạt động hoàn toàn được với CBU-4P.

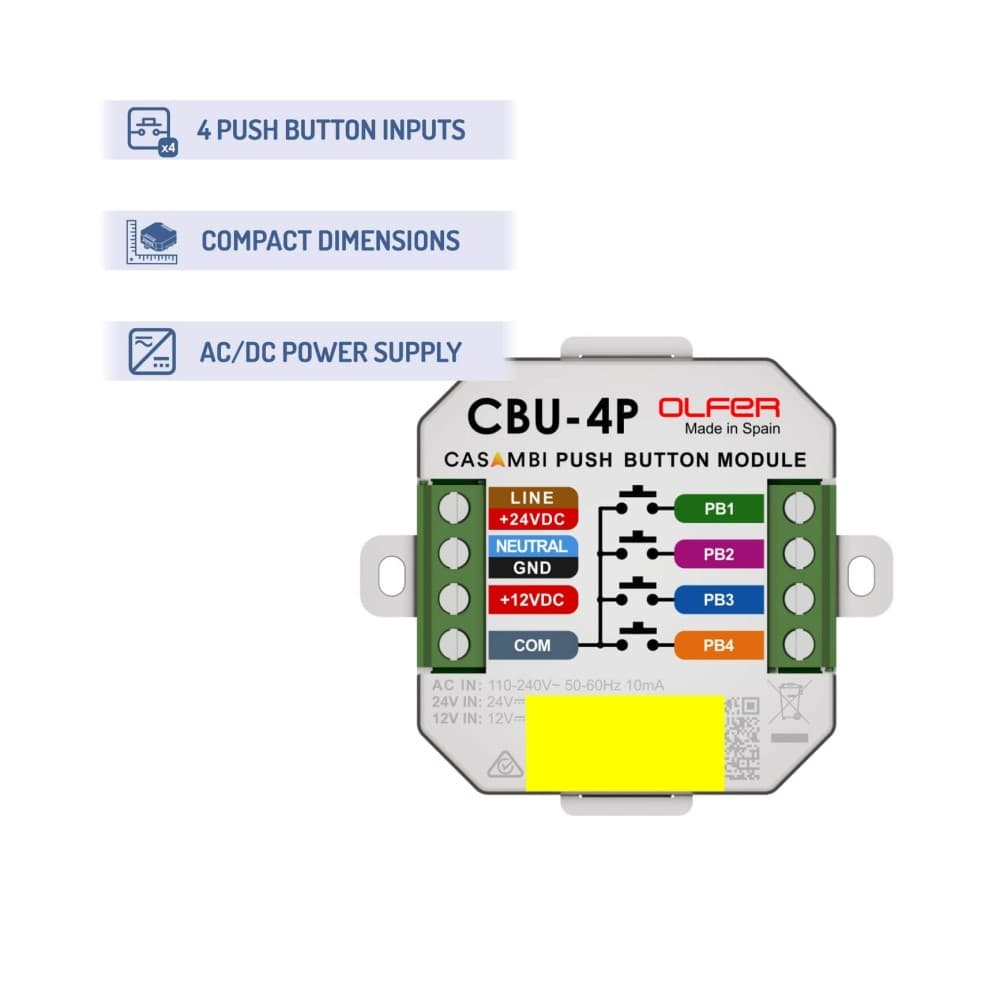

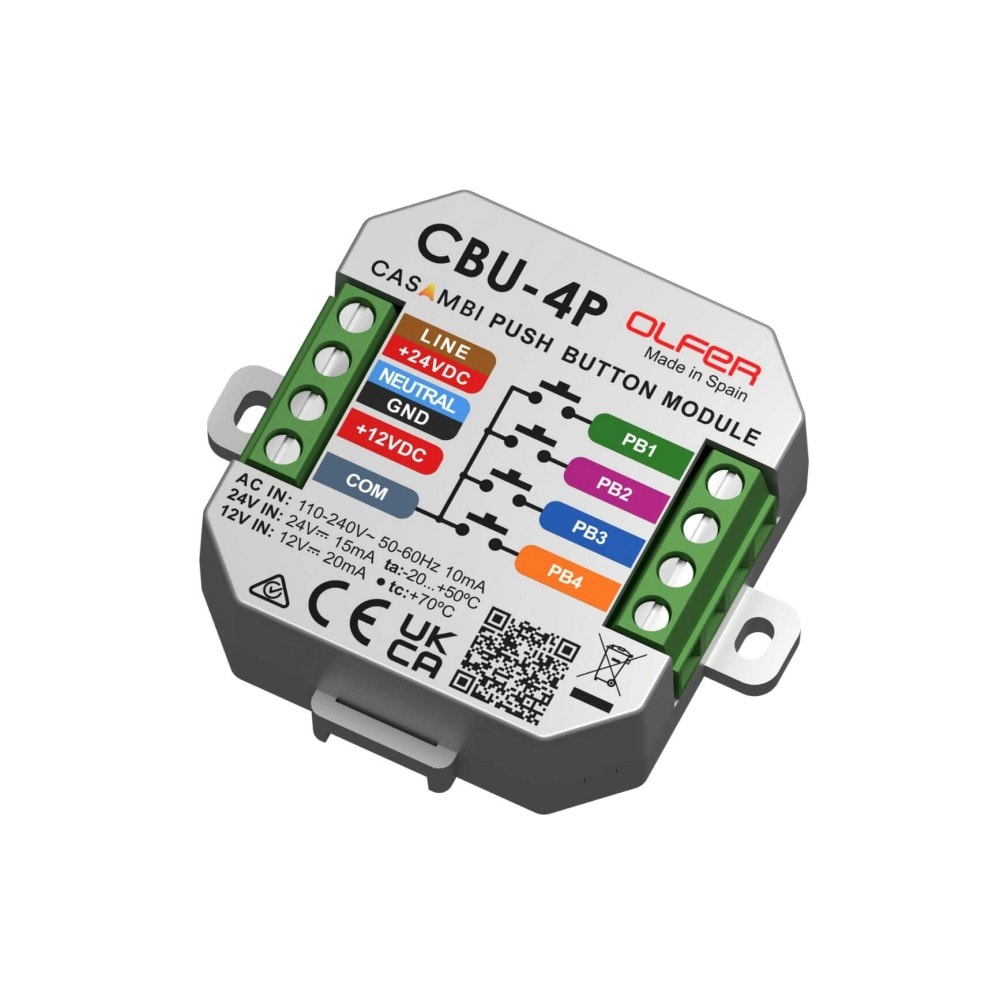

CBU-4P của Olfer lắp vào hộp kỹ thuật phía sau switch plate, nhận tín hiệu từ 4 nút nhấn N.O. bất kỳ, và chuyển thành lệnh Casambi BLE. Công tắc nhấn cũ giữ nguyên, người dùng thao tác như trước, nhưng giờ đây toàn bộ lệnh chạy qua Casambi mesh.
CBU-4P là gì và hoạt động như thế nào

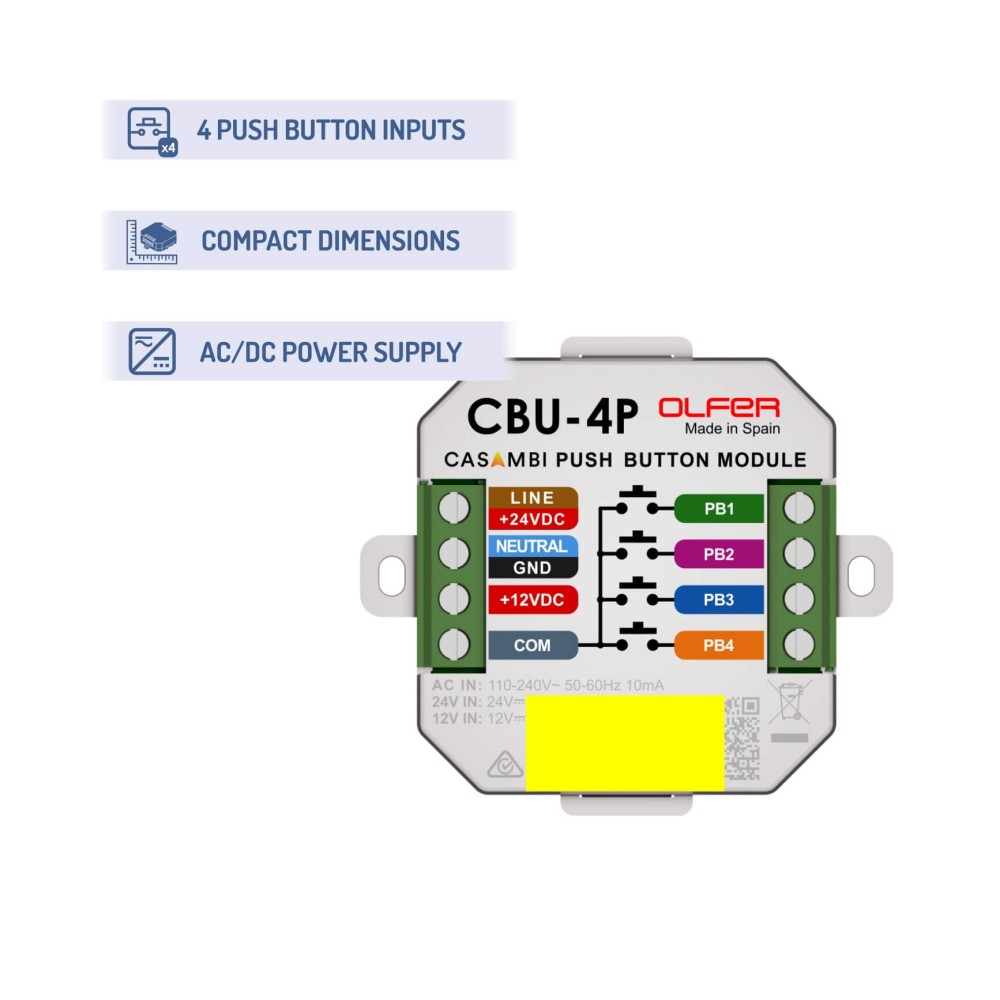

CBU-4P là Casambi push button module: thiết bị nhận tín hiệu đóng mạch từ 4 nút nhấn N.O. và phát lệnh BLE vào Casambi network. Không có relay output, không điều khiển tải trực tiếp. Toàn bộ logic xử lý nằm trong app Casambi: mỗi nút được gán cặp sự kiện (nhấn ngắn, nhấn dài, nhấn đôi) với lệnh điều khiển luminaire, group, scene hoặc animation.
Điểm khác biệt so với module tương tự là 3 chế độ nguồn: AC (110–240V), DC 24V và DC 12V. Trong công trình có sẵn nguồn 24VDC bus (driver DALI, bộ nguồn LED strip) hoặc 12VDC (hệ thống kiểm soát truy cập), CBU-4P lấy nguồn trực tiếp mà không cần biến áp riêng. Tiêu thụ cực thấp: AC ≤0.25W, DC 24V ≤0.20W, DC 12V ≤0.15W. Standby thấp hơn một chút. Không ảnh hưởng đáng kể đến hóa đơn điện.
Tầm phủ BLE đến 150m (balanced network) nhờ tích hợp CBM module. Với Long Range network (khi toàn bộ thiết bị trong network hỗ trợ Long Range), tầm tăng thêm đáng kể, phù hợp cho dự án kho xưởng hoặc ngoài trời.

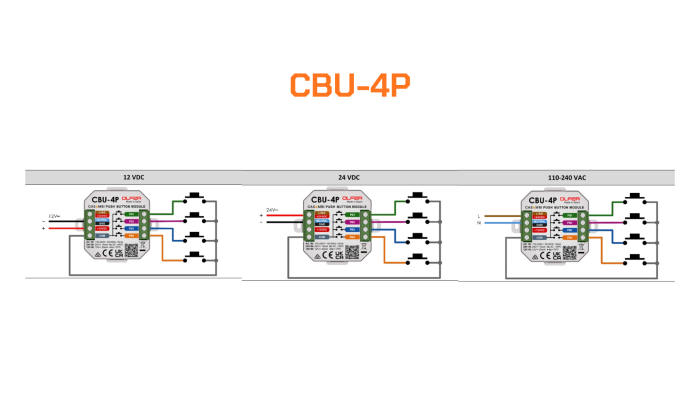

Sơ đồ kết nối và lắp đặt CBU-4P

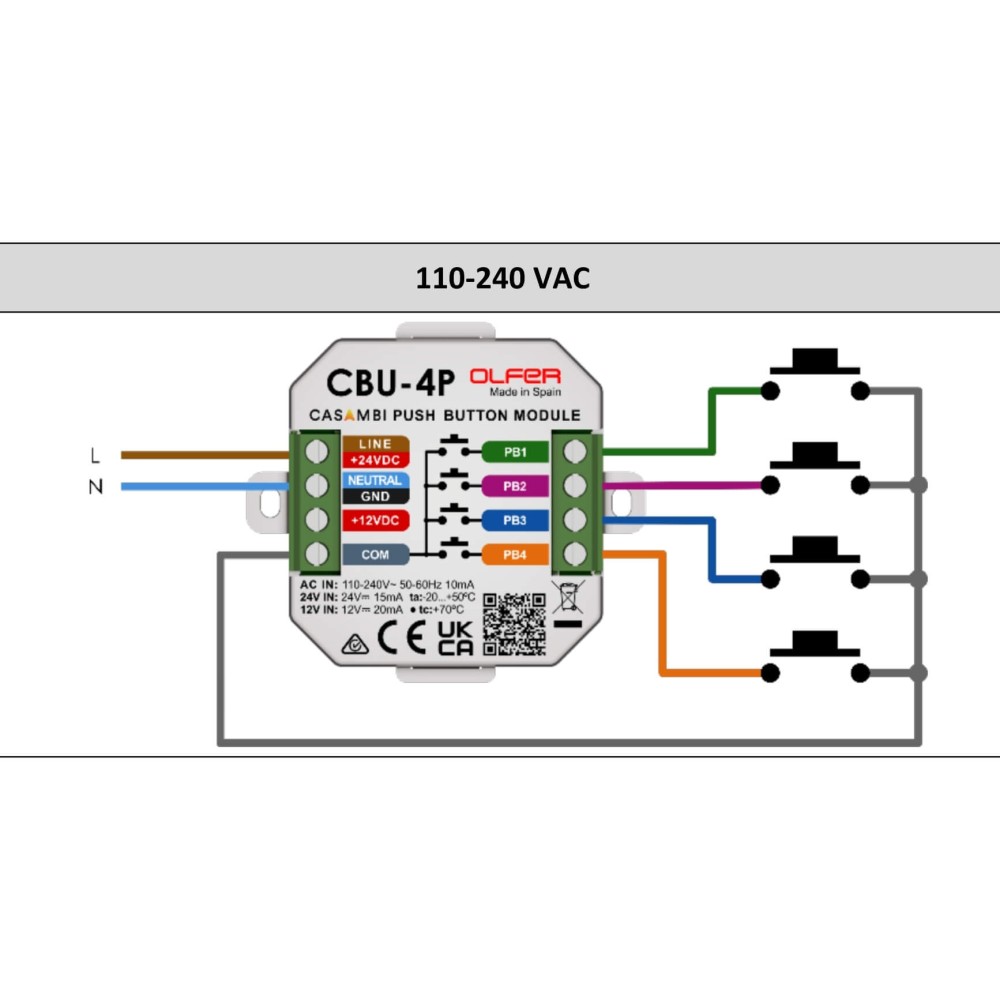

Kết nối nguồn AC: LINE vào cổng LINE, NEUTRAL vào NEUTRAL/GND.
Kết nối nguồn 24VDC: (+) vào cổng +24VDC (ký hiệu LINE trên PCB), (-) vào NEUTRAL/GND.

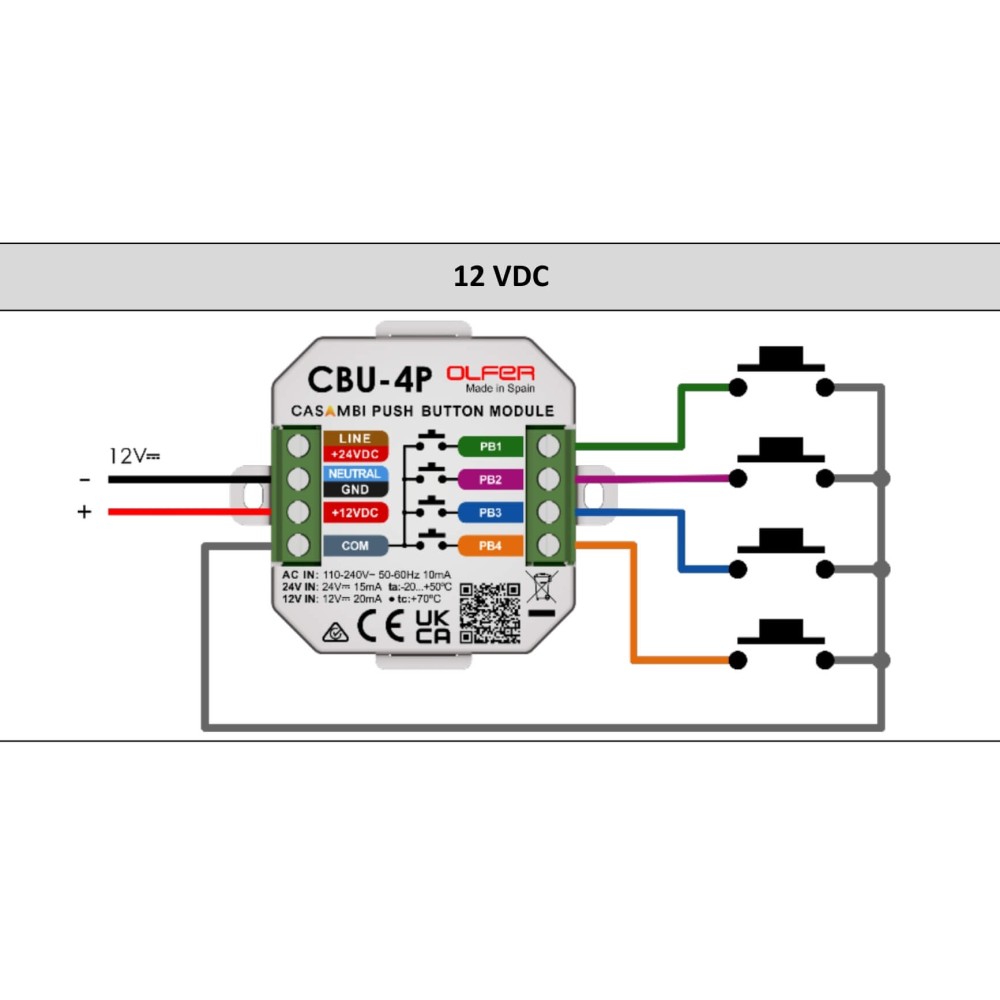

Kết nối nguồn 12VDC: (+) vào cổng +12VDC, (-) vào GND.
Kết nối nút nhấn: mỗi nút N.O. nối một đầu vào PBx (PB1–PB4), đầu còn lại vào COM. Không đấu điện áp sống vào terminal PBx hay COM. Dây tối đa 100m; trong môi trường có nhiều thiết bị cảm ứng, VFD hay motor inverter gần đó, dùng cáp shielded để tránh false trigger.

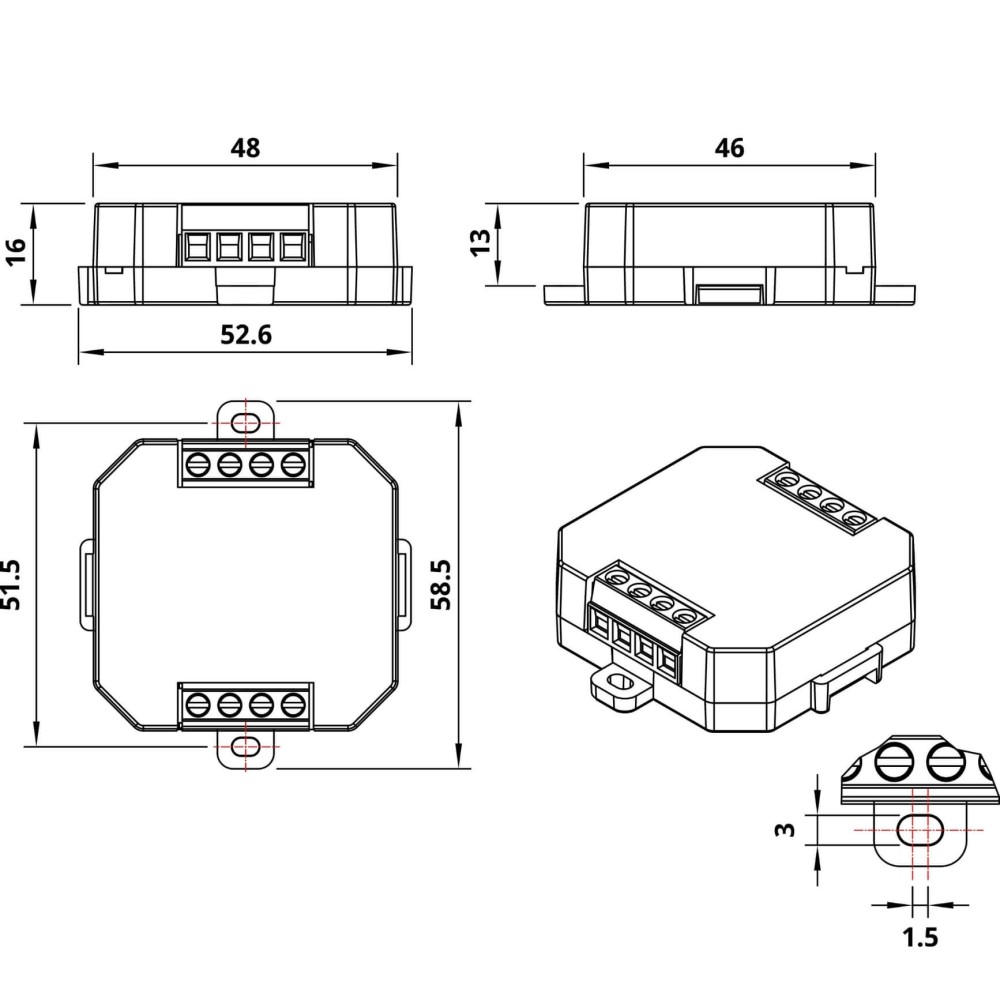

Thiết bị lắp vừa trong hộp âm tường tiêu chuẩn (form factor 52,6 × 58,5mm) hoặc hộp kỹ thuật DIN rail với bracket. Antenna nằm ở mặt đáy; nếu lắp trong hộp kim loại bắt buộc, khoét lỗ phía dưới thiết bị để tín hiệu BLE thoát được.
Fixture Profiles và cấu hình

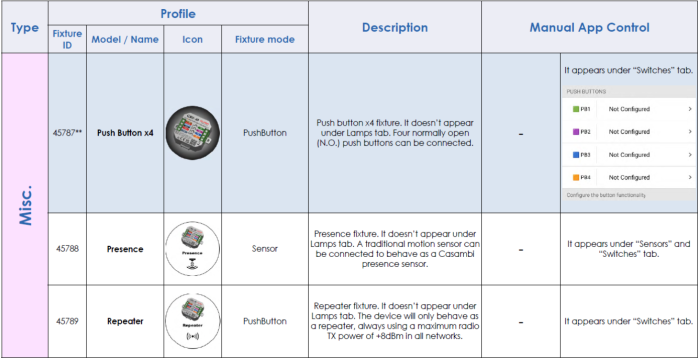

| Profile | Mô tả |
|---|---|
| Push Button x4 (mặc định #45787) | 4 nút nhấn độc lập, cấu hình riêng từng nút |
| Presence | Hoạt động như cảm biến hiện diện |
| Repeater | Chỉ làm repeater mesh, không điều khiển tải |
Cấu hình qua Casambi App: mỗi nút có thể gán scene, group, animation, thiết bị riêng lẻ hoặc lệnh tuỳ chỉnh. Không giới hạn loại lệnh.
Ứng dụng CBU-4P
Retrofit giữ công tắc cũ: dự án văn phòng hoặc khách sạn cải tạo sang Casambi nhưng chủ đầu tư không muốn thay switch plate. CBU-4P lắp phía sau, công tắc nhấn giữ nguyên. Không cần thay switch, không cần sửa tường.
Panel điều khiển 4 zone: bàn lễ tân, bàn kỹ thuật AV, tủ điều khiển sân khấu có sẵn 4 nút nhấn cơ học. CBU-4P chuyển 4 nút này thành 4 lệnh Casambi: mỗi nút gán 1 scene, 1 group hoặc 1 luminaire riêng biệt.
Tích hợp PIR wire-based: dự án đã có PIR sensor với output relay N.O. (hệ thống an ninh, hệ thống kiểm soát điều hòa). Nối relay output PIR vào PB1 của CBU-4P profile Presence, PIR xuất hiện như Casambi sensor và trigger automation trong network.
Dự án nguồn DC: nhà máy, kho lạnh hoặc dự án maritime dùng 24VDC bus. CBU-4P lấy nguồn trực tiếp từ bus mà không cần adapter AC-DC riêng.
Ứng dụng thực tế trong dự án
Trong dự án cải tạo tòa nhà văn phòng 8 tầng, mỗi tầng có 12 switch plate âm tường loại Schneider với nút nhấn N.O. tiêu chuẩn. Thay vì thay 96 switch plate, SI lắp 24 CBU-4P (3 per tầng), mỗi CBU-4P kết nối 4 nút nhấn hiện hữu. Tổng chi phí switch thấp hơn 60% so với thay bằng Casambi switch. Công tắc nhấn giữ nguyên, người dùng không nhận ra sự thay đổi vật lý nhưng giờ có đầy đủ tính năng scene, timer và điều khiển từ app.
Trong dự án kho lạnh thực phẩm, nhiệt độ -20°C và độ ẩm cao khiến BLE sensor thông thường không đáp ứng được. 8 CBU-4P (hoạt động từ -20°C) lấy nguồn từ bus 24VDC của PLC, mỗi CBU-4P kết nối 4 nút nhấn inox không rỉ loại IP67 trên tường. Thiết bị điều khiển cửa ra vào, zone chiếu sáng loading dock và khu vực kiểm tra hàng hóa, tất cả qua Casambi network.
Kết luận
CBU-4P là giải pháp tối ưu cho dự án cần tích hợp công tắc nhấn cơ học hiện hữu vào mạng Casambi mà không thay switch. 3 chế độ nguồn (AC/24V/12V), profile Presence cho PIR wire-based và tầm BLE 150m làm cho CBU-4P linh hoạt hơn nhiều so với switch module chỉ dùng được nguồn AC.
