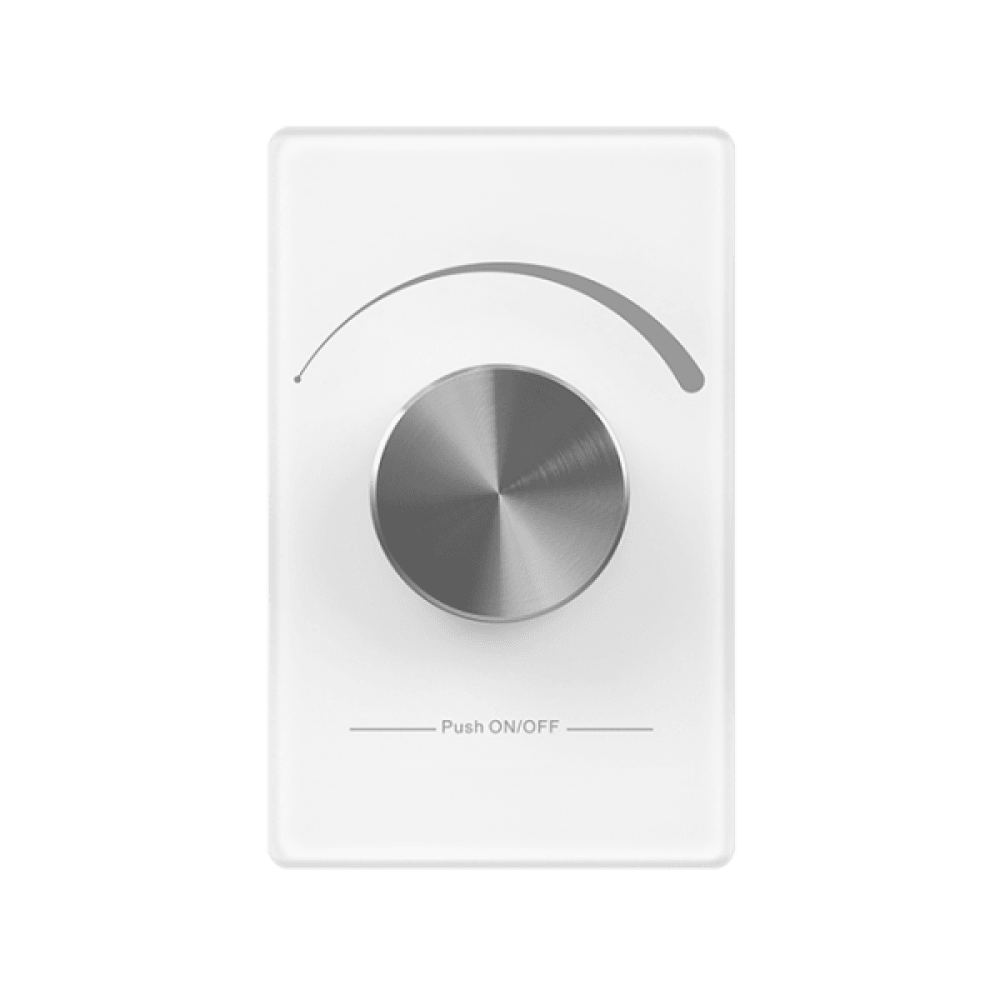

Sunricher Công Tắc Điều Khiển Xoay DALI MCU - SR-2400RB-NF-DIM

  • Tình trạng: Đặt hàng
  • Thương hiệu: Sunricher
  • Mã SKU: SR-2400RB-NF-CCT
  • Loại: DALI-2 Wall Panel
Số lượng
Giá tham khảo (Vui lòng liên hệ trực tiếp)

Báo Giá Doanh Nghiệp

(Yêu cầu báo giá Doanh nghiệp B2B)

Thông tin chi tiết

SR-2400RB-NF-DIM là một công tắc điều khiển xoay DALI MCU mới phát hành với đầu ra DALI để điều chỉnh độ sáng của đèn hoặc biến áp có giao diện DALI. Không có núm và tấm mặt trước, DALI MCU được thiết kế với nguồn điện DALI tích hợp có đầu vào rộng 100-240VAC, có thể cấp nguồn cho bus DALI khi kết nối với nguồn điện xoay chiều. Khi không kết nối với nguồn điện xoay chiều, công tắc xoay DALI có thể được cấp nguồn từ bus DALI. Công tắc điều khiển xoay DALI được cập nhật với trục quay tiêu chuẩn đường kính 4mm, rất phù hợp để sử dụng tại châu Âu. Mỗi MCU có thể cung cấp nguồn cho tối đa 50 ECG DALI với đầu ra DALI tối đa 100mA. Tối đa 2 MCU DALI hoạt động được cung cấp nguồn từ nguồn điện xoay chiều và 2 MCU thụ động được cung cấp nguồn từ bus DALI có thể kết nối với bus DALI và điều khiển tối đa 100 ECG DALI cho nhiều điểm điều khiển. Các giải pháp điều chỉnh độ sáng dễ dàng và đáng tin cậy, không cần địa chỉ DALI. Công tắc điều khiển xoay có thể lưu độ sáng hiện tại như một cảnh và ghi nhớ cảnh/độ sáng cuối cùng khi bật lại lần sau. Nhấp đúp cho phép người dùng điều chỉnh độ sáng đến 100%. Tương thích với các khung và phụ kiện kích thước châu Âu phổ biến, đơn vị điều khiển thủ công DALI dễ dàng lắp đặt.

Các tính năng chính

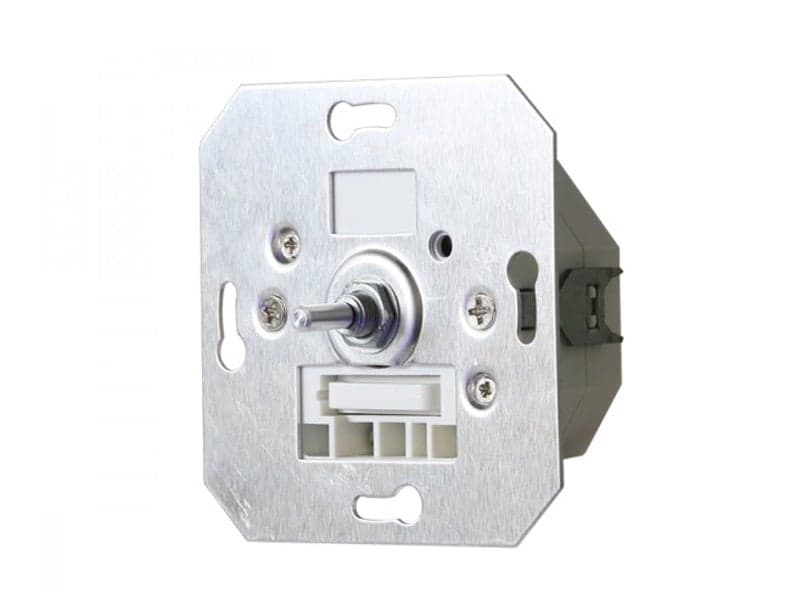

  • Công tắc điều khiển xoay DALI MCU không có núm và khung

  • Nguồn điện DALI tích hợp độc đáo với đầu vào rộng 100-240VAC

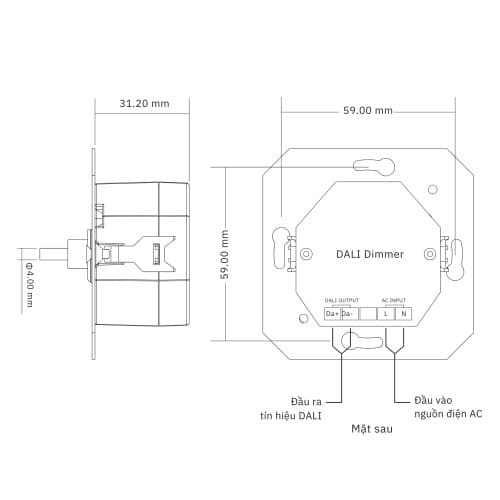

  • Trục quay tiêu chuẩn đường kính 4mm được cập nhật, hoàn hảo cho châu Âu

  • Tương thích tuyệt vời với các khung và phụ kiện kích thước châu Âu phổ biến

  • Chức năng sáng tạo để cấp nguồn cho bus DALI khi kết nối với nguồn điện xoay chiều

  • Mỗi MCU có thể điều khiển tối đa 50 ECG DALI với đầu ra DALI tối đa 100mA

  • Điều khiển tối đa 100 ECG DALI với tối đa 2 MCU DALI hoạt động được cung cấp nguồn từ nguồn điện xoay chiều và 2 MCU thụ động được cung cấp nguồn từ bus DALI

  • Được cấp nguồn từ bus DALI khi không kết nối với nguồn điện xoay chiều

  • Một kênh bus DALI có thể cài đặt nhiều đơn vị điều khiển thủ công DALI

  • Các giải pháp điều chỉnh độ sáng dễ dàng và đáng tin cậy, không cần địa chỉ DALI

  • Có thể đặt và lưu độ sáng hiện tại như một cảnh

  • Ghi nhớ cảnh cuối cùng khi bật lại lần sau

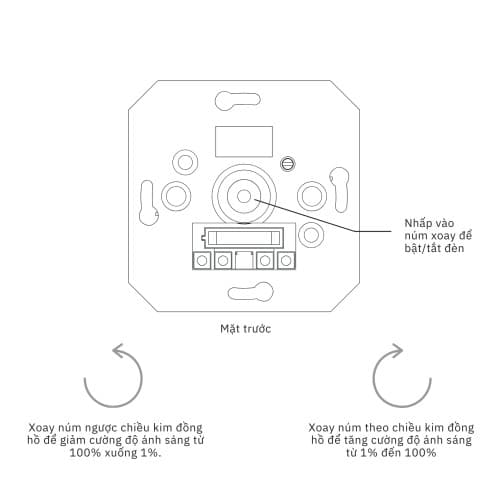

  • Nhấp đúp để điều chỉnh độ sáng đến 100%

Sơ đồ kết nối

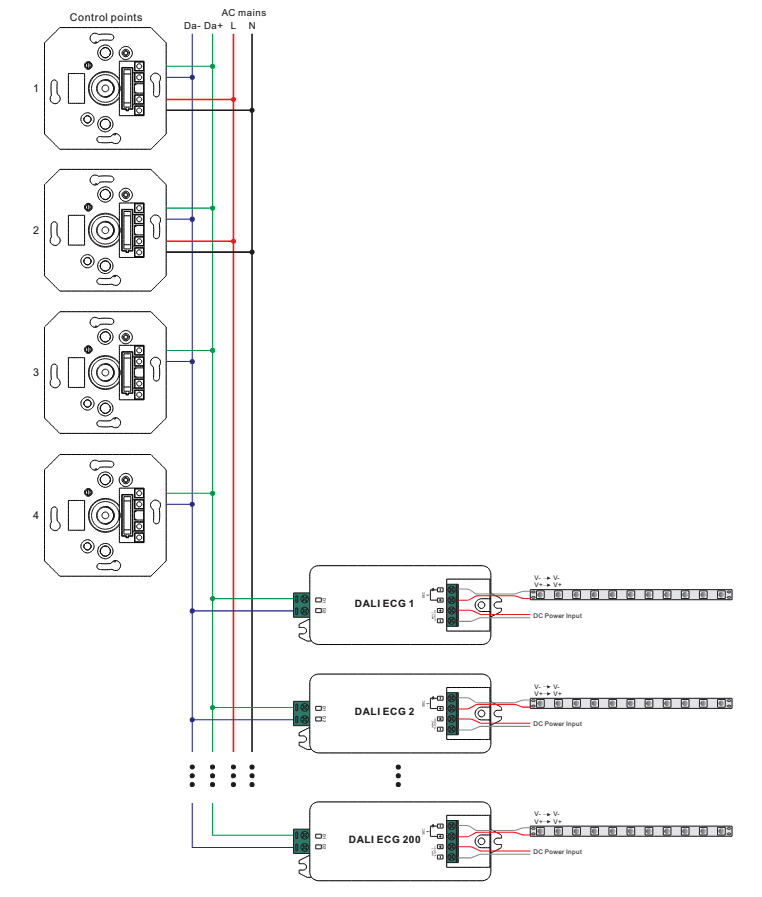

Trường hợp 2 MCU được cấp nguồn AC để điều khiển tới 100 DALI ECG

Sơ đồ kết nối

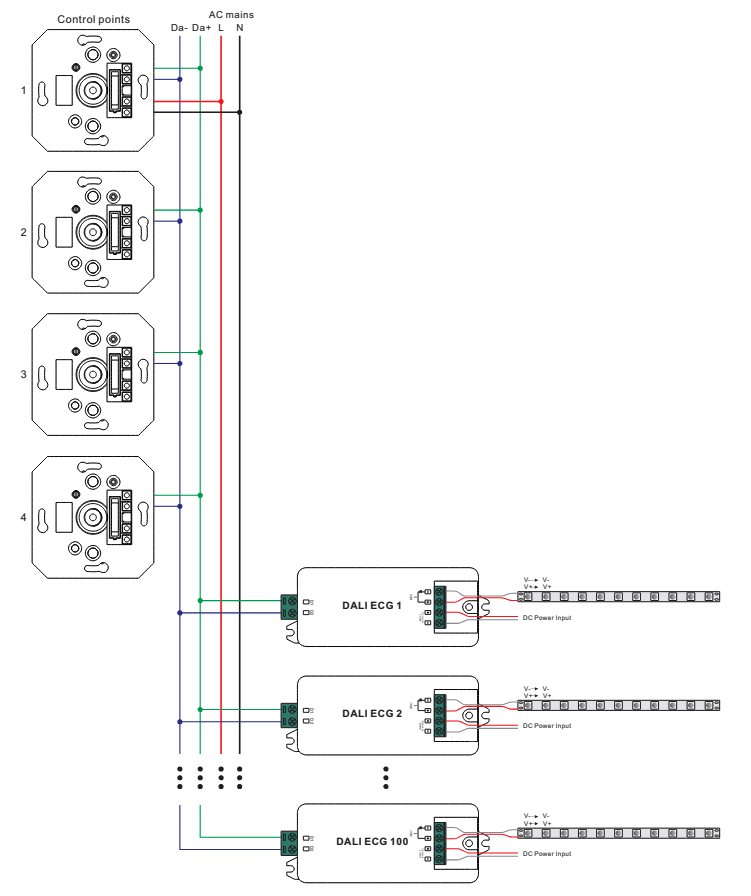

Trường hợp điều khiển tới 50 DALI ECG

Sơ đồ kết nối

Ghi chú:

  • Để điều khiển lên đến 100 ECG với cấu hình (Hình 1), có 2 MCU kết nối với nguồn điện chính AC 220V.

  • Để kết nối lên đến 50 ECG với cấu hình (Hình 2), chỉ có 1 MCU kết nối với nguồn điện chính AC 220V, các MCU còn lại được cấp nguồn bởi DALI bus. Tối đa có thể có 2 MCU kết nối với nguồn điện chính AC trong cùng một mạch điều khiển. Nên có tối đa 4 MCU trong cùng một mạch điều khiển.
