Phím bấm gắn tường DALI-2 Sunricher - SR-2422NKX-DA2

Sunricher SR-2422NK-DA2 Keypad DALI-2 Certified Gắn Tường, Không Cần Dây Nguồn

Công tắc tường trong hệ thống DALI-2 không chỉ đóng cắt mạch điện. Mỗi nút bấm là 1 DALI-2 instance (Part 301), giao tiếp hai chiều với Application Controller, có thể lập trình để trigger scene, dim group, toggle zone, hay kích hoạt automation. SR-2422NK-DA2 là keypad như vậy, nhận nguồn hoàn toàn từ DALI bus, không cần kéo thêm dây nguồn đến vị trí lắp.

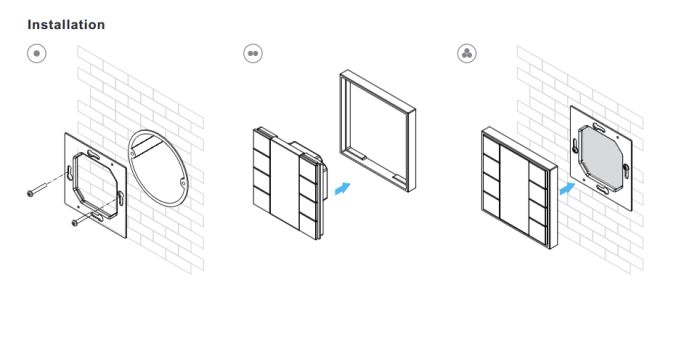

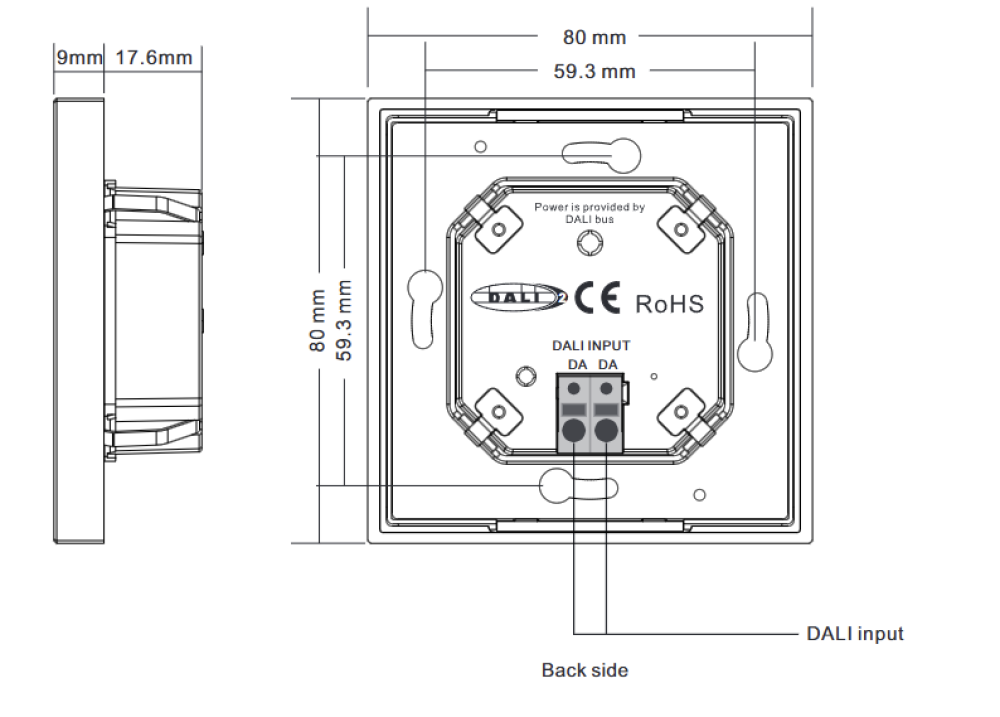

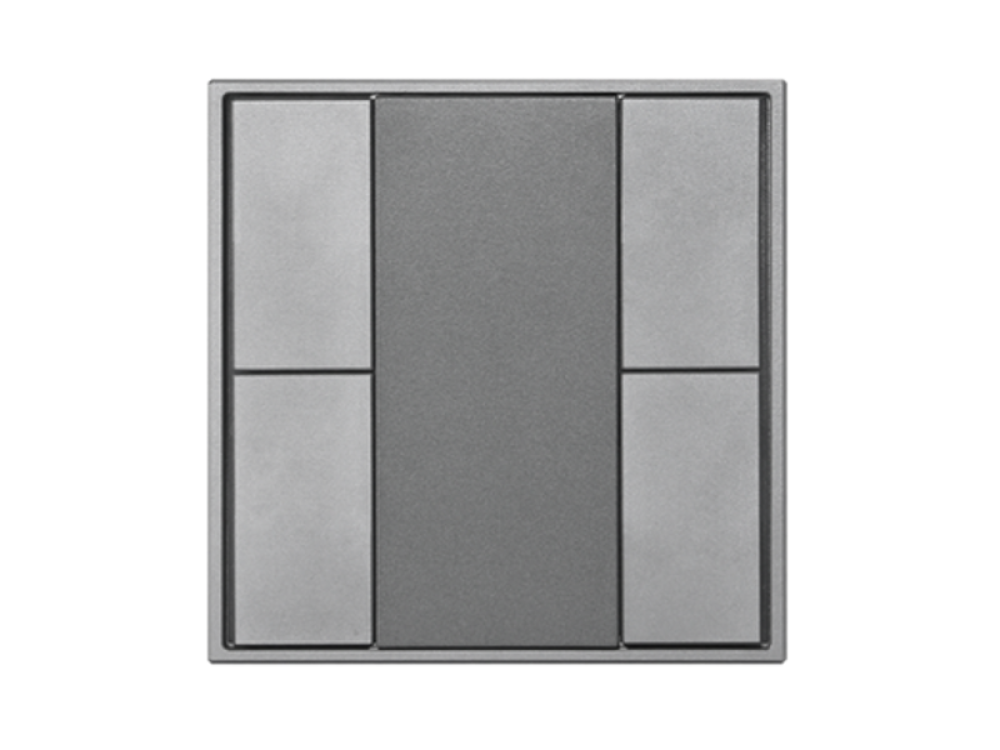

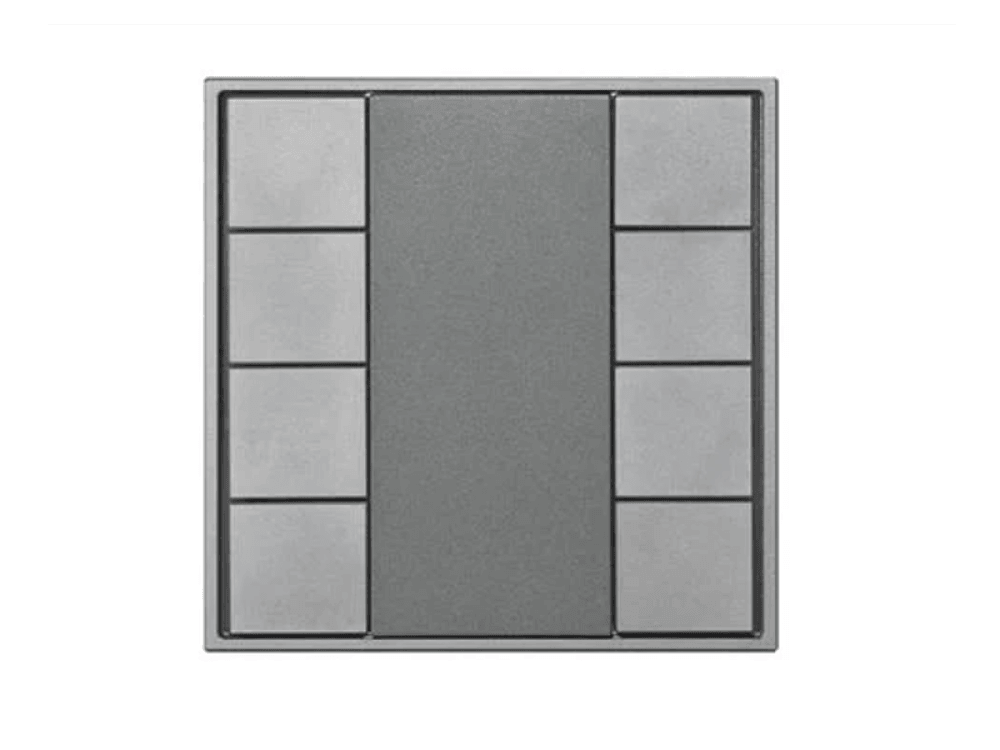

Dòng SR-2422NK-DA2 gồm 2 variant: NK4 (4 nút, 8 LED indicator) và NK8 (8 nút, 16 LED indicator). Cùng form factor 80x80mm, cùng chiều sâu 26.6mm, tương thích hộp điện âm tường EU tiêu chuẩn.

DALI-2 Input Device Part 301 Keypad Không Chỉ Là Công Tắc

IEC 62386 Part 301 định nghĩa push button như một DALI-2 input device độc lập. Mỗi nút bấm trên SR-2422NK-DA2 là 1 instance Part 301, có thể:

• Gửi lệnh DALI-2 trực tiếp lên bus khi nhấn (short press hoặc long press)
• Trigger scene recall, group on/off, relative dimming
• Nhận trạng thái từ Application Controller để hiển thị qua LED indicator
• Hoạt động trong hệ multimaster: không bị block bởi controller khác trên cùng bus

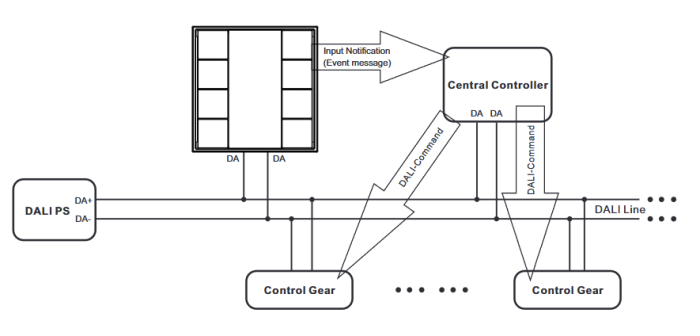

Khác với công tắc 0-10V hay relay thông thường, SR-2422NK-DA2 không làm gián đoạn mạch điện. Nó giao tiếp qua DALI bus, nhận nguồn từ bus (2mA/thiết bị), và logic xử lý nằm ở Application Controller.

LED Indicator Phản Hồi Trạng Thái Thực Tế

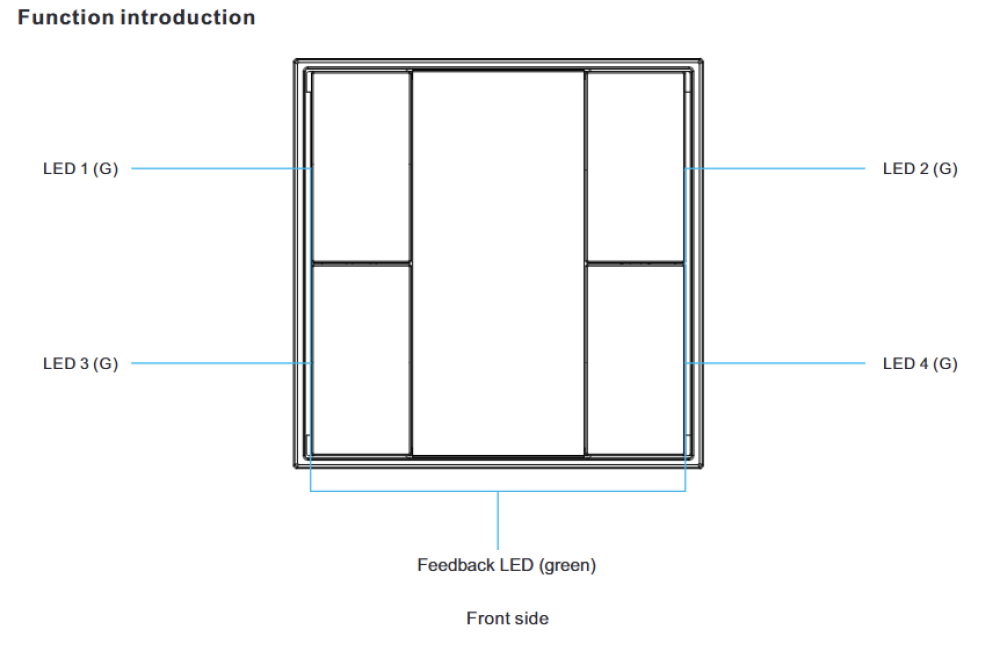

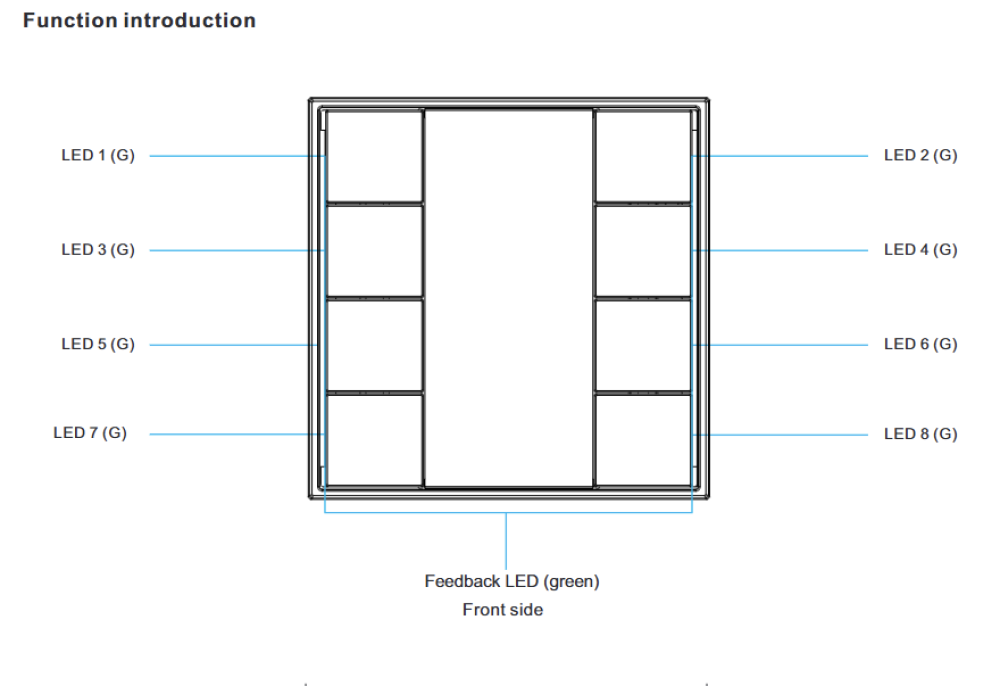

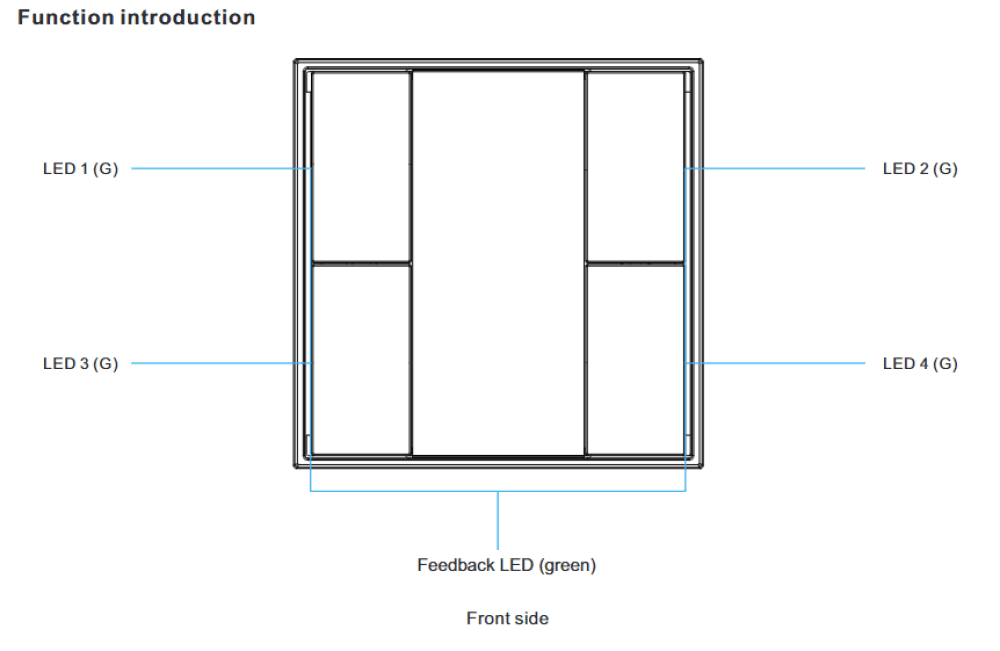

Mỗi nút bấm trên SR-2422NK-DA2 có 2 LED indicator (NK4: 8 LED tổng, NK8: 16 LED tổng). LED hiển thị trạng thái do Application Controller gửi về, không chỉ trạng thái local.

Ứng dụng thực tế của LED indicator:

• Nút "Phòng họp" sáng đỏ khi phòng đang được đặt trước, tắt khi trống
• Nút scene "Họp" sáng xanh khi scene đang active, tắt khi scene khác đang chạy
• Nút dim sáng theo mức độ sáng thực tế của zone
• Alert indicator khi có fault trên DALI bus

Tính năng này biến keypad từ "nút bấm một chiều" thành "interface hai chiều" với người dùng.

NK4 vs NK8 Chọn Theo Số Scene Cần Điều Khiển

Không gian	Nhu cầu	Nên chọn
Phòng ngủ, phòng làm việc nhỏ	On/Off + dim + 1-2 scene	NK4
Phòng khách, phòng ăn	4 scene (sáng/tối/phim/ăn tối)	NK4
Phòng họp, hội trường	Nhiều scene + dim + blind/curtain	NK8
Reception, lobby	Scene + zone control nhiều khu vực	NK8
Studio, showroom	Scene phức tạp + individual control	NK8

Khi Nào Nên / Không Nên Chọn SR-2422NK-DA2

Nên chọn khi:

• Dự án DALI-2 mới cần wall keypad bus powered, không kéo dây nguồn đến switch box
• Cần LED indicator phản hồi trạng thái scene/zone từ Application Controller
• Muốn keypad DALI-2 certified trong hồ sơ kỹ thuật
• Hệ thống có SR-GW-EDA, Helvar 9XX, MAC131 làm Application Controller
• Cần 4 hoặc 8 nút lập trình được độc lập

Không nên chọn khi:

• Hệ thống DALI-1 cũ không có DALI-2 Application Controller: dùng DA-SG-4PM-W hoặc SR-2400RB-NF-DIM
• Không gian chỉ cần 1-2 nút On/Off đơn giản: chi phí SR-2422NK không tối ưu
• Muốn wall controller độc lập không phụ thuộc Application Controller: dùng SR-2400RB-NF-DIM (broadcast)

Kết Luận

SR-2422NK-DA2 là keypad DALI-2 certified hoàn chỉnh: bus powered, LED indicator hai chiều, multimaster, 4 hoặc 8 nút lập trình được. Không cần dây nguồn, không cần relay. Phù hợp mọi dự án DALI-2 mới cần wall interface chuyên nghiệp.KNXStore phân phối SR-2422NK4-DA2 và SR-2422NK8-DA2 tại Việt Nam. Liên hệ để tư vấn cấu hình phù hợp với DALI-2 Application Controller trong dự án.
