SDP-LCD8: Màn Hình Cảm Ứng DALI-2 Điều Khiển DT8 Và Tích Hợp Casambi

Phòng họp cần 6 scene, sảnh khách sạn cần chỉnh tunable white theo giờ, chủ đầu tư lại muốn mặt panel tường trông "ra dáng" thay vì một dãy nút nhấn. Với hệ DALI thuần, lựa chọn thường là touch panel của hệ BMS lớn, đi kèm controller trung tâm và phần mềm commissioning riêng. Hơi quá tay cho một hệ dưới 64 driver.

SDP-LCD8 màn hình cảm ứng DALI của Olfer đi theo hướng khác: panel tự là DALI Master, gửi lệnh thẳng xuống driver, commissioning ngay trên màn hình mà không cần laptop. Điểm đáng chú ý hơn là khả năng ghép với Olfer CBU-DA-1P để đưa một panel tường cố định vào mạng Casambi BLE Mesh. Nhưng tích hợp này có giới hạn rõ ràng, và nếu không nắm trước thì rất dễ chốt sai profile cho thiết bị.

SDP-LCD8 là gì và khác gì một DALI push button panel

SDP-LCD8 là DALI-2 touch panel đóng vai trò Single Master Application Controller: panel chủ động gửi lệnh DALI tới luminaire, thay vì chỉ phát event như một input device. Panel tuân thủ IEC 62386-103, lắp vừa hộp âm tường tiêu chuẩn 86mm, kích thước 86 x 86 x 35 mm.

Khác biệt với push button coupler DALI nằm ở chỗ logic điều khiển nằm ngay trong panel. Không cần application controller trung gian để dịch event thành lệnh. Hệ thống tối giản còn 3 thành phần: nguồn 12-24 Vdc, DALI bus power supply và SDP-LCD8.

Nhưng chính vai trò single-master cũng là giới hạn lớn nhất. Trên cùng DALI bus, bạn không đặt thêm được application controller nào khác. Sensor DALI-2 hay push button DALI cũng không dùng được, vì panel không xử lý được event từ input device.

Giao diện và khả năng tùy biến

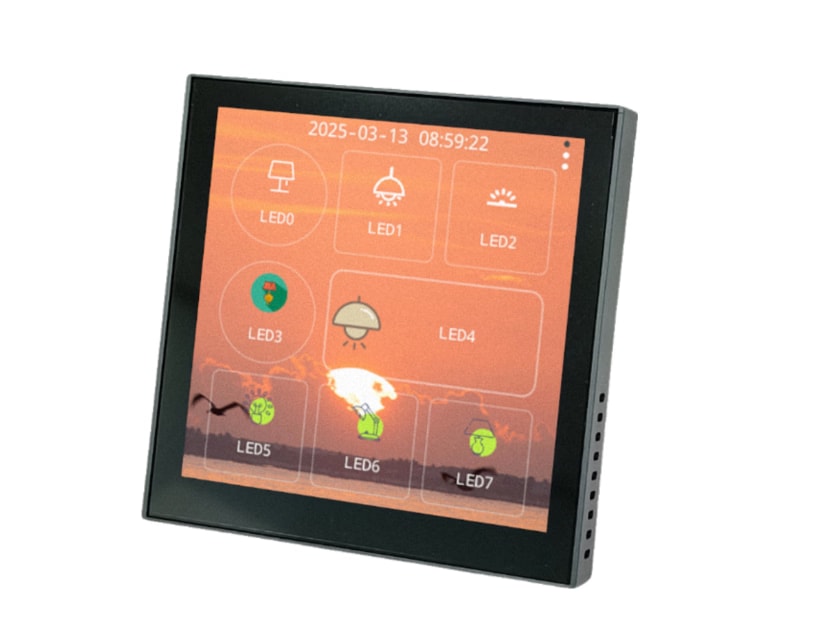

Màn IPS 480x480, màu 16-bit, cảm ứng capacitive. Mỗi trong 16 nút có tên tối đa 16 ký tự, icon riêng và màu nền chọn từ 27 màu preset (gồm cả nền trong suốt và nền đen hoặc trắng 50%). Panel có 3 theme chuyển nhanh bằng nút ba chấm góc phải, 9 hình nền có sẵn, và nhận hình nền tùy chỉnh 480x480 px qua thẻ MicroSD. Phần này dùng để đưa logo khách sạn hay chủ đầu tư lên màn hình chính.

Toàn bộ cấu hình (theme, layout, nút) export được ra thẻ SD rồi import sang panel khác. Với dự án có 20 phòng họp giống nhau, đây là tính năng tiết kiệm thời gian commissioning nhiều nhất.

Các chế độ điều khiển DALI DT6 và DT8 trên SDP-LCD8

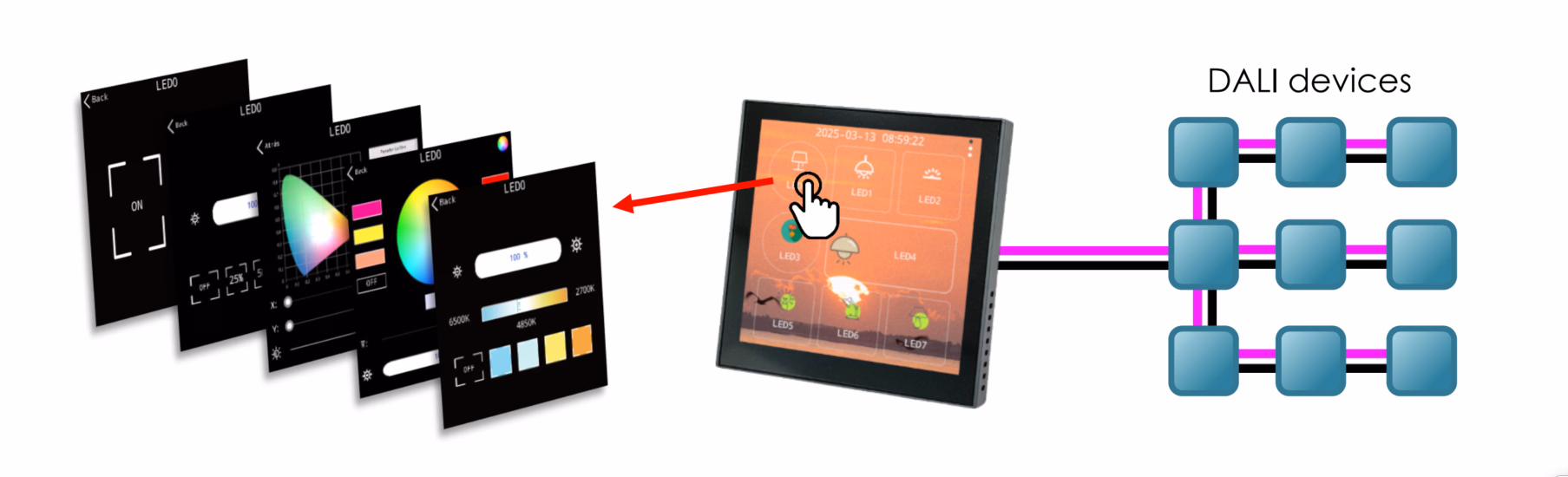

Mỗi nút SDP-LCD8 điều khiển độc lập một target: Short Address A0-A63, Group G0-G15 hoặc Broadcast. Function của nút quyết định panel gửi lệnh trực tiếp hay mở một màn hình điều khiển chuyên dụng.

Short press (dưới 2 giây) thực thi function. Long press (trên 2 giây) mở menu quản trị, cần mật khẩu.

Cấu hình dải CCT cho nút DT8_TC

Mỗi nút DT8_TC có hai tham số warmest (1500-3500 K) và coolest (5500-7500 K). Hai giá trị này phải khớp dải CCT đã cấu hình trên driver. Nếu panel đặt 2700-6500 K trong khi driver chỉ chạy 3000-5700 K, slider trên màn hình sẽ lệch so với màu thực tế ở hai đầu dải. Lỗi này nhỏ nhưng khách hàng nhận ra ngay khi nghiệm thu.

Commissioning DALI trực tiếp trên panel

Menu DALI Advanced cho phép làm gần như toàn bộ bước commissioning của một hệ DALI nhỏ ngay trên màn hình, không cần PC hay USB-DALI interface.

1. Addressing: "Reassign" đánh địa chỉ lại toàn bus, "Add address" chỉ đánh địa chỉ thiết bị mới mà giữ địa chỉ cũ. Có Identify và Modify address cho từng thiết bị.
2. Parameter: chỉnh parameter cho từng địa chỉ hoặc đồng loạt, kèm dimming curve.
3. Scene: lưu tối đa 16 scene (0-15) cho mỗi address, group hoặc Broadcast; dựng scene trực tiếp bằng màn điều khiển, sau đó Save.
4. Group: thêm hoặc xóa thiết bị khỏi group G0-G15.
5. Query status: quét trạng thái A0-A63, lọc riêng thiết bị báo lỗi.

Lưu ý nhỏ: query status quét lần lượt cả 64 địa chỉ, và bạn không thoát được màn hình này cho đến khi quét xong hoặc nhấn Stop. Trên bus đầy, chờ hơi lâu một chút.

Mật khẩu mặc định gồm 00000000 cho menu quản trị và 88888888 cho DALI Advanced. Hãy đổi cả hai trước khi bàn giao, nhất là ở khu vực công cộng như sảnh hay phòng họp chung.

Tích hợp SDP-LCD8 với Casambi qua CBU-DA-1P

SDP-LCD8 không phải thiết bị Casambi. Panel chỉ vào được mạng Casambi khi ghép với Olfer CBU-DA-1P qua DALI bus.

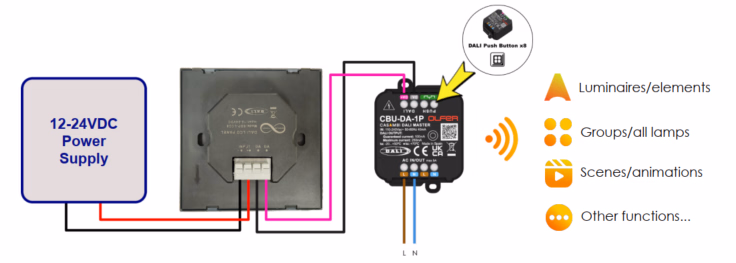

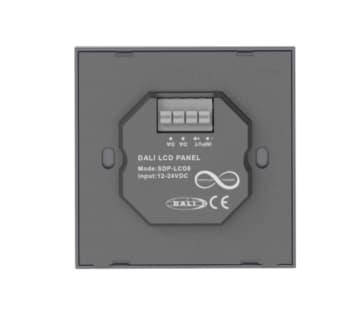

Đấu nối gồm 3 phần: nguồn DC 12-24V vào cổng INPUT của SDP-LCD8, cổng DALI của panel nối sang DA+/DA- của CBU-DA-1P. CBU-DA-1P có sẵn DALI bus power supply 100 mA, nên đoạn bus này không cần PSU DALI riêng. Đây cũng là lý do cặp đôi này gọn: hai thiết bị, không thêm nguồn bus.

Từ đây có hai chế độ, tùy fixture profile chạy trên CBU-DA-1P.

Gateway mode: điều khiển thiết bị Casambi như driver DALI

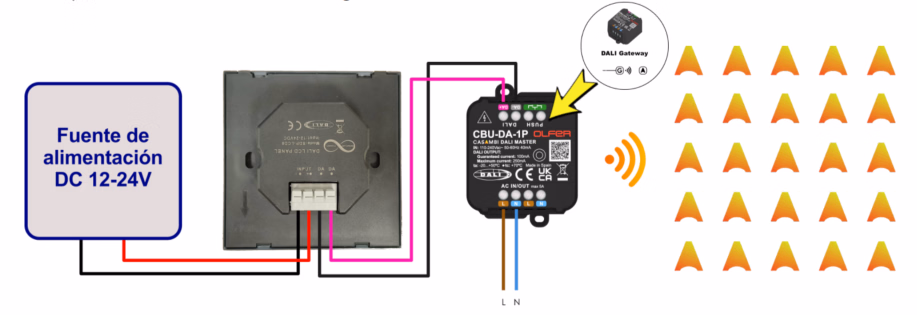

Ở Gateway mode, CBU-DA-1P ảo hóa thiết bị Casambi thành địa chỉ DALI DT6 hoặc DT8 có short address riêng. Đánh địa chỉ được bằng chính panel (DALI Advanced, DALI Address, Add Address) hoặc bằng app Casambi qua menu DALI của CBU-DA-1P.

Nếu network còn thiết bị mà bạn không muốn panel điều khiển, dùng Control scope. Tạo một scene chỉ chứa thiết bị cần điều khiển, vào More, Gateways, CBU-DA-1P, Control scope, rồi đổi "All lamps" sang scene đó.

Một quy tắc dễ nhớ: panel điều khiển được những gì bạn làm được bằng cách chạm và trượt trên icon ở tab Lamps của app Casambi. Các control chỉ hiện khi long press icon (switch phụ, slider phụ) thì panel không chạm tới.

Profile Casambi nào chạy tốt với Gateway mode

Profile dùng tốt:

• DT6 mono-channel
• DT6/DT8 RGB
• DT6/DT8 RGBW loại "RGBW" không có dấu "/", dùng function DT8_RGBW
• DT6/DT8 TC có giá trị CCT, kể cả Dim-to-Warm
• DT8 XY

Profile không điều khiển được hoặc điều khiển sai:

• Profile có relay/switch độc lập với icon lamp: ví dụ CAS-UNI-NEMA-5P-010DA-RL-LX (0-10V Linear + iRelay), Vadsbo R3000WCM (ON WHILE PRESS), CSA2ip UP. Ngoại lệ là profile cho phép bật/tắt relay ngay từ icon lamp, như một trong hai biến thể profile của LIGA.AIR-EL.240+.
• Profile DT6 nhiều slider cho nhiều address/group: panel chỉ điều khiển được tất cả slider cùng lúc như Broadcast.

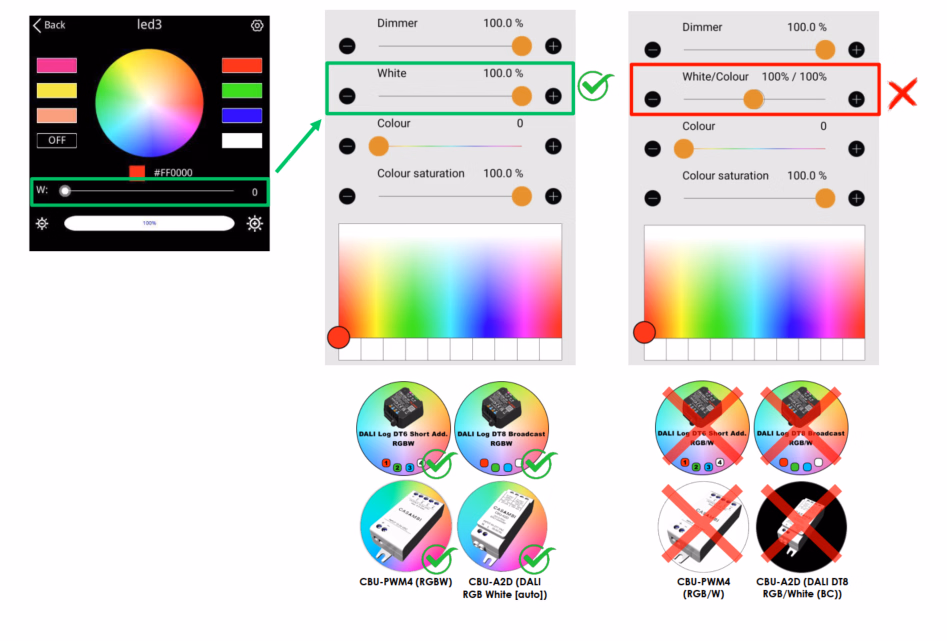

• Profile "RGB/W" (slider tỷ lệ trắng/màu): mất điều khiển kênh trắng. Với CBU-PWM4 và CBU-A2D, chọn profile CBU-PWM4 (RGBW) hoặc CBU-A2D (DALI RGB White [auto]) thay vì các biến thể RGB/W.
• Profile Warm/Cold generic không có giá trị CCT: profile kiểu DT6 2 kênh bị ảo hóa thành DT6 mono-channel, nên không hiểu lệnh DT8 TC từ panel.

Đây là chỗ hay sai nhất khi thiết kế. Profile thường được chọn từ đầu dự án theo thói quen, đến lúc lắp panel mới phát hiện kênh trắng không điều khiển được. Hãy chốt profile cho từng thiết bị trước khi đặt hàng panel.

Scene launcher mode: 8 chức năng Casambi từ một panel

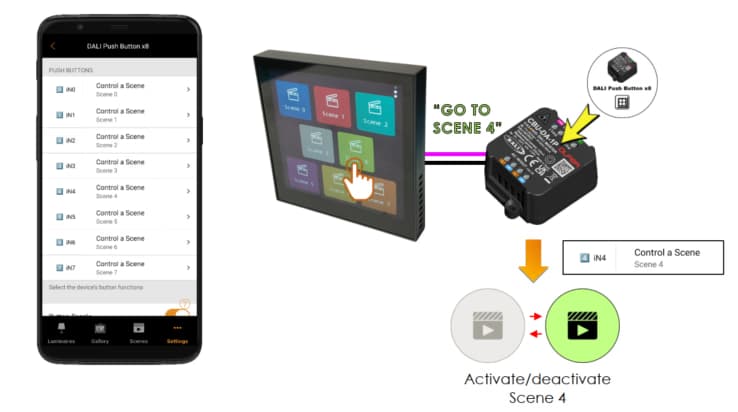

Ở Scene launcher mode, CBU-DA-1P chạy profile "DALI Push Button x8". Panel không gửi instance event mà gửi lệnh GO TO SCENE, và CBU-DA-1P map GO TO SCENE 0-7 vào 8 chức năng cấu hình trong Casambi App (Settings, Switches, DALI Push button x8).

Cấu hình mỗi nút trên SDP-LCD8 chỉ cần 3 tham số:

1. Target Address: Broadcast
2. Function: ON
3. Action: SceneX, với X là số thứ tự chức năng Casambi (0-7)

Thêm hai nút Function UP và DOWN (Target Broadcast) để dim chức năng vừa kích hoạt. UP/DOWN không tính vào giới hạn 8 chức năng, nên một panel dùng tối đa 10 nút (8 + 2), vẫn trong giới hạn 16 nút. Cần nhiều hơn 8 scene? Gán một chức năng Casambi dạng "cycle between scenes": mỗi lần nhấn chuyển sang scene kế tiếp, scene trước tự tắt.

Giới hạn cần nói rõ với khách hàng:

• Panel không gửi được long press, nên chức năng Casambi cần giữ nút (dim dần, chỉnh CCT liên tục) không chạy
• UP/DOWN dùng bước DAPC rất nhỏ, phải nhấn nhiều lần mới đạt mức mong muốn
• "Control function" (điều khiển chức năng vừa kích hoạt) theo hãng chưa tối ưu, đôi khi không phản hồi

Khuyến nghị của Olfer, và cũng là cách chúng tôi khuyên SI: giữ cấu hình đơn giản, gán toàn bộ action vào scene Casambi. Panel khi đó chỉ làm một việc là gọi và tắt scene, và làm việc đó ổn định.

Lưu ý lắp đặt và vận hành SDP-LCD8

Một số điểm từ tài liệu hãng mà thường chỉ lộ ra khi đã đưa panel vào vận hành:

1. DALI bus power: SDP-LCD8 không có PSU bus. Dùng độc lập thì phải có DALI power supply riêng; dùng với CBU-DA-1P thì không cần thêm.
2. Bộ nhớ trạng thái độc lập theo nút: nếu nút 1 là ON/OFF và nút 2 là DIMMING cùng target, sau khi dim về 0% bằng nút 2, lần nhấn kế tiếp của nút 1 vẫn gửi lệnh OFF vì nút 1 nhớ lần cuối nó đã bật. Tránh gán nhiều nút cho cùng target.
3. Timing: hẹn giờ có tác dụng như nhấn nút. Với nút ON/OFF, kết quả lúc hẹn giờ phụ thuộc lần nhấn trước đó. Chỉ gán timing cho nút một trạng thái (ON hoặc OFF).
4. Timing chỉ chạy với nút đang hiển thị: layout 9 nút thì nút thứ 10 không thực thi timing dù đã cài.
5. IP20: chỉ lắp trong nhà, khu vực khô. Không dùng cho phòng tắm hay khu vực bán ngoài trời.
6. Thẻ MicroSD: dùng thẻ tối đa 8GB, format FAT32. Ảnh nền không nhận thì mở bằng Paint, lưu lại thành "logo.jpg".
7. Ngôn ngữ: đổi ngôn ngữ giao diện (Anh, Tây Ban Nha, Ý) không đổi tên nút, tên nút phải sửa thủ công.

Ứng dụng phù hợp cho SDP-LCD8

Một trường hợp SDP-LCD8 không hợp: khu vực cần sensor DALI-2 trên cùng bus với panel (daylight harvesting, occupancy sensing). Với bài toán đó, đặt sensor trong network Casambi để chạy độc lập, hoặc chọn một DALI application controller multi-master.

Kết luận

SDP-LCD8 màn hình cảm ứng DALI phù hợp với hệ DALI dưới 64 address cần một panel tường đẹp, tự commissioning được, điều khiển đầy đủ DT8 TC, RGBW và XY mà không cần controller trung tâm. Ghép thêm CBU-DA-1P, panel trở thành điểm điều khiển cố định cho mạng Casambi, ổn định nhất khi dùng ở chế độ Scene launcher. Trade-off chính là vai trò single-master: không sensor, không push button trên cùng bus. Gateway mode cũng đòi hỏi chốt profile Casambi đúng từ khâu thiết kế.
